TOMS 1050

Poľská firma TOMS robila aj úpravu disketovej jednotky ATARI 1050, informácií je málo, ale ak správne predpokladám bola to klasika:

- vybral sa z pätičky procesor 6507

- vybrala sa z pätičky EPROM (alebo ROM)

Do pôvodného soklu (po 6507) sa založí doštička, ktorá obsahuje súčiastky zapojené na schéme, ktorá je tu uverejnená. Použitý je procesor 6502, RAM 8kB - 6264, EPROM 8kB - 2764 a bižu - 2 obvody LS (74LS138 + 74LS00).

Jednotka sa znova zapne a máme vylepšenú ATARI 1050-ku ! Podľa veľkosti použitej RAM jednotka má buffer, ktorý pomáha pri optimalizácii prevádzky. Kľudne potom nastávajú situácie kedy sa disketa netočí a jednotka komunikuje s počítačom - prijíma alebo vysiela dáta. (Predchodca cache na veľkých PC ...)

Vzhľadom k tomu že informácií je málo, možno je treba ešte odpojiť kondenzátory C56, C57, Cť8 a C61 na základnej doske ATARI 1050, ale toto by som robil až v prípade ak by to nefungovalo. Výhodou je že ak to urobíte, aj pôvodná AATARI 1050 bez problémov funguje, pretože sú to len kondenzátory použité ako odrušovancie filtre - a to značí že FD ATARI 1050 funguje aj bez nich.

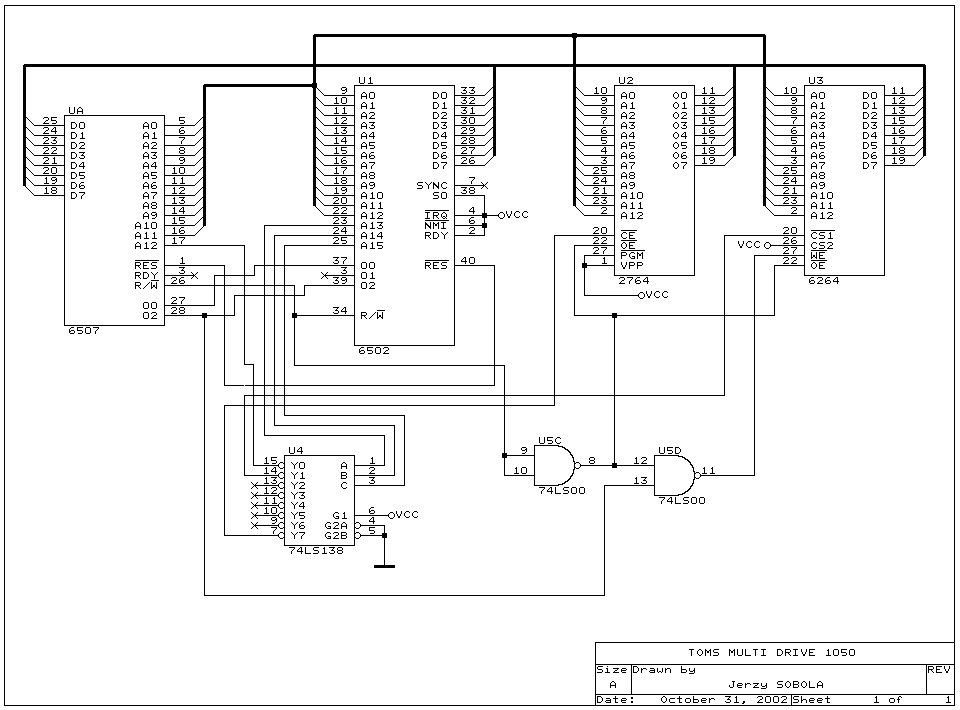

Schéma zapojenia:


Obsah EPROM:

TOMS1050.EPR (8,00 kb)

Informácií je dosť poskromne, ale ako to býva - časom ich ubúda až nakoniec nie je k dispozícii vôbec nič - a týmto sa tomu snažím predísť.
