Konečne som sa dostal k tomu že som nafotil disketovú jednotku VD-40. Je to tá, ku ktorej som sa pred časom dostal a kúpil som ju.

Stručný popis VD-40:



Český "klon" (prosím v nadnesenom význame, je to len prirovnanie, aj preto to bolo uvedené v zátvorkách ...) stanice XF551 urobený firmou Viatronic Brno ako "VD-40" cez licenciu cez Flop Rožnov pod Radhošťem ako "VD-40 F".



VD-40 sa predávala vo dvoch verziách:



- čierna kovová skrinka

- plastová skrinka svetlošedej farby, použila sa skrinka pre mechaniku na ZX Spectrum - proste v tej dobe táto skrinka bola k dispozícii - vyrábala sa u nás na Slovensku



Popis vlastností:



- mikroprocesor Toshiba 8085, 8k RAM, 8k ROM

- radič disku WD2797A-PL

- obsluha hustôt zápisu ako u XF 551

- rýchlosť prenosu: 19200, 38400 bps

- rýchlosť otáčania 300 ot./min.

- zabudovaný port Centronics

________________________________________________________________________________



Jednotka je očistená od prachu, ktorý ju pokrýval asi tak na 2cm výšky - ležala v pivnici ... bývalý majiteľ mi sľúbil poslať aj pripojovacie káble na SIO, ale potom sa na to vybodol a na maily prestal reagovať ...



VD-40 teda mám,  je zatiaľ nefunkčná, postupne ju skúsim oživiť, urobiť schému a vydolujem OS z Eprom.



Ak sa na jednotku pozrieme bližšie hneď niečo udrie do očí - skrinka je použitá z disketovej jednotky pre Didaktik, miesta je tam dosť. Podrobnejšie o skrinke na konci článku.

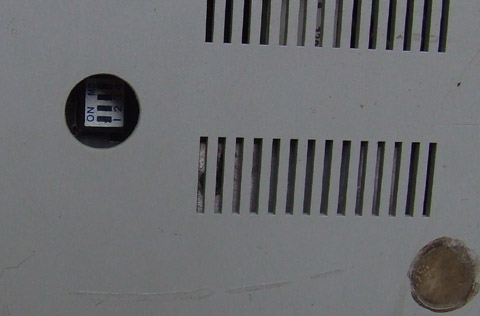

Na spodnej strane je DIL prepínač - 4 pozície, niektoré slúžia na nastavenie D1: až D4:, ostatné možnosti zatiaľ nepoznám

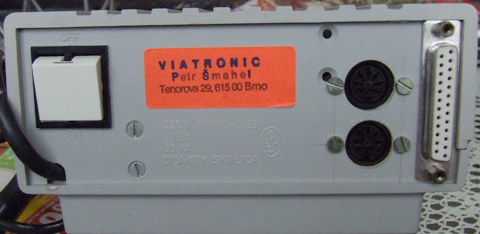

Zadná strana zľava sieťový vypínač, konektory 2x na pripojenie SIO (7 pinov) a paralelný port Centronics.

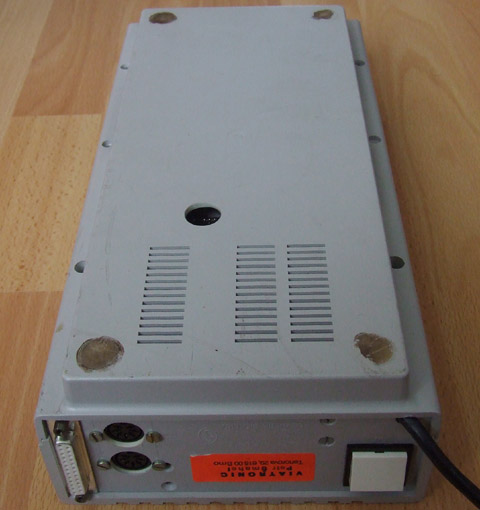

 Spodná strana, nálezový stav, bez nožičiek.

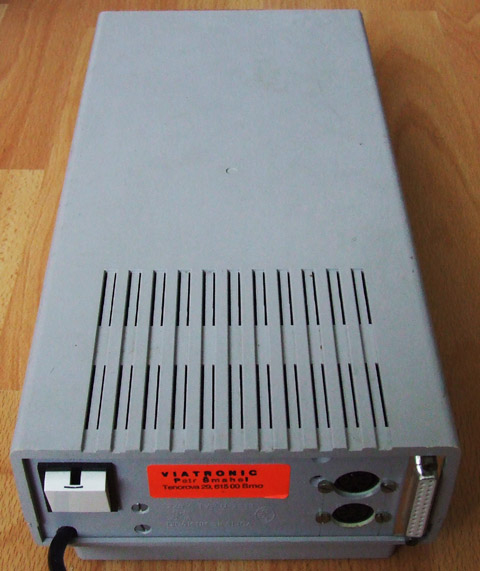

ďalší pohľad na zadnú stenu

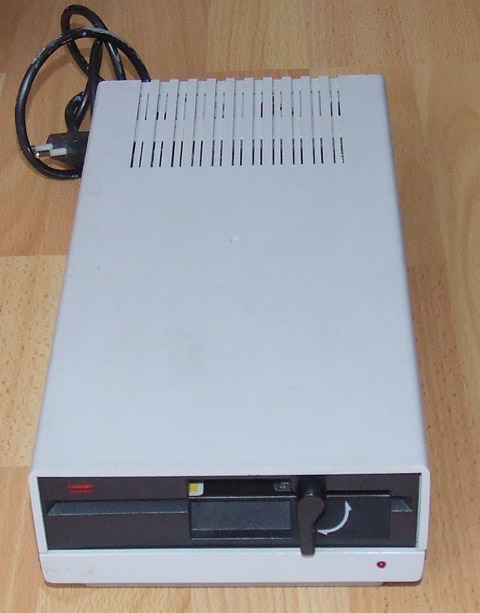

pohľad na predný panel, červená LED nie je zapojená

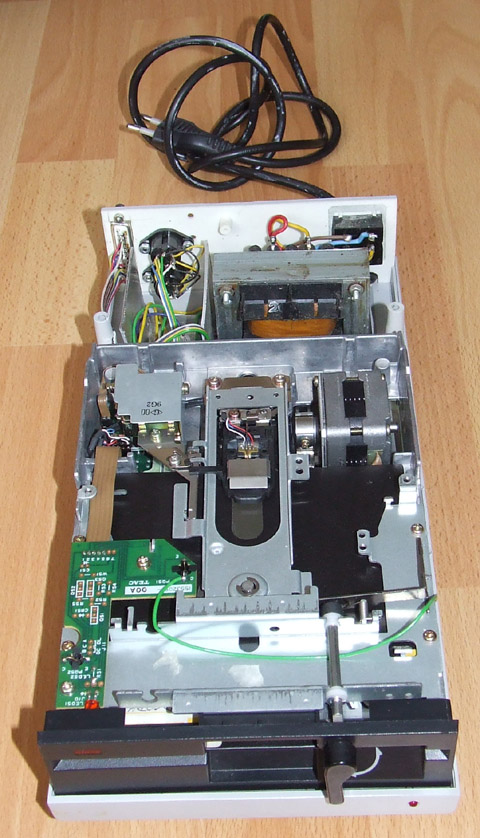

odkrytované, vidieť že VD-40 má vstavaný zdroj, klasika, žiaden spínaný zdroj, váha utešene narastá ...

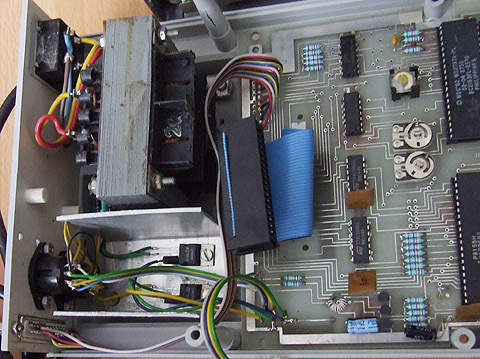

napravo dole sú dva stabilizátory na 5V a 12V, pod nimi pripojenie cez konektory na SIO

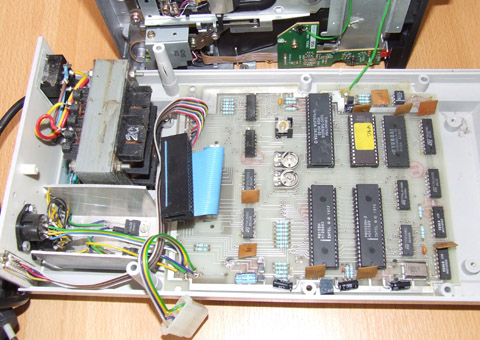

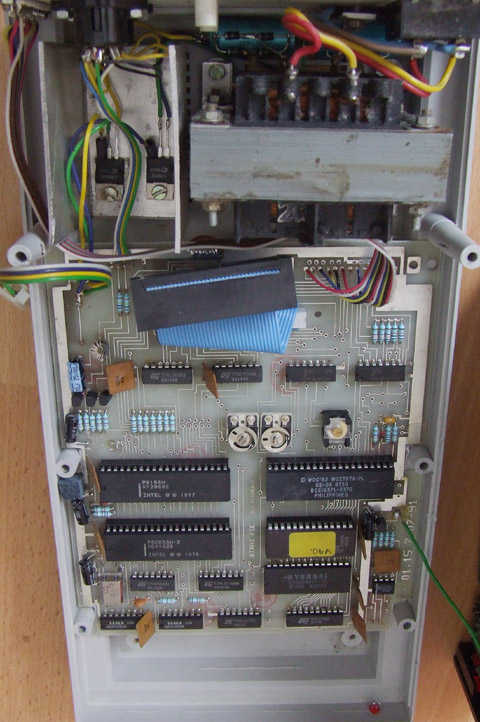

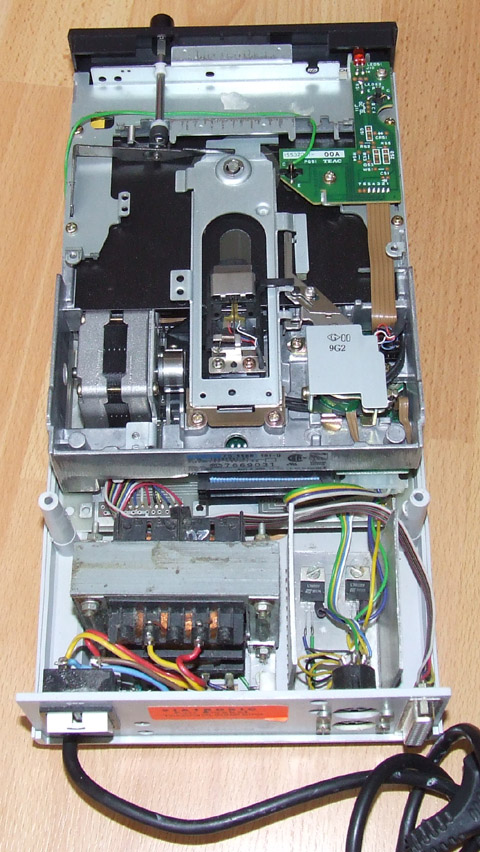

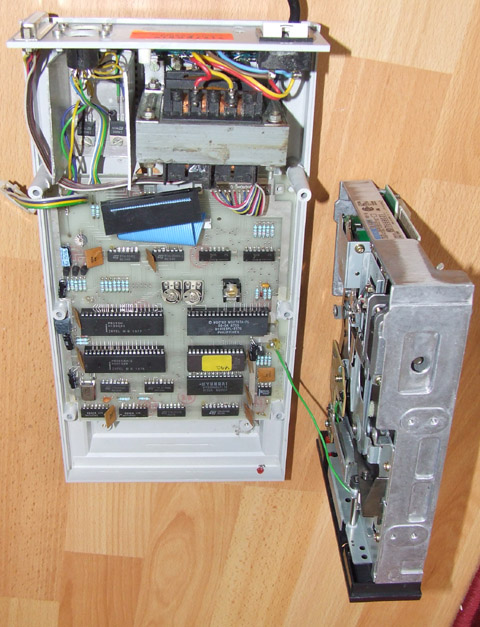

to isté hore nohami, tu už vidieť základnú dosku spolu s integrovanými obvodmi, pekne

vidieť vpravo dolu že LED je nezapojená





použitá floppy jednotka je TEAC FD-55





ešte jeden pohľad do "vnútorností" VD-40





to isté, ale zväčšené

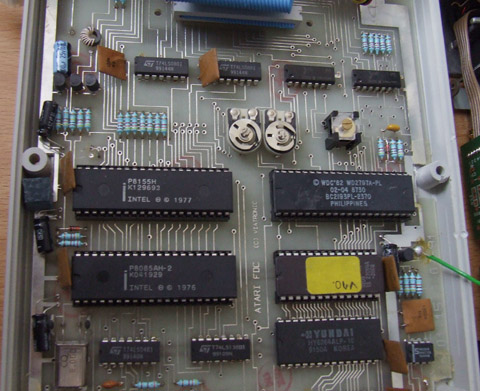

integrované obvody na základnej doske

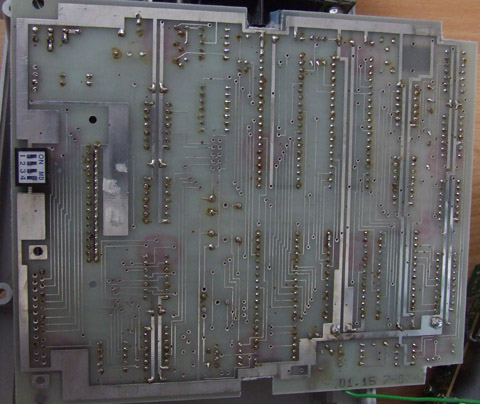

spodná strana plošného spoja, tu je umiestnený aj DIL prepínač

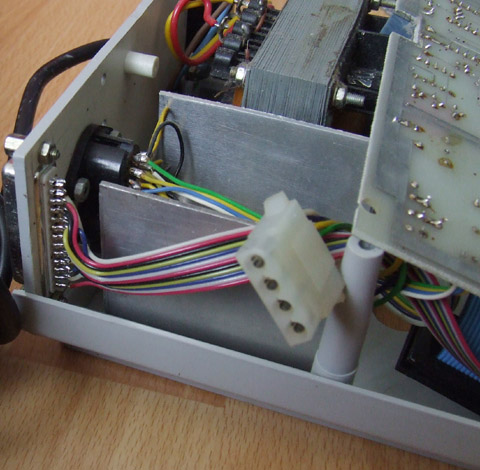

paralelný port Centronics

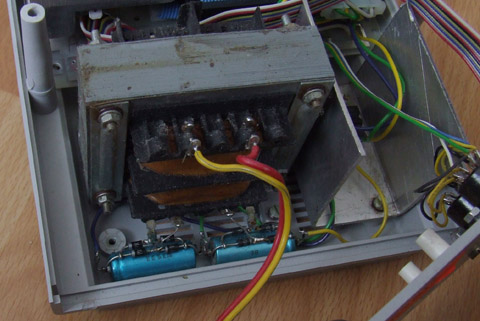

zdroj, usmerňovacie diódy, tak toto je urobené systémom "vrabčie hniezdo" a teda nemalo by sa vyskytovať v zariadení čo sa predáva !

(podľa mňa sú kapacity poddimenzované)





Toto je teda taká malá fotogaléria VD-40, na začiatok to asi bude stačiť.

________________________________________________________________________________

Doplnené 11.10.2010 - špeciálne pre kolegov z Poľska:

Na poľskom fóre o ATARI bola zmienka o mojom blogu (http://atariarea.krap.pl/forum/ - vyber sprzet a potom VD-40) a práve o VD-40, ale nejako sa to tam zaplietlo a tak sa to tu snažím vysvetliť:

- nie je to doslovný klon XF551, používa predsa iný procesor - 8085, maximálne ju pripomína vzhľadom a možnosťou použiť disketu naformátovanú na 360kByte

- nebolo jasné prečo spomínam Spectrum, preto zdôrazňujem - jediná spoločná vec je plastový obal (skrinka) disketovky !

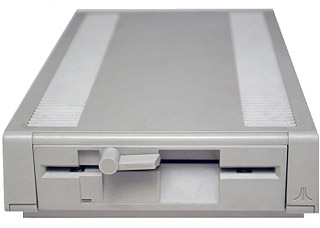

- aby sa to dalo porovnať uverňujem aj fotografie disketových jednotiek pre Spectrum

pre toto, skrinka je použitá tá istá ako sa použila pre ZX Spectrum a Didaktik (čo bol klon ZX Spectra), ale tým podoba končí (táto disketová mechanika sa vyrábala pod názvom Didaktik40 a Didaktik80, skrinka sa vyrábala na Slovensku v Skalici a skutočne sa pripájala na Spectrum počítače)

otvory sú presne tie isté, proste sa použilo to čo bolo k dispozícii, skrinka je robená priamo na 5.25" mechaniku

toto bola verzia na 3.5" FD a teraz foto 5.25" verzie:

a detail

Záver:

kolega z Brna len použil dostupnú skrinku (v tej dobe) a tým je to všetko čo to malo spoločné z počítačom Spectrum, nič iné som nemal ma mysli pri popise.

Dúfam že je to už dostatočne jasné a nevzniknú nejaké ďalšie nejasnosti, pozdravujem poľských ataristov.

(Je až neuveriteľné ako tam ATARI komunita žije - na rozdiel od nás ...)

________________________________________________________________________________

Rate post:

Tak sa mi to vypomstilo.

Jediný OS čo som netestoval bol OS od Boba W. na XF551 a ten mi teraz samozrejme nechce bežať na mojej disketovke.

Preto aj nasleduje rada ako urobiť z 3xOS => 2xOS.

Tiež som si prerobil Eprom 27128 na 2xOS, čo popisujem v treťom dieli 3xOSin1Eprom, je to článok pred touto poznámkou.

Nesmierne ma to mrzí a mám poučenie že pokiaľ si všetko neotestujem sám, tak sa neoplatí veriť nikomu...

Ospravedlňujem sa, stalo sa a dúfam že som tým nikomu nepokazil radosť zo života a hlavne z ATARI. Ponúkam východisko, tak to snáď prežijem.

Začal som fotografovať VD-40 disketovku a pretože to potrvá dlhšie, chcem ju rozkresliť a schému hodiť sem na blog.

Floppy disk drive VD-40:





Ešte predtým chcem dotiahnuť tú hardwarovú úpravu XF551 pre Hyper-XF aj s krátkym popisom ako sa chová Hyper-XF.

S.Dorndorf samozrejme ako vždy nesklamal, je to paráda.

_________________________________________________________________________________

Rate post:

Upozornenie: 29.09.2010:

Je mi ľúto, ale s 3xOS musím urobiť 2xOS - mrzí ma to, ale momentálne nemám iné východisko ...

Úprava na funkčnú verziu 2xOSin1Eprom je v tejto tretej časti článku.

_____________________________________________________

Ideme na to:

- OS Bob Wooley je pravdepodobne verzia pre 3.5" - mne aspoň nefunguje

- pôvodný OS XF551 - O.K.

- Hyper-XF OS - O.K.



Tak tento stav ma neteší, ale je to fakt. OS Bob W. nabootuje, potom sekne hlavičkami a zostane visieť, občas zadrnčí krokový motor.

Zdá sa že dostupná verzia je buď na USA 60Hz 5.25", alebo je na disketovú mechaniku 3.5".

Ako z toho von? Najjednoduchšie je odstaviť OS B.W, pretože ostatné dva systémy fungujú. (O nich bude reč ešte podrobnejšie.)

O pôvodnom OS netreba bližšie písať, funguje tak ako doteraz, nie je v ňom žiadna zmena.

Hyper-XF OS funguje tak isto bez problémov, zatiaľ som ešte neurobil hardwarovú úpravu, ak nezaložíte disketu tak nabootuje priamo zo svojho OS a vypíše hlášku na obrazovku počítača. Výhodou je to že sa dokáže automaticky prepnúť na dvojnásobnú rýchlosť. Ak je založená disketa zo začiatku ani nespoznáte že bežíte v Hyper-XF.

________________________________________________________________________________

Nezostáva nič iné, len s 3xOS urobiť 2xOS ...

Ak sa podarí zohnať fungujúci OS od Boba, tak to rozbehám,

takto zostáva k dispozícii len okresaná verzia.

Ak vie niekto vie zohnať funkčný OS BW, dajte vedieť ...

________________________________________________________________________________



Sú dve možnosti:

- použiť už napálenú EPROM 16kB s 3xOS - nasleduje upravená schéma

- použiť EPROM 8kB len s dvomi OS - teda vlastne 2xOSin1Eprom

________________________________________________________________________________



Ideme na to:



Modifikácia 3xOSin1Eprom na 2xOSin1Eprom - pôvodný OS XF551 a Hyper-XF:

(Vlastne len odstavíme možnosť prístupu na OS B.W.)

Výhoda: použijeme už napálenú a upravenú Eprom 27128

Nevýhoda: polovica Eprom "nemá čo robiť", nepoužíva sa



Poznámka:

- použije sa 16kB súbor - je v predchádzajúcej časti článku

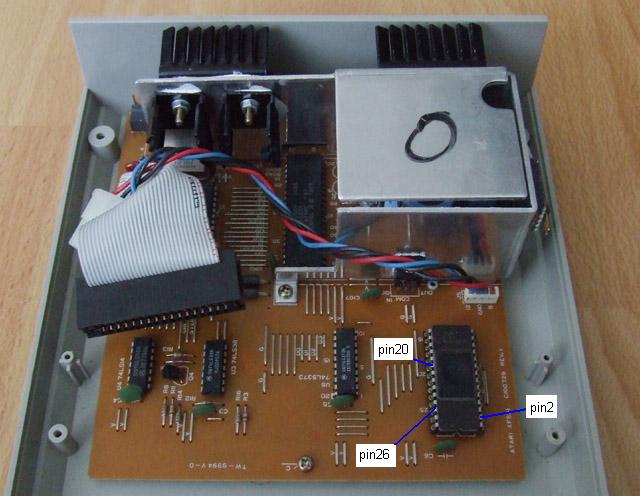

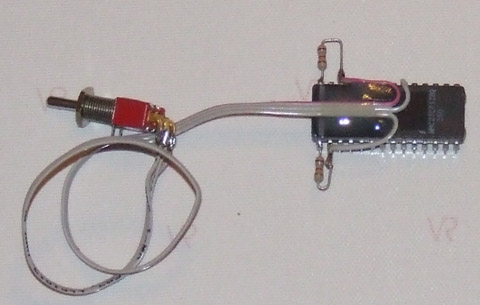

- pin2 a pin26 sa vyhnú nahora a naletujú sa odpory 1k8

- pin20 slúži ako kontakt prepínača, vyvedie sa z neho káblik

- všetky piny mimo pin2 a pin26 idú naspäť do pätičky

- stačí len jednoduchý spínač, jedna poloha jeden OS, druhá poloha druhý OS.

_______________________________________________________________________________



Nasleduje verzia s 2xOS - pôvodný OS XF551 a Hyper-XF  v pamäti Eprom 2764 - t.j. 8kB:

Výhoda: Pamäť sa využíva naplno

Nevýhoda: neskôr sa nedá rozšíriť, už je všetko "obsadené"



Poznámka:

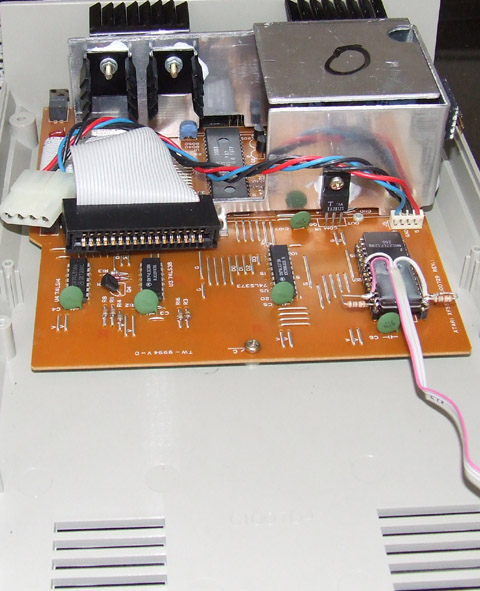

- vyhne sa len pin2 dohora a pripájkuje sa na neho odpor 1k8

- pin20 slúži ako kontakt pre prepínač, vyvedie sa z neho káblik

- všetky ostatné piny idú naspäť do pätičky

- stačí len jednoduchý spínač, jedna poloha jeden OS, druhá poloha druhý OS.



Pre 8kB Eprom potrebujeme iný súbor na napálenie, download je tu:

2xOSin1Eprom

(original OS XF551 + Hyper-XF)

____________________________________________________________________

18.10.2010 - dodatok k Hyper-FX, hardwarová úprava mechaniky:

Takže hodne stručne:

Ak založíte disketu a spustíte počítač, tak možno výmenu ani nezaregistrujete. Fakt je ten, že ak napríklad nabootujete bez diskety a potom stlačíte „1“ tak sa vám disketovka odmení dvojnásobnou prenosovou rýchlosťou ...



-         Hyper XF-ROM 1.0 existuje v dvoch verziách, sú opravené chyby pôvodného operačného systému

-         Hyper XF-01A je pre mechaniku 5.25“

-         Hyper XF-01B je pre mechaniku 3.5“

-         zápis na disk prebieha bez overovania, pretože by to poriadne spomalilo zápis

-         po výmene Eprom za novú nevložte disketu a zapnite počítač tak, aby sa snažil nabootovať z mechaniky, ak sa objaví copyright a menu -  máte vyhrané, Hyper ROM je nainštalovaná správne

-         vzhľad po takomto boote je nasledovný:

 Hyper XF 1,0x © S.Dorndorf

Mode: X ABCDMFSX  E16

-         pre sledovanie hustoty záznamu je potrebné mať k dispozícii zabudovaný mikrospínač, ktorý je pripojený na pin 35 mikroprocesora a druhou stranou na zem

-         mikrospínač je zopnutý keď sú dvierka mechaniky otvorené

-         takto dosiahneme stav že bez problému čítame diskety s rôznou hustotou, s ktorým predtým mala XF551 veľké problémy

-         Hyper-XF má celkom 8 rôznych prevádzkových režimov:

Mode:

Mode X – XF mód – je to ekvivalent bežnej prevádzky XF551

Mode S – ST/PC/HDI standart mód

Mode M – Multi – táto funkcia rozdeľuje v XF-ku  vložený disk na oddiely

(na 5.25“ na oddiely A a B, na 3.5“ na oddiely A, B, C, D)



Obrázok ktorý ukazuje kde má byť pripojený S1 (na celom zapojení XF551 sa nič iného nemení, pridáva sa len tento spínač):

_____________________________________________________

link na prvú časť článku:

XF551 3xOSin1Eprom 1_3

link na druhú časť článku:

XF551 3xOSin1Eprom 2_3

_____________________________________________________

Rate post:

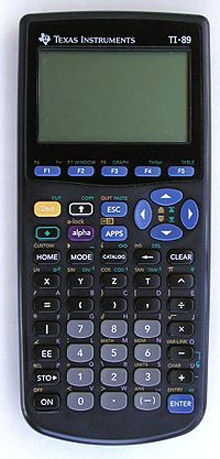

Legendárna kalkulačka TI 89.



 Tak ako každý kto vlastní tento kalkulátor som chcel svoje programy aj ukladať na počítač a mať možnosť sa k nim vrátiť. Na toto slúži výrobcom určený interface, ktorý sa dá (dal) zakúpiť. Uverejnená schéma nahrádza tento originál a bez problémov umožňuje komunikáciu s PC. Čakať na to kedy bude k dispozícii originál sa mi nechcelo (potreboval som to vtedy okamžite a tak aj tri dni čakania boli príliš) a tak sa urobilo toto zapojenie na univerzálnej doske a za 2 hodiny sa testovalo ... Pôvodný autor zapojenia je Frank Mori Hess, bohužiaľ mám pocit že jeho stránky na túto tému už neexistujú. Mnou predložená schéma má len drobné úpravy, ale tak isto bez problémov funguje.



Upozornenie: Nenesiem v žiadnom prípade zodpovednosť za prípadné spôsobené škody použitím tohto interface !!! Ako vždy platí dôkladne si všetko skontrolovať a premerať, prípadný skrat môže byť dosť drahý ...





O vlastnostiach TI89 sa tu nechcem rozpisovať, podrobnosti si na Internete nájde každý kdo o to má záujem, tu je miesto skôr na popis interface. Zmeny oproti pôvodnej schéme budú ďalej popísané a tak si môžete porovnať čo sa zmenilo - na funkciu to ale nemá vplyv.

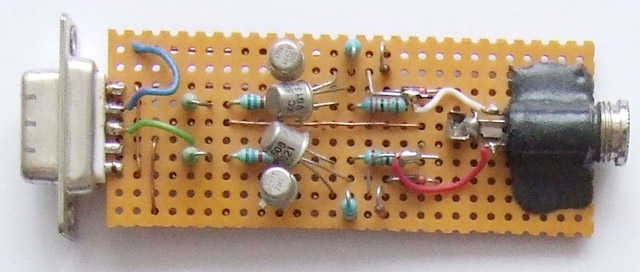

Detail testovacej doštičky:





Poznámka:

Pretože sú použité tranzistory v kovovom púzdre treba dať pozor na skraty ! Druhá možnosť je použiť  kratšie prívody ... že... tretia možnosť je použiť tranzistory v plastovom púzdre. Ja som použil tavnú pištoľ a dal som tam kvapky lepidla, ale pre dôvody fotografovania som tie kvapky odstránil - nebolo to veľmi estetické.



Schéma:





Dodatok ku schéme (strana konektora Canon):

- pin 7 = RTS

- pin 8 = CTS

- pin 6 = DSR

- pin 4 = DTR



K súčiastkam len toľko:

- použil som šuplíkové zásoby, tranzistory sú hodne staré, ale fungujú

- bol to testovací prototyp, preto je doštička tak veľká aby sa dalo pohodlne merať, skutočná veľkosť môže byť asi tak 3x menšia

- tranzistory KC508 = BC547, pôvodne použité 2N4401

- tranzistory BCY70 = BC557, pôvodne použité 2N3906

- v pôvodnej schéme namiesto odporov 22k boli použité odpory 20k, zase ak použijete odpory 20k tak ich dostanete sériovým spojením dvoch odporov 10k

- odpor 7k5 dostaneme - paralelným spojením dvoch 15k odporov, alebo v sérii zapojíme odpor 6k8 a 680ohm, alebo v sérii 5k6 a 1k2 - táto posledná možnosť je použitá aj na testovacej doštičke, jednoducho zase nastúpili šuplíkové zásoby

- funkčné je to už niekoľko rokov - 7-8? fičí to s originálnym software pre TI89

- to je všetko

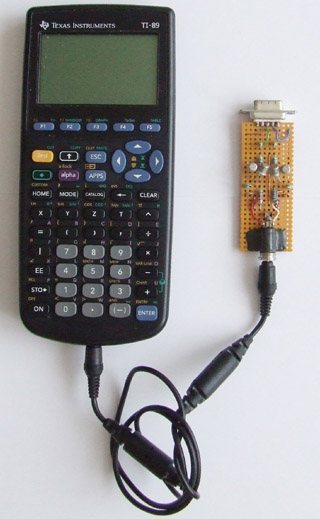

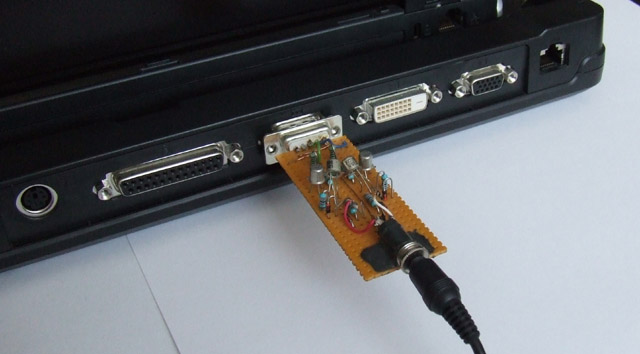

Ako vidieť na obrázku, interface sa priamo zavesí na sériový port a do neho ide originálny káblik pre interface od TI89:





Link na stránky, kde je toľko programov pre TI89, že si tam asi každý nájde čo potrebuje:

www.ticalc.org

_____________________________________________________

Rate post:

Burza 25.09.2010 na Vajnorskej.

Ráno som vstal neskôr ako som čakal, proste som si prispal a na burzu som prišiel až okolo 9.00. Tu už bolo celkom živo a na stoloch sa objavili veci na predaj.





Podrobne som prešiel stoly asi 3x a priznám sa, že dnes som nenašiel nič také čo by ma priamo "oslovilo"".  Pretože burza je širšie zameraná sú tu aj veci čo až tak s elektronikou priamo nesúvisia - aspoň na na prvý pohľad. Ale aby som len nekritizoval- japan hifi súprava - rádio, mgtf a zosilňovač za 4.- €, v 3 skrinkách 19". Monitor IBM 17" LCD, cena 23.- €. Boli na predaj aj malé LCD televízory a predával sa aj historický stolný rádioprijímač z 50 rokov. Hodne bižu - prepínače, IO, triaky, výkonové tyristory, KD503-ky. Jednoducho najlepšie vidieť na vlastné oči.





Stoly plné starších mobilov, staršie základné dosky do PC, staršie RAM moduly, spínané zdroje, elektronická bižutéria - toto bola dnešná burza. Ako som už minule spomínal je tu chlapík, čo predáva zdroje a že ich teda má hodne ... kto potrebuje zdroj tak tu našiel normálny, klasický, ale aj spínaný.





Kúpil som si nejaké drobnosti a už teraz sa teším na ďalšiu burzu.

________________________________________________________________________________

Rate post:

Na poľských stránkach sa objavil veľmi zaujímavý popis operačného systému pre ATARI XF551.

Pretože nie každý má použitý pakovací software použitý pre pakovanie tých troch dôležitých súborov, radšej som to zazipoval a je to aj u mňa.

Link na popis na poľskej stránke (polish)

www.atarionline.pl:

ATARI XF551 disassembler OS ROM

Download súborov odo mňa:

Text XF551 disassembler

_ _ _ _ _ _ _

Mazačka EPROM - funguje.

Notebook - funguje.

Napaľovačka - ? Neviem, ešte som sa k nej nedostal.

_ _ _ _ _ _ _

21.09.2010 - aj napaľovačka je už O.K.

_ _ _ _ _ _ _

To je zatiaľ všetko.

_____________________________________________________

Rate post:

Vzhľadom ku štatistike dávam tieto poznámky aj do sekcie ATARI a aj do sekcie Non_Atari, ďakujem za pochopenie.

_______________________________________________________________________________



Sprdkavený deň - čo sa mohlo po...., tak to sa po.....



 - dnes ráno mi prestal šlapať starý notebook Compaq 486 - 33Mhz, bezva na staré softy pod DOSom, ešteže tie veci mám odzálohované

 - potom som zistil, že mi nefunguje mazačka na EPROMky, ešte pred 2 dňami bola funkčná, odišla mi UV trubica, aj s elektronikou - spínaný zdroj na VN

 - nakoniec sa mi dnes nepodarilo ani napáliť na napaľovačke EPROMku, takže aj tam je niečo v neporiadku

Nie je dnes piatok trinásteho ?

Nie je, ale aj tak sa dnes nebudem do ničoho veľkého púšťať - keď sa mi tak darí ...

_______________________________________________________________________________

Plán je jasný:

- najprv rozbehať mazačku EPROM, či už v pôvodnom zapojení, alebo postavím niečo vlastné

- ten Compaq si trúfam rozbehať

- ak Compaq pobeží, rozbehám aj napaľovačku - soft beží pod DOSom a tam tomu nesvedčia veľmi rýchle procesory

Sorry, ale toto mám teraz ako najvyššie priority, ostatné musí počkať.

_______________________________________________________________________________



Aby som len nekuvikal, pre necelým mesiacom som si konečne začal robiť analýzu odkiaľ sa mi kto prihlasuje a teda že som bol aj prekvapený odkiaľ sú prístupy, za 3 týždne zbierania údajov vidím že sa mi na blog prihlasujú s týchto štátov (je ich zatiaľ 27, ak počítam aj rodnú zem a samozrejme je v tomto prehľade aj sekcia Non_Atari, jedná sa o celý môj blog):



01. Slovakia
02. United States
03. Czech Republic
04. Germany
05. Peru
06. Hungary
07. Romania
08. Brazil
09. United Kingdom
10. Canada
11. India
12. Switzerland
13. Latvia
14. France
15. Turkey
16. Australia
17. China
18. Ukraine
19. Greece
20. Iran
21. Pakistan
22. Saudi Arabia
23. Poland
24. Netherlands
25. South Korea
26. Thailand
27. Italy

(zoradené podľa počtu prístupov, denný priemer prístupy cca 30-35, najviac v jeden deň 66 prístupov, fakt škoda že som nezačal sledovať štatistiku hneď od začiatku)

_______________________________________________________________________________

Prístupy na môj blog:

Vidím, že na mňa dosť záujemcov pristupuje priamo, t.j. máte ma v prehliadači napevno - ďakujem !



_______________________________________________________________________________

Rate post:



Upozornenie: 29.09.2010:

Je mi ľúto, ale s 3xOS musím urobiť 2xOS - mrzí ma to, ale momentálne nemám iné východisko ...

Úprava na funkčnú verziu 2xOSin1Eprom je v tretej časti článku.

_____________________________________________________

(Modification ATARI XF551)



Ako som už v prvej časti spomínal, ideme modifikovať operačný systém disketovej jednotky ATARI XF551.

Je to môj nápad z posledných dní, chcel som si niečo otestovať v inom OS a zase stále vyberať Epromky ma nebaví a nakoniec to neprospieva ani základnej doske, takto je to zabudované vovnútri a je to stále k dispozícii.

_______________________________________________________________________________



Táto časť článku je len zopakovaním úvodnej prvej časti:

Máme k dispozícii 3 operačné systémy pre túto jednotku a aby sa medzi nimi dalo jednoducho prepínať - občas niečo nebeží dobre v jednom systéme, tak sa prepne prepínač pri stlačenom resete XF-ky a testuje sa ďalej !



Pre menej zdatných (ak nie je zabudovaný reset) sa to urobí nasledovne:

- vypnete XF-ku

- prepnete prepínač na požadovaný OS

- zapnete XF-ku



Treba len tieto veci:

- naprogramovanú Eprom pamäť typu 27128, má veľkosť 16kB

- 2ks odpory 1k8

- jeden prepínač z funkciou jeden kontakt na tri polohy (1x3)



Pre 5.25" floppy mechaniku potom máme 3 operačné systémy:

Poloha 1 - upravený obsah ROM XF551 - úprava Bob Wooley

Poloha 2 - pôvodnú ROM XF551

Poloha 3 - Hyprom, autorom ROM  je S.Dorndorf, poznáme to skôr pod názvom Hyper-XF ROM

________________________________________________________________________________

Takže step by step výmena EPROM:

- vyberieme starú EPROM (ak sa nám to celé jedného dňa prestane páčiť dáme ju naspäť a máme starú dobrú XF551 bez nových vymožeností)

- napálime do  EPROM 27128 súbor, ktorý je na konci tohoto článku

- po napálení a skontrolovaní obsahu sa pin2 a pin26 jednoducho vyhnú "nahor" a na ne sú potom priamo prispájkované odpory, je to trochu drastické, ale tých Eprom mám dosť a je to funkčné, kto do toho nechce ísť takýmto drastickým spôsobom použije pomocnú pätičku a potom si poradí podľa potreby, ale to tu nebudem rozoberať

- ak osadíme novú EPROM v tomto okamžiku - máme zase starú dobrú XF551 - je to teda taká malá kontrola či je všetko v poriadku

- na pin20 je pripojená jedna žila kábliku, ktorý je potrebný pre zem prepínača

- pripojíme kábliky aj na pin2 a pin26

- privedieme prívody na prepínač OS a pripájkujeme

- ako je vidieť všetky nožičky mimo pin2 a pin26 idú pekne naspäť do pätičky

- osadíme EPROM a testujeme ...



Výhoda je tá, že ak nepripojíme prepínač priamo máme k dispozícii pôvodný OS - originál ROM OS XF551 a je na nás kedy zrealizujeme prepínač spolu s prívodmi.



Na tomto obrázku je ešte pôvodná EPROM, obrázok má pomôcť pri identifikácii kľúča ako založiť novú EPROM.





Dôsledne skontrolujte podľa kľúča či osadzujete EPROM správne !!! (Ak si položíme XF551 pred seba pin1 a pin28 sú najbližšie k nám)

Ak EPROM osadíte naopak príde k jej zničeniu, pravdepodobne to XF551 prežije, ale nie som zástanca takých riešení pri takto starej technike ...

Ako obyčajne za chyby spôsobené neodbornou manipuláciou nezodpovedám a odporúčam previesť výmenu len skúsenejším ataristom.

Ak pripojíme aj prepínač máme k dispozícii podľa nastavenia prepínača všetky tri operačné systémy. Dôvodom prečo som sa do toho pustil bolo to, že som chcel vyskúšať aj upravený OS ála Bob Wooley a tak isto aj Hyprom, alebo teda Hyper-XF - autor Stefan Dorndorf.

Pamäť sa využíva len z ¾, ¼ je nevyužitá - celý návrh aj tak počíta len s 3xOS, samozrejme zmenou prepínača (viac polôh - konkrétne 4, ale musel by byť 4x2) sa dá využiť aj tá posledná časť - mne to ale "netrhá žily", kto to chce využiť naplno si tam nahrá ďaľší OS a môže sa realizovať ...

(Originálne EPROM s OS majú veľkosť 8kB, ale skutočne je použitá len polovica tejto veľkosti, preto sa podarilo "natlačiť" 3xOS do pamäte 16kB - toľko na vysvetlenie.)

_____________________________________________________________



OS Hyper-XF je trošičku iný a potrebuje pre plné využitie aj hardwarovú úpravu - tak tú si ponechám do tretieho dielu, pretože ju najprv musím zrealizovať, potom doplním aj fotografie z prerábky na 3xOS a samozrejme aj spomínanú úpravu mechaniky pre Hyper-XF.

_____________________________________________________________

Sľúbená schéma:





Obsah Eprom:

EPROM 3xOSin1Eprom XF551 for 5.25"

_ _ _ _ _ _ _

22.09.2010 - ešte jedna fotka ako taká upravená EPROM s vypínačom môže vyzerať:

________________________________________________________________________________

Fotografie z 30.09.2010:

 Umiestnenie na základnej doske XF551:

Ešte jeden pohľad na orientáciu Eprom, káblik je prilepený lepidlom ála tepelná pištoľ.

_______________________________________________________________________________

23.09.2010

Ako sa ukázalo, vyzerá to zložitejšie (teda nie každý sa v tom vyzná, že) ako som si myslel, preto ešte doplňujem túto drobnosť:

- pôvodné OS majú veľkosť 8kB, ale kto sa na to pozrel podrobnejšie do schémy vidí že najvyšší bit  EPROM (A12) je uzemnený, t.j. reálne sa využívajú len 4kB !

- preto po "orezaní" potrebujeme len 3x4kB a na to nám potom 16kB EPROM v pohode stačí

- polohu 2 skutočne nemá prepínač (switch) zapojenú, tým sa práve vyberie 4/4 EPROM a preto pri zapojení bez prepínača funguje pôvodný operačný systém XF551

- tu je vybratá tabuľka z obrázku kde sú data, myslel som že podľa tabuľky v obrázku je to jasné ...

A13   A12

  0      0      1kB -   4kB - no data  - no function (balast)
  0      1      5kB -   8kB - data Bob Wooley
  1      0      9kB - 12kB - data Hyper-XF S.Dorndorf (Hyprom)
  1      1     13kB -16kB - data original OS XF551

_ _ _ _ _ _ _

P.S.: ospravedlňujem sa za chyby čo boli v texte, dúfam že som to už opravil, nejako mi prsty predbiehali klávesnicu ...

- tak isto nefungoval download obsahu Eprom, vďaka za upozornenie Adam "Asal" Salamon ! už je odkaz funkčný

- predpokladám že tento víkend si konečne asi po pol roku nájdem čas niečo robiť na ATARI aj cez sobotu a nedeľu a tak potom hodím zase nejaké foto na blog

_______________________________________________________________________________

link na prvú časť článku:

XF551 3xOSin1Eprom 1_3

link na tretiu časť článku:

XF551 3xOSin1Eprom 3_3

_______________________________________________________________________________



Rate post:



Za pár dní - teda za 12 - je 25.septembra na Vajnorskej 21 zase burza elektroniky - nezabudnite !!!

Ak mi to vyjde zoberiem zo sebou aj fotoaparát, predsa len fotografie povedia viac ako písané slovo - v tomto prípade určite.

________________________________________________________________________________

Rate post:

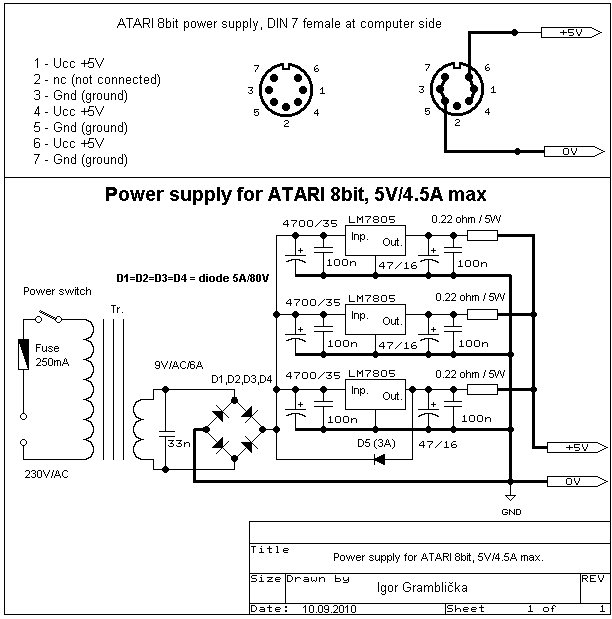

Pretože padla otázka aj na ešte výkonnejší klasický zdroj tak prikladám schému, osobne síce neviem čo to má "poháňať", ale do odberu cez 4A to ide určite. Treba použiť poriadny chladič ! (rozmer aspoň 10x20cm) Diódy je najlepšie použiť  v zapojení ako výkonový mostík, pretože zase ich vieme na niečo uchytiť a tak isto chladiť !





Analogicky, ak potrebujeme menší výkon uberieme jeden alebo dva integrované stabilizátory a podľa toho sa dostaneme na potrebnú hranicu prúdu pri napätí 5V. Toto zapojenie je určené pre tých, ktorí majú doma viacero 5V stabilizátorov v šuplíku a nechce sa im kupovať drahšia jednočipová varianta výkonnejšieho zdroja..

_______________________________________________________________________________

13.10.2010 - Ešte jedna verzia klasického zdroja, ale na 5V a prúd až 5A. S iným typom (je v popise priamo v obrázku) je možné dosiahnuť až 7.5A ! Sú použité dve pomocné ochranné diódy.

Tento zdroj potrebuje najprv pomocou viacotáčkového trimra nastaviť výstupné napätie na 5V - až potom pripojte počítač !!!





Toto je už naozaj brutálny klasický zdroj, preto už na väčšie hodnoty odberu to podľa mňa nedáva zmysel - ak potrebujete väčší prúd choďte cestou spínaného zdroja !

________________________________________________________________________________

Rate post:

Upozornenie: 29.09.2010:

Je mi ľúto, ale s 3xOS musím urobiť 2xOS - mrzí ma to, ale momentálne nemám iné východisko ...

Úprava na funkčnú verziu 2xOSin1Eprom je v tretej časti článku.

_____________________________________________________

Času je málo a voda stúpa ... (modification ATARI XF551)

Síce nestaviam priehradu,ale skutočne nejako nemám veľa času písať. Aj napriek tomu chystám popis ako si prerobiť ATARI XF551-ku tak, aby boli k dispozícii 3 operačné systémy tejto jednotky a aby sa medzi nimi dalo jednoducho prepínať - občas niečo nebeží dobre v jednom systéme, tak sa prepne prepínač pri stlačenom resete XF-ky a testuje sa ďalej !



Pre menej zdatných (ak nie je zabudovaný reset) sa to urobí nasledovne:

- vypnete XF-ku

- prepnete prepínač na požadovaný OS

- zapnete XF-ku

Treba len tieto veci:

- naprogramovanú Eprom pamäť typu 27128, 16kB

- 2ks odpory 1k8

- jeden prepínač z funkciou jeden kontakt na tri polohy (1x3)

Výsledok?

Pre 5.25" floppy mechaniku máme:

Poloha 1 - upravený obsah ROM XF551 - úprava Bob Wooley

Poloha 2 - pôvodnú ROM XF551

Poloha 3 - Hyprom, autorom ROM  je S.Dorndorf, poznáme to skôr pod názvom Hyper-XF ROM



Takže najbližšší plán je uverejnený a ja len dúfam že sa k tomu "dokopem" to uverejniť.

______________________________________________________

link na druhú časť článku:

XF551 3xOSin1Eprom 2_3

link na tretiu časť článku:

XF551 3xOSin1Eprom 3_3

_______________________________________________________________

Rate post:

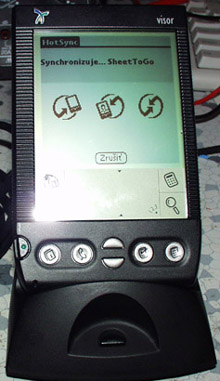

Bol som dlhé roky spokojným majiteľom Handspring De Luxe ale ja som hľadal aj zapojenie sériového prepojenia tak, aby som do USB kolísky mohol zapojiť aj RS232 pripojenie. Štandartne sa totiž dodávala od istého času len USB kolíska. Lenže občas sa oplatí mať aj RS232. Nič fuknčného som v tej dobe neobjavil a tak sa testovalo až z toho nakoniec bola táto užitočná vec.





(Článok bol písaný v roku 2003 ...)



A teraz už k fungujúcej schéme:

(dovolil som si vymazať moju vtedajšiu mailovú adresu...)





            Sériové pripojenie potrebuje pre svoju činnosť uzemniť kontakt č.2 na kolíske, v sériovej kolíske je to urobené „natvrdo“, tu to robím to pomocou tranzistoru  T1 cez odpor R3, ktorý je pripojený na + pól napájania sériovej linky. Ak nepoužívame iné pripojenie, stačí "natvrdo" skratovať zem s vývodom č.2 konektoru na Handspring - potom nezapájame tranzistor.

Rýchlosť je štandartná - od 9600 do 115200 bit/s.

Napájanie celého interfejsu zabezpečuje priamo sériový port, interfejs nevyžaduje vlastné napájanie. Samozrejme, cez novú oddeľovaciu diódu pripojenú na kladný pól 78L05 (In) je možné napájať interfejs aj z vlastného zdroja – toto má význam, ak napríklad používame Handspring na ovládanie digitálneho fotoaparátu cez sériový port (kedysi to ovládalo u mňa Olympus C-2500L).

Obvod IO 1 slúži ako napäťový stabilizátor +5V, aj keď zariadenie pracuje aj pri nižšom vstupnom napätí. Dióda D2 slúži ako ochranná pre stabilizátor IO 1.Obvod MAX 232 slúži ako napäťový konvertor, pre svoju správnu činnosť vyžaduje 5ks kondenzátorov 1M, C5 musí byť umiestnený čo najbližšie vývodom 15 a 16. Tu je najlepšie z hľadiska stability použiť tantalové kondenzátory. Odpory R1 a R2 môžu byť v rozmedzí 4k7 až 22k bez vplyvu na funkciu.

Zariadenie je jednoduché, zapojenie je realizované na univerzálnej doštičke s rozmermi 40x 45 mm a je zabudované priamo do USB kolísky.





Existuje aj modernejšia verzia obvodu MAX  - je to MAX 233 - kapacity má už zabudované v sebe, takže zapojenie je jednoduchšie – pozor, vývody IO 2 sú potom zapojené inak! Cena je ale trošičku iná ...





Popis obvodov MAX 232 a MAX 233 nájdete podrobnejšie na: http://www.maxim-ic.com

____________________________________________________________________

Systémový konektor firmy HandSpring na zariadeniach Visor:

PIN	Signál	Popis
1	RxD	Vstupný signál sériového rozhrania (portu)
2	HS/KBD	Identifikácia zapojených periférií, alebo kolísky. Pokiaľ je na tento vstup privedená zem (GND), prebehne synchronizácia cez sériovú linku, alebo pokiaľ nie je  aktivované HotSync tlačítko identifikuje to pripojené sériové príslušenstvo (perifériu)
3	HS	Vstup tlačítka HotSync z kolísky. Prepojením tohoto pinu cez tlačítko HotSync na zem (GND) prebehne synchronizácia a podľa pinu č. 2 se PDA dozvie či táto synchronizácia prebehne cez sériový port (ak je pin 2 pripojený na zem), alebo pomocou USB portu (pin 2 je nezapojený)
4	GND	Zem (0V)
5	USB_D-	Záporný pól signálu synchronizácie pomocou USB, Slave pre synchronizáciu s PC. Nie je  Master pre periférie (príslušenstvo)
6	USB_D+	Kladný pól signálu synchronizáce pomocou USB, Slave pre synchronizáciu s PC. Nie je  Master pre periférie (príslušenstvo)
7	VDOCK	Vstup napájacieho napätia pre Visor. POZOR ! tento pin nie je používaný pre napájanie vlastného PDA, ale iba pre napájenie SpringBoard modulov ! Na doske je tento pin zapojený iba na rozširujúci konektor SpringBoard modulu.
8	TxD	Výstupný signál sériového rozhrania (portu)

___________________

Poznámka:

Pôvodný článok mi vyšiel vtedy na:

(link)

Palmare CZ

(Krásne bolo, že po zverejnení článku sa mi ozval kolega z Turecka a riešili sme tlač cez tento sériový port, no už  je to dávno ...)

___________________



A teraz schéma:

Interface Handspring - RS232

______________________________________________________________________________

06.12.2010 - link na článok:



Pitva - autopsy - Handspring Visor Deluxe

______________________________________________________________________________

Rate post:
