AS SN-360   DS SD/ED/DD

Info:

SS = Single Sided

DS = Double Sided

_________________

SD = Single Density       - 90K disk side

ED = Enhanced Density - 130K disk side

DD = Double Density    - 180K disk side

________________________________________________________________________________

Tu som tiež nemal žiadne podklady a dnes som náhodou klepol jednu kombináciu v googli a bol som na stránke, kde je schéma tejto jednotky - trefa do čierneho ako hrom!

Tak tu je schéma:

Circuit SN 360

_____________________________________________________

Rate post:



Tak sa konečne dostávame aj k disketovým mechanikám. Táto konkrétne pochádza z Ruska je priamo určená k ATARI, mechanika je na diskety 5.25", aj tam teda prispeli k rozvoju výpočtovej techniky. Síce neskoro, ale predsa:





Výrobca: Interatominstrument, SBG sro.

"Codename": SBGAR-1

Výroba: rok 1991

Osadenie:

Mikroprocesor 80A MME (Zilog Z80A)

EPROM K573RF4A (8k - 2764)

RAM KR537RU10 (2k - 6116)

KR1818WG93 Controller (WD 1793)

Mechanika:

Duplex Drive Electronics MS 5311 (ruská kópia disku TEAC, 720k)

Hmotnosť 2 kg, otáčky 288 ot. / Min. Príkon max.25 Wattov. Prenosová rýchlosť: 19200 bps a 52 kbps ( UltraSpeed). Číslo disku od D1 až D4. Zariadenie sa skladá takmer výlučne z komponentov ruskej výroby = klony integrovaných obvodov zo Západu.





Podporované kapacity:

Od SD 90k, ED 130k, DD 180k, SD 180k, ED 260k, DD 360k, DSED 520k až DSDD 720k.

Funkcia DIP:

V dolnej časti stanice sú tu štyri mikrospínače - SW1 až SW4. Ich funkcia je nasledujúca a.) alebo b.):

a:

- pomocou SW1 a SW2 je možné vybrať číslo disku v rozmedzí 1 až 4

- SW3 zapína a vypína možnosť pracovať vo vysokých otáčkach (UltraSpeed)

- SW4 slúži pre zlepšenie dodržiavania spolupráce formátu diskiet v iných staniciach, ale platí len pre single-hustotu diskety (SD)

b:

- SW1 slúži pre zlepšenie dodržiavania spolupráce formátu diskiet v iných staniciach, ale platí len pre single-hustotu diskety (SD)

- SW2 zapína a vypína možnosť pracovať vo vysokých otáčkach (UltraSpeed)

- pomocou SW3 a SW4 je možné vybrať číslo disku v rozmedzí 1 až 4

(asi z dôvodov usporiadania súčiastok na plošnom spoji)

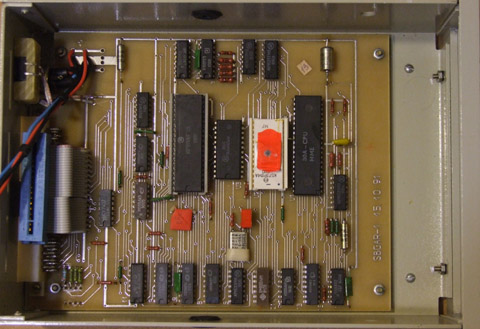

Obrázok dosky plošných spojov - kvalita spojov nie je príliš dobrá, nie je použitá nepájivá maska.





Na prvý pohľad z dostupných zdrojov nie je vidieť kde je DIP prepínač, von nie je vyvedený, vovnútri ho na dostupných foto nevidieť. Žeby tie odpory vľavo dole?

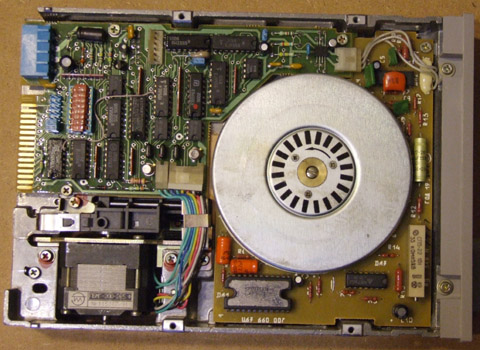

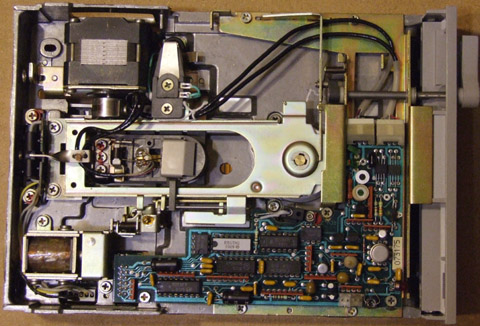

Teraz pohľad na mechaniku 5.25", vľavo dole zaujme "mega" magnet, spracovanie zodpovedá dobe, zaujímavé je aj použitie krížových šróbov - keď kópia, tak kópia zo všetkým.









Informácií je o tejto FDD mechanike veľmi málo, nie je k dispozícii ani obsah Eprom, zato schéma je k dispozícii:



D8002hs circuit



Ak niekto má obsah Eprom a aj obsah ROM 74188 pošlite mi data - potešilo by ma to...

______________________________________________________________________________

Rate post:

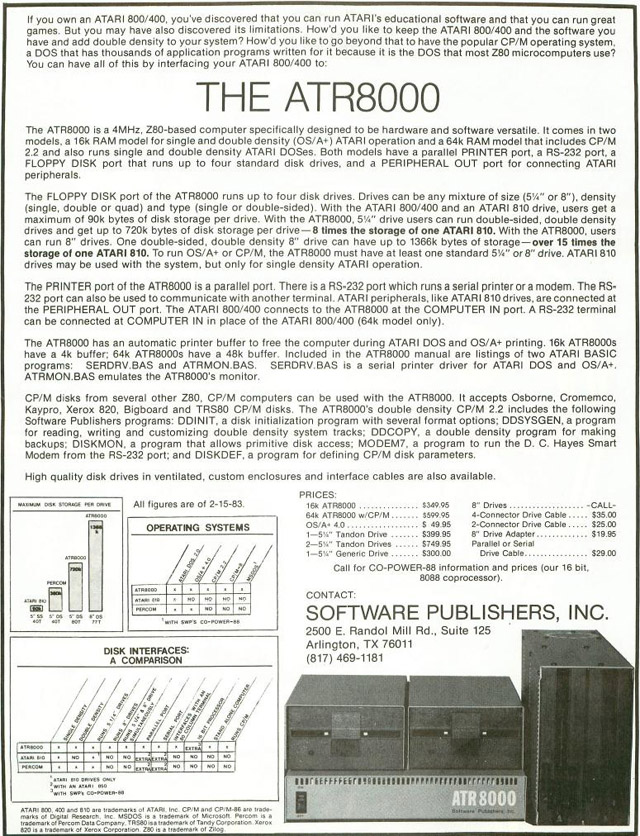

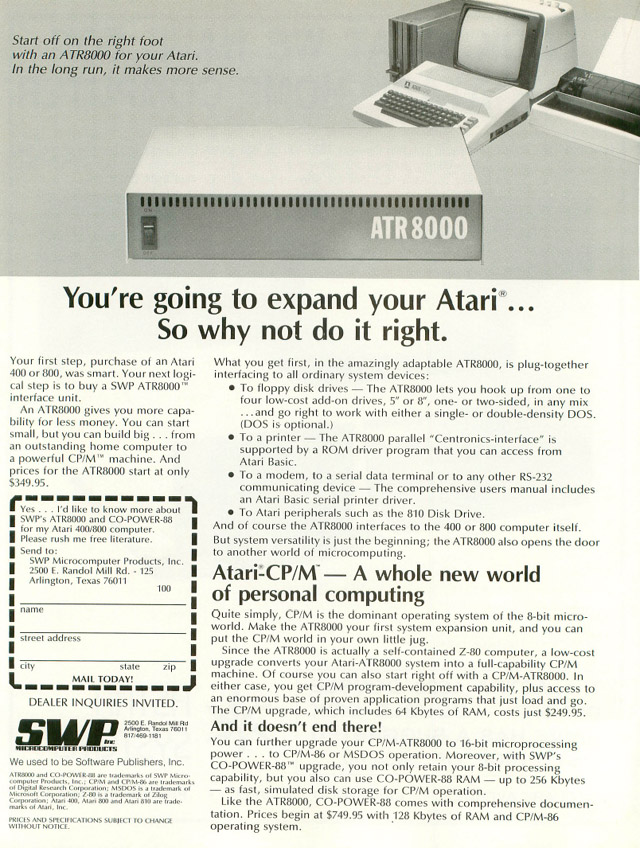

Zariadenie ATR8000, málo popísané, málo videné, ešte menej existujúce - toto je asi najlepšia definícia tohoto všestranného zariadenia. Pretože nemám k nemu schému, tak je o ňom zmienka len v poznámkach.





Zariadenie bolo určené ako doplnok k sérii počítačov ATARI 400/800, k Atari bolo možné pripojiť tieto zariadenia:

- disketové jednotky (až štyri)

- tlačiareň (cez konektor Centronics - ATR 8000 slúži aj ako vyrovnávacia pamäť (buffer))

- štandardné modemy (cez rozhranie RS232, 9600 bps)

-  je schopný spustiť systém CP/M na Atari, vtedy ATARI slúži ako terminál



Je to v podstate samostatný počítač, založený na mikroprocesora Z80A, ale bez klávesnice. Existujú dve verzie tohto zariadenia. Prvá verzia má 16 kB pamäte, umožňuje presne to, čo bolo popísané vyššie, kým ATR 8000 64K pamäť má schopnosť spustiť systém CP / M v režime na 80 znakov (systém verzia 2.2 je potom pripojené k nemu).

Existuje rozšírenie ATR Power Co 88, obsahujúce procesor Intel 8088 . Ponúka kompatibilitu s PC / XT (napr. beží MS-DOS a niektoré iné programy).Neskôr sa pridalo niekoľko ďalších vylepšení, pribudlo rozhranie pevného disku SCSI podporuje tri formáty: Atari, CP / M a MS-DOS. Vyžaduje špeciálnu verziu MyDOS 3.13b, ktorá obsahuje potrebné ovládače (prakticky nezohnateľné).



Boli plány na ATR 8500, vylepšená verzia štandardnej 64k RAM, hardware UART, DMA port, napájanie cez štandardný napájací adaptér z PC / XT. Existovalo niekoľko prototypov.

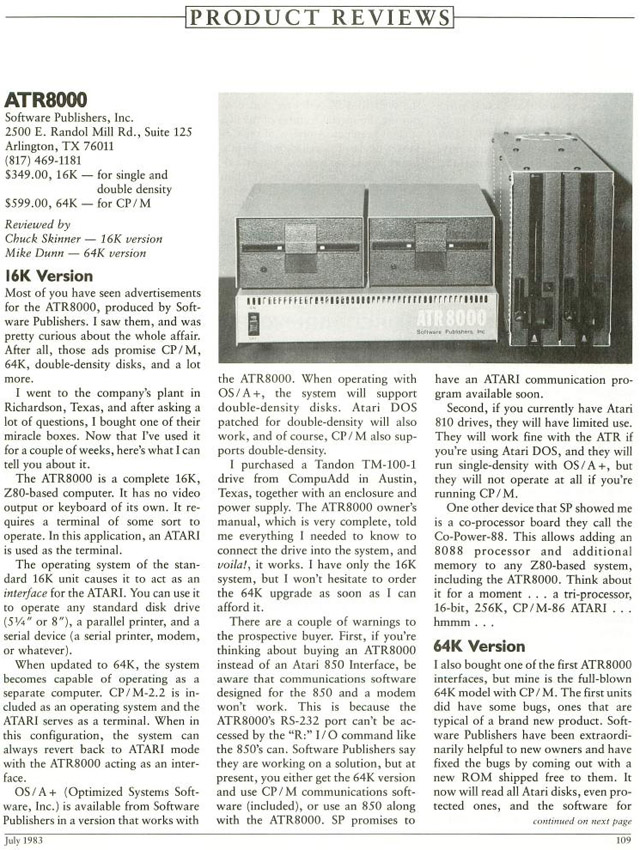

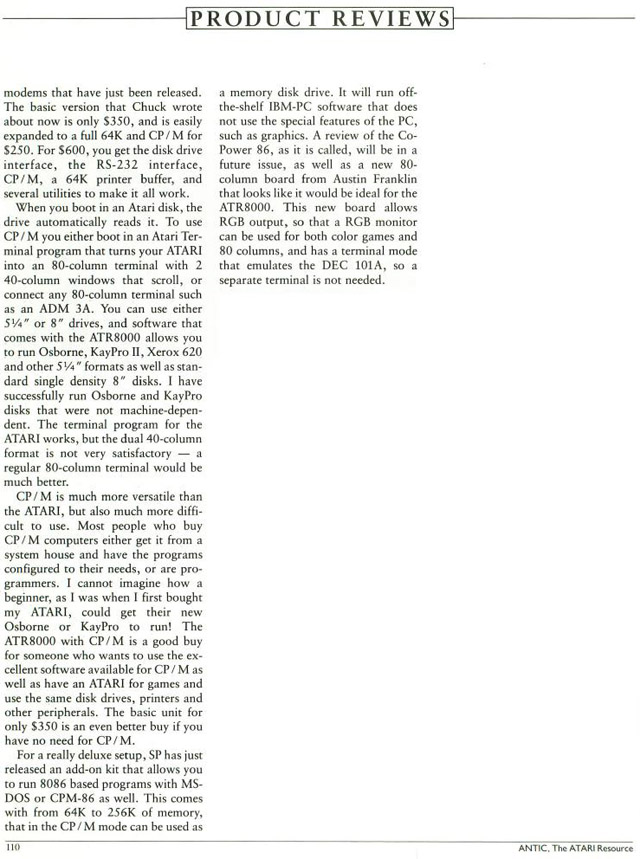

Teraz originál popis v ANTICu volume 2, number 4, júl 1983.

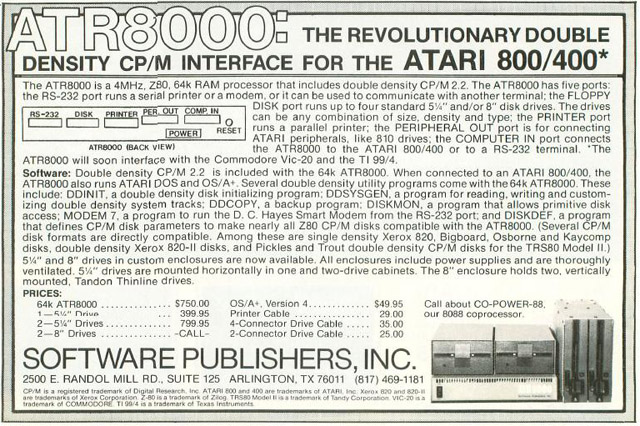

No a na záver dobové inzeráty na toto zariadenie - rok 1983.



Asi budete so mnou súhlasiť - bola to hodne zaujímavá periféria pre ATARI.

______________________________________________________________________________

Rate post:

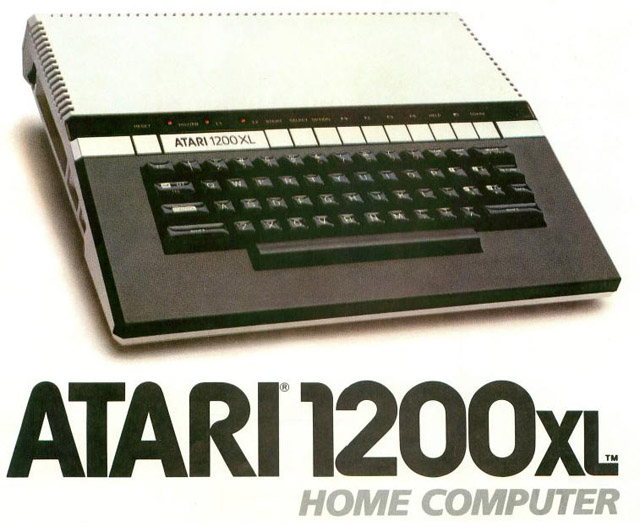

Informácií nikdy nie je dosť a tak nasledujú ďalšie informácie o ATARI 1200XL, pekne je vidieť na ľavom boku miesto na cartridge a na ľavej strane pred ním aj konektory na joysticky.

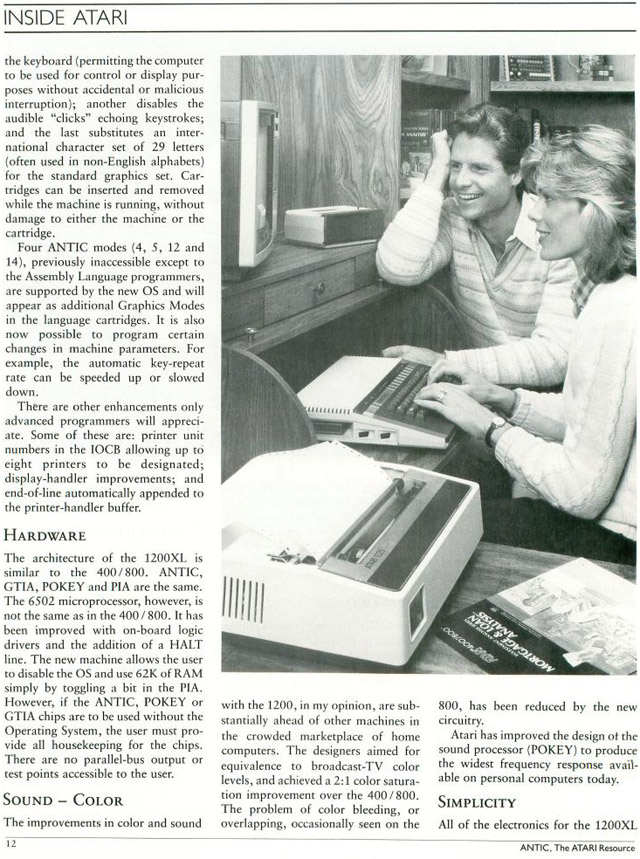

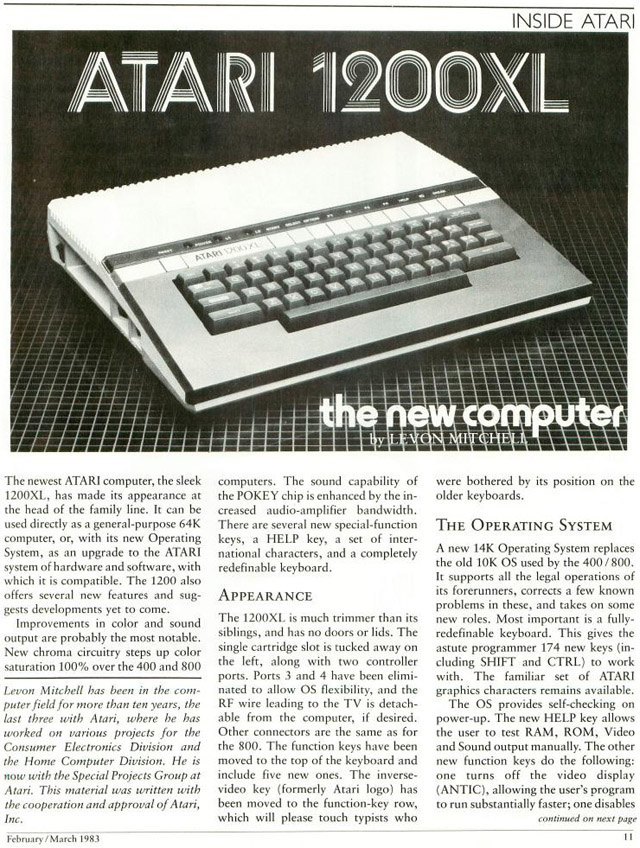

Popis je z časopisu ANTIC, volume 1, issue 6, február-marec 1983, strana 11-13.

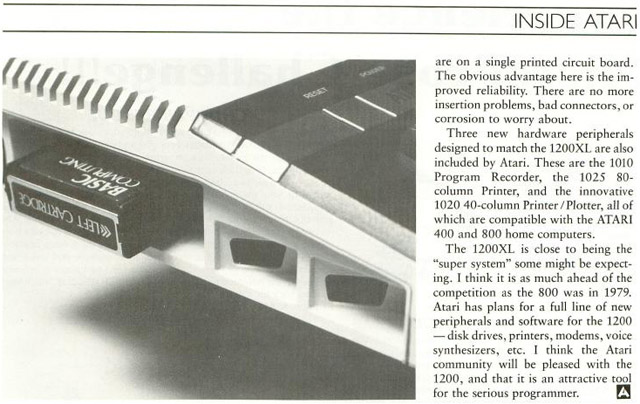

Tak to bude k 1200-ke všetko, v našich končinách je to rarita a ako som už písal, nemá vyvedený systémový konektor, takže nejaké ďalšie externé rozšírenia sú možné len cez konektor SIO. Ale vzhľadovo je to pekný model a to množstvo voľného miesta vovnútri na zabudovanie napríklad floppy jednotky je perfektné.



Computer ATARI 1200XL part 1_2

_______________________________________________________________________________

Rate post:

V poslednej dobe som si stiahol "čítaníčko" zo stránok atarimania, konkrétne časopis ANTIC. Odporúčam každému.



ATARI magazines - www.atarimania.com

Len tak medzi rečou som tam našiel túto hóoooooooodne starú pikošku, ale predsa:

Alan Alda - náš starý známy (od roku 1993 alebo 1994? keď NOVA vysielala M.A.S.H, teraz beží opakovanie na JOJ-ke)  zo seriálu M.A.S.H. sa podľa čísla ANTIC vol.2, number 5 z augusta 1983 strana 14, stal na 5 rokov hovorcom firmy Atari. Podrobnosti si prečítate v tom čísle.



O pár čísel ďalej (ANTIC volume 2, number 9 z decembra 1983, strana 2) z máme ešte jednu drobnú informáciu. Alan bol majiteľom ATARI 800XL, takže atarista ako hrom!





Je pekné si po 27 rokoch zaspomínať, že?

_______________________________________________________________________________

Rate post:



Oživenie modulov K6001 a K6002:

_____________________________________________________________________

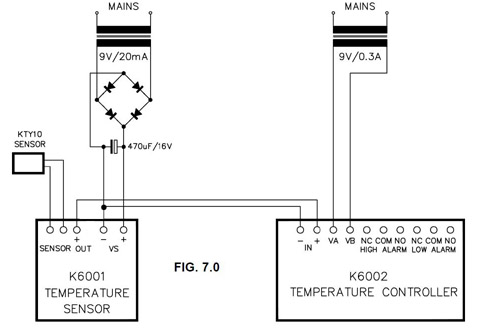

Základné prepojenie modulov K6001 a K6002 medzi sebou:



- má v sebe zabudované aj hodiny, ale fungujú iba pri napájaní 9V/AC, t.j. potrebujú sieťových 50Hz na svoju prevádzku, pri výpadku napájania prestane ísť čas, presnosť  je daná presnosťou sieťovej frekvencie

- nemá v sebe zálohovanie nastavených hodnôt, t.j. buď treba použiť záložný zdroj, alebo nastavovať a nastavovať znova

Obidva tieto problémy budem riešiť v 3. dieli popisu, pretože si to vyžaduje mierny zásah do dosák s plošnými spojmi, pribudne jedna doštička zo súčiastkami navyše. Budú tam aj podklady pre stavbu týchto doplnkov a všetko čo k tomu patrí.

V prípade úprav treba počítať s tým, že do hierarchie dosák pribudne ešte jedna doska, ktorá bude riešiť záložné napájanie a bude obsahovať generátor presných 50Hz pre hodiny. Ak sa regulátor použije pre ovládanie teploty kotla na ústredné kúrenie by bolo dobré urobiť aj zapnutie čerpadla 1x za 24 hodín na dobu 1minúty, aby neprišlo k postupnému zaneseniu čerpadla mimo sezóny.

V prvom rade bude treba doriešiť kde tú štvrtú dosku s plošnými spojmi zaradiť.

_____________________________________________________________________

Rate post:

Konektory pre naše malé ATARI - dôležitý je ich popis. Prečo? Preto, lebo bez popisu sme stratení ak chceme niečo pripojiť.

Len pre vysvetlenie:

ECI + Cartridge - počítače rady XE, v prípade použitia celej zbernice nie je miesto na pripojenie cartridge



paralelný port zbernice - počítače rady XL, port cartridge ešte ostáva voľný na použitie



_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________



_______________________________________________________________________________

Rozširujúci ECI konektor, 14 pinová samička na strane počítača:





_______________________________________________________________________________

Konektor cartridge, 30 pinová samička na strane počítača:





________________________________________________________________________________

Konektor paralelnej zbernice, 50 pinový samec na strane počítača:





________________________________________________________________________________

Rate post:



Táto tlačiareň pracuje v paralelnom móde, preto potrebuje pre svoju činnosť aj modul ATARI 850. Všetky vlastnosti sú popísané na tomto linku z ATARIMAGAZINES.COM:



http://www.atarimagazines.com/compute/issue9/010_1_THE_ATARI_825_PRINTER.php





AKo obvykle schéma zariadenia:



ATARI 825 circuit



________________________________________________________________________________

Rate post:

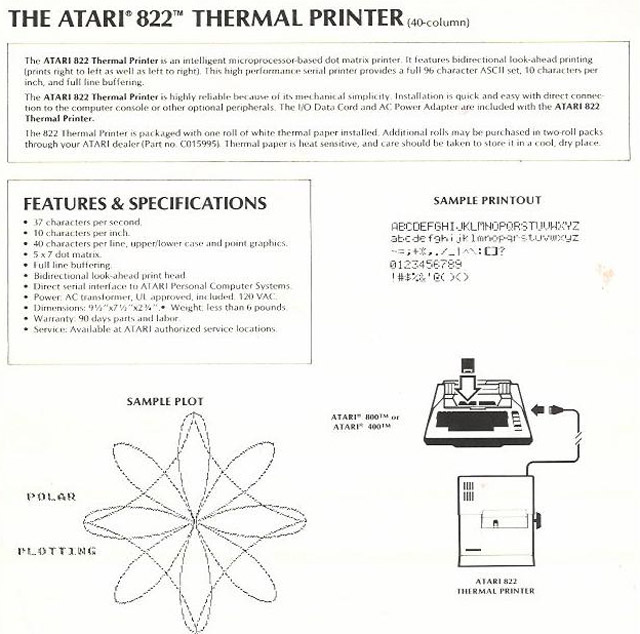

Technickú špecifikáciu som tentoraz nechal v jpg obrázku z originálneho návodu:

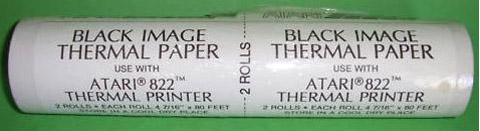

Jedná sa o termotlačiareň, ktorá potrebuje špeciálny termopapier:







Obligátne - schéma:

ATARI 822 circuit

________________________________________________________________________________

Rate post:





Tlačiareň bola určená pre modelovú radu ATARI 400/800.





Nepotrebuje žiadne ďalšie interfejsy, komunikuje priamo cez SIO port.





Rýchlosť tlače: 40 znakov za sekundu, matica 5x7.





Vzhľadom k typu papiera sa hodí na finačné účtovníctvo.





Je náchylná na prehriatie, pracovať dokáže zase po ochladení. Tlačiareň má rozmery 14 x 24 x 30 cm (výška / šírka / hĺbka) a váži 4.7 kg.

a zase schéma (obsah Eprom) a ostatné:



ATARI 820 circuit



ATARI 820 Eprom

_______________________________________________________________________________

Rate post:

Pozor, stránka sa može dlhšie načítať! (Veľa fotografií...)





Mám rád stavebnice Velleman pretože sú funkčné, perfektne popísané a keď sa robí podľa návodu stavia sa dobre a bez problémov. Okolnosti ma donútili hľadať regulátor teploty a skončil som s výberom práve na tejto stavebnici Velleman K6002. Súčasťou K6002 je aj 1 kus K6001 čo je stavebnica snímača teploty. Na rozdiel od bežného termostatu má táto stavebnica dva výstupy, jedne je pre "horný alarm" - zapínanie ventilátoru, alebo klimatizácie a druhý pre "dolný alarm" - napríklad zapínanie ústredného kúrenia. Obidva alarmy sú nastaviteľné individuálne, každý s vlastnou hysteréziou. Pre meranie teploty je potrebné použiť čidlo K6001 - jedno čidlo je dodávané spolu zo stavebnicou - ktoré prevádza teplotu na šírku pulzu. Výhodou tohoto riešenia je to, že čidlo môže byť nainštalované vo väčšej vzdialenosti od regulátora, pričom meranie nie je rušené vonkajšími šumami. Regulátor je vhodný pre profesionálne aplikácie, ale môže sa využiť aj ako bežný termostat.

_______________________________________________________________________________

Technické parametre:

Teplotné čidlo K6001

-          teplotný rozsah vysielača: -40°C až +150°

-          pulzne šírková modulácia 200 µS/°C

-          šírka generovaných pulzov:

pri -40°C :  2ms (± 500µS nastaviteľné)

pri + 150°C : 40ms (± 2500µS nastaviteľné)

Linearita v rozsahu -10°C až +50°C : lepšia než 0.5%

Celý rozsah: lepšie ako 2%

Výstup: prúdová slučka 15mA

Testované do vzdialenosti 50m (vzdialenosť medzi čidlom a regulátorom)

Napájanie: 12V DC ±2V/20 mA max. (jednosmerné napájanie)



 Regulátor teploty K6002

-          alarm pri prekročení hornej a dolnej hranice s indikáciou pomocou LED

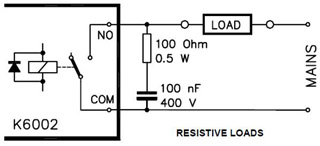

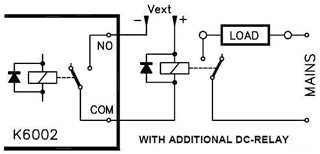

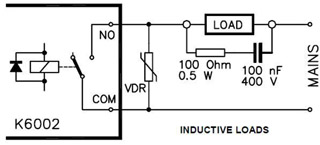

-          dva výstupy rele: 5A/230V AC (striedavé) prepínací kontakt

-          zobrazenie teplty v stupňoch Celzia

-          presnosť ± 0.1°C

-          zobrazenie teploty od -40°C do +150°C

-          čas v cykle 24 hodín s presnosťou elektrickej siete 50Hz

-          nastavenie alarmu od -50°C do +154°C

-          pre každý alarm nastaviteľná hysterézia

-          obsahuje jedno teplotné čidlo K6001

-          napájanie 9V/AC/300mA (striedavé)



Upozornenie:

Táto stavebnica môže pracovať iba pri napájaní striedavým prúdom! (Hodiny.)

 ____________________________________________________

Kto si chce podklady naštudovať dopredu má k dispozícii podrobné inštalačné popisy pre K6001 a K6002 (sú voľne dostupné na Internete):



zipped manual for K6001 and K6002



Rozhodne tu nechcem robiť "step by step" popis osadenia súčiastkami, to je podrobne a perfektne urobené v manuáloch, budeme sa zaoberať postupne tým čo tam práve popísané nie je. Treba počítať s tým že stavebnica má označenie "5" t.j. patrí medzi zariadenia s najvyšším stupňom obťažnosti stavby. Podľa mňa sa to ani tak netýka obťažnosti stavby ako toho, že je potrebné celé zariadenia nastaviť a nakalibrovať, pričom je dobré celý postup niekoľkokrát zopakovať - najmenej 2x.



Dodáva sa "všetko v jednom" v peknej krabici. Ako je Vellemana zvykom súčiastky sú zoradené presne v tom poradí ako ich máte dávať do plošných spojov.

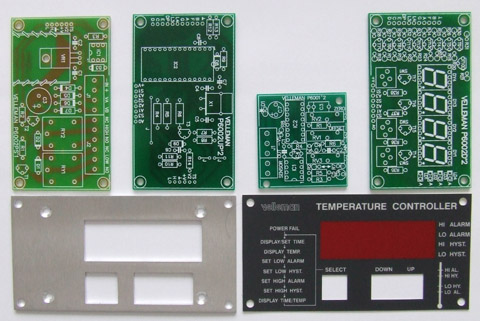

Stavebnica sa skladá z viacerých dielov, (kvalita plošných spojov je perfektná), zaradom v hornom rade zľava doprava:

- doska napájacieho zdroja

- procesorová doska

- doska snímača teploty K6001

- doska displeja

Spodný rad zľava doprava:

- predný panel

- popis predného panelu

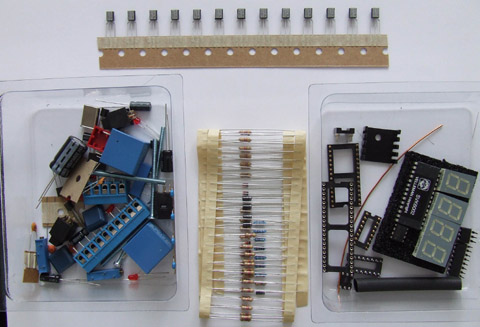

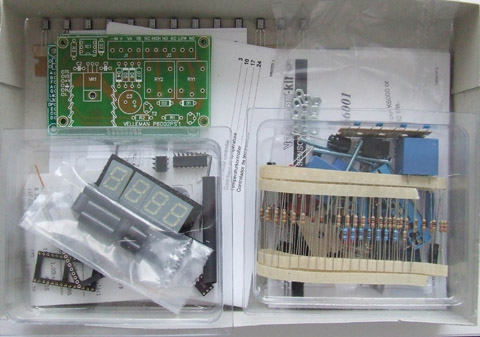

Ukážka obsahu krabice zo súčiastkami:

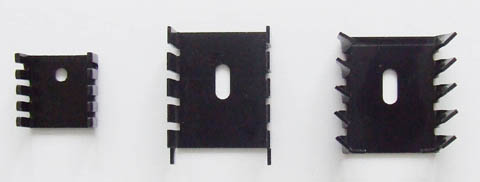

Prvú zmenu som urobil s chladičom pre stabilizátor 7805, pôvodne je dodaný ten úplne vľavo, ja som zohnal ten stredný, vpravo je už ten istý ako v strede, len je už po úprave. Je o poznanie väčší, na doske je pre neho dosť miesta a tak som neváhal s jeho výmenou. Urobil som s ním ešte jednu drobnú zmenu - vyhol som na ňom bočné krídelká - lepšie sa chladí a aj lepšie to vyzerá. Chladiče boli pri fotení položené vedľa seba, tak ten rozdiel vo veľkosti je myslím si jasne viditeľný... pod chladič som pridal veľkú okrúhlu podložku priemeru 10 mm o hrúbke 1mm, teda chladič neleží priamo na plošnom spoji, takto sa omnoho lepšie chladí, pretože vzduch k nemu pristupuje s obidvoch strán.



       pôvodný                             zakúpený                      upravený a použitý

        chladič                                chladič                                  chladič

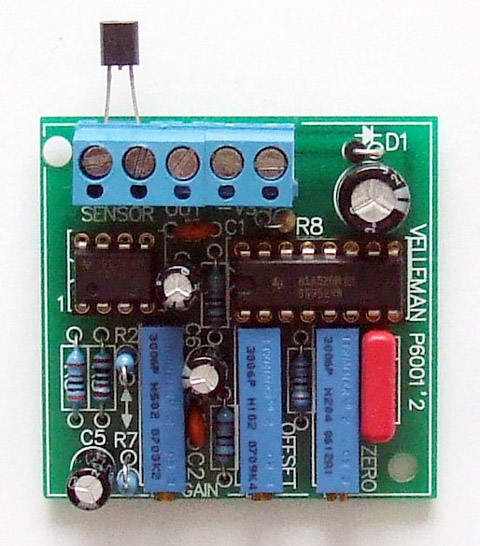

Nasledovala stavba stavebnice K6001 - teplotný snímač, zmena oproti dodávaným veciam je tá, že som použil namiesto normálnych pätičiek precízne pätičky.



Nasledovala stavba zdrojovej časti, akurát som nedal diódy až na plošný spoj, ale sú asi 8mm nad ním, na funkčnosť to samozrejme nemá vplyv, akurát sa lepšie chladia. Pre optočlen som zase použil precíznu pätičku (nie je súčasťou stavebnice, dodáva sa normálna pätička). Je pekne vidieť, že na plošáku je dosť miesta pre nový chladič a nič sa s ničím "nebije".

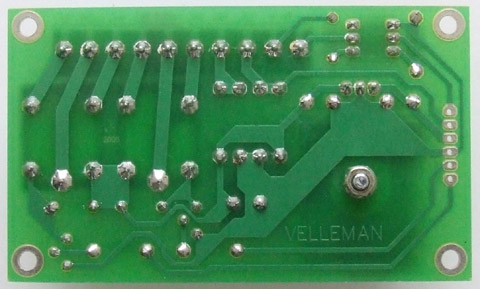

Zadná strana plošného spoja zdrojovej časti, pri malom úsilí sa dá vysledovať v mieste matičky veľká podložka pod chladičom z druhej strany - "presvitá":

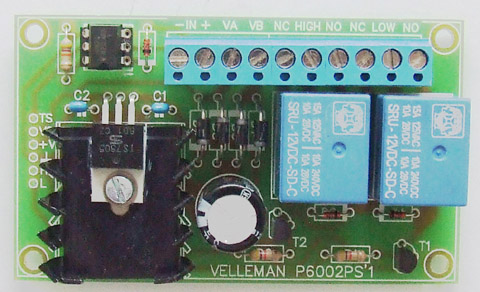

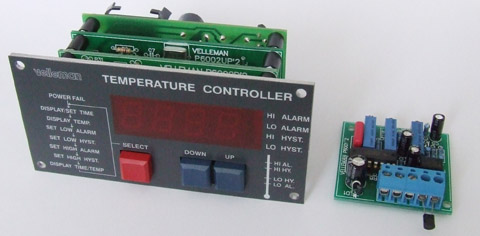

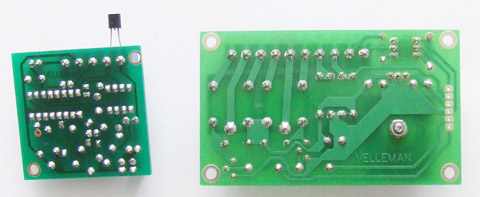

Tu je zozadu plošák teplotného snímača K6001 a ešte raz doska zdroja z K6002:





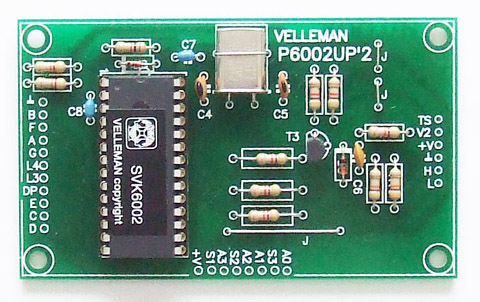

Teraz je na rade procesorová doska z K6002, zase nasledovala výmena originálnej 28 pin pätičky za precíznu, jednoducho z precíznych pätičiek integrované obvody časom "nevyliezajú".

(na mieste C7 je kondenzátor M1, neodporúčajú ho osadiť, ak nebude fungovať ľahko sa dá "vystrihnúť", nepríjemným prekvapením pre mňa bolo že chýbal v krabici zo súčiastkami jeden kondenzátor 18pF - boli po ňom len nožičky, fyzicky tam nebol - na toto nie som u Vellemana zvyknutý, nastúpili "domáce zásoby", toto bol jediný problém pri stavbe)





Zadná strana plošného spoja procesorovej dosky:

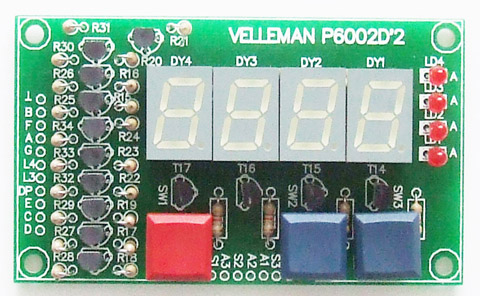

Nasleduje doska displeja, sedemsegmentovky sú zase v precíznej 40 pinovej pätičke, tu by tá pôvodná mohla zostať, ale keď už sa menia pätičky inde tak aj tu!:

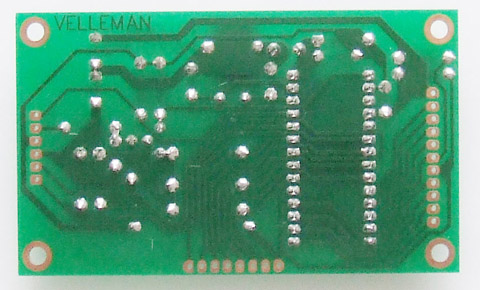

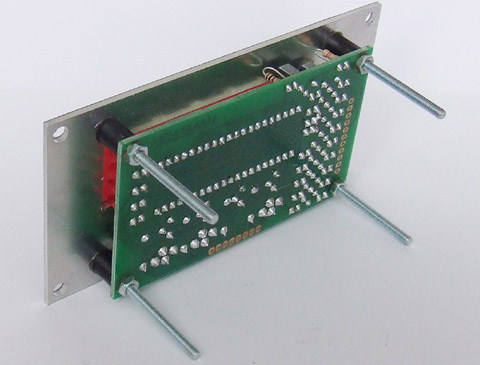

Pohľad na osadenú dosku displeja zozadu:

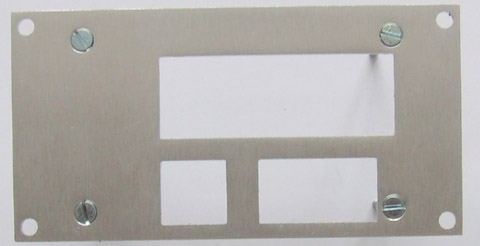

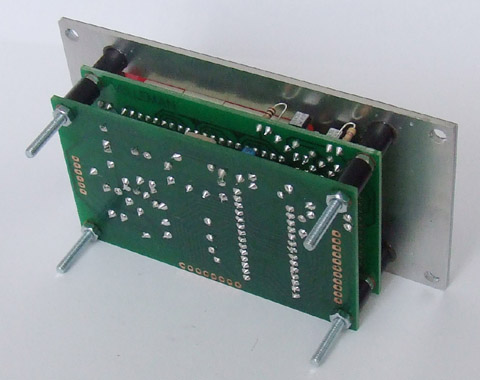

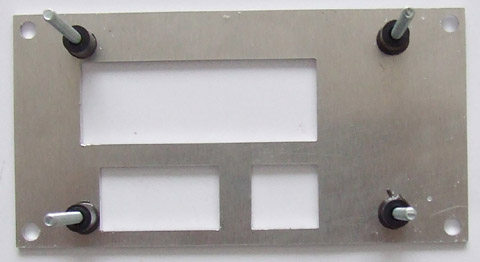

Pretože šróby sa hýbu a bolo by s nim ťažké manipulovať naraz aj s distančnými podložkami a doskou plošného spoja sú prilepené kvapkou Epoxy aby sa nehýbali. Pri lepení bola na druhom konci nasunutá doska plošného spoja aby rozteč vývodov "sedela". Treba si uvedomiť, že z druhej strany príde samolepiaca fólia a ak sa bude manipulovať s doskami mohla by sa táto manipulácia "prejaviť" na prednej strane poškodením samolepky - preto je tu riešením Epoxy. Stačí vždy kvapka priamo pod plastovú vymedzovaciu trubičku, pozor aby ste si nezalepili stranu kde príde doska plošných spojov! Na predchádzajúcom obrázku je lepidlo pekne vidieť na zadnej strane predného panelu v mieste vymedzovacej plastovej trubičky. Z druhej strany počas lepenia dáme lepiacu pásku aby sa ani náhodou lepidlo nedostalo na čelnú stranu panela, to by bol malér.





Pohľad na predný panel ešte bez popisu, ale už bolo použité lepidlo na vymedzenie nastavenia šróbov:

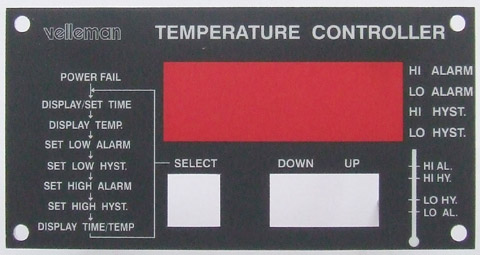

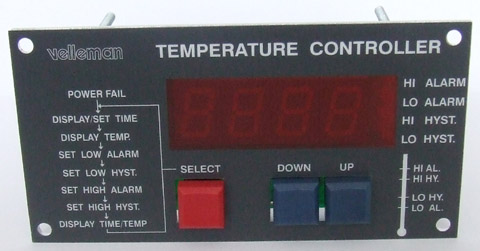

Samolepiaci štítok na predný panel:





Už nalepený štítok na predný panel a nasadená displejová doska:

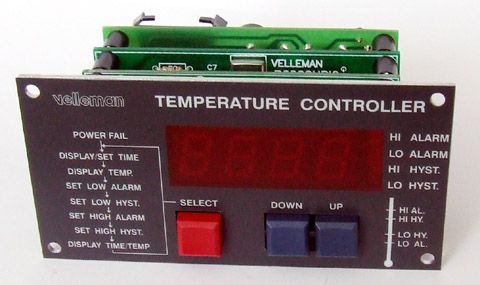

Pridaná procesorová doska:





Osadená aj posledná doska - zdrojová časť:





Pohľad na to isté z druhej strany:

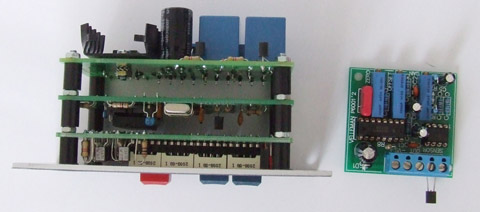

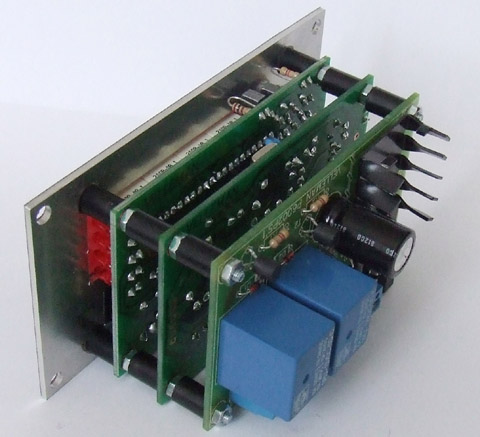

Pohľad na jednotlivé dosky plošných spojov v zariadení:

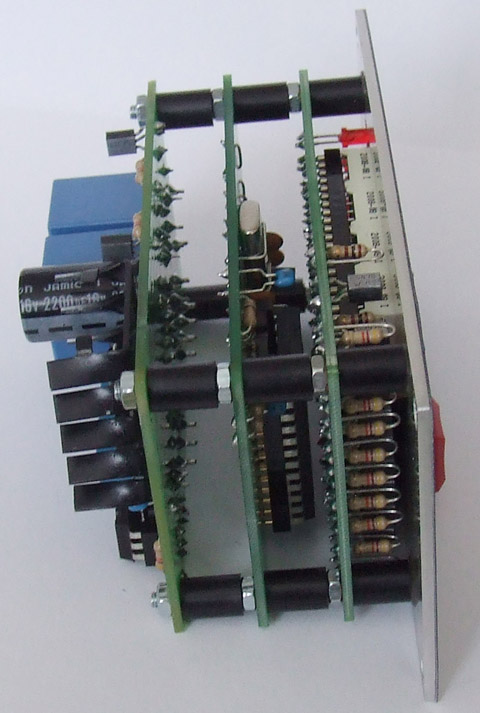

Výsledným produktom je malý kompaktný modul:

- dá sa ľahko nasadiť a zapojiť do rozvodnej skrinky

- alebo sa dá na iné vhodné miesto

- pritom rozhodne nezaberá veľa miesta

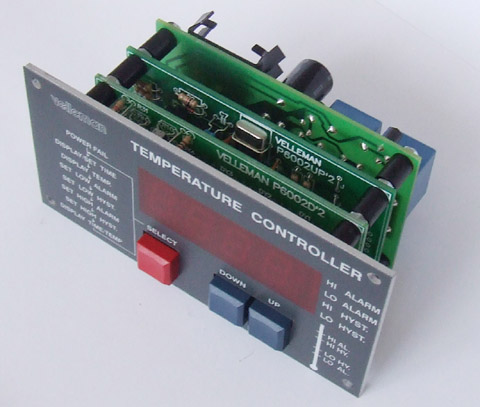

Výsledný produkt obrázok 1:

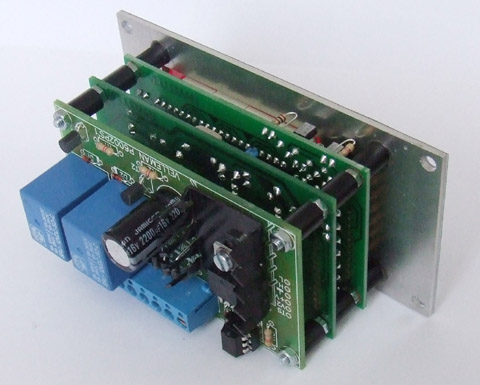

Výsledný produkt obrázok 2:





Výsledný produkt obrázok 3:





Kto to chce vidieť väčšie foto - sú tu k dispozícii zazipované fotografie (5.5MB):



Big Photo Velleman K6002 and K6001



Na dnes to bude pre túto stavebnicu všetko. ďalšie časti sa budú zaoberať nasledujúcimi záležitosťami:



2. časť: oživenie



3. časť: úpravy a všetko ostatné.

________________________________________________________________________________

Rate post:



Zajtra je ďalšia burza na Vajnorskej, minulú som síce nestihol, teda tú 29.5.2010, ale túto nevynechám, ak bude niečo zaujímavé dám vedieť.

5.6.2010 - Tak som sa predsa len na burzu dostal, síce som naplánované niečo iné na víkend, ale veľká voda rozhodla inak. Čo bolo zaujímavé ?

- dosť málo ľudí, býva aj väčšia účasť

- bol aj predaj IO

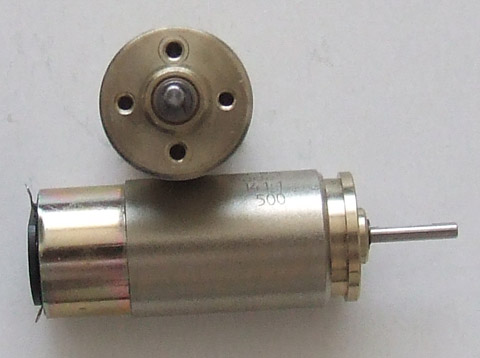

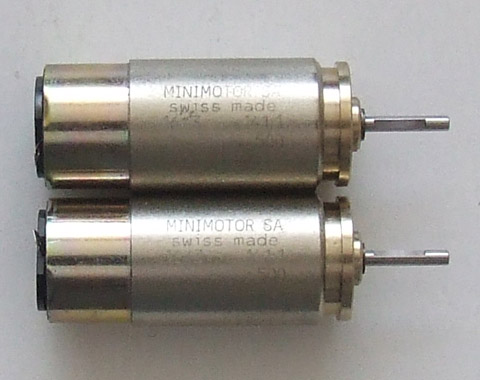

- kúpil som si dve nasledovné vecičky, švajčiarske 12V/DC mikromotorky s prevodovkou, kus za 2.- EU





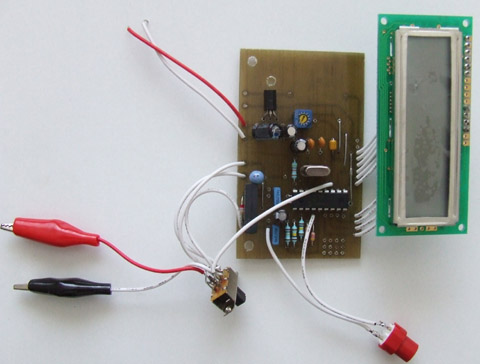

- tou ďalšou vecičkou je kompletný, postavený LC meter za 20.-EU, síce C-meter mám a parádny, niekedy ho popíšem, mne išlo hlavne o meranie cievok, takže som spokojný, už som ho otestoval ide ako hodinky



No to je tak na dnes všetko, ďalšia burza bude až v 25.septembra.
