Tak som dostal do ruky pokazený 21" LCD monitor SAMSUNG SyncMaster, model 204B, na prednom paneli len rýchlo blikala modrá LED-ka a to asi bolo tak všetko čo monitor vykazoval ako svoju činnosť. Po otvorení bolo vidieť, že kondenzátory označené hodnotami aj na obrázku č.1 boli "nafúknuté" t.j. pravdepodobne nemali kapacitu. Tak som v GM-ku kúpil nové elektrolyty, vypájkoval staré a nahradil novými. Poskladal som monitor, zapol a hotovo! všetko funguje. Nedalo mi a tak som pre istotu vypájkované kondenzátory premeral. V strede obrázku dve kapacity 2x330uF mali každý po polovičnej hodnote, jden 151uF, druhý 152uF. Vpravo dolu sú dva 820uF, obidva mali zhodne desatinovú kapacitu - presne 82uF. Posledný kondík vpravo dole má mať kapacitu 330uF, mal presne 1/20 pôvodnej kapacity - 16,5uF - tak s takými šuntami to nemohlo fungovať. 330-ky som nahradil presne 330-kami, 820-ky neboli, tak som dal 1000uF/25V, tu už je trošičku problém s miestom a tak jeden je usadený presne a druhý je cca 3mm nad základnou doskou a je vyhnutý smerom k chladiču, v pohode sa to takto dá urobiť, je tam dostatočné miesto aj na výšku.

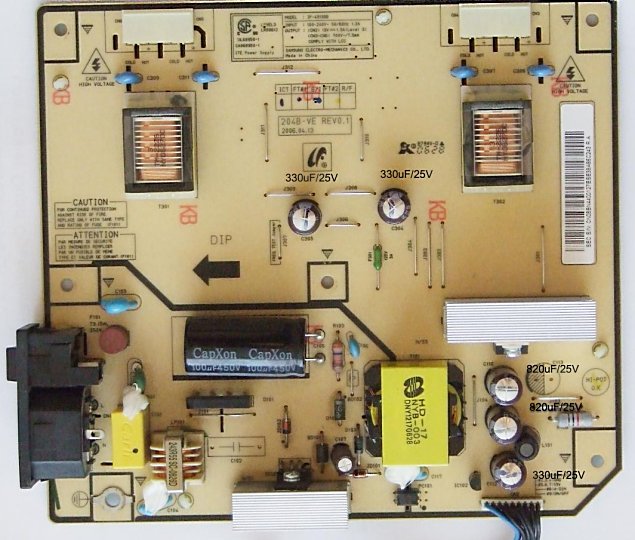

Vybratá zdrojová doska, je vidieť, že označené kondenzátory sú "nafúknuté", obrázok č.1:

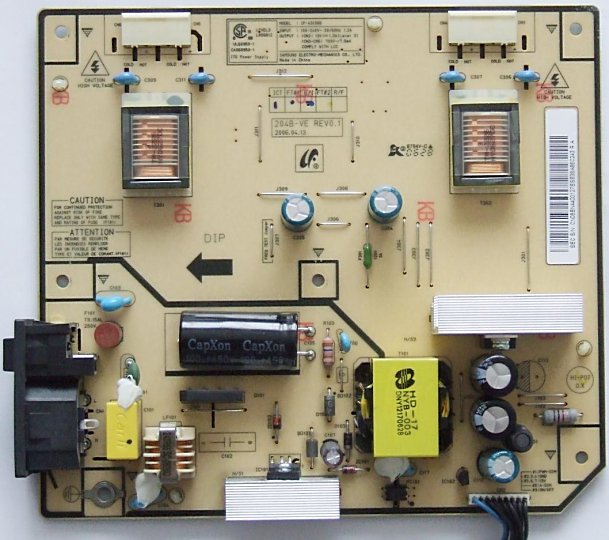

No a doska po oprave, obrázok č.2:

________________________________________________________________________

Poznámka mimo:

- podarilo sa mi dovolať sa k majiteľovi tých spínaných zdrojov, má 4ks, cena je 1.-EU za kus, zobral som všetky štyri ... kto by váhal pri tej cene.

________________________________________________________________________

Rate post:

Burza na Vajnorskej.



Tak sme mali minulý týždeň v sobotu burzu na Vajnorskej. Celkom fajn, boli tam aj zaujímavé veci - napríklad tablet A4 za 20.-EU, slušná cena. Osobne som bol na burze predať staručký osciloskop BM 370, nešlo mi o cenu, ale o to, aby ho niekto ešte používal, 10.-EU sa mi nezdala prehnaná cena. Taká mašinka si to zaslúži. Ja ho už nepotrebujem, mám modernejší. A ako som dúfal, aj sa našiel nový majiteľ, postarší pán a s presnou predstavou ako ho aj "omladiť". Takže som navýsosť spokojný. Teraz som bol na burze po pár rokoch a zisťujem, že fakticky zmizol predaj IO typu LS, pamätí, proste predaj integrovaných obvodov. Škoda a zase škoda. Je iná doba, dnes nikto nič nerobí, všetko sa kupuje hotové. Videl som tam dva parádne spínané zdroje ( dodáva 3 napätia: 5V/1.35A + 2x 12V/0.08A) majiteľa poznám, tak mu zajtra volám či ich ešte má... Boli tam aj také 12" LCD displeje z nejakých zariadení, pripojiteľné na video a audio vstup, na cenu som sa ani nepýtal. Boli totiž príšerne ťažké (tipujem váhu tak na 3.5 kg) a na hrúbku mali dobrých 12 cm - a to nemali v sebe ani zabudovaný zdroj - jednoducho nepužiteľné - škoda.Kolega vedľa mňa predával originál ruské digitrony spolu s pätičkami za 2.-EU kus, paráda, ale toto už mám za sebou aj pri všetkej nostalgii k digitronom, ale posielam obrázok, bol to tento konkrétny model IN-17:

Nie je problém zohnať staršiu dosku do PC spolu s procesorom a RAMkou, staršie videokarty boli k dispozícii tiež. Je tam aj jeden chlapík, čo predáva hafo (haldu) spínaných a nespínaných zdrojov, má toho niekoľko (4) veľkých krabíc, takže ak niečo také zháňate, určite si aj vyberiete.

Takže zbohom marcová burza, chystajme sa na ďalšiu, včas o nej dám vedieť, konať sa bude 29.mája 2010, to je zase za pár dní...

_________________________________________________________________________

Rate post:

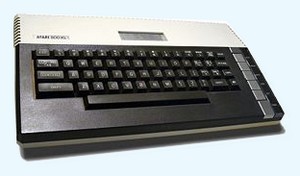

Vyrábal sa v rokoch 1982- 1983. Od ATARI 600XL sa líši tým, že používa väčšiu skrinku a má v základe 64kB RAM. Ostatné parametre sú zhodné. Model Atari 800XL bol náhradou za počítač Atari 800. Jeho určenie bolo pre serióznu prácu a tak mal aj výstup obrazu na monitor, rozmery boli väčšie vďaka väčšej pamäti (!).

Ak si dobre pamätám, tak v roku 1986 som si v lete v Tuzexe objednal magnetofón (dodacia lehota 6 týždňov...) a asi tak týždeň predtým než mgtf prišiel som si kúpil ATARI 800XL-ku. Parádna mašinka, výborná klávesnica, ale ten záznam a čiítanie cez magnetofón - to bolo pre silné osobnosti... Počítač stál 1050.- TK, cenu magnetofónu si už nepamätám, ale bol dosť drahý. Software nebol k dispozícii žiaden, len po kamarátoch. Nakoniec sa objavili ATARI kluby ktoré riešili výmenu programov a konečne sa objavila aj literatúra, ale tým spomienku ukončím, nebudem to tu príliš rozťahovať.

Robili sa 3 verzie (tu sú schémy):

normálna:

standart ATARI 800XL

verzia s čipom Freddie:

Freddie ATARI 800XL

verzia s výstupom v norme SECAM - francúzsky trh:

SECAM ATARI 800XL

________________________________________________

Rate post:

 Tak sa blížil Forever a ja som na neho nechcel ísť s malým čiernobielym televízorom a tak som sa začal pozerať po "šuplíkoch". Pred časom (minulý rok) som zohnal z GM 5" LCD display s označením F-MH500V. Bol piatok 19.3.2010 cca 7 hodín ráno, mal som v ten deň voľno. Začal som zo stavbou, o 9.00 som odbehol do mesta vybaviť povinnosti, išiel som do GM na nákup (stavebnica nf zosilňovača), vrátil som sa o 1/4 na 12 a asi tak o 16.00 bolo hotovo a to mi ešte na poslednú chvíľu zahaproval regulátor hlasitosti, našťastie som mal podobný, aj keď  o poznanie menší. Odhadujem celú stavbu tak na cca 4,5 hodiny času, veď som robil a chystal si aj iné veci. Najviac času zabralo rozmýšľanie nad tým ako to urobiť, čo bude nasledovný krok a či to nebude zase brániť iným veciam v umiestnení.

Displej využíva ako nosnú konštrukciu kovový rámček a tak pri požiadavke na čo najmenšiu veľkosť je ho možné zabudovať do zariadenia bez plastového krytu.

Napájanie displeja:

Napájanie dipleja sa prevádza cez štvorpinový konektor, jeden pin je nezapojený, nachádza sa pri pohľade zozadu vľavo dolu.

Červený vodič .... +12V, čierny vodič .... 0V, žltý vodič - video vstup, kompozitné video normy PAL

Regulácia jasu podsvietenia:

Reguláciou jasu podsvietenia môžeme zlepšiť kvalitu obrazu pre zmene svetelných podmienok. Regulácia sa prevádza pomocou lineárneho potenciometra hodnoty 100k. Potenciometer je pripojený na trojpinový konektor (Bright), pri pohľade zozadu sa nachádza vpravo dole - nasleduje pripojenie:

Červený vodič - jedna strana potenciometra, čierny vodič - bežec potenciometra, žltý vodič - druhý koniec dráhy potenciometra.

Tu dopredu upozorňujem že som použil potenciometer o  hodnote 25k/lin. 100k/lin čo som mal doma mal prerušenú dráhu a tak prišli na svoje "zásoby". A pretože to bez problému chodí aj s tým 25k/lin tak som ho použil.

Parametre displeja:

model - F-MH500V

uhlopriečka - 5"

rozlíšenie - 320xRGBx234

rozteč bodov - 0,107(h)x0,319(v)

svietivosť - 300cd/m2

zorné uhly - nahor: 15%, dole: 35%, vľavo, vpravo: 55%

Napájanie - 12V/450mA

vstup - video PAL

teplota okolia - 10- 30 stupňov Celzia, vlhkosť 70% RH max

_________________________________________________________________________

Po "vykuchaní" samotný displej má nasledovné rozmery:

šírka - (width) 150mm

hĺbka - (depth) 17mm

výška - (height) 93 mm

_________________________________________________________________________

Takto to mám zapojené:

________________________________________________________________________

Je jasné, že ešte potrebujeme nejaký malý nf zosilňovač, najlepšie nejakú skladačku, aby to bolo rýchlo hotové a funkčné. Kúpil som v GM stavebnicu nf zosilňovača označenú ako KMJ7233, je to výkonový nf zosilňovač 1,9W s nesymetrickým napájaním od 1,8 až do 15V. Plošák má rozmery 40x50mm, takže sa naň miesto niekde nájde. Poskladať ho z tejto stavebnice bola práca na cca 10 minút. Pretože nepotrebujem výkon 2W, kúpil som si reproduktor s impedanciou 50 ohmov, krásne hlasito hraje a výkon je dostatočný - tých cca 0.2W stačí.

Teraz otvoríme zadnú stranu skrinky, vľavo dolu je konektor na pripojenie napájania + videovstup 4pinový, vpravo dolu je vidieť 3 pinový konektor na jas (Brightness):

Vykucháme displej a začíname tvoriť vlastnú skrinku, použil som na to cuprextitovú dosku, dobre sa reže, vŕta a hlavne ju mám... vrchný potenciometer je na ovládanie jasu, spodný je hlasitosť.

tu sa už vyvŕtali otvory pre poteciometre a pre uchytenie displeja na hlavnú dosku, otvory pred potenciometrami sú pre prípadné prevlečenie prívodných káblikov k potenciometrom (nejako sa cez ten cuprexit musím dostať!):

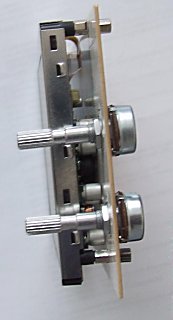

bočný pohľad na to isté, len aby bolo vidieť ako je to urobené, pekne je vidieť že displej je skutočne tenký, pre potenciometre sú vyvŕtané pomocné dierky, aby sa nestáčali:

pohľad predná stena, bez displeja:

pohľad zadná stena:

osadený nf zosilňovač + napájanie displeja + zapojený regulátor jasu - pozor čo šuplík dal, mám tam teraz 25 k/linear - v pohode, predpísaný je 100k, nf zosilňovač má napájanie cez filtračnú cievku, aby sa neprenášalo rušenie zo spínaných zdrojov, napodiv veľmi účinné, dôležité je ale aj zemnenie nf.zosilňovača do jedného bodu:

v podstate už celé zapojenie mimo reproduktora, tu je už vymenený potenciometer hlasitosti, jednoducho stratil na jednom koci odporovej dráhy kontakt a mne nešlo úplne stíšiť hlasitosť, tak nastalo hľadanie a "rezervy" sa našli a dalo sa to dokončiť:

a spolu s reproduktorom, na druhej strane je urobený otvor cca 6 mm priemer, nech má kade "vyfukovať" vzduch, je tu vidieť aj narýchlo urobená zošikmená podložka pre optimálny uhol sledovania obrazu. Podotýkam, išlo to na druhý deň na Forever a tak to bolo treba urobiť rýchlo a efektívne.

Takto to vyzeralo na Foreveri (toto som ale fotil doma, pretože tam si foťák nezobral), na ľavej strane odzvrchu:

- video IN

- audio IN

- 12V

a ešte jedna:

Moaré vzniklo pri fotení (interferencia LCD displeja a fotoaparátu), obraz je pri priamom sledovaní čistý. Odber pri 12V (používam spínaný zdroj) je 0.37A, t.j. o niečo menej ako v katalógovom údaji. Po chvíli sa monitor zahreje, ale nie je to nič strašného, displej je na dotyk teplý - nie horúci! (príkon je necelých 4.5W), zatiaľ mi najdlhšie bežal v kuse cca 10 hodín.

Ešte na záver rozmery:

- hľbka (depth) 40mm

- šírka (width) 150mm

- výška (height) 93mm

Hĺbka by mohla byť asi o 4 mm menšia, ale zase mám také distančky, ktoré majú 20mm na výšku - tak som ich použil.

_________________________________________________________________________

Takže na požiadanie pridávam link na fotky vo vyššom rozlíšení, pozor má to vyše 9 Mbyte:

LCD5 Big photo

_________________________________________________

Rate post:



SIO2PC je rozhranie, ktoré emuluje cez sériový port PC disketovú mechaniku. Je to cesta pre tých, čo majú ATARI, ale nemajú disketovú mechaniku, podmienkou je voľný port RS232 na počítači. Neskúšal som či dokáže bežať aj pod prevodníkom USB-RS232, nemám s tým skúsenosti a nemám k dispozícii uvedený prevodník (USB-RS232). Je postavené na známom čipe MAX 232 čo je prevodník RS232/TTL. SIO2PC som postavil na malej univerzálnej doštičke pred 5 rokmi. Ako sa tak teraz pozerám na tú doštičku, kľudne to mohlo byť minimálne o 1/2 menšie, je tam veľa voľného miesta.  Pre správnu funkciu je potrebné na uvedených miestach použiť skutočne tantalové kondenzátory, inak sa môžeme dočkať nemilých prekvapení.  V tomto zapojení "behá" aj spolu s disketovou jednotkou. Jumper slúži ako prepínač pre SIO2PC alebo APE - podľa toho s čím narábame. Pre prácu s ASPEQT je spojenie nastavené pre SIO2PC.Ako je známe, disketová jednotka ATARI sa pripája cez ATARI SIO rozhranie. Je to 13 pólový konektor na pravej zadnej strane ATARI. Prenosová rýchlosť je nastavená tak ako u originálnej disketovej mechaniky na 19200Bd, pri nahrávaní sa dokáže automaticky prestaviť na 57600Bd, to už je cvrkot ostošesť. Existujú aj rozhrania čo majú 2ks IO + tranzistor atď. ale v jednoduchosti je sila. S rozhraním nie sú problémy, naďalej platí 3x skontroluj a až potom zapni - za chyby sa inak platí. Rozhranie je možné zabudovať aj dovnútra počítača. Samozrejme je možné tento interface urobiť aj menší, ale zase takto sa v tom dá lepšie "vŕtať" a upravovať. Odporúčam prepojenie počítač-PC realizovať pri vypnutých zariadeniach a až potom zapnúť obiva kompy, takto s tým nemám najmenší problém. Schéma je tak "daná" že je viacero podobných zapojení, ono ten šváb veľmi nepustí urobiť to inak, ale aspoň je to bez problémov reprodukovateľné.

Asi je načase uverejniť schému:

SIO2PC circuit

_________________________________________________________________________



Autorom prvého SIO2PC rozhrania je Nick Kennedy, link na jeho stránky:

Nick Kennedy SIO2PC project

schéma SIO2PC od Nicka Kennedyho:

Nick Kennedy SIO2PC

Software je určený pre prácu po DOS-om, je zadarmo. Osobne som ho skúšal na notebooku 486-ke, 75Mhz - v pohode. Na notebooku 33Mhz 486-ke som ho nerozbehal.

_________________________________________________________________________



Potom nasleduje software APE pre DOS aj Windows, pozor plná verzia je platená. Free verzia má obmedzenia a má úmyselné oneskorenia spustenia atď.

Software APE

_______________________________________________



ďalší v poradí je ATARI 810 - a disk Drive Emulator:

ATARI 810 - Disk Drive Emulator

P.S.: tu som dal priamo software, pretože link je už pár dní nefunkčný, tak toto neviem ovplyvniť.

Pôvodný link:

(http://retrobits.net)

19.04.2010 - tak už zase funguje odkaz:

Download ATARI 810 emulator

soft je zdarma

______________________________________________________________________________________

A bomba je ponechaná nakoniec, jedná sa o software ASPEQT (beží pod Win XP, aj pod Linux-om) a je zadarmo, odporúčam ho na prácu, je ľahký na používanie a bezproblémový pri používaní:



Manual ASPEQT



Download software ASPEQT



Emuluje 8 disketových mechaník, dokáže bežať v ultra móde, atď. Prepínač je nastavený na polohu 1-2, a nastavenie ASPEQT skontrolujte, aby bolo nastavené podľa RI handshaking.



Ako som už písal, odporúčam ASPEQT, pretože je "chodivý".

______________________________________________________________________

Rate post:

RAMdisk je vec čo má na ATARI svoje pevné miesto. Pin č.14 IO 6520 je portom PB4, nastavenie do log.0 je príznakom práce s RAMdiskom. Existuje zapojenie s IO 74LS00, ale zdá sa mi zbytočné použiť IO, keď to v pohode zvládne jeden tranzistor. V prípade použitia normálnej, nie super svietivej diódy treba odpor 1k5 zmeniť na 470 ohm.

________________________________________________________________________

Rate post:

Takže teraz sľúbené schémy napájacieho zdroja, je tu aj popis napájacieho konektora:

Schéma napájacích zdrojov pre ATARI + popis napájacieho konektora:



Power supply for ATARI



Blokovacie kondenzátory je potrebné umiestniť čo najbližšie k stabilizátoru - zabraňujú jeho rozkmitaniu. Nakreslil som tri zapojenia, ktorými sa dá nahradiť pôvodný zdroj, sú odstupňované podľa výkonu. Dióda D5 slúži ako chranná dióda ak je v počítači veľká filtračná kapacita. Na vstup počítača (na jeho konektor) treba dať ochrannú výkonovú Zenerovu diódu 5.6V.

Stabilizátor potrebuje celkom rozmerný chladič, preto neskúšajte použiť chladič rozmerov 2x2cm, je to cesta do pekla. Potrebný rozmer je aspoň 5x10cm s rebrami na výšku minimálne 2cm.

Počítače  majú základný odber okolo 0.8A (prerobená ATARI 600XL na 64kByte RAM) a 0.7A (originál ATARI 800XE), pri 30 percentách účinnosti sa 70 percent tepla musí vyžiariť práve týmto chladičom - preto je dobré ak je na povrchu skrinky, alebo má skrinka dobre vyriešené vetranie.

K napájaciemu zdroju to bude asi už všetko, jednoznačne odporúčam prejsť na spínaný zdroj = úspora miesta, hmotnosti, nižší príkon.

Pridané: (12.04.2010) - odber ATARI 130XE=0.64A, pekne vidieť ako pri novšej technike aj s väčšou pamäťou ide odber nadol...

_______________________________________________________________________

Rate post:

Pomocou tohoto jednoduchého zariadenia vieme v každom okamžiku či máme pripojený interný Basic alebo nie. Pripájame sa na nožičku č.18 obvodu MMU (Memory Management Unit). Obvod nájdete ľahko, pretože je jediný, ktorý má 20 nožičiek. Ak sa použije normálna LED, odpor musí mať hodnotu 330 ohmov.

_________________________________________________________________________

Rate post:

- tak toto je už dnes naozaj periféria, ktorá je odsúdená na zánik a presun do múzea.. Existovalo viacero druhov magnetofónov, problémy s kvalitou záznamu ale boli vždy dosť veľké. Problém kolmosti stopy (nahrávalo sa na 1/4 šírky pásky z jednej strany, hlava bola stereo), tak problémom bol aj fázový záznam, kde pri prehrávaní nestabilné kapacity (veľký rozptyl hodnôt a veľká tepelná závislosť) v magnetofóne vo frekvenčných priepustiach spôsobovali nemalé problémy. Problémom boli aj dosť vysoké zvolené frekvencie pre záznam nuly a jedničky. Rýchlosť záznamu bola zúfalo pomalá. Malý šróbovák (aj keď je to nespisovne) bol pomaly povinnou výbavou, pretože páska z iného stroja bola často nečitateľná a bolo potrebné nastavovať kolmosť hlavičky. K tomu prirátajte nekvalitné kazety, EMGETON tie boli preslávené (aj keď v opačnom význame a pravidelné čistenie hlavičky bolo priam povinné), FUJI tiež za veľa nestáli. Zo SONY kazetami pritom problémy fakticky neboli.



Predstavte si situáciu, keď ste si kopírovali program z požičanej kazety - najlepšie tak v dĺžke cca 40kByte:

1 - najprv sa nahral kopírovací program

2 - 10 minút trvalo nahratie programu

3 - ďalších 10 minút sa ukladala kópia

4 - spustili ste nakopírovaný program

5 - pár blokov tesne pred koncom programu nahrávanie spadlo ...

6 - polhodina v háji a program bol v nenávratne

7 - mohli ste si to zopakovať  - goto na bod.1



Až tu zrazu vyskočilo TURBO 2000, autor J.Richter. Znamenalo to síce malú prerábku magnetofónu, ale kvalita záznamu a schopnosť správneho čítania rapídne vzrástla, časy nahrávania sa radikálne znížili. Magneťák naďalej fungoval ako pôvodné zariadenie, ale vedel sa prepnúť do módu TURBO. Postupne sa objavili  veci ako TOS 4.1 (Turbo Operačný Systém - bol aj na cartridge). ktorý vlastne simuloval disketovú mechaniku, pretože vedel zapisovať a čítať podľa názvu na páske, ale som rád že aj toto je už za nami. Napriek všetkým vymoženostiam sa z kazeťáku disketová jednotka nestala. V dnešnej dobe SIO2PC, SIO2SD, SIO2IDE, SDrive, KMK periférií nevidím dôvod ďalej dopodrobna  sa magnetofónmi zaoberať. Gumičky a obloženia sú opotrebované a tak je čoraz ťažšie tieto periférie udržať v chode. Osobná skúsenosť bola taká, že XC12-ke pomohlo keď som vybral dvierka, pretože inak dvierka tlačili kazetu do nedefinovateľnej polohy. Držať prstom pritlačené dvierka ma nebavilo... Inak po 17 rokoch som skúsil prehrať veci z diskiet, ktoré som si nechal (žeby predtucha?) a na mechanike XF551 naprosto bez problémov. Skúsil som veci z pásky - zabudnite ... už som sa XC12-ky zbavil a nehodlám sa k nej vrátiť. V dnešnej dobe skôr vidím to, že sa magnetofóny "kanibalizujú" pretože obsahujú jednu nenahraditeľnú vec - konektor. Ten, ktorý používajú iné zariadenia ktorými chceme magnetofón nahradiť. Takže venujme tejto periférii tichú spomienku ...



P.S. - samozrejme boli aj iné mgtf, ale tie sa v našich končinách pravdepodobne neobjavili, takže iné podklady nemám.

_________________________________________________________________________

Tape recorder 410

Tape recorder 1010



Magnetofóny 1010 sa vyrábali v dvoch prevedeniach,

rozdiel bol v mechanike, bolo iné poradie kláves:

1010 Program Recorder -- Chelco verzia

Klávesy: REC PLAY REW ADV STOP/EJ PAUSE

1010 Program Recorder -- Sanyo verzia

Klávesy: REC PLAY REW ADV PAUSE STOP/EJ

Tape recorder XC 11

Tape recorder XC12



__________________________________________________________________________

Tu sú zapojenia jednotlivých typov:



Tape recorder ATARI 410

Tape recorder ATARI 1010

Tape recorder ATARI 1010s

Tape recorder ATARI XC11

Tape recorder ATARI XC12

_________________________________________________

Rate post:

- náš počítač má zabudovaný Basic. Postupom času sa na počítači objavili tri verzie Basic-u A,B,C. Odporúčam používať najnovšiu verziu - C. Ako spoznáme ktorú verziu máme v počítači ?

Zadajte príkaz: PRINT PEEK (43234)

- 162 je to revízia A

-   96 je to revízia B

- 234 je to revízia C

Tu máme všetky tri verzie Basic-u, sú to binárne súbory priamo na napálenie do Eprom.

Basic version A,B,C

________________________________________________

Samozrejme tento Basic nepatrí medzi najrýchlejšie, čo ale nemusí vždy prekážať.

ATARI BASIC instructions

ATARI BASIC Reference manual (pdf 3.7MB)

________________________________________________________________________

Existuje utilita, ktorá umožňuje pripájať za behu počítača Basic a aj ho odpojiť -  Basic switcher. Je to ATR súbor.

Basic ON/OFF switcher

________________________________________________________________________

Nasledovne sa objavili aj ďalšie verzie Basic-u od iných firiem. Veľmi známe sú Basic XL a Basic XE od firmy OSS, čo sú cartridge, ktoré sa zasunú do slotu počítača. Pamäťový priestor zaberajú 8kByte, ale Eprom má 16KByte, 4kByte sú pripojené stále a v priestore 4Kbyte sa objavujú 3 banky po 4kByte. Ich rýchlosť je asi 3 až 4x vyšia ako u pôvodného Basic-u a umožňujú už štruktúrované programovanie. Basix XE dokáže využiť väčšiu RAM čo má k dispozícii - pri počítači ATARI 130XE.

Schéma cartridge Basic XL, Basic XE, spolu s binárnymi súbormi do Eprom:

cartridge BASIC XL + EPROM

cartridge BASIC XE + EPROM

Systémové procedúry pre Basic XE (ATR súbor):

BASIC XE system extended software

_________________________________________________________________________

Potom nasleduje Turbo Basic 1.5 , autor Frank Ostrowski, nahráva sa pod ROM OS, beží 4x rýchlejšie, má kompilátor - potom je ešte asi tak 2 až 3x rýchlejší. Umožňuje štruktúrované programovanie. Po skompilovaní dáva navyše k dispozícii ešte asi 4Kbyte RAM pre Basic, t.j cca 41 Kbyte. (ATR)



Turbo Basic 1.5, autor Frank Ostrowski

Tu na okraj ešte malá poznámka:

Ak chcete zkompilovaný  program Turbo Basicu spúšťať automaticky treba urobiť nasledovné kroky:

- súbor runtime2.exe treba premenovať na autorun.sys

- zkompilovaný súbor s koncovku ctb treba premenovať na autorun.ctb



Existujú aj upravené verzie, pretože napríklad pod BiboDOS-om nebežal TurboBasic, pretože sa ukladajú obidva pod OS a tam to robilo spolu neplechu. Teraz to už funguje (ATR):

TURBO BASIC 1.5 BiBoDOS

Potom je aj upravená verzia DOS 2.5, ktorá po zavolaní DOSu z TB dokáže stlačením B spustiť nanovo TurboBasic (ATR súbor):

TURBO BASIC 1.5 DOS2.5 "B"

Turbo Basic Command List, Turbo Basic Manual (ATR, TXT):

TurboBasic Command List, Turbo Basic Manual

______________________________________________________________________

Existujú aj iné verzie Basicu, ale tie sa málo používajú, takže ich nebudem ďalej spomínať, tu uvedené sú najpopulárnejšie.

______________________________________________________________________



Rate post:

Napájací zdroj pre malé ATARI je oblasť na dlhšie rozprávanie.

Dnes som zistil, že skoro celý článok zmizol a tak ho môžem písať odznova... to ma fakt potešilo, skvelé.

Ak chcete použiť pôvodný zdroj, t.j. ak ho chcete opraviť čítajte ďalej, inak skáčte na koniec tohoto článku - Použitie spínaného zdroja.

____________________________________________________________________

Verzia A - oprava pôvodného zdroja:

Štandartne je zaliaty epoxidovou hmotou, ktorá veľmi výrazne obmedzuje odvod tepla a preto sa potom počítače (teda ich zdroje) prehrievajú (ak sa rozšíri pamäť, tak zase stúpa odber a klesá spoľahlivosť zdroja), vykazujú chyby vo farbách a čo je najhoršie ak sa preruší spoločný vývod stabilizátora 7805-ky na zem, dostane počítač do seba plné napätie zdroja. Výsledkom sú potom zničené RAM pamäte (sú najbližšie k napájaciemiu konektoru) a ak počítač obsahuje obvod Freddie tak ten odchádza do večných lovíšť tiež. Samostatnou kapitolou je rozobranie takéhoto zdroja, pretože to vyžaduje pomocné náradie - šraubovák - vraj je to spisovný výraz - hi... a kladivo. Po obvode osekáme spodok, aby sme ho dokázali vylomiť a nastupuje hrubá sila - musíme rozsekať zalievacu hmotu. Pritom treba dávať pozor na to, aby sme nepoškodili vývody transformátora. Nasleduje stavba pomocnej doštičky, na ktorú umiestnime súčiastky na nový zdroj. Najšikovnejšie je použiť univerzálny plošný spoj. Ak použijeme pôvodné trafo, tak odber môže ísť do cca 1.4-1.5A, inak treba výkonnejší transformátor.



Výhody:

- ľahko dostupné súčiastky, cena

Nevýhody:

- malá účinnosť, tak do cca 30 percent, je potrebný veľký chladič=veľké rozmery

______________________________________________________________________________

Verzia B - použitie spínaného zdroja

Zapojenie konektora bude uverejnené v 2.časti tohoto článku.

Spínaný zdroj by mal mať nasledovné parametre - 5V/2A až 3A.

Výhody:

- veľká účinnosť, nad 75 percent, málo tepla, zaberá málo miesta, treba tiež použiť na vstupe počítača ochrannú Zenerovu diódu.

Nevýhody:

- cena



V ďaľšej časti budú schémy na tri zdroje urobené z pôvodného zdroja.

______________________________________________________________________________



Rate post:



Tento počítač sa vyrábal v období rokov 1982-1983, štandartne sa dodával vybavený pamäťou 16kByte, čo samozrejme nestačilo a tak sa k nemu vyrábal aj rozširovací modul ATARI 1064, ktorý púhym zastrčením modulu na vonkajšiu zbernicu premenil 600XL-ku na plnokrvné 800XL-ko. Inou cestou bolo prerobenie zásahom dovnútra počítača, kedy sa vymenili 2ks pamätí 4416 (16kx4) za 2ks pamätí 4464 (64kx4), ešte sa vybral čip č.:18 (IO 74S32 - už potom zostáva po ňom voľné miesto)- podrobný popis nasleduje v ďaľších riadkoch.. Predpokladám že je dostatočne podrobný, takže nevyžaduje žiaden ďalší komentár. Technické parametre 600XL-ky sú rovnaké ako u 800XL a 800XE, 130XE, t.j. týmto sa tu nebudem zaoberať, interné zapojenia iných zariadení budú postupne uverejnené.

Model Atari 600XL mal byť náhradou za počítač Atari 400. Rovnako ako on mal iba TV výstup (obraz a zvuk) a bol určený hlave pre mládež. Ako perličku uvediem, že sa štandartne tento počítač vyrábal bez výstupu na monitor - aspoň toto som sa dočítal, moja 600XL-ka ten výstup na monitor má!



Trošku som váhal či toto mám vôbec uviesť, ale predsa len nejaké parametre 600XL uvediem:

MACHINE NAME: Atari 600XL
MANUFACTURER: Atari Corporation
MACHINE TYPE: Home 8-Bit micro (classic games machine)
COUNTRY OF ORIGIN: USA
RELEASE YEAR: 1982
END OF PRODUCTION: 1985
BUILT IN LANGUAGE(S): Atari Basic
KEYBOARD: QWERTY mechanical keyboard
CPU: MOS 6502C
SPEED: 1.79 MHz (NTSC) or 1.77 MHz (PAL)
CO-PROCESSOR: GTIA (video), POKEY (sound, I/O), ANTIC (video)
RAM: 16 KB (600 XL expandable up to 64 KB) / 64 KB (800 XL expandable to 128 KB)
ROM: 24 KB
TEXT MODES: five text modes, max: 40 x 24, min: 20 x 12
GRAPHIC MODES: 16 graphic modes, maximum : 320 x 192
COLORS: 256 (16 colors with 16 intensities)
SOUND: 4 voices, 3.5 octaves
I/O PORTS: Composite video output, cartridge slot, peripheral port (SIO), parallel bus, two joystick ports
POWER SUPPLY: External power supply unit



Schéma ATARI 600XL v neprerobenej verzii:

ATARI 600XL



________________________________________________________________________________

Rozšírenie RAM na 64 kB u ATARI 600XL.

Anglický popis rozšírenia je na tejto stránke:

http://www.atariarchives.org/cfn/05/07/0026.php

U mňa je nemecká verzia toho istého rozšírenia:

600XL RAM 64kB version, deutsch

________________________________________________________________________________

ATARI 1064 modul RAM

Ďalej je tu rozšírenie pamäte ATARI 600XL pomocou zásuvného modulu ATARI 1064, ktorý sa používa tak, že sa neprerába počítač, jednoducho sa len zasunie do portu na zadnej strane počítača 600XL:

Modul ATARI 1064

________________________________________________________________________________

Rate post:



O stránke:



Úvod:

Toto je pár stránok venovaných 8 bitovým počítačom ATARI (600xl, 800xl, 130xe,65xe,800xe atď.) a ich množinám a podmnožinám. Pretože vek týchto "hračičiek" väčšinou prekročil už vyše 25 rokov tak už majú nárok na odpočinok, ale ako sa ukazuje, ešte stále niekde žije komunita ktorá im nedá poslednýkrát vydýchnuť - a to je dobre.



Minulosť:

Môj prvý počítač bol ZX-81, ktorý som ale asi po dvoch mesiacoch v roku 1986 vymenil za ATARI 800XL spolu s magnetofónom XC 12. Postupne som ho rozšíril na 320kB RAM, pribudlo TURBO 2000, osadil som QMEG, pribudla disketová mechanika ATARI 1050, do nej potom pribudlo postupne rozšírenie Speedy 1050 (vlastnoručne postavené). V roku 1993 som sa sústredil na PC a tak aj ATARI postupne "zaniklo", nebol čas. Zostavu som predal a dlho sa nič nedialo. Potom cca pred 6 rokmi mi manželka kúpila ako darček k narodeninám ATARI 600XL, takže sa rozšírila RAMka a zase sa dlhšie nič nedialo. Pred cca 4 rokmi som cez Bazoš.sk kúpil XF 551 a zase bol dlho kľud. Z tohoto stavu "letargie" na poli ATARI ma vytrhli stránky kolegu Viktora Čecha, asi tak pred dvoma týždňami som zohnal v B.Bystrici ATARI 800XE a začínam sa venovať tomuto môjmu koníčku zase trošku viac ako predtým...  po 17 rokoch je to asi načase...



(P.S: inak tú ZX81-ku mám zase, splašil som dve pokazené, z toho sa dala urobiť  jedna funkčná ...)



Posledným "klinčekom do rakvičky aby som sa rozhýbal" bol láskavý súhlas na zverejnenie schém na mojich stránkach od človeka, ktorý by si zaslúžil miesto v sieni slávy ATARI - ak by také niečo existovalo... to čo odviedol na prekreslení schém je merateľné "človekorokmi", skláňam pred ním hlavu v hlbokej úcte, je to pán Jerzy Sobola z Poľska.

Link na jeho stránky:

http://dereatari.republika.pl/

ešte doplním link na Viktorove stránky:

http://atari8podstromami.com





V prípade zmien v schémach to robím prekreslením na iný obrázok, t.j. pôvodné schémy nechávam nedotknuté. Súbory sú väčšinou zazipované - šetrí to miesto na HDD...



Moja súčasná technika 8 bit ATARI:

- ATARI 600XL, prerobený z 16kByte RAM na 64kByte RAM, originálny OS

- ATARI 800XE, 64kByte RAM, originálny OS

- SIO2PC kábel

- disketová mechanika ATARI XF551 (5.25" floppy mechanika), prerobená na obojstrannú, t.j. chová sa aj ako 1050-ka

- cca 90 diskiet 5.25"

dňa 9.4.2010 pribudlo:

- ATARI 130XE, neprerábané, 128 kB RAM

- nefunkčná FD mechanika VD-40

dňa 7.5.2010 pribudlo:

- ATARI 800XE, neprerábané 64kB RAM

Svoje plány na prerábku zatiaľ nebudem zverejňovať, pretože času je málo, takže ako sa to vyvrbí, tak bude ...

Upozornenie: Zásahy do počítača sú na vlastné riziko majiteľa zariadenia. Stavba a používanie (zásahy) uvedených zariadení je len na vlastné riziko používateľa ! Autor týchto stránok nenesie žiadnu zodpovednosť za škody  spôsobené používaním tohoto zariadenia.

TIP:

Ak sa pozriete na stránku vpravo nahor, stačí vždy len kliknúť na červený názov (šipky) a dostanete sa priamo na ďalší článok v poradí.

_________________________________________________________________________

Rate post:
