Dnes sa budem zaoberať jednou kedysi zaujímavou perifériou - tlačiarňou BT-100.

Nejedná sa o originál ATARI výrobok, ale bola to tak špecifická vec svojej doby že si popis a miesto tu na blogu zaslúži. ATARI má tú výhodu že sú k dispozícii joystickové porty a tak vlastne stačil prepojovací káblik + napájací zdroj, nahral sa riadiaci soft  a už sa "fičalo".





Jednoihličková tlačiareň bola vyvinutá v stanici mladých technikov v Berouně pod označením B85.





Tesla Přelouč ju začala vyrábať s malými úpravami pod označením BT-100, napájanie vyžadovalo cca 22V DC, nestabilizovaných.





Tlačiareň má len nutné minimum elektroniky, všetko riadi priamo počítač - posuv papiera, posun vozíku, tlač.





Na tejto doske je umiestnená fakticky celá elektronika, kompletné ovládanie sa deje cez software nadriadeného počítača.





detailný pohľad na optočlen





Jednosmerné motorčeky riadia obvody MBA810 - sú to integrované obvody určené normálne na prevádzku ako nf koncový stupeň.

Tlačí sa cez kopirák jedinou ihličkou a tým je daná aj doba tlače - jedna A4 - cca 40 minút ... (ak sa tlačilo jednosmerne, obojstranne to bolo za polovicu času, ale bola nižšia kvalita tlače). Poznám ataristov čo vtedy na tomto zázraku robili diplomovku a tlačili ju niekoľko dní než to bolo všetko vonku, plus kópie ... celkom som rád že som vtedy mal už k dispozícii celkom slušnú tlačiareň s perifériou a teda v tej dobe som s touto "dámou" nestretol ...

Detailný pohľad na "ihličku"





Z toho vyplýva aj prezývka "splašený klinec", "splašený hřebík", určite si tú prezývku zaslúži. Na kvalitu tlače vplývalo vďaka prevedeniu toľko faktorov, že čo u niekoho zabralo, tak u druhého to zabralo presne opačným smerom. No spomienka, ale asi BT-100 dnes už nikto nepoužíva, maximálne leží niekde v skrini.

Bol to originálny (vtedy) československý výrobok, rok výroby 1988,89.

Cena vtedy 1500.- Kčs čo bolo na tú dobu hodne drahé.





Nasleduje schéma (sú tu dve po sebe idúce verzie):

BT100 circuit

_____________________________________________________

Rate post:

Nedá mi, na stránkach projektu CALP pribudlo zase pekných pár nových (starých ...) zpravodajov ATARI, neprehliadnite !!!

Autor tohoto projektu odvádza neuveriteľnú prácu - ale stojí to za to !





(Welcome to Atari8.cz - homepage of CALP [Czech Atari Literature Preservation] project)

Link:



Project CALP



Tak tu je tej literatúry už požehnane a je z čoho vyberať.

______________________________________________________________________________

Rate post:

Čo dodať ? Zase rok za nami.

Všetkým veľa chuti do života a radosť z koníčkov ktoré vás bavia.

A propó nech sa vidíme aj na budúci rok !





_______________________________________________________________________________



Asi nebude na škodu urobiť nejaké zhodnotenie - pred 3/4 rokom som začal písať tento blog - tak nejako aby som pre môj koníček nechal nejakú tú stopu na Internete s nádejou, že prinesiem aspoň pár ľudom niečo čo o nejakých veciach v technike doteraz nevedeli a teda že moje stránky budú drobným prínosom. Od 26.augusta sledujem prístupy a tak som zistil že za tú dobu (26.august  2010 - 28.december 2010) sem zavítali ľudia zo 64 štátov, tak to som prekvapený - jednoducho zdá sa že ataristi sú všade - a samozrejme nielen ataristi.

Času je málo a starostí veľa a tak momentálne si vyberám "oddychový čas" a po Novom roku sa to dúfam zlepší.

_______________________________________________________________________________

Rate post:

Tak dnes trošku menej vážne, chcete mať svoje meno na MARSE ? Maličkosť, riaďte sa pokynmi.

Stále beží tradičná kampaň NASA pri príležitosti budúceho štartu novej misie k MARSu. Spoločne s vozítkom Curiosity môžete poslať na MARS aj svoje meno alebo meno niektorého priateľa, priateľky.

Stačí otvoriť nižšie uvedenú stránku a napísať svoje krstné meno (First Name), priezvisko (Last Name), vyberte štát a zadajte PSČ. Po kliknutí na Submit vám systém vygeneruje pekný certifikát, potvrdzujúci vašu účasť na misii. Vaše meno potom bude spoločne s menami ďalších pozemšťanov nahraté na čip, ktorý bude nainštalovaný na palubu Curiosity a vydá sa k Marsu.

____

Link:

MARS

_____________________________________________________

Certifikát vyzerá nasledovne (zmenšený):



Keď už nie osobne, tak aspoň takto ...

________________________________________________________________________________

Rate post:

Tak sme mali túto sobotu poslednú elektroburzu v Bratislave na Vajnorskej 21 v tomto roku.

Ľudí bolo pomenej (bol som tam v čase medzi 8.30 až 9.15)  bolo to dané tým, že z piatka na sobotu a v sobotu ráno v Bratislave výdatne snežilo a tak aj skalní poväčšine prišli, ale nehodlali do tej haldy snehu ťahať svoje veci - dá sa to pochopiť že nie každý v tom psom počasí chce niečo nosiť na burzu.

Ako vždy pár kvalitných spínaných zdrojov v rozličných krabičkách, raritou bol 15" LCD ACER za 5.- Eu - pri ňom tabuľka niekdy ide, niekedy nejde ...

Proste túto sobotu to bolo také voľnejšie, aj svetelektro.com mal svoj vlastný stôl a kraľoval tam daqq.

Nateraz sa mi zdalo že je všetko ako minule, nejako som nenašiel niečo čo by ma teraz až tak nejako mimoriadne zaujalo.

Pretože som sa v sobotu ponáhľal mimo Bratislavy ale mal som dohodnuté dve stretnutia na burze a nechcel som to zrušiť, tak som sa to snažil rýchlo vybaviť a hajdy mimo mesto.

Kontakty som na burze vybavil a vyrazil som do výdatného sneženia ... cesta mi nakoniec trvala 2x dlhšie ako obyčajne ale na miesto som dorazil v poriadku - ale poriadne uťahaný.

Nejaký ďalší kometár k tejto burze už nemám.



________________________________________________________________________________

Rate post:



Blížia sa Vianoce, moja chuť písať o poznanie klesla - mám aj iné starosti.

Ťažko sa to vysvetľuje, ale ak človeka hnevá zdravie a do toho príde aj prerábka bytu je jasné že niečo prestávam stíhať a niečo si to odnesie.

Teraz si to odniesol blog, dúfam že v nasledujúcich týždňoch sa to zase dostane do správnych "obrátok".

Prerábam aj miesto na moje pokusy s Atari a tak momentálne nemám k dispozícii ani "dielničku".

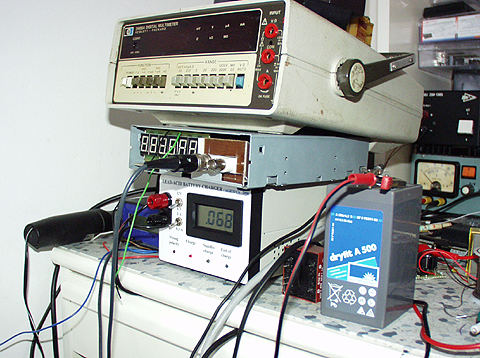

Teda dám aspoň jeden záber časti z pôvodného stola:





Takže všetkým želám chuť do života (aj sebe) a aby ste si vedeli nájsť čas aj na nášho koníčka - Igi.

_______________________________________________________________________________

Rate post:

Tak zase za pár dní je ďalšia burza. Kto má čas a financie by mal venovať tejto veci nejakú hodinku a zúčastniť sa.

Síce neviem či budem na burze aj s fotoaparátom, ale ideme viacerí a tak sa nechám prekvapiť čo bude.

Takže toto prosím berte len ako upozornenie na to že ešte tento rok je jedna burza.

________________________________________________________________________________

Rate post:





Pri včerajšom domácom upratovaní som na starých CD našiel fotografie z roku 2003, keď som rozoberal Handspring Visor Deluxe.

Ak to niekomu ešte niečo hovorí nech sa páči pokračujte v čítaní tohoto článku.

Visor mám dodnes, slúžil mi poctivo niekoľko rokov a rozhodne ma nesklamal, ako to už býva ak vieme čo chceme a čo od zariadenia očakávame tak málokedy nastanú nežiadúce prekvapenia.

______________________________________________________________________________

Visor je vybavený USB kolískou, cez ktorú prebieha synchronizácia dát s PC a má zabudovaný Springboard slot, ktorý umožňuje jednoduchým zasunutím Springboard modulu zmeniť Visor napríklad na:

- telefón

- digitálny fotoaparát

- MP3 prehrávač



Moduly Springboard sú úplne Plug-and-Play, t.j stačí ho vložiť a používať. Visor Deluxe má 8MB RAM - uloží napríklad 12.000 adries a 6.000 úloh až na 10 rokov dopredu. Rovnako ako všetky počítače Visor používa aj Deluxe operačný systém PALM OS.



Technické parametre:

- 8MB RAM

- procesor 16MHz Motorola Dragonball VZ (existuje utilita, ide ňou pretaktovať procesor až na 24Mhz)

- displej mono 2.bit, 160x160 bodov

- operačný systém: PALM OS

- rozširujúci Springboard slot

- USB kolíska

- rozmery: 12 x 7.5 x 1.6 (cm)

- hmotnosť: 160g

- batérie: 2x AAA



Do ďalších podrobností nechcem zabiehať, na tému článku to podľa mňa stačí.

_______________________________________________________________________________

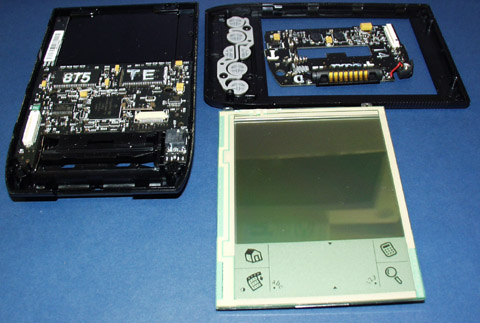

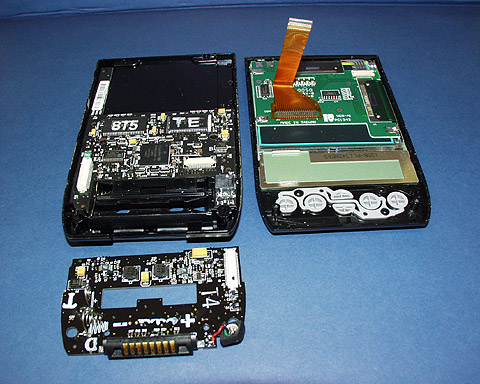

Rozložený Handspring Visor Deluxe

- vpredu zdrojová časť, batériové púzdro a systémový konektor

- vľavo základná doska

- vpravo displejová časť

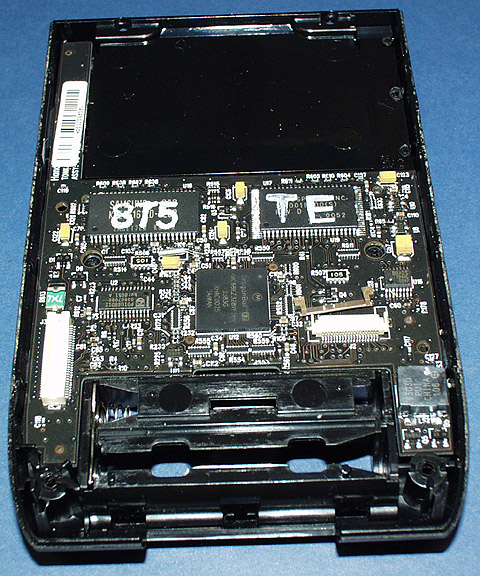

- vľavo základná doska, vpredu displej

- vpravo zdrojová časť a systémový konektor

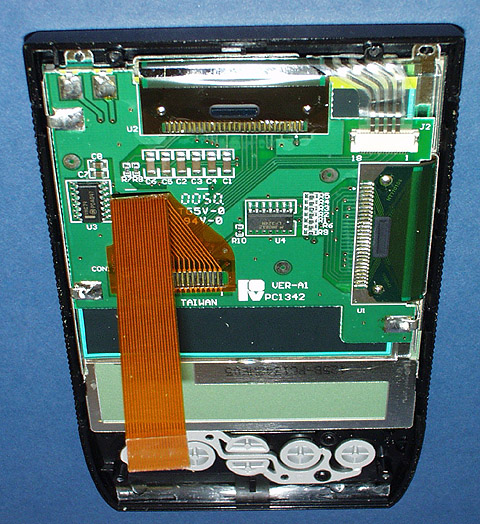

- pohľad na zadnú stranu displeja s radičom a páskovým prepojením

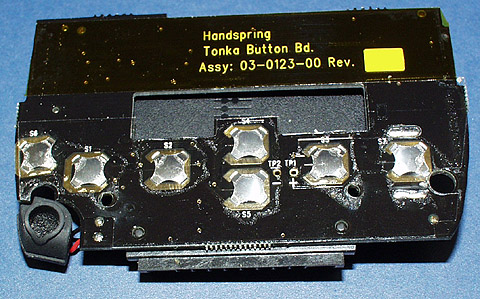

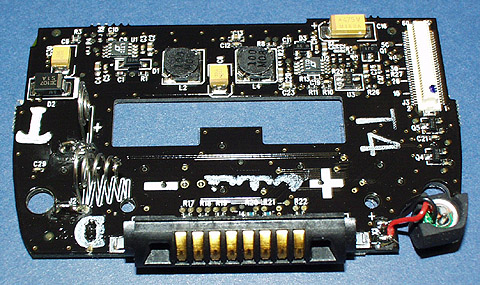

- pohľad na zdrojovú časť , menič, batériové kontakty a systémový konektor





- to isté z druhej strany, kde sú mikrospínače

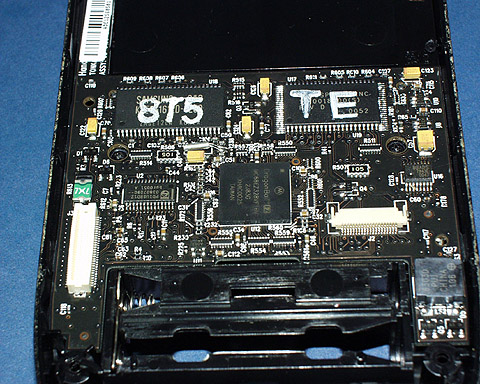

- pohľad na základnú dosku, procesor je uprostred základnej dosky

- pamäť RAM a ROM sú navrchu

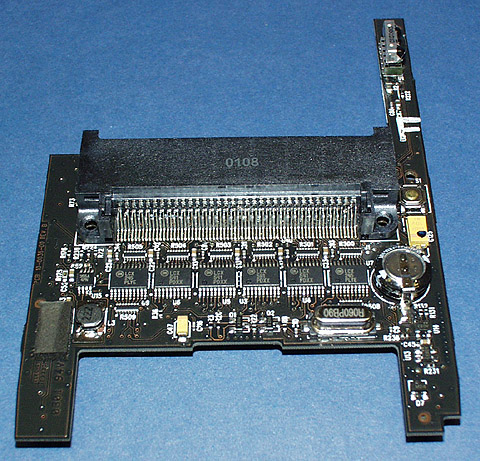

- pohľad na základnú dosku zo strany pripojenia vonkajšieho modulu (Springboard modul)

- na pravej strane veľkokapacitný kondenzátor, ktorý udrží obsah počítača počas výmeny batérií

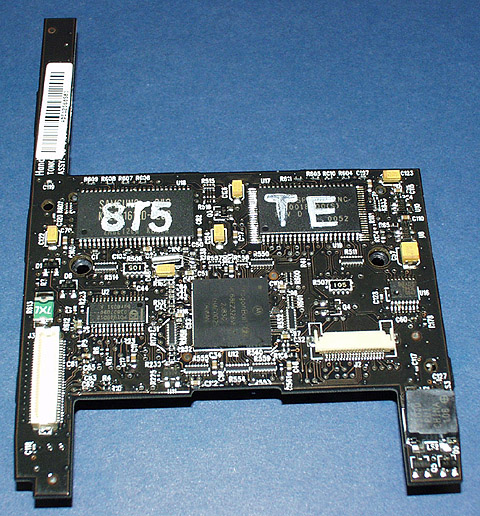

- pohľad na základnú dosku, pamäte + procesor

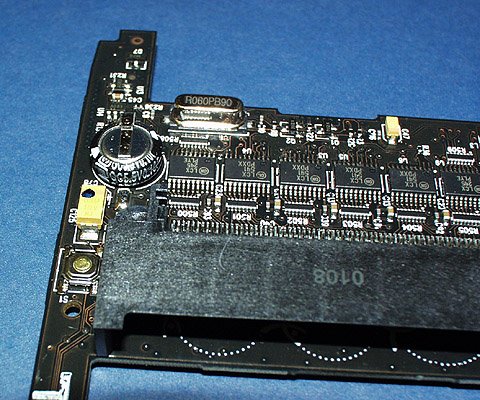

- detailnejší pohľad na kondenzátor, ktorý rád "odchádzal" a tým spôsoboval nemálo starostí,

ak odišiel každá výmena batérií znamenala nové nahrávanie dát do Visora, zábavné ...

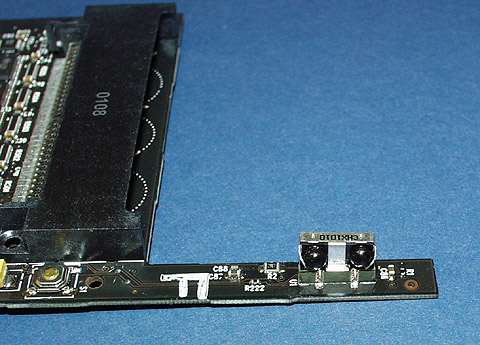

- infraport je vystrčený na bočnej strane

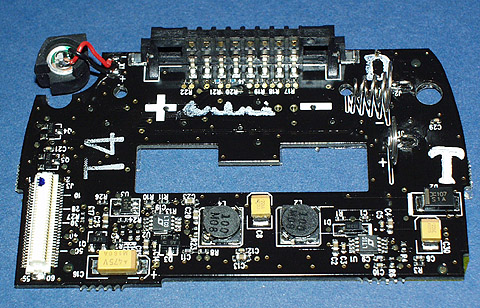

- ešte jeden pohľad na základnú dosku zo strany procesora





- vľavo hore mikrofón

- v strede nahor je systémový konektor

- v spodnej časti meniče a konektor pripojenia na páskový vodič

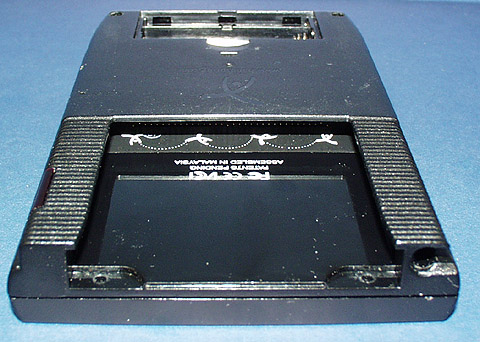

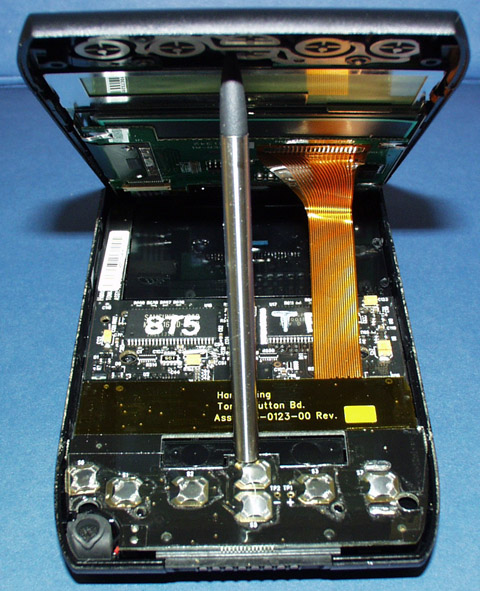

- len odklopený vrch, takto to vyzerá ak ešte len ideme dovnútra

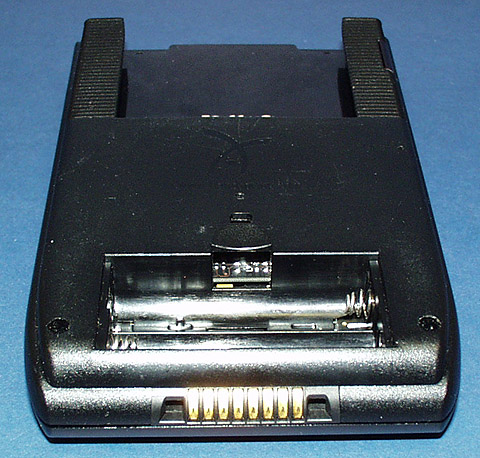

- zadná strana pre pripojenie vonkajšieho modulu (Springboard modul)

- na pravej strane je miesto pre pisátko





- hore miesto pre vonkajší modul

- miesto pre batérie

- systémový konektor



____________________________________________________________________

No a to je na dnes všetko, pôvodný článok kde sa "pitvalo", je tu:

Handspring Visor Deluxe

_____________________________________________________

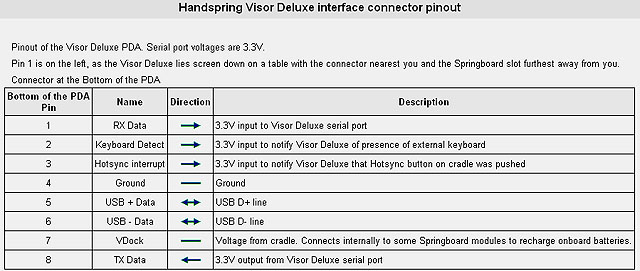

P.S.: na záver ešte tabuľka systémového konektoru:

____________________________________________________________________

Prvý článok o Handspring Visor Deluxe:

Interface RS232 for Handspring Visor Deluxe
