Zariadenie nemá pôvod v USA a objavilo sa pre pár rokmi a je už dosť rozšírené.

Nová periféria, ktorá nahrádza v plnom rozsahu pôvodnú disketovú jednotku a samozrejme vie toho aj viac, namiesto diskety používa ako záznamové médium SD kartu.

Autorom schémy, plošného spoja a software je Jakub Kruszona-Zawadzki - poľský kolega sa teda nenudil ...

Je to ideálne zariadenie pre náhradu disketovej mechaniky a pre borcov čo doteraz "bojujú" s kazetovým magnetofónom a možnosti zohnať originálnu disketovú mechaniku sa už dávno vzdali.

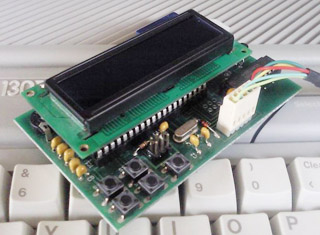

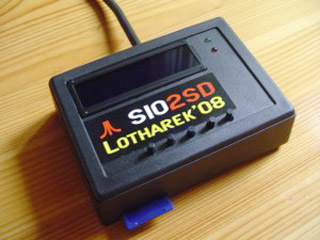

Dovolil som si uverejniť viacero konkrétnych prevedení SIO2SD, aby ste si vedeli predstaviť ako sa s problémom zabudovať toto zariadenie do krabičky popasovalo niekoľko šikovných ataristov.

Link na stránky pôvodného projektu sa nachádza na konci článku.

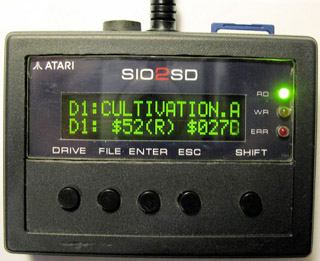

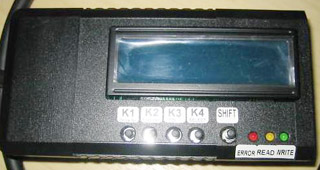

Už na prvý pohľad je vidno že rozmery SIO2SD sú podstatne menšie ako u disketovej mechaniky,

to isté sa týka aj celkovej spotreby zariadenia. Solídne zpracovanie, obojstranný kvalitný plošný spoj,

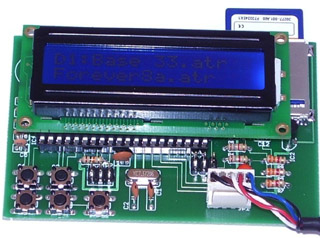

prekovené diery, malé rozmery:

šírka - (width) 94 mm

hĺbka - (depth) 24 mm

výška - (height) 60 mm



_______________________________________________________________________________

Vlastnosti, prosím nekameňujte ma, nehodlám všetko opisovať, na konci článku sú fakt vyčerpávajúce odkazy:





SIO2SD ponúka:



Podporované karty:

ver. <=2.5 : MMC/SDSC

ver. > = 3,0: MMC / SDSC / SDHC (a veľmi pravdepodobne aj SDXC, ale len formátované na FAT32)

Podporované partície schémy:

ver. <= 2.5: žiadna oblasť, MBR (Master Boot Record)

ver. > = 3.0: žiadna oblasť, MBR (Master Boot Record), GPT (GUID Partition Table - EFI)

Podporované formáty:

ver. <= 2,0: FAT16 a FAT32 (FAT12 podpora mala bugy)

ver. > = 2,1: FAT12, FAT16 a FAT32

súbory ATR (rw), XFD (ro) a KOM / XEX (ro)

16x2 LCD displej umožňuje "prejsť" katalóg stromu a vybrať súbory a načítať (40x2 LCD displeje sú tiež podporované)

TURBO:

ver. <= 1,3: konštantné otáčky index 10 (51 kb / s)

ver. > = 2,0: rýchlosť indexu je možné užívateľsky nastaviť na hodnotu 1 až 16, štandardne je 6 (69 kb / s)

Všetky hustoty na 128b a 256b na sektory, vrátane 16 MB diskov

Počet simulovaných jednotiek:

ver. <= 1,2: 4

ver. 1,3 až 2,5: 8

ver. > = 3,0: 15

Konfiguračný program:

ver. <= 2,5: vstavaný (možno nahrať priamo z AVR MCU bez SD karty v slote, ale program musí byť veľmi jednoduchý vzhľadom k veľkosti pamäte)

ver. > = 3,0: musí byť prítomný na SD karte, potom akýkoľvek program môže byť použitý

ver. >=3.0: Nové ATR súbory a nové zložky môžu byť vytvorené pomocou SIO príkazov

ver. > = 3,0: "Prázdny disk" režim (ATR súbor vytvorený automaticky počas formát. príkazu)

ver. > = 3,0: Mazanie súborov z karty pomocou príkazov SIO



_______________________________________________________________________________



Ovládanie sa prevádza pomocou 5ks tlačítok:

K1	K3
K2	K4	SHIFT

Význam tlačítok je daný verziou firmware, v beta verzii je ešte presnejší popis, je to na konci článku.





Na paneli sú 3ks LED, zaujímavé je že nevidím nikde ich popis na čo slúžia, ale dedukciou podľa 2 obrázkov nad týmto textom to asi bude takto:

- červená (red) - error - chyba

- oranžová (orange) - read - čítanie

- zelená (green) - write - zápis

______________________________________________________________________________



Popis tlačítok, na beta stránke je už novší popis.

Pôvodná verzia:



zapojenie SIO kábliku:

connector in SIO2SD	ATARI SIO connector	Description
1	10	+5V
2	4	GND
3	7	COMMAND
4	3	DATA IN
5	5	DATA OUT

_______________________________________________________________________________

SIO2SD je zariadenie, ktoré vám umožní nahrať hry / aplikácie do 8-bitových počítačov Atari cez SIO
rozhrania z kariet SD / MMC.

- Spolupracuje s SD / MMC (FAT12, FAT16 a FAT32 formátov -! Upozornenie softvér do verzie 2.0 mal chybu v kóde FAT12 - FAT12 sa obvykle používa Windows XP na 16MB karty)
- Spracováva ATR (rw), XFD (ro) a KOM / XEX (ro) typy súborov
- displej 16x2 LCD umožňuje "prechádzať" katalóg karty SD a vybrať súbor pre načítanie

Použitie:
Musíte naformátovať SD kartu (FAT 12,FAT16, FAT 32) pomocou počítača, v koreňovom adresári (root) vytvorte priečinok (adresár) ATARI. Sem potom môžete umiestniť súbory a priečinky. Nevytvárajte adresáre s viac ako 100 súbormi, uľahčiíte prácu zariadeniu SIO2SD.. Pri prvom použití novej naformátovanej karty SIO2SD vytvorí SIO2SD.CFG súbor v koreňovom adresári, kde konfigurácia bude uložená (súbory na disku mapovanie). Ak chcete vykonať aktualizáciu firmvéru, stačí dať SIO2SD.BIN (28k verzia) do koreňového adresára, potom vložiť kartu s týmto súborom a stlačiť správnu kombináciu kláves.

Poznámka: adresár s názvom ATARI musí byť prítomný na karte, inak SIO2SD nerozpozná kartu a nespustí sa upgrade.

________________________________________________________________________________

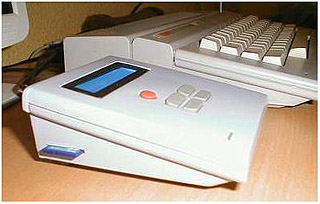

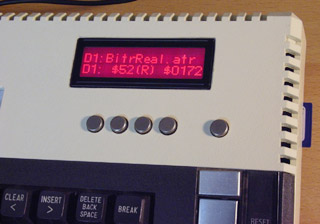

Použitý displej je 16x2 t.j 16 znakov v dvoch riadkoch, zariadenie podporuje displeje do veľkosti 40x2 znakov.t.j. je na vás akú veľkosť displeja si zvolíte, ak používate dlhé názvy je výhodnejší väčší (= dlhší) displej.

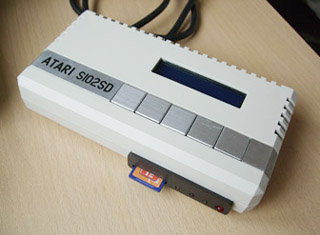

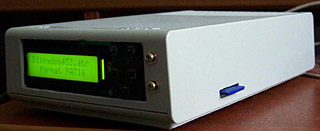

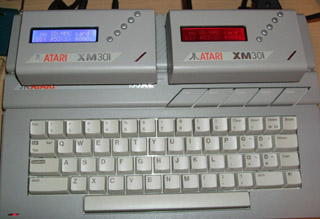

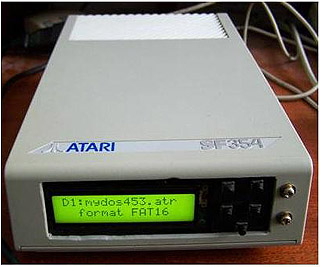

Jedna z variánt ako zabudovať SIO2SD do krabičky, v tomto prípade sa použili krabičky z modemov ATARI XM301:





a zabudovanie priamo do počítača - jedna možnosť

(verzia ála Viktor, pozdravujem)





a druhá verzia





niekde som čítal označenie "Mysilizium", celkom trefné, nie ?

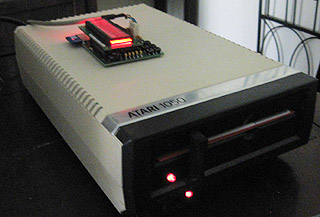

Ako sami vidíte, fantázii sa medze nekladú, videl som zariadenie zabudované do "obalu" ATARI 1050 (považujem to za obrovské plytvanie miestom, ak by tam bol zabudovaný aj napájací zdroj pre ATARI ... to by bolo iné), existuje aj SIO2SD zabudované do magnetofónu XC12.

zdroj: http://atarionline.pl/

celý článok - link: SIO2SD + XC12

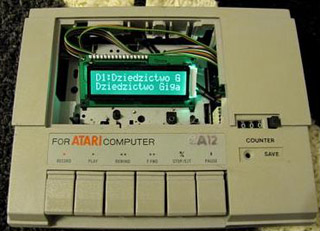

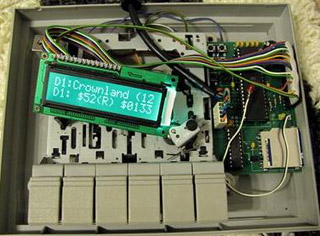

displej prišiel na miesto mechaniky kazety, magnetofón je kompletne "vykuchaný", zostala len tá časť mechaniky ktorá pohybuje tlačítkami

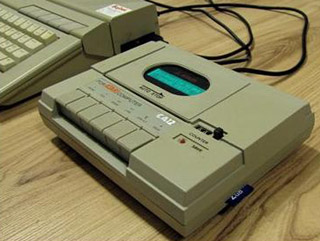

konečná podoba konverzie XC12 na SIO2SD



ovládanie je priamo mgtf tlačítkami.

________________________________________________________________________________

02.11.2010

Ešte som našiel na tom linku tieto úpravy SIO2SD, pravdepodobne sa mi najviac páči práve táto úprava, le ešte treba dotiahnuť vzhľad predného panelu:





obal je z mechaniky ATARI ST, kto má tak si to môže prerobiť





a ešte jedna netradičná úprava:



______________________________________________________________________________



Osobne si myslím, že toto zariadenie veľkou mierou prispelo k ďalšiemu fungovaniu mnohých ATARI počítačov do dnešných dní.

Výhody:

- rozmery, spotreba

- jednoduchý firmware update

Nevýhody:

- na konkrétny súbor sa treba v adresárovom strome "preklikať", čo niekedy môže byť zdĺhavé, hlavne ak nevieme presne kde súbor leží, nevidíme totiž celú cestu

______________________________________________________________________________

PROJECT SIO2SD.

Stránka - link na pôvodný projekt (schéma, plošný spoj, software, popis (polish/english)):

SIO2SD Open source

Beta stránka toho istého projektu - ešte podrobnejší popis - link (schéma, plošný spoj, software, popis (polish/english)):

Beta SIO2SD Open source

_______________________________________________________________________________

Tri linky na stránky, kde si môžete SIO2SD objednať :

1 odkaz:

http://afs.atari.org/support.htm

2 odkaz:

http://marcinprusisz.pl/

3 odkaz:

http://www.mmj.pl/~lotharek/atari/

_______________________________________________________________________________

Rate post:

My čo si už toho viac pamätáme ako treba si dnes pripomenieme jeden počítač – SAPI 1. Pretože je to už dlhých 26 rokov od chvíle keď sa mi podarilo túto vecičku rozbehnúť na mojom vtedajšom pracovisku. Pre mňa je dôležitý tým, že tam som si po prvýkrát siahol na počítač a mal tak možnosť si vyskúšať čo to dokáže a čo dokážem ja. Pamätníci modrých Amatérskych rádií č.1 a 2 z roku 1983 vedia čo dalo za prácu v tej dobe sa dostať k akýmkoľvek integrovaným obvodom a tak kompletný počítač bol jeden veľký nesplnený sen.





Našťastie v práci kde som vtedy pracoval bola dobrá konštelácia hviezd a aj nadriadený k tomu mal priaznivý postoj. Nasledoval postup – školenie (november 1983) v Ostrave na SAPI 1, kde súčasťou školenia bola aj osadená procesorová doska JPR-1 – príma základ na stavbu celeho počítača ! Potom nastalo zháňanie ostatných častí. Medzitým mi v Ostrave napálili Epromky – 2x 2716 Intel –s príslušným komentárom „Panečku jo, INTEL ...!“

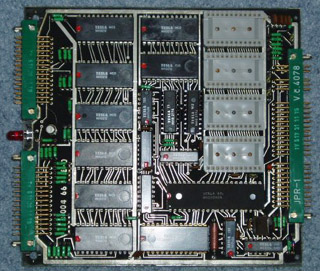

Doska JPR-1



Šéfovi sa podarilo zohnať neosadené dosky video časti a základnú prepojovaciu dosku – tiež neosadenú. Medzitým som postavil napájací zdroj, potom klávesnicu – membránovú – presne vyzerala tak ako v AR, postup výroby je dopodrobna popísaný v AR. Ako monitor slúžil upravený televízor Pluto. Osadil som video kartu AND-1 a svete div sa – SAPI sa okamžite rozbehlo (leto 1984). Tak to bol silný zážitok.

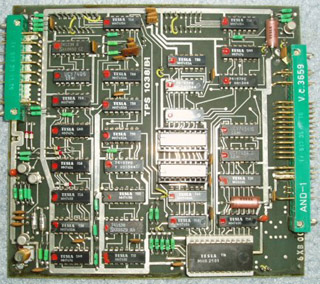

Doska AND-1



Fajn, problém bol v tom že som mal k dispozícii len 1kB RAM, tak sa stavala doska RAM 4x6116, t.j. spolu 8kB – tie som ešte delil na 2x4kB RAM z jednoduchého dôvodu. 4kB boli pracovné a druhé 4KB slúžili ako záloha (bolo to zálohované baterkou) – tam som odkladal vytvorený program. Nemal som k dispozícii nijaký iný spôsob ako odkladať program a tak som to vyriešil nasledovne:

Po zapnutí SAPI som skočil do monitora, kde som zadal move  a tak som preniesol zo zálohy veci do pracovnej RAM a spustil ... proste asi cca 20 sekúnd roboty. Tak som sa vcelku elegantne vyhol tomu ako odkladať program. Keď mi to náhodou celé vypadlo, tak sa ťukal do klávesnice program dlhý skoro 4 kB ...

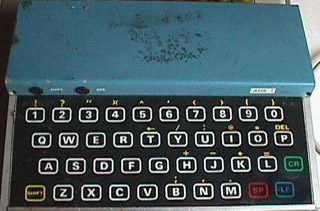

Membránová klávesnica sa ukázala ako krajne nepohodlná na písanie dlhších textov (programov):





Preto som po pár dňoch vyrobil klávesnicu kontaktnú, ktorá fungovala bezvadne po celú dobu používania počítača.

Potom ešte nasledovala doska , ktorá rozpoznávala že sa ide prijímať fotografia, multiplex pre snímač otáčok a päťmiestne obojsmerné elektronické počítadlo. (jeseň 1984)

Ešte som urobil dosku na programátor Eprom, tiež ešte v roku 1984, fungovalo to, napálil som cez neho cca 50 Epromiek.

Prečo som vlastne staval SAPI ?

V práci sme prijímali fotografie TASR na profesionálny magnetofón Nagra Kudelski a keď sme potrebovali fotografiu „vytiahnuť", nikto nevedel kde presne na páske konkrétna fotografia leží. Tu nastúpilo SAPI – pridal sa snímač smeru otáčania, elektronické počítadlo – 5 miestne, multiplexoval som to do SAPI a zrazu bolo jasné odkiaľ pokiaľ  je na páske fotografia. Pricíp vysielania fotografií v tej dobe bol veľmi podobný tomu aký sa používa pri faxovaní meteo správ.

Bohužiaľ nemám ani fotografie a z počítača sa nič nezachovalo. Procesorovú dosku som mal doma odloženú – mala v.č.:00048, ale aj tá vzala za svoje pri minuloročnom domácom upratovaní ... čo som zistil až dodatočne a tým že som ju niekomu sľúbil som sa dostal do dosť nepríjemnej situácie ... našťastie Honza mal pochopenie, vďaka.

Takto nejako vyzerala aj moja robota, tiež som zohnal podobnú skrinku:

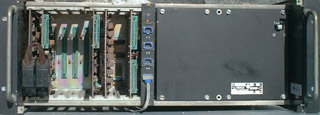

Celkový vzhľad SAPI-1:



Hlavne si spomínam na to že 90% času pri stavbe som strávil zháňaním súčiastok, boli to neskutočné problémy pri niektorých súčiastkach, ale keď som to zapol a nabehlo Ready ... kto si niečo staval tak vie čo je to za pocit. SAPI 1 sa už potom ďalej neupravovalo, slúžilo v tej podobe po celú dobu čo sa používalo, jednoducho bolo to funkčné a tak sa zmeny nerobili. Výhodou boli kvalitné FRB konektory, inak by celý počítač nestál za nič, takto naozaj fungoval a nevznikali problémy. Mimo procesorovej dosky to bolo osadené LS obvodmi a tak sa to prejavilo aj na spotrebe, teplote celého zariadenia a aj na spoľahlivosti.

Počítač dobre a v pohode fungoval 5 rokov, potom prišli nové časy ...

_______________________________________________________________________________

Rate post:

Doteraz som sa zaoberal pôvodnými perifériami ktoré sa vyrábali pred rokmi. Medzičasom ale vzniklo niekoľko nových zariadení ktoré rozhodne stoja za zmienku.

Na dnešok som si vybral SDrive.

Nové zariadenie, ktoré nahrádza pôvodnú disketovú mechaniku, autori sú z Českej republiky - Raster a Bob!k.

Ako pracovné médium sa používa normálna SD karta.



Náhrada originálnych disketových mechaník je čoraz aktuálnejšia, diskety formátu 5.25" sa čoraz ťažšie zháňajú. Ako perličku uvediem že minulý týždeň som zohnal originál boxy na 5.25" diskety, rozhodne som z toho mal radosť, tiež sa to už každý deň nevidí. SDrive je jedno z možných riešení, spotreba oproti originálnej disketovej jednotke je minimálna. Viem že to nie je ono ako originál disketa, ale buďme radi že sa dá niečím nahradiť a zase sme u majiteľov kazetových magnetofónov - pre nich je existencia niečo ako SDrive hotovým vykúpením z používania nespoľahlivých kaziet.





Bohužiaľ  ho zatiaľ nemám, ale pracujem na tom.

Pretože popis na stránkach autorov je podrobný, nebudem to tu už nejako ďalej rozoberať, bolo by to nosením dreva do lesa. Jednoducho odporúčam postaviť, zohnať, oplatí sa !

_______________________________________________________________________________

Link na domovskú stránku projektu (czech/english):

(schéma, plošný spoj, software)

http://raster.infos.cz/atari/hw/sdrive/sdriveen.htm

zazipovaný pdf s popisom:

SDRIVE manual cz

_____________________________________________________





Výhody:

Princíp je nasledovný:

- netreba zobrazovacie zariadenie, obsah sa zobrazuje priamo na obrazovke počítača

- princíp zobrazenie je podobný ako pri starom dobrom Norton Commanderi, je to prehľadné a dobre sa s tým robí, človek "vidí" kde je v stromovej štruktúre

Nevýhody:

- len sem tam sa dá zohnať, je to zariadenie typu homemade - čo je v tomto prípade veľká škoda



________________________________________________________________________________

Tu je odkaz na stránky jedného "maníka", ktorý dal zariadenu perfektný komerčný vzhľad:

http://nuxx.net/wiki/SDrive_NUXX

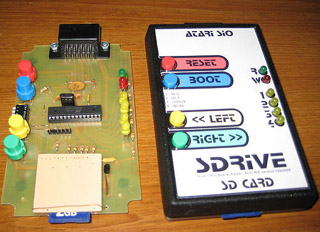

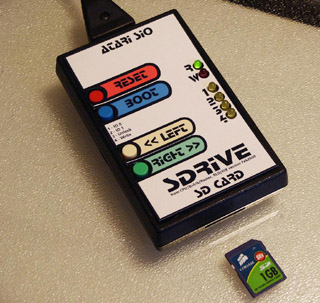

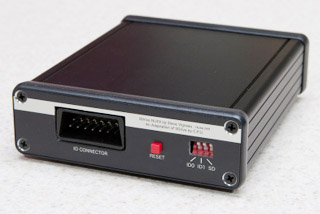

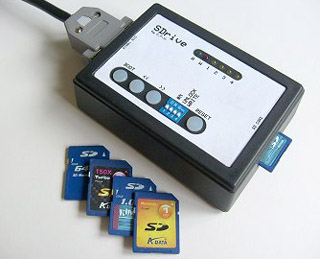

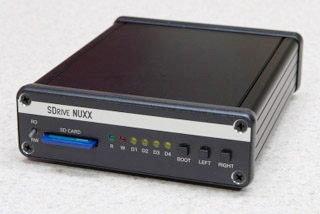

na ukážku dve fotografie ako vyzerá výsledné zariadenie:





dobrá práca, však ?





Ešte raz opakujem všetky podrobnosti sú na stránkach projektu (czech/english):

http://raster.infos.cz/atari/hw/sdrive/sdriveen.htm

______________________________________________________________________________

ešte odkaz na rok 2008 - pomôcka hľadaj dátum 26.10.2008, kde Fandal píše o SDrive, troška z histórie  vzniku:

Fandal blog cz SDrive rok 2008

Existujú aj iné periférie, ktoré tiež pomáhajú zachovať ATARI na úrovni dnešnej doby, ale o tom niekedy nabudúce.

_______________________________________________________________________________

Rate post:

Niekoľko slov v októbrovom vydaní:

- doplnil som popis hardwarovej úpravy XF551 pre HYPER-FX 5.25", je to v tretej časti článku, ťažko sa hľadá dobré miesto na umiestnenie spínača, ale aj k tomu postupne uverejním fotografiu

- aktualizoval som niektoré veci, zdrojové časti pre ATARI prešli úpravou tak, aby sa priamo zobrazovali schémy, viac sa mi to pozdáva

- začínam spracovávať podklady k VD-40, bude to fuška, ale ostatné veci počkajú, toto je teraz prvoradé, je tam 16ks IO čo je v porovnaní napríklad s XF551 podstatne viac

- priznávam, že času je málo a tak kedy to bude neviem sám, možno to budem zverejňovať priebežne

- moje SIO2SD zavrzlo na pošte, poslali to naspäť a ja som sa po funuse dozvedel že to tu bolo ... ani mi neoznámili že mám  balík na pošte, nech žije naša pošta ... takže SIO2SD sem ide na druhý pokus a chystám sa na pošte pracovníkom nadzvihnúť mandle ... totiž nie je to po prvýkrát čo mi nedoručili balík, banda jedna!

- zatiaľ čo som začal sledovať návštevnosť som sa dopracoval od 26.8.2010 do 18.10.2010 k číslu 49 štátov ktoré navštívili môj blog, tak toto je potešujúce, dúfam že mi to nikto nebude mať za zlé ak sa s tým pochválim

_________________________________________________________________________________

18.10.2010 - dnes večer - v schránke lístok z pošty - balíček zo SIO2SD je na pošte - žeby stačilo zahrešiť ?

_________________________________________________________________________________

19.10.2010 - ráno, pošta - tak som teda majiteľom SIO2SD

Presne takýto hardware mám aj ja:





Súčasťou balíčku je aj DVD SIO2SD software, je tam toho cez 3GByte ...:



_________________________________________________________________________________

21.10.2010 - bože, občas sa sám divím čo dokážem "vypotiť", asi je to tým že to už potom po sebe veľmi nečítam

a ak potom príde chvíľa keď si na to nájdem čas tak sa nestačím diviť aký "slovosled" sa mi niekedy podarí,

dopredu sa ospravedlňujem, občas ruky predbehnú rozum, len aby to nebolo často ...

Preto občas budú korekcie vecí už napísaných, s odstupom sa to dá skorigovať.

_________________________________________________________________________________

Rate post:

Tak sem dám ešte aj elektronickú ochranu proti prepätiu, t..j. pre ten prípad že neviete zohnať výkonovú Zenerovu diódu na 5.6V.

Je to perfektná ochrana za pár centov proti prepätiu a ochráni to váš počítač pred tým najhorším možným -  že sa dostane zo zdroja vyššie napätie priamo na čipy a tie sa potom odoberú do "kremíkového neba".

Nasledujúca prepäťová ochrana slúži na jediný účel, chráni váš počítač pred tým, aby sa do neho dostalo vyššie napätie ako je povolené.

Ak nastane takýto stav ochrana sa zopne do skratu a v okamžiku prepáli poistku - a vy viete že niečo nie je v poriadku.



Nasleduje schéma prepäťovej ochrany:





Krok za krokom:

- poistku (fuse) volíme podľa dostupného zdroja, štandartný zdroj pre ATARI - 1.25 až 1.5A

- poistku nezapojíme, ale dáme namiesto nej pri oživovaní tejto doštičky kus drátu = skrat

- trimer 2k2 vytočíme na maximálnu hodntu odporu

- pripojíme túto ochranu na stabilizovaný zdroj na ktorom nastavíme napätie na 5.5V

- otáčaním trimrom nastavíme okamžik, kedy príde k zopnutiu ochrany a zareaguje elektronická poistka v zdroji

- hotovo, odstránime skrat a dáme tam správnu poistku

- zapojíme ku zdroju ATARI a do počítača



Ešte nasledujú zapojenia vývodov použitých polovodičov:



Jednoduché, ale účinné !

_______________________________________________________________________________

Link na prvú časť o napájacích zdrojoch pre ATARI:

Power supply 1

Link na druhú časť o napájacích zdrojoch pre ATARI:

Power supply 2
