Dnes zase na tému S-video, síce som už k tomu vypotil článok, ale ako sa zdá, nikdy nie je článkov na túto tému dosť. Síce je to od kolegu spoza "veľkej mláky", ale inšpirácií nikdy nie je dosť.

Sú tu uverejnené úpravy pre radu XL - t..j pre počítače ATARI 600XL, ATARI 800XL a ATARI 1200XL. Nasledujú úpravy aj pre počítače rady XE - t.j. ATARI 65XE, ATARI 130XE (ATARI 800XE) a ATARI XEGS.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.

Poďme na to:

ATARI 600XL:

600XL.doc (27,50 kb)

____________________

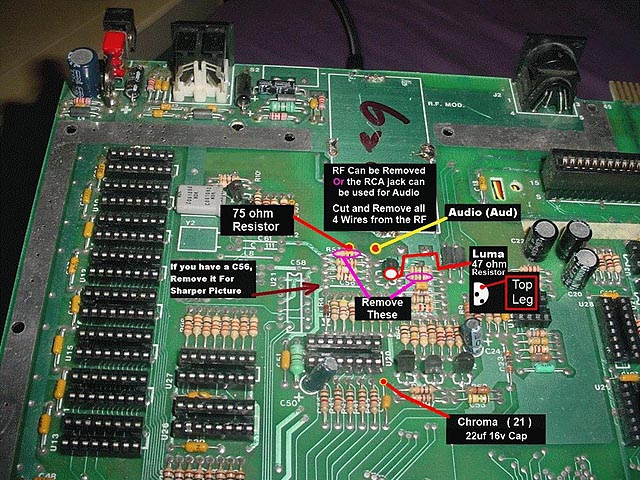

ATARI 800XL:

800XL.doc (28,50 kb)

____________________

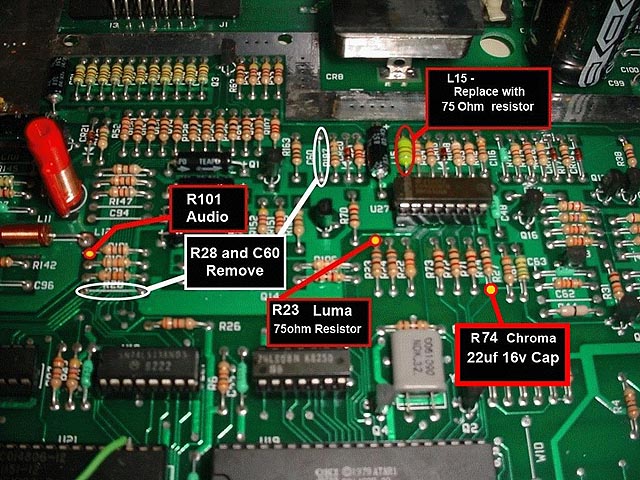

ATARI 1200XL:

1200XL.doc (28,50 kb)

____________________

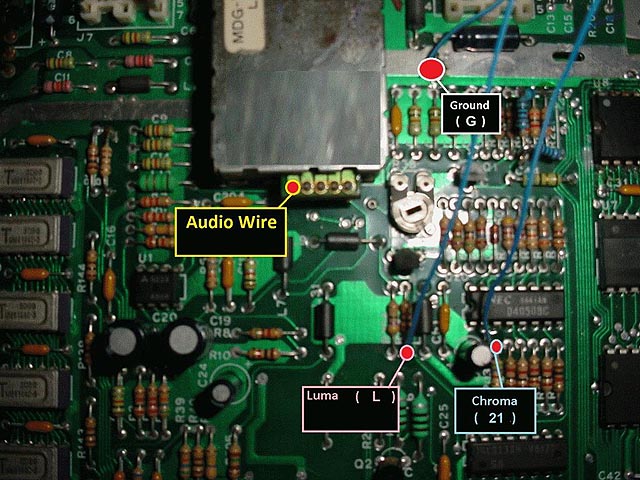

ATARI 65XE:

65XE.doc (28,50 kb)

____________________

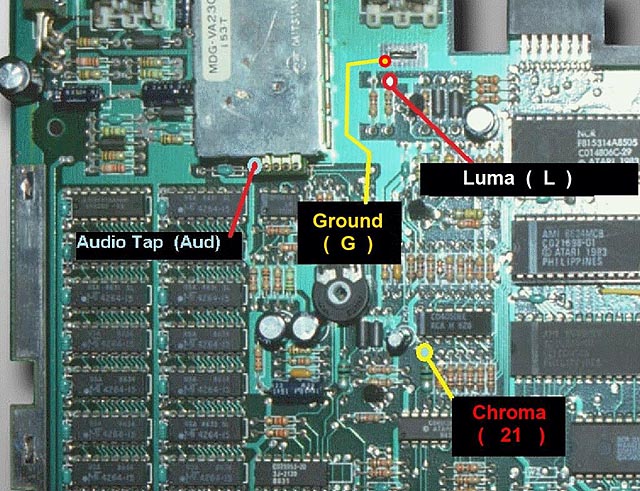

ATARI 130XE (ATARI 800XE):

130XE.doc (28,50 kb)

____________________

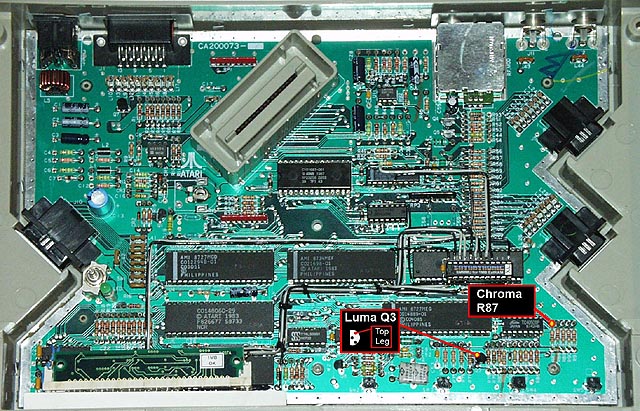

ATARI XEGS:



XEGS.doc (26,50 kb)

___________________________________________________________

Vaše hodnotenie, Rate post:

Maníci, ktorí si vedia upraviť svoje joysticky a nemajú zabudovaný autofire ponúkam zapojenie ako na to. Vlastne treba mať do joysticku privedené napájanie +5V a zem (tá je tam vždy určite zapojená). Použitý čip je typu NE555, alebo podobný - proste je to klasický obvod 555 s podpornou bižutériou okolo seba.



Použitý prepínač slúži na prepínanie medzi autofire a manuálnym stláčaním tlačítka Fire. Niekto si to zapojí tak ako na obrázku, niekto to nechá natrvalo na autofire. Ako vždy, pravda je niekde uprostred a preto je lepšie mať pripojenie cez ten prepínač, potom si môžete navoliť to, čo práve vyhovuje lepšie. Stavba nie je zložitá, potrebných je naozaj len pár súčiastok, spokojne to beží aj na univerzálnej doštičke, spokojne to vložíte priamo do joysticku. Prevedenie prepínača, spôsob pripojenia je na Vás, každému vyhovuje niečo iné, tak to berte ako jeden z možných spôsobov pripojenia. Pri zobrazenom zapojení to funguje nasledovne - v polohe 1-2 beží autofire, t.j. pri trvalom stlačení tlačítka Fire posielame trvale pulzy, proste ako keby sme s tým tlačítkom rýchlo "klikali". Po prepnutí do režimu manual - poloha 1-3 - pri jednom stlačení Fire vyjde von  iba 1 pulz, t.j. musíme potom stále klikať aby sme dostali sériu pulzov.

A to je všetko, das war alles, éto vsjo, and that's all ...

Nuž zase raz mi iba zostáva popriať veľa šťastia pri stavbe tejto pomôcky a následnej radosti pri dobre urobenom výslednom diele.



Články k danej téme, teda ak si chcete upravovať joysticky:

/igi/post/Tipy-a-triky-003-ATARI-Joystick-Tips-tricks.aspx

/igi/post/Mini-ATARI-Joystick.aspx

___________________________________________________________

Vaše hodnotenie, Rate post:

MULTIJOY8.



Dnes zase hardware lahôdka - stavba zariadenia, ktoré umožní cez svoje 2 joystickové porty pripojiť na malé Atari naraz 8 joystickov ... Proste cez pôvodné 2 joystickové porty sa skenujú jednotlivé joystickové ovládače, pricíp je myslím si jasný z animovaného obrázku na začiatku textu, zrozumiteľnejšie to už urobiť neviem ... len v reále to skenovanie fičí omnoho rýchlejšie (minimálne 1000x rýchlejšie), ak by som to v obrázku urýchlil aj ja, tak by bolo v animácii vidieť figu borovú ...

Autor zariadenia: Dnes už (bohužiaľ) nežijúci Radek Štěrba / RASTER & Atariklub Prostějov

MultiJoy (pochádza z roku 1998) je interface pre Atari XE/XL, ktorý sa pripojuje na obidva joystickové porty a umožňuje súčasné použitie až 8 pákových ovládačov. Pôvodná verzia Multijoy zvládala pripojiť až 16 joystickov (!), ale to sa asi ťažko dá reálne využiť, princíp to ale dovoľuje, nakoniec sa to "ustálilo" na tejto verzii pre 8 joystickov, známej pod názvom MultiJoy8. Teda zdôrazňujem - naraz môže hrať až 8 hráčov, ale nemusí ich toľko byť, spokojne trebárs traja, štyria. Ak sú dvaja - zariadenie netreba - vtedy sa nepoužije hra upravená pre MultiJoy.

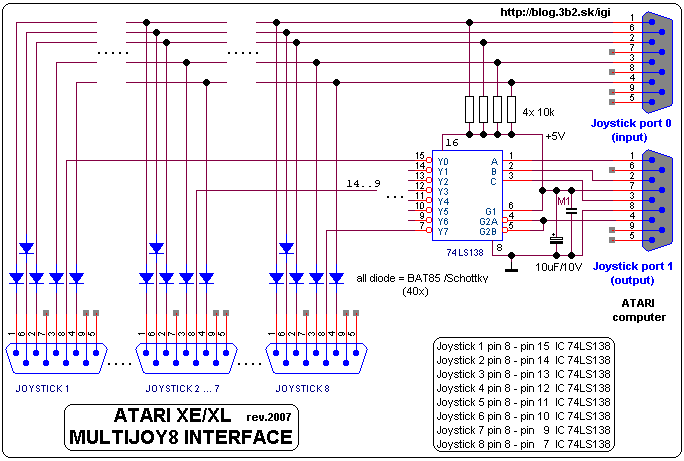

A poďme teda už priamo na schému, tá má v sebe prevedené zmeny a revíziu z roku 2007.





Stavba nie je až taká zložitá ako sa zdá, treba jeden IO typu 74LS138, potrebných je ešte  40ks diód, odporúčam Schottky typ BAT85 - pre malý úbytok napätia, ktorý je v podstate zhodný s Ge diódami, ktoré odporúčajú na originálnych stránkach. BAT85 zoženiete aj dnes, Ge diódy zohnať v dnešnej dobe v potrebnom počte už bude asi problém. Tak isto funguje určite aj s diódami BAT41, ale tie majú väčší úbytok napätia na sebe ako typ BAT 85, ale stále menej ako Si rada 1N4148.

Úbytky napätia na jednotlivých typoch diód:



BAT 85  - cca 0.25V /Schottky

BAT 41  - cca 0.39V /Schottky

1N4148 - cca 0.65V  /Si

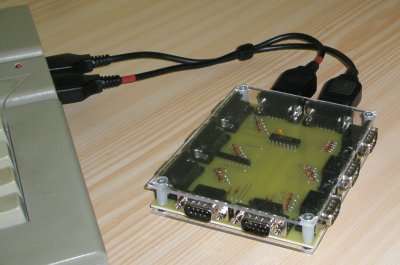

A takto to vyzerá ak je to urobené krupkajom,

foto: fandal, uverejnené s jeho láskavým súhlasom



Hry určené k hraniu cez tento interface hľadajte na webe pomocou hesla MultiJoy. Pozrite sa napríklad sem:

MultiJoy games

Problém vidím skôr v tom kde dnes v Česku a na Slovensku zohnať 8 ataristov naraz ... (Tip: Forever a Atariáda).



Inak otestované na tohtoročnom Foreveri, že toto zapojenie MultiJoy8 beží aj s týmto mojím mini "joystickom":

/igi/post/Mini-ATARI-Joystick.aspx

___________________________________________________________

Vaše hodnotenie, Rate post:

Niekedy máme transformátor, ktorý je síce dobrý výkonom (a ešte má aj poriadnu rezervu), ale dodáva len polovičné potrebné výstupné napätie. A na výstupe je len jedno vinutie ... Existuje zapojenie s ktorým sa tento problém dá vyriešiť, len občas mám pocit že sa na neho neprávom zabúda. Použité zapojenie pochádza od Ing.Gispera, používa Graetz + Villard zapojenie. A toto je to, čo nám môže v tomto konkrétnom prípade vytrhnúť tŕň z päty.


Čo s tým?

1.- "vydlábnuť sa" na to a kúpime potrebný transformátor (teda ak sa dá kúpiť), potom už nemusíte čítať ďalej, problém ste vyriešili kúpou iného transformátora

2.- použijeme zdvojovač napätia a transformátor ktorý máme k dispozícii, síce je to pár súčiastok navyše ale občas to tak isto dobre poslúži, čítajte ďalej


V 2. prípade teda potrebujeme mať k dispozícii nejakú "bižutériu". Potrebujeme 6ks diód, ktoré musia byť nadimenzované na minimálne dvojnásobný potrebný prúd aký budeme požadovať na výstupe, nezabudnite, napätie násobíme, t.j. prúd bude 2x väčší na vstupe násobiče (ak počítam 100% účinnosť). Ale pretože to nie je perpetuum mobile, musíme počítať s tým že účinnosť nebude na 100% a teka teda pre istotu počítajme s prúdom tak 2.5x väčším na vstupe ako budeme potrebovať na výstupe. Na toto sa nesmie zabúdať ! Tak isto kapacity by mali byť na napätie minimálne o 1/2 vyššie ako bude výsledné výstupné napätie. Zapojenie na schéme pracuje ako zdvojovač napätia v obidvoch polvlnách sieťového napätia. Transformátor a jeho vinutie je teda zaťažené symetricky v obidvoch polvlnách sieťového napätia - je to výhodné z hľadiska namáhania transormátoru, zaťaženia súčiastok - ale hlavne z hľadiska zvlnenia výstupného napätia.

Princíp:





Konkrétne zapojenie:





Osobne som to otestoval už dávnejšie na výrobe jedného zdroja - takže uvedené hodnoty súčiastok budú konkrétne - mal som transformátor čo dával 12V/6A/AC, potreboval som z neho dostať napätie cca 30V/2A/DC. Pri použití 6A diód a kapacít 3x 6800uF/50V to dodnes v konkrétnom zapojení funguje. Áno, na diódach sú straty, ale fachčí to dodnes. Tak isto aj kondenzátory zaberajú nejaké miesto - ale vždy je niečo za niečo, platí to aj v tomto prípade.

Prívodné vodiče je treba tiež nadimenzovať na prúd 2.5x väčší ako na výstupe, t.j. pri použití malého transformátora to samozrejme netreba s hrúbkou použitých vodičov preháňať, ale pri väčších prúdoch bacha na úbytky na vodičoch ...

________________________________________________________________________________

Vaše hodnotenie, Rate post:

11.

Tajné a menej tajné projekty ATARI na prelome rokov 1983 a 1984 - zbrane, ktoré nikdy na protivníka nevystrelili.

Budem sa venovať niektorým projektom z týchto rokov, proste aby sa to v celej histórii firmy ATARI "neutopilo" v ostatných informáciách a patrí to do obdobia tých rokov a potom to už "prevalcovala história."

Začneme nám už verejne známym počítačom ATARI 1200XL.

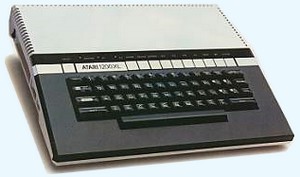

ATARI 1200XL



Jeho predchodcovia- ATARI 400 a 800 sa vyrábali od roku 1979 a tieto počítače boli vlastne založené na vtedy pokročilej obvodovej sade, ktorá bola určená pre nástupcu konzoly VCS 2600. Problém bol v tom, že VCS 2600 bolo veľmi úspešné (v tej dobe) a tak sa nikto nehrnul VCS 2600 nahradiť niečím výkonnejším. Nakoniec sa konzola vyrábala od roku 1976 do roku 1991, čo sami uznáte bola poriadne dlhá doba - to len tak na okraj.

ATARI sa rozhodlo nasadiť vyvinuté čipy ANTIC, CTIA a POKEY aj do domácich, 8-bitových počítačov. ATARI 400 - počítač s malou RAM, bol navrhnutý vyslovene ako herný stroj. ATARI 800 malo byť priamou konkurenciou pre v tej dobe nasadzovaný počítač APPLE II, môžeme ho teda spokojne nazvať modulárnym  poloprofesionálnym počítačom. Problém sa prejavoval v tom, že tieto počítače stále boli viac v pozícii domácich a herných počítačov, čo ich odkláňalo od poôvodného zamerania - proste poloprofesionálne stroje sa mohli predávať predsa len za výrazne vyššiu cenu ako herné mašinky ... a teda úmerné tomu potom boli aj zisky a naopak.

Počas roku 1982 vykročilo vedenie ATARI "rázne vpred", práve vtedy vzniklo množstvo zaujímavých koncepcií a aj celá rada zaujímavých strojov. Ak by ich aj naozaj pustilo do výroby, mohlo veľmi razantne v tej dobe zasiahnuť do sveta 8-bitov, ktoré v tej dobe mohli posunúť celú túto kategóriu o pekný kus dopredu. Nakoniec sa to ale nestalo. Prečo ? Aké boli dôvody ?

Počas roka 1983 sa teda firma ATARI pripravovala na skutočne veľkú ofenzívu. Jej počítače sa mali presadiť ako poloprofesionálne stroje, ktoré budú dostupné pre každého člena rodiny. Veci vyvinuté v tomto období sú dnes dostupné v podobe návrhov, projektov a niekedy aj hotových zariadení, ktoré dnes majú veľkú zberateľskú hodnotu - proste sú to raritné kúsky. A sú naozaj zaujímavé - aj dnes, po toľkých rokoch, kódové označenie celej série bolo "Sweet 8/16". Už toto označenie naznačuje kam celá séria mierila, bolo to na pomedzí 8 a 16 bitov, jednoducho to malo 8-bitový stroj využiť (alebo lepšie povedané vyťažiť) až na samú hornú hranicu jeho možností.

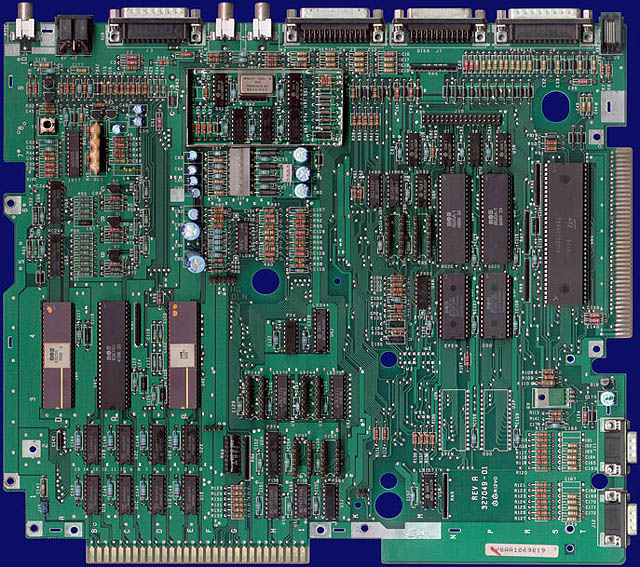

Atari 1000 (16kB RAM) a Atari 1000X (64kB RAM) boli protypmi celej série "Sweet 8/16". Tieto počítače mali mať k dispozícii priamo 2 SIO porty (to by sa fakt hodilo), mal byť použitý 15 pinový konektor - taký je použitý pre VGA karty.
Nakoniec u vyrábaných počítačov sa použilo neštandartné riešenie, ktoré strpčovalo život všetkým majiteľom ATARI - jednoducho nemáte klasický konektor, existuje potom 100% závisloť na výrobcovi. Blbé, ale ako sa to javilo zo začiatku výhodné pre výrobcu, tak sa to nakoniec obrátilo to samé proti výrobcovi.
Jednoduché rozširovanie malo byť zabezpečené pomocou vyvedeného PBI - čo bol paralelný bus. Tu sa počítalo s tým, že sa pripoja také veci ako procesorové karty - cez bus mastering, t.j. koprocesor by prevzal riadenie zbernice od procesora na motherboarde - alebo slovensky na základnej doske, matičnej doske - vyberte si. Jediné rozhranie ktoré potom nakoniec existovalo a aj nakoniec bolo v predaji bola rozširujúca karta 64kB RAM pre ATARI 600XL. Z menovite uvedených prototypov existujú iba základné dosky, ale aj tak zanechali niečo po sebe - podľa nich sa nakoniec pomenovali periférie pre radu ATARI 600XL a 800XL.

Pozrite si názvy:

- magnetofón ATARI 1010
- disketová jednotka ATARI 1050
- ihličková tlačiareň ATARI 1029

Sami viete, že pritom neexistoval žiadny oficiálne predávaný počítač ATARI rady 1000. AJ napriek tomu že by sa tie 2 navrhnuté SIO porty perfektne hodili, tak nakoniec sa od toho upustilo (cena ?) a ATARI sa nikdy s 2 SIO portami nevyrábalo - čo je skutočne škoda.

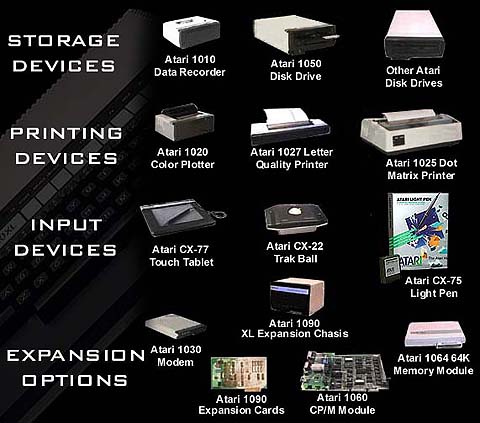

A niektoré periférie z tej doby aj obrazom:

Ako som už písal na začiatku - poďme teda k ATARI 1200XL, mal to byť prvý počítač novej rady, všetko malo byť naj, naj, kvalitná klávesnica, veľká skrinka, všetko bolo na jednej základnej doske, aj zdroj. Vďaka veľkej skrinke bolo vovnútri dosť miesta na ďalšie úpravy. Všetko na jednej doske podstatne znižovalo výrobné náklady. Problém bol v inom - ATARI 1200XL nepredstavovalo žiaden kvalitatívny skok oproti modelu 800, skôr opak bol pravdou - niektoré uvedené zmeny bránili spätnej kompatibilite a tak mnoho programov z ATARI 800 na 1200XL nefungovalo - a to bol teda poriadny malér. Od začiatku predaja sa 1200XL-ka doma upravovala, aby bola kompatibilná s pôvodnou 800-kou, pekné, ale nectí to výrobcu. V histórii už popisujem, že sa masovo vypredávali 800-ky, pretože 1200-ka bola známa tým, že staré softy na nej často nefungujú. Výsledok ? Po 4 mesiacoch bola 1200-ka stiahnutá z predaja a už sa nikdy viac nepredávala. Pritom sa predávala iba v USA, nikdy sa nedistribuovala na iný trh. Výrobca si až vtedy uvedomil, aká je dôležitá spätná kompatibilita. Neskoro, ale predsa. A zase to bola rana pre finančné výsledky firmy.

ATARI vtedy urobilo zásadné rozhodnutie - opustilo celú novú radu počítačov. Pritom nasledujúce modely stáli za hriech a určite by sa výborne predávali. Bol pripravený model na spustenie ďalšej výroby. Ale na porade 12/1983 prišlo to zásadné "nie!" celej rade. Pritom vzniknuté problémy boli riešiteľné, ale okolie a vývoj celého odvetvia nedával dobré vyhliadky do budúcnosti a tak sa urobilo to, čo síce môžeme ľutovať, ale história nepozná slovíčko "keby".

Dnes si teda môžeme pozrieť niektoré parametre vyvíjanej rady 1000:

ATARI 1400XL, pochádzal z modelu 1200XL, mal tiež 64kB RAM, pritom už používal nový systém riadenia pamäte, ktorý dovoľoval prístup cez čip FREDDIE. Bol tu zabudovaný systém pre syntézu hlasu, mal pomenovanie SC-01. Novinka a ešte k tomu programovateľná, proste mohli ste hlásiť veci aj hlasom. Vtedajšia záležitosť č.1 - zabudovaný 300 Bd modem. Vtedy špička, dnes sa nad tým usmejeme, ale zoberte na vedomie, že dovtedy bola distribúcia programov možná iba cez časopis v tlačenej forme, kazeta, alebo disketa (a na to ste museli mať k dispozícii drahú disketovú jednotku ...).



ATARI 1400XL



A čo raz máte priamo k dispozícii sa dá aj okamžite používať, pretože to nemusíte dokupovať. Jednoduché, jasné ako facka. Dnes hovoríme, že sa ATARI 1400XL ponáša na 8-bitovú AMIGU - teda tými svojimi vlastnosťami.
Tak isto sa dnes vraví, že sa radšej malo začať priamo modelom ATARI 1400XL, síce by nevyriešil problémy s kompatibilitou, ale vďaka zaujímavého hardvéru by sa určite lepšie uplatnil a bol by proste aj sám o sebe dostatočne zaujímavý - aj pre vývojárov a aj pre spotrebiteľov. Ale nedostal šancu.

Ďalej mať nasledovať model ATARI 1450XLD.
Už podľa mena mal vychádzať z pôvodnej konštrukcie ATARI 1400XL, tu ale bola použitá omnoho väčšia skrinka, pretože sa počítalo s priamym osadením jednej 5.25" floppy mechaniky. Miesto v skrinke dovoľovalo zabudovať aj druhú FD jednotku 5.25". Pre tento model firma ATARI vyvinula paralelný radič, ktorý bol podstatne rýchlejší ako komunikácia s FD cez SIO port, tu dosahoval rýchlosť prenosu až 100kByte za sekundu, t.j. program do 64kB RAM ste nahrali za čas podstatne kratší ako sekunda. Ale ako vždy tu bolo jedno ale, mechaniky 5.25" pracovali s 288 ot./s (ATARI 1050), potom s 300 ot./s, namiesto 360 ot./s ako u IBM/PC. Čo to v praxi  znamená ? - nie je možný priamy prenos dát pomocou diskiet medzi Atari a PC. Hodne, hodne nepríjemné. Tak isto sa spomína, že boli dosť veľké problémy pri vývoji radiča diskov. V každom prípade po doriešení "detských nemocí" sa mohlo jednať o počítač ktorý by bez problémov našiel svoje uplatnenie ako veľmi slušný domáci počítač. Možnosť pripojiť 2x 5.25" floppy jednotku bola jedinečná, bola to veľmi vhodná verzia na spracovanie textov a tabuliek - 1 disketa systém, 2 - vlastné data.

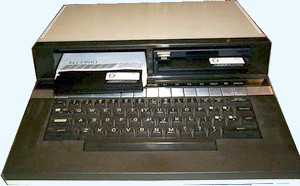

ATARI 1450XLD

Nasleduje ATARI 1600XL, zaujímavá myšlienka, je tu veľmi veľa vzájomne si odporujúcich si informácií, pritom smerovanie bolo jednoznačne profesionálnym smerom. Mal mať oddelenú klávesnicu, v tele mal mať vlastné FD jednotky (existovala verzia s 2x 5.25" FD a aj verzia s 2x 3.5" FD jednotkami - tu sa špekuluje o označení ATARI 1650XLD). Poďme na hardware -  vraj niečo ako Commodore 128D (nie doslovne, len princíp), mali byť použité 2 procesory - tu 6502C a Intel 80186, potom by si to z PC mohlo rozumieť vcelku bez problémov.

Pripájam obrázok tejto verzie:

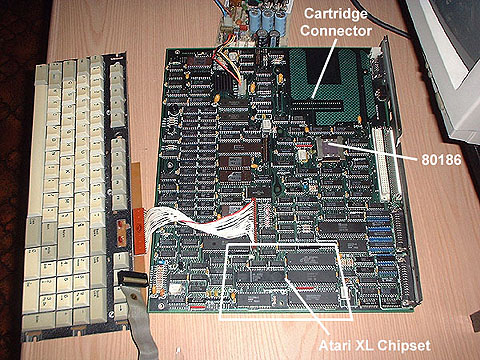

ATARI 1600XL



Inde sa hovorí že boli použité procesory 6502C a 65816, tu mi ten zmysel trošku uniká, pretože 65816 má v sebe množinu inštrukcií 6502C, nakoniec sa dnes aj vyskytujú prerobené počítače práve na tento procesor. Takže túto verziu berte radšej s poriadnou rezervou.

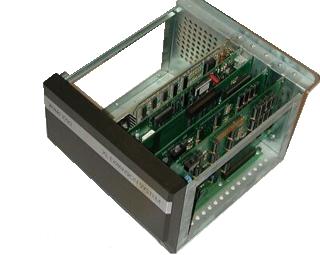

Nasleduje najväčšia "pecka" - rozširujúca jednotka ATARI 1090 XL Expansion System. Toto mohlo s ATARI naozaj poriadne "zamávať", teda v tom pozitívnom zmysle. Táto jednotka sa k počítačom rady XL mala pripojiť cez paralelný port zbernice PBI. Dovnútra ATARI 1090XL sa dalo zabudovať až 5 rozširujúcich kariet s možnosťou bus-masteringu.



ATARI 1090XL



Čo sa dalo pripojiť?

- ATARI 1090 Z80/CPM card, čiže dostupné C/M na ATARI
- ATARI 1090 80 column video board - výstup v rozlíšení 80 znakov na riadok
- ATARI 1090 64K board, rozšírenie RAM - dali s azapojiť až 3 tetio karty zreťazené za sebou

A už spomínaná 65816-ka, tá mala z počítača urobiť 16 bitový stroj.

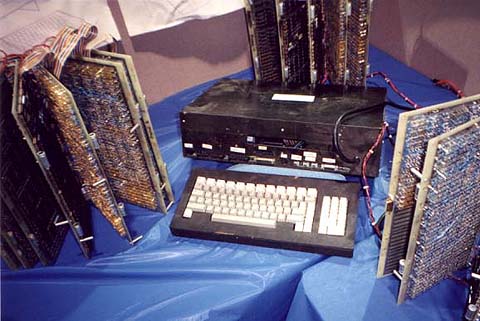

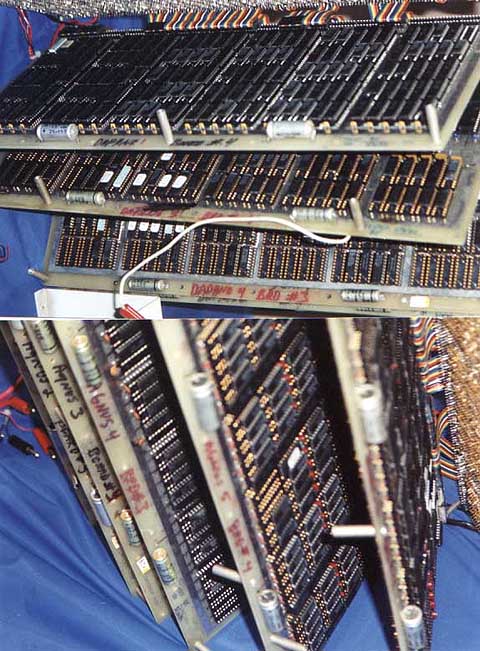

Nasledoval počítač ATARI 1850XL, jednalo sa fakticky o AMIGU, kódové označenie MICKEY. Celé toto označenie platilo do okamžiku, keď namiesto ATARI odkúpila AMIGU firma Commodore. Dodnes sa nevie akovlastne zvnútra MICKEY vyzeral - či sa to klonilo vzhľadom k AMIGE, alebo skôr to vyzeralo ako počítač z rady ST. Asi to už zostane nevyriešenou záhadou.

Dnes nevieme presne prečo vlastne k tomuto "STOP" rozhodnutiu prišlo, možných dôvodov je veľa. Mne sa javí ako najpravdepodobnejší scenár to, že si niekto myslel že sa zopakuje situácia spred niekoľkých rokov kedy sa počkalo a nakoniec VCS 2600-ka zachránila firmu v ťažkých časoch, teraz to mali byť 8-bity - nestalo sa, pretože trh v tej dobe obsadila (počtom predaných kusov) firma Commodore.

Nakoniec jediné čo zostalo zo smelých plánov firmy ATARI a nebolo to zhodené zo stola bola 8-bitová rada počítačov - ATARI 130XE a nasledoval ešte hybrid počítača a hracej konzoly ATARI XEGS.



ATARI 130XE



ATARI XEGS

Po roku 1983 už 8-bity pomaly ale iste uvoľňovali miesto pre 16-bity a po nástupe Jacka Tramiela už pre ne fakticky nebolo  vo firme žiadne miesto. Síce ich nakoniec v rade XE na určitú dobu Jack Tramiel "omilostnil", ale vždy 8-bity považoval za hračky pre deti, než prejdú postupne na jeho radu ST. A pretože zo strany ATARI o ďalší vývoj nebol záujem, tak aj postupne 8-bity skončili,na rozdiel od iných firiem ktoré to ešte dosť dlhú dobu s malými 8-bitmi skúšali.

Čo sa teda vlastne stalo v poslednom mesiaci roku 1983?
Prečo sa odstránila celá rada "Sweet 8/16"?

Mám na to niekoľko možných a pravdepodobných teórií, z každej bude asi časť pravdivá a tak teda potom kolieska začnú pekne rad zaradom do seba zapadať.

1.) - masívny odchod zamestnancov, z 10.000 máme vtedy už číslo iba 7.000, t.j. každý tretí zamestnanec odišiel, nie vždy je možné dieru v systéme ľahko zaplátať, management to síce vidí cez tabuľky vždy ružovejšie, ale aj vtedy niektorí ťahali viac ako viacerí a ak odišli ... koncom roka sa toto číslo ešte zväčšilo o ďalších 1000. Odchod 4.000 ľudí nutne zatrasie niektorými pozíciami, aj keď ako som už napísal, management nikdy situáciu nevidí tak zlú - pokiaľ sa to netýka priamo aj managementu ... nahradiť takýto výpadok sa nakoniec mohol ukázať byť podstatne väčším problémom ako si kto na začiatku prepúšťania myslel. A treba vziať do úvahy aj odchod špičkových programátorov a návrhárov ...

2.) - management sa zľakol možných negatívnych reakcií userov
ATARI 1200XL názorne ukázalo čo je to nekompatibilita, nikto nechcel riskovať rovnaký scénár. Celá rada bola postavená tak, že by boli potrebné úpravy, kto to ale chcel v tej dobe riskovať ? Rovnaký problém bol vtedy aj s konzolou ATARI 5200 - nebola spätná kompatibilita s VCS 2600. Trh videohier sa vtedy zosypal, tu už naozaj nešlo o vývoj, ale o púhe prežiti, kompatibilita bola najdôležitejšia pre prežitie. Dali sa stále predávať staré tituly, bola tu aj zaručená istota pre vývojárov. Vývoj mohol byť skutočne  obetovaný pre podporu výrobcom software. Veľmi pravdepodobné.

3.) - management (zase management) rátal s tám, že už nemá cenu investovať do rozvoja 8-bit hardvéru.
Rozhodli sa 8-bity vyťažiť, teda absolútne vybrakovať sklady - čo bolo k dispozícii (derie sa mi na jazyk jasná paralela s VCS 2600) a teda cenou konkurovať ostatným výrobcom a hracím konzoliam. Možno sa tu počítalo s tým že ak AMIGA skončí v ATARI, čo bolo vtedy veľmi pravdepodobné, tak príde ku "kvalitatívnemu" skoku a zase bude konkurencia na míle vzdialená (teda pre ATARI tým správnym smerom dozadu). Že to nakoniec nevyšlo je vec iná. Vtedy sa prezentovali novinky 32/16bit, siahalo sa na 64 bit, čo už s 8-bitmi ... kto sa nepripravoval na 32 bitové stroje akoby ani nebol a teda aj jeho šance na uplatnenie na trhu boli mizivé.

4.) - s celou radou na základe osobného názoru zatočil CEO James M.Morgan.

James M.Morgan



Manažér, ktorý väčšinu svojho času strávil u tabakového priemyslu. Potom ho pozvali do ATARI a tak si sem doslovne "odskočil" medzi 09/1983 a 07/1984. Jeho slová o tom, že ATARI sa má vrátiť späť k videohernému priemyslu kde sú jeho korene si dnes môžeme vykladať ako chceme, obávam sa, že tým slovám nikto mimo neho dodnes celkom nerozumie. Lenže ak tieto slová mal nižší mamagement "pretaviť" do zmysluplnej podoby  tak to bola asi poriadna fuška. A pretože kolaps videoherného priemyslu bol jasný - nasledovala jediná možná odpoveď - niekto slová "najvyššieho" zle interpretoval - a vinník sa učite našiel ... na 100%.  Ak toto bolo základom rozhodnutia, tak to by bola naozaj hodne silná káva.
Tu by sme potom mohli skonštatovať že celá rada "SWeet 8/16" podľahla manažérovi, ktorý patril do rady vtedajších manžérov - ako príklad manažéra uvádzam  - možno včera predával tabak, potom ceruzky, víno, dnes možno to budú počítače, zbraňové systémy - všetko pozná, všetko videl, všetkému najlepšie rozumie a zajtra ak tu už nebude zase bude predávať kľudne celkom iné produkty - sladkosti, alebo lokomotívy, kombajny - podľa toho kde mu ponúknu dobré miesto. Toto poznáme aj dnes, títo  tzv. "potulní manažéri" vládnu po celom svete firmám a tie sa potom neprestávajú diviť kamže sa to pod takýmto "umelcom" po krátkom čase dopracovali. Najväčší problém je potom v tom, že si vo firme takéhoto "umelca" nevedia niekedy doceniť (a pritom si ho sami vybrali !) a tak odchádza nepochopený, pretože cesta čo vytýčil je síce absolútne jasná, len to okolie to  nie a nie to pochopiť - a prepustení ľudia to nevedia pochopiť tiež. Príchodom Jacka Tramiela do ATARI sa existencia Jamesa M.Morgana vo firme stala okamžite zbytočná, dostal "padáka". A vrátil sa naspäť odkiaľ prišiel a bolo mu tam dobre ...



Poznámka:

Videl som to niečo podobné tiež v jednej firme, zobrali manažéra od ktorého si sľubovali hory-doly, potom ako sa mu dokonale podarilo za 3 mesiace rozvrátiť kľudne a zabehane fungujúcu firmu, mali čo potom robiť aby ho po roku vystrnadili, pritom mal samozrejme zabezpečený taký zlatý padák že určite pár rokov ani nemusel pracovať ... a zdatní znechutení ľudia z firmy medzitým odišli a naspäť by ich už nedostal ani pár volov ... proste zostali po ňom (teda akože po jeho práci) skutočne nedozierne škody.


5.) - pôvodne sa malo jednať len o časové odloženie projektov na neskoršiu dobu, ale príchodom Jacka Tramiela sa projekty definitívne zrušili. Zase vysoko pravdepodobné. Jack Tramiel si svoje názory presadzoval naprosto bezohľadne, 8-bity boli pre neho iba stratený čas. Iba ak ... sa výroba zoptimalizuje. Jeho svet predstavovali 16-bity, 8-bity zostali len preto, že sa ešte predávali, tak ako VCS 2600. Záujem na ďalšom vývoji bol u neho nulový.

___________________
V dnešnej dobe vieme, že niektoré koncepty z ATARI sa dodnes objavujú aj v dnešnej technike - firewire, USB bolo inšpirované SIO.
Dnes sa na to pozeráme o čom to tu vlastne celé je ? - ale v roku 1983 boli tie koncepty skutočne novátorské a rada počítačov od iných firiem s podobnými nápadmi ani neprišla. Dokázateľná je jedna vec - máloktorá firma svojim konceptami dokázala tak vyťažiť 8-bity ako ATARI.
Že to nakoniec management ATARI predsa len zmietol zo stola je vec druhá ...

___________________

Pokračovanie nabudúce ...

Odkaz na všetky pokračovania:

/igi/post/Historia-firmy-ATARI-History-of-ATARI.aspx

___________________________________________________

P.S: informácie o počítačoch tejto rady nájdete na mojej stránke priamo pomocou vyhľadávača, pretože už som o nich písal.

___________________________________________________

Vaše hodnotenie, Rate post:

Veci čo mám na predaj, čo je tu uverejnené je stále ešte k dispozícii - píšte na:  lofty(CTRL+ALT+V)blog.3b2.sk

___________________________

Všetky pamäte sú otestované, funkčné:

Predám DRAM pamäte Siemens HYB511000A-80, organizácia 1M x1, rýchlosť 80ns, sada 8ks cena: 12.- Euro, sada 16ks cena: 20.- Euro
(vhodné pre rozšírenie RAM napríklad pre Atari ST)
___________________________________________________________
Predám DRAM pamäte Fujitsu MB81256-15, organizácia 256k x1, rýchlosť 150ns, sada 8ks cena: 8.- Euro
(vhodné pre rozšírenie RAM, napríklad na 320kB pre malé 8 bit. Atari)
___________________________________________________________
Predám DRAM pamäte CMOS, Samsung KM41C256P-10, organizácia 256k x1, rýchlosť 100ns, sada 8ks, cena: 12.- Euro
(vhodné pre rozšírenie RAM, napríklad na 320kB pre malé 8 bit. Atari)
___________________________________________________________
Predám DRAM pamäte Mitsubishi M5M4256-15, organizácia 256k x1, rýchlosť 150ns, sada 8ks, cena: 8.- Euro
(vhodné pre rozšírenie RAM, napríklad na 320kB pre malé 8 bit. Atari)
___________________________________________________________
Predám DRAM pamäte Samsung KM4164A-15, organizácia 64k x1, rýchlosť 150ns, sada 8ks, cena: 4.- Euro
(vhodné pre opravy základnej pamäte, napríklad pre malé 8 bit. Atari)
___________________________________________________________
Predám DRAM pamäte Toshiba TMM4164AP-15, organizácia 64k x1, rýchlosť 150ns, sada 8ks, cena: 4.- Euro
(vhodné pre opravy základnej pamäte, napríklad pre malé 8 bit. Atari)

___________________________________________________________________

Krokové motorčeky:





Predám 2ks krokové motorčeky Shinano STH-39H112-06 a STH-39H112-03, rovnaké odpory vinutí, len iná výrobná séria, bipolárne, 2 vinutia=4 vývody, odpor vinutí=15Ω, krok by mal byť 0.9°/Step, cena spolu za 2ks: 20.- Euro


Predám krokový motorček Mitsumi M42SP-5P, unipolárny, t.j. 5 vývodov, 7.5°/Step, odpor vinutí 4x 180Ω, cena: 8.- Euro

Predám krokový motorček Mitsumi M42SP-5P, unipolárny, t.j. 5 vývodov, 7.5°/Step, odpor vinutí 4x 120Ω, cena: 8.- Euro

___________________________________________________________

Predám 4ks DATA TRANSFER SWITCH pre 2x paralelný port z 2x PC na jednu tlačiareň, bez kabeláže.  Jednotlivo cena: 3.- Euro, spolu všetky 4ks za 8.- Euro.

_____________________________________________________________________________

Predám plotter VZ4 určený pre pripojenie na malé 8 bitové Atari - zabudovaná celá elektronika vovnútri spolu z napájacím zdrojom + kabeláž pre pripojenie cez joystickové porty - cena: 35.- Euro.

_____________________________________________________________________________

BAZAR - BAZÁR - BAZAR - BAZÁR - BAZAR - BAZÁR - BAZAR - BAZÁR - BAZAR - BAZÁR

Dnes to bude na tému "plotter". Už som písal, že začiatkom minulého mesiaca som kúpil plotter, A3 rozmer, výrobca Iwatsu SR-10. Pekná vec, pri kúpe fungoval a kreslil. Po príchode domov tak po cca 2 dňoch ale bez zjavnej príčiny prestal fungovať elektromagnet pokladania pera. Začal som teda s opravou, pretože som to chcel opraviť a znova používať. Keby som bol tušil do čoho som sa zase zavŕtal ...



Ešte k elektronike:

Má to v sebe 2x CMOS verziu Z80-ky, x-tal beží na 12Mhz, t.j. procesory bežia na 6Mhz. Paralelný beh procesorov na 6Mhz, celkom pekný cvrkot ...

Čipy:
2x TMPZ84C00AP-6
1x TMPZ84C20P-6
2x D71051C
1x D71055C
1x MAX232
1x TAMURA RHP-2405 - hybridný IO, spínaný zdroj 24V/5V-0.4A
2x TA8435H1x 2SD288 - tranzistor spínania cievky

1x 62256, RAM

1x 6264, RAM

nasleduje nejaké bižu v podobe rady 74HC. Eprom vyzerá na typ 27512, nechcel som strhávať samolepku ... a aby sa to nedalo len tak okopčiť je tam jeden zákaznícky šváb od firmy RICOH.

Ale poďme pekne bod za bodom.

A dávame dolu prvý spodný kryt:

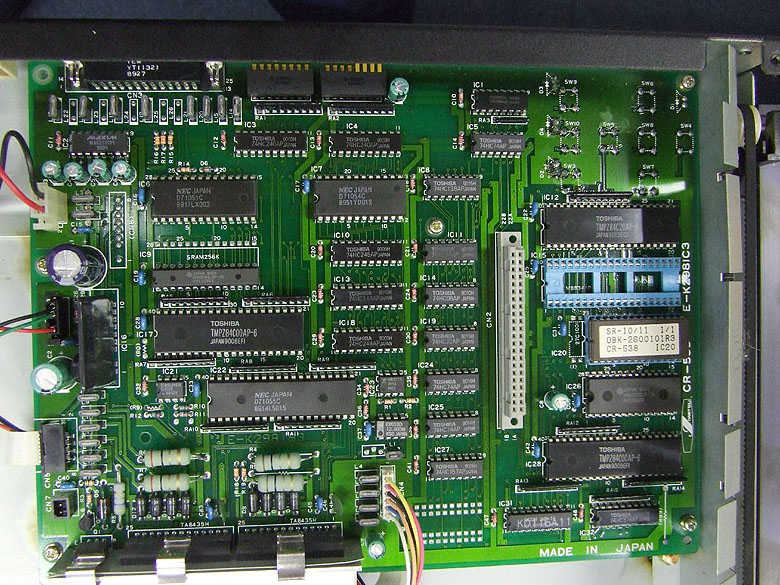

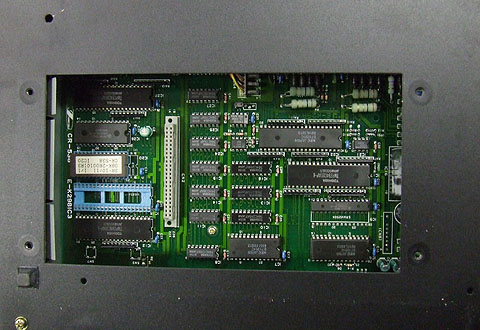

prístup k elektronike

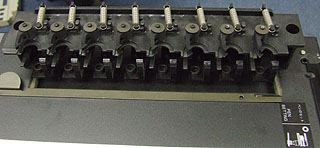

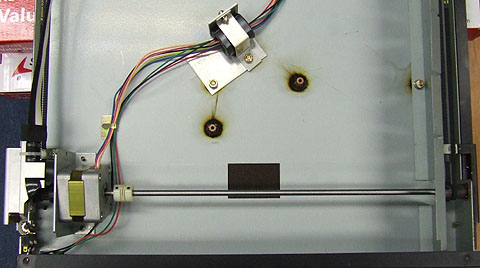

Pohľad na odkrytovanú mechaniku "skladu" pier 1 až 8

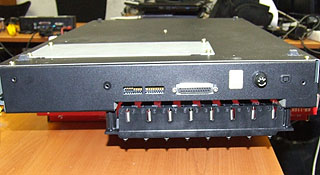

plotter "hore nohami"

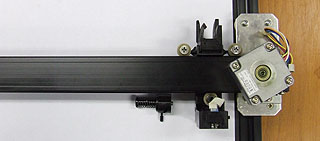

prevod pohybu jednej osi sa robí jedným krokovým motorčekom

s dvomi ozubenými remienkami

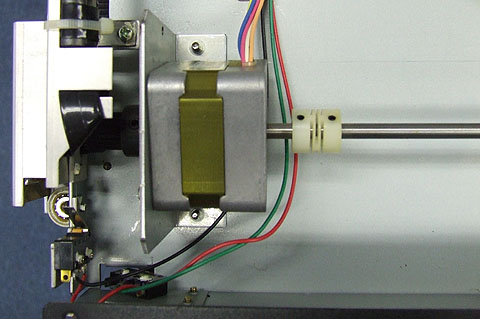

detail pružnej spojky

Plotter kreslil a zrazu prestalo fungovať pokladanie pera, elektromagnet prestal priťahovať. Cievka v poriadku, akurát bola veľmi horúca, ale skutočne horúca. Niečo nesedelo. Nastalo rozoberanie plottera, pretože bolo potrebné nájsť príčinu.

Ani som sa nenazdal a pekne krásne som plotter musel kompletne rozobrať, pretože sa tie problémy pekne zaradom poskladali a nedalo sa inak ako to rozobrať pomaly do posledného šróbiku ...

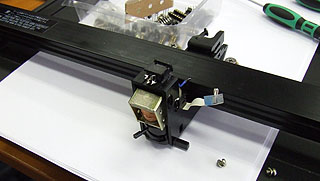

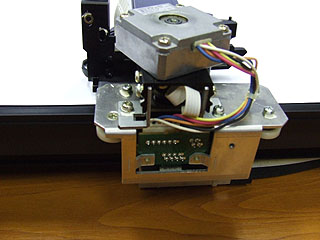

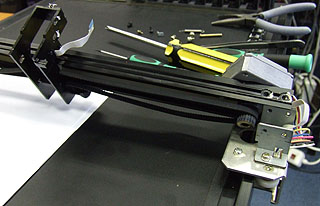

Bočný pohľad na motorizáciu pohonu hlavy pera

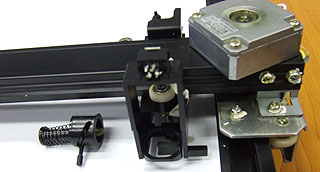

dtto z iného uhla,

vľavo leží časť "vystrelenej" mechaniky

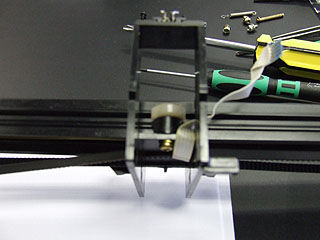

pohľad zvrchu



Pri tej príležitosti som najprv kompletne rozobral hlavu, pretože spustenie pera išlo dosť ztuha. Samozrejme pri rozoberaní sa hlava kompletne rozpadla, pretože klobúčik čo drží stred tyčky v elektromagnete bol síce originálne zalepený, ale teraz povedal dosť ! ... a poradie uloženia súčastí v hlave som nevedel, pretože pružina to vystrelila do "okolia" ... paráda. *Cievke som dal dolu ochrannú pásku, pretože som nevedel v akom stave je vinutie po tom "zapekacom" obrade ktorým prešla. Proste sa z nej začalo dymiť, ale našťastie som to stihol včas vypnúť a teda cievka to prežila, ani nemá medzizávitový skrat. Potom som prívodné vodidče na druhej strane fixoval čiernou izolačnou páskou a pár kvapkami Epoxy, čo je môj obľúbený pracovný materiál - síce nie je vhodný na všetko, ale tak na 99% vecí určite áno.

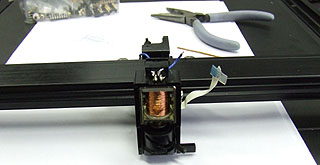

vlastná cievka, bola "kapotovaná",

ale to čo ju pokrývalo - páska

- tú som dal preč

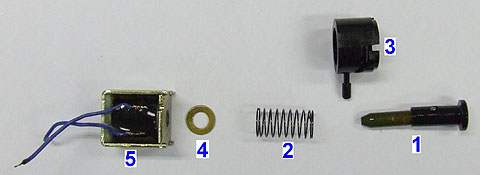

poradie ako to poskladať



Najprv som teda vyzbieral zo zeme veci, pomodlil sa -teda že som všetko našiel a po pár pokusoch vyčistenú hlavu poskladal a pomocou zdroja 24V hľadal funkčnosť samotnej hlavy. Na 3 pokus som to konečne poskladal v správnom poradí (a vtedy som aj zistil že položka 3 musí byť prilepená na mechanizmus  na nasledujúcom obrázku) a hlava začala spínať a teda dokázala položiť pero na papier - teda po pripojení na ten pomocný zdroj.

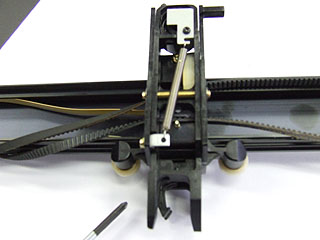

pohľad na mechanizmus, vľavo na tŕň sa nasadzuje cievka

dtto, tu už je to prilepené, tŕň sa vkladá odspodu

a je na ňom už umiestnená pružina



sem patrí mechanizmus hlavy spolu s elektromagnetom

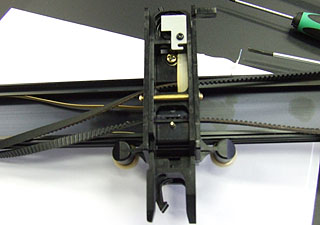

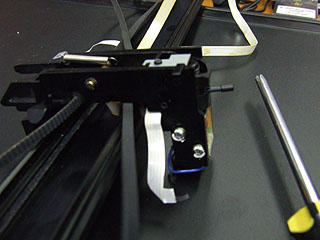

zase pohľad na rozobratú hlavu plottru

tu je vidieť kade ide do hlavy 4-žilový plochý páskový  vodič



hlava XXII ?

Vlastný mosadzný "tŕň", na ktorom sa pohybuje preklápanie pera išiel tak ztuha, že som mal fakt veľký problém tú osku vytiahnuť, jemne som teda ten otvor zväčšil a potom to už išlo ako po masle. Proti vypadnutiu je to poistené na každej strane "segerkami". Tiež to bola jedna z vecí, ktorá bránila hladkému chodu mechanizmu priklopenia pera.

zospodu ešte ide pružinka a má svoje pripevńovacie body

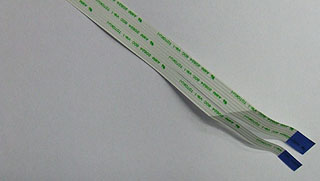

"nový" plochý 4-žilový plochý páskový vodič

kompletácia hlavy



ešte pripojiť plochý káblik ...

Priamo v plotteri to ale stále nechcelo fungovať a hlava sa síce zopla, ale tým to končilo a intenzívne sa veľmi rýchlo zahrievala. Nezostávalo nič iné ako sa vŕtať priamo v plotteri a to v páskovom  prívode a v elektronike. Hneď po otvorení a priamom prístupe k elektronike mi udrela do očí jedna vec - na chladiči sú cez nevodivú silikónovú podložku pritlačené cez svorky 2 integrované obvody TA8435A a jeden výkonový tranzistor. Všimnite si posunutie svorky na výkonom tranzistore ... je to úplne vľavo dole. Ako sa to mohlo stať nechápem, ale stalo sa.

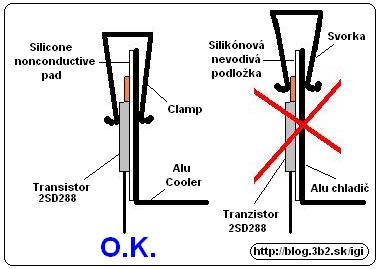

A ten tranzistor mal tú prítlačnú svorku zošmyknutú tak, že vlastne skratoval kolektor tranzistoru priamo na zem - teda priamo na ten chladič, aby to bolo jasné radšej som to nakreslil - tu na obrázku je pekne videť ako prišlo k tomu skratu.

Vľavo správne nasadená svorka, vpravo nálezový stav.



Tým bola vyradená funkcia obmedzenia prúdu cievkou a prúd dosahoval parádnu hodnotu - malá cievočka a tieklo do nej 25W príkonu ... a toto samo sebou nezostalo bez následkov. Oprava tejto banálnej chyby bola jednoduchá, proste som svorku dal tak ako má byť. Lenže ako to už býva zle povyskočená svorka spôsobila nastávajúce zreťazenie ďalších problémov.

Čo ma miatlo najviac bolo to, že pripojenie elektromagnetu ide cez 4-páskový plochý vodič a pri meraní priamo v systéme som tam pekne videl tú cievku s jej vnútorným oodporom cca 25Ω, tak som si hovoril že to musí chodiť. Nechodilo, beštia. Zase raz neplatil Ohmov zákon v praxi, ono sa totiž tie vodiče po pripojení prúdu proste odpojili. Celý problém bol v tom, že sa vďaka tomu veľkému prúdu v plochom vodiči vytvorili neviditeľne vlasové trhlinky. Pri meraní ohmmetrom to proste ukazovalo obvod O.K., ale pri záťaži to vždy "luplo". Vypol som, premeral - všetko O.K., zapol a ... závada sa opakovala. Tiež to trvalo hodnú chvíľu než som na to prišiel, nebolo to na miestach kde sa pri pohybe plochý vodič ohýba, ale asi tak 10mm od konektoru ... Meral som to aj tak, že som bez napätia pohyboval hlavou a teda plochý vodič sa pohyboval po celej svoje dĺžke - hajzlík, vtedy sa chyba neprejavovala. Potvorská závada.

Že to bolo ono, som preveril pripojením náhradných vodičov mimo toho 4-páskového vodiča, plotter fungoval!

Výborne, povedal som si 3 zreťazené chyby nájdené - ale plotter stále nebol prevádzkyschopný, pretože tie náhradné vodiče k hlave proste boli len na testovanie. Kde ten "potentovaný" 56 cm dlhý, 6mm široký 4-žilový plochý páskový vodič zohnať ? A hlavne rýchlo ...

Začal som pozerať domáce zásoby plochých páskových vodičov zo starších tlačiarní EPSON.. A našiel som široký plochý vodič zo správnou roztečou vývodov, akurát som ho musel "orezať" na potrebný 4-vodičový rozmer. Najprv som sa toho obával, ale stačili kvalitné nožničky - a pevná ruka. Pásik je síce asi o 20cm dlhší ako pôvodný a musel som ho správne poskladať tak, aby v miestach ohybu nebol preložený, ale našťastie sa to dalo poskladať tak ako som potreboval.

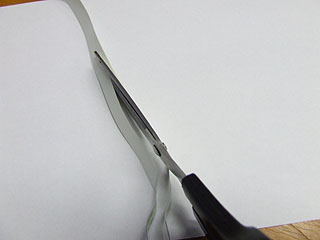

"Kanibalizovaný" plochý páskový vodič z ihličkovej tlačiarne,

už je urobený zárez na 4 žily



chce to len pevnú a istú ruku

naozaj to nie je nič zložitého



Potvora, dal mi ten plotter skutočne zabrať, ale nakoniec po skoro 2 týždňoch bol z neho zase funkčný stroj.



Zaujímavo je riešené pripojenie cievky a ovládanie jej prúdu.



Používa sa 1/2 obvodu LM358, tranzistor 2SD288, odpor 4,7 Ohmu, 10k, 18k a 22k. Nebudem k tomu veľa písať, pozrite si obrázok, v jednoduchosti je sila. Pozrite si ako sa dá dvoma bitmi ovládať prúd do cievky.



A že ten plotter skutočne funguje po tých opravách si môžete pozrieť na tomto videu (použité "pero" je vlastnej výroby, použil som perá z plotteru Sharp MZ40 a ešte nejaký ľahko dostupný materiál, možno o tom zase raz tiež niečo napíšem).

Opravený plotter v akcii:

PlotterAVI.zip (9,95 mb)

A to je zase na dnes všetko, na tému elektroniky zase až niekedy inokedy ...

P.S:

ešte dávam link na jeden český software, hodne šikovný ak si najprv chcete pozrieť čože je to za plt súbor, vykreslí ho najprv na obrazovku, určite sa pri práci s plotterom hodí:

http://web.quick.cz/prazska9/Software/rvview.htm

_____________________________________________________________

Vaše hodnotenie, Rate post:

01.10.2013

Je tu október, Rusi majú VOSR, ktorá bola v novembri, Nemci majú Oktoberfest ktorý začína v septembri, Kaufland zase začal Vianočnú kampaň 20.septembra. Inak - asi sa nebudem diviť ak za pár rokov začne Vianočná kampaň na 1.mája ... nakoniec kľudne môže byť problém v tom že niekto vtedy zabudol otáčať listami v kalendári.
Uvádzam to len preto, aby ste sa nedivili čo sa dialo v časoch reálneho socializmu v kapitalistickom svete - ľahšie tie informácie pri týchto paradoxoch dnešnej doby strávite.

__________

Pokračujem 10.dielom histórie firmy Atari:



10. Porážka Jacka Tramiela. Projekt Mickey - ATARI 1850XLD - Ako to vlastne bolo s Amigou, prečo to dopadlo tak ako to dopadlo.

/igi/post/Historia-firmy-ATARI10-History-of-ATARI.aspx

___________________________________________________________________

02.10.2013

Včera som si sadol k televízoru - P...a banka v reklame ponúka pôžičku 2000.- Euro za 30.-, alebo 35.- Euro mesačne, toto sa priznám neviem presne, ale vyzerá to lákavo, nie je to až taká horibilná suma na mesačné splácanie. Ale ak ste stihli aj tie riadky v mini veľkosti pod tým, tak je tam jeden podstatný údaj - spolu za to v konečnom dôsledku zaplatíte 3,700.- Euro - len aby ste boli v obraze hneď od začiatku a nechytali sa za hlavu na konci. Skutočne výhodné - ale nie pre Vás.

Iná banka - S......k tiež ponúka peniaze, ale tam tých 5-6 riadkov dajú pre istotu asi tak na 3/4 sekundy a nemáte šancu si to prečítať. Myslím si, že sú spokojní, zákon dodržali (bolo to na obrazovke ? - bolo !) a že vy nemáte v hlave flashku s videočipom je VÁŠ problém ... tak tomu sa bude asi tiež lepšie oblúkom vyhnúť.



Zaujímavá je jedna vec - pred krízou ste úver a peniaze v hotovosti nedostali len tak, preverovali vás pomaly do 5-teho kolena a žiadali záruky.Teda len ak ste si chceli požičať  čo ja viem 250.000.- Sk, ak ste chceli 10 miliónov tak vás priamo ofukovali a zjavne ani nevadilo že ste potom poriadne nesplácali. Banky, banky ... Teraz po vás nikto nič nechce (a zjavne sa ani nepreveruje solventnosť) a peniaze ponúkajú ostošesť. Kam to môže nakoniec prísť je americká cesta, zjavne náš vzor.  Jeden vzor tu už ale bol a ako to dopadlo vieme.

_______________

Dnes som sa k dostal k jednomu zaujímavému notebooku z roku 2004 - Dell Latitude C840 - a hovorí mi oddnes pane ... Procesor Pentium 4 mobile, HDD neuveriteľných 30GByte, videokarta GeForce 440 - 64MB RAM. Ale čo je na ňom zaujínavé najviac ? COM port, infraport, LPT port a displej má rozlíšenie 1600 x 1200 (obraz 4:3). Pred tými rokmi to muselo byť pekelne drahé, pôvodná batéria je Li-Ion, zatiaľ po prvom nabití má výdrž *1* hodinu ..., neuveriteľné na ten vek (rok 2004). Rátal som s tým že batéria bude na 100% mŕtvolka. Na staršie veci potrebujem mašinu s tými portami, výborne sa mi to hodí a to rozlíšenie displeja tiež nie je na zahodenie ... potešilo to, dnes je to len roztiahnuté do šírky, pretože každý chce pozerať iba filmy - teda názor výrobcov. Problém je v tom, že podaktorí by chceli aj pracovať, ale sranda je v tom že im v tom bránia sami výrobcovia.

______________

Tak tú disketovú jednotku ATARI XF551 mám konečne u známych v Znojme, teraz to ešte musím dostať do Bratislavy. Vydržať, aj to bude. Tieto koníčky sú občas fakt beh na hodne dlhé trate, zbledol by pritom aj maratón(ec).

___________________________________________________________

03.10.2013

Vďaka firme TEPCO si začíname zvykať na to, že úniky rádioaktivity začnú byť považované za štandart. Ten management tam treba obliecť do pracovného odevu a dať im do ruky lopatu  (aj s tým následným platom) ... neuveriteľné že to stále nevedia vyriešiť.

Tá definícia stavu je desná: "Zdá sa, že prišlo k úniku priamo do mora."

Tak prišlo, neprišlo ? Alebo sa im to zdá ? A komu sa to zdalo ?

V Japonsku nepoznajú pojem merací prístroj ?

__________

Dnes už budem pokračovať veselšou témou a pritom jednou nohou zostávam v Japonsku (ešte keď vedeli čo robia a nezdalo sa že sa zdá a podobné pindy pre oblbovanie):

Oprava plottera Iwatsu SR-10.





Síce som si dal s písaním článku načas, pretože mám aj iné povinnosti, ale predsa len som sa k tomu dokopal. Tri zreťazené poruchy, plus mechanické zadrhávanie vyklápania pera, nazbieralo sa to a bol aj deň, kedy som si myslel že túto investíciu zjavne odpíšem. Následne som sa ale dobre vyspal a zahodil som túto myšlienku za hlavu - a začal som s opravami. Podrobnejšie na tomto linku:

/igi/post/Oprava-plotter-Iwatsu-SR-10-repair.aspx

____________________________________________________

04.10.2013

23.09.2013 , teda v minulomesačnom blogu som písal o tom, že technológia čítania odtlačku prstu na zariadeniach iPhone-5s sa môže zneužiť, konkrétny článok na túto tému sa už objavil - ale o týždeň neskôr ako som to napísal, teší ma že som ich svojou úvahou  predbehol.  Samozrejme neviem potvrdiť či je to pravda, ale ako sa hovorí, bez vetra sa lístok nepohne ...

sk.link

http://pc.zoznam.sk/novinka/anonymous-americka-vlada-zneuziva-touch-id-od-apple-na-ziskavanie-odtlackov-prstov

originál:

http://www.iphoneincanada.ca/iphone-5s/us-government-is-using-apples-touch-id-to-collect-fingerprints-claims-anonymous/

____________________________________________________

06.10.2013

Niektoré veci ma neprestávajú udivovať, síce by som sa s tým už mal vedieť zmieriť, ale nejako mi to priznám sa u niektorých konkrétnych vecí stále nejde. Typickým príkladom je jedna debata na atariage.com:
http://atariage.com/forums/topic/199484-gauging-interest-new-xf551-drive-mainboard/page-1?hl=+xf551

(nick Dropcheck, nehodlám zverejňovať celé meno) tu rozbieha debatu pre záujemcov o "novú" verziu disketovej jednotky XF551 - ale ak si to prečítate vytrvale sú tam jedinci čo do tejto debaty vsúvajú namiesto XF551-ky pojem ATARI 1050 a teda nie aby sa robila nová XF-ka ale aby sa robila nová tá 1050-ka. Pripadám si ako u nás, proste debatu niektorí jedinci ťahajú za každú cenu  iným smerom a ani za boha si neotvoria vlastnú debatu na tému nová 1050-ka. Zjavne je lepšie zasierať niekomu inému jeho vlákno svojimi výplodmi. Kto sa v tom vyzná vie že konštrukčne je ATARI 1050 niekde inde (je staršia a nemá štandartnú 5.25" FD mechaniku) a preto sa na  takúto prerábku vyslovene nehodí.  Lenore je fajn dáma, už som s ňou mailom komunikoval, takže jej držím palce pri tom vývoji (teda skôr na dokončení projektu, pretože už má hotové prototypy), vyzerá to hodne sľubne a ruku na srdce v tejto oblasti (konkrétne Atari) sa to ženami nehemží - takže je to taký malý zázrak v priamom prenose. Lenore - držím Ti palce ! (Tiež by som si ak sa spustí výroba aspoň jednu dosku zobral.)

___________________________________________________________________

07.10.2013

Pretože mám viacero vecí čo mi zaberajú miesto, rozhodol som sa urobiť si doma miesto a teda tie veci ponúkam na predaj, mailový kontakt na mňa je priamo na uvedenom linku (je to kontakt pre bazár):

Veci na predaj - Bazár

____________________________________________________

09.10.2013

Pokračujem ďalším dielom histórie firmy Atari:

11. Tajné a menej tajné projekty ATARI na prelome rokov 1983 a 1984 - zbrane, ktoré nikdy na protivníka nevystrelili.

/igi/post/Historia-firmy-ATARI11History-of-ATARI.aspx
____________________________________________________

11.10.2013

Dnes na tému čo s transformátorom, ktorý síce je schopný dodať dostatočný prúd, ale napätie je asi tak zhruba polovičné ako potrebné. Pomôže zdvojovač napätia, ale ktorý usmerňuje obidve polvlny, je síce zložitejší, treba navyše dve diódy a dva kondenzátory, ale funguje to. Zapojenie je známe, ale na škodu veci sa v podstate nepoužíva, vyzerá totiž na prvý pohľad príliš komlikovane, ale opak je pravdou. Nakonie to posúďte sami:

/igi/post/Nasobic-zdvojovac-napatia-HIGH-EFFICIENCY-ACDC-CONVERTER-VOLTAGE-MULTIPLIER.aspx
____________________________________________________

15.10.2013

Syn pri čítaní histórie firmy Atari mi hovorí že je to frustrujúce čítanie, súhlasím, aj ja si teda na chvíľu od histórie dám pokoj a písať budem na túto tému až vtedy kedy ma zase začnú svrbieť prsty ...

_____________________

Pri prechádzaní historickými dokumentami - na bývalom webe Jindroush som objavil 2 zaujímavé fotografie, jedna sa týka cien Atari v Tuzexe v roku 1987 a druhá fotografia je z jedného pracoviska u nás (ČSSR?), vyzerá to na pracovisko EKG, spracovanie dát na Atari a ukladanie dát na magnetofón ... hmmm. Ľudia boli vynaliezaví - a trpezliví ...



Atari 130XE - 1750,-TK

ATARI 1050 - 2040.- TK

ATARI XC12 - 380.- TK

ATARI 1029 - 2040.- TK

XC24 - 180.-TK





ATARI  použité v národnom hospodárstve



______________________

Zdá sa (poučil som sa od firmy TEPCO) že nielen Atari malo pred rokmi problém s managementom, posledné výsledky ukazujú ako sa darí firme Lenovo s jej divíziou notebookov. Dostali sa na čelo globálneho rebíčka. Niekto si v IBM zaslúžene trhá vlasy (ak ešte nejaké má ...)

______________________

Hardware pre Atari - MULTIJOY8, jeden kratučký článok o tejto vecičke, vďaka ktorej je možné pripojiť na Atari až 8 joystickov súčasne:

/igi/post/MULTIJOY8-Interface-for-8x-Joystick.aspx

_____________________________________________________

20.10.2013

Ak si chcete do "normálneho" joysticku pre ATARI zabudovať aj automatické stláčanie tlačítka Fire, teda vyrobíte si autofire, potrebujete k tomu maličkosť - schému zapojenia. Chce to len pár súčiastok za pár centov a môžete byť zo svojím joystikom už konečne spokojní ... a pariť a pariť hry, pretože pri normálnom používaní to veľmi netreba. Hráči ale vedia že to šetrí životy a nervy ... takže poďme na to:

/igi/post/Tipy-a-triky-014-AutoFire-pre-joystick-Joystick-AutoFire-Tips-tricks.aspx

____________________________________________________________

21.10.2013

Pridané nové podkladové materiály na podrobnejšie preštudovanie k počítačom ATARI 1400XL a ATARI 1450XLD, čítajte v pôvodnom článku, pridané na úplnom konci, link:

/igi/post/Pocitac-ATARI-1400XL-a-1450XL-Computer-ATARI-XL-1400-and-1450XL.aspx

____________________________________________________________

22.10.2013

Na TOPkách je nasledovný článok:

Mapa krajín kde dostanete baby najrýchlejšie do postele: Ako sú na tom Slovenky ?

Nuž, stále platí - komu sa nelení, tomu sa zelení ... nakoniec rýchlosť skoku do postele zvyčajne býva ovplyvnená (nepatrne ... vlastne určite iba náhodou) výškou konta dotyčného a značkou jeho auta. (A to už nezávisí od národnosti, nakoniec pozrite si mapku, zelená sa to všade kol dokola ...)

Fakt je občas zaujímavé čítať čím žije náš web ...

____________________________________________________________

24.10.2013

A je to o tu zase - TEPCU veselo uniká rádioaktivita naďalej do mora, čítame že Japonsko má teraz problémy s nedostatkom elektriny. Týmto tempom ale za chvíľu bude v noci svietiť celé Japonsko aj bez elektriny ...

__________

Neodolal som, bola možnosť získať disketovú jednotku ATARI 1050, jednu mám, prečo nie dve ? ... Hmmm, v sobotu uvidím či sa kauf podaril. Dosť ťažko sa to vysvetľuje, SIO2SD a podobné veci sú fajn, ale keď spustíte software naozaj kompletne cez staré železo - to je paráda ... nerád používam emulátor, (a hlavne ak máte k dispozícii staré 5.25" diskety, teraz ich mám okolo 170, teda že mi to aj poriadne dlho trvalo než som ich pozháňal - určite tak cez 5 rokov, mimochodom - nemá niekto doma ešte nejaké diskety 5.25 ?, ozvite sa, dohodneme sa) teda až na magnetofón, tam je moja averzia skutočne hlboká a asi už nezmeniteľná. Proste som nad magnetofónom kedysi strávil toľko času, že si ten čas dnes cením omnoho viac a teda magnetofón je u mňa už dávno a roky periféria typu "persona non grata". Síce jeden mám, ale poriadne odložený v skrinke a naprosto nepoužívaný - možno časom príde na kanibalizáciu jeho konektoru ...

__________

Dnes ešte jeden článok na tému S-video a malé ATARI. Síce som už okolo toho písal, ale zase sa len potvrdzuje že na túto tému nikdy tých podkladov nie je dosť - i keď je to pôvodom spoza "veľkej mláky". Nič to, zase sa dá niečomu priučiť:

/igi/post/Tipy-a-triky-015-S-video-ATARI-XL-XE-Tips-tricks.aspx

__________________________________________________________

25.10.2013

Ako nám v dennodenom živote "pomáha" Európska Únia:

Európska Únia a jej "snaha" pomáhať

_____________________________________________________

26-27.10.2013

Tento víkend som strávil pracovne - nad ATARI. V sobotu som kúpil  počítač ATARI 800XL a s ním aj disketovú jednotku ATARI 1050. Síce som bol upozornený na to že nebehá celkom tak ako má, ale od toho som tu aby som si tie problémy pozrel. Nebolo to nič svetoborného - poškodený prívodný káblik, teda boli nalomené kábliky v koncovke do disketovej jednotky - opravené, skrátil som prívodný kábik o tých pár centimetrov a dal som tam novú koncovku. Potom som disketovú jednotku ATARI 1050 rozobral. Vovnútri bol celkom slušne prachu, krokový motorček hlavičku posúval zjavne bez akéhokoľvek mazania, vydávalo to fakt zaujímavé zvuky ... (posúval som to len ručne, najprv som to chcel premazať pred prvým zapnutím). Tak som ju kompletne rozobral, pomocou CIF-u som vyčistil plastový kryt a aj jeho spodok, bezproblémovo sa to dalo  vyčistiť. Ďalej som prezrel plošný spoj motherboardu, pretože sa mi nezdalo v disketovke ako idú výstupy na plošáku z hlavných usmerňovacích diód - pre istotu som to prepájkoval nanovo. Nasledovalo vybratie hlavného chladiča, teda tam ešte treba odpojiť aj výkonový tranzistor a stabilizátory 7805 a 7812 (spolu 5 šróbov). Pri tej príležitosti bolo prekvapenie - 7812 bola síce upevnená pomocou šróbu, ale ten vôbec nebol dotiahnutý, matka mala vôľu do úplného dotiahnutia tak 2mm ... Ako to mohlo fungovať ? Fakt neviem, 7812 má síce ochranu proti prehriatiu, ale zasa potom to nemohlo byť funkčné. Čertvie ... bolo to síce cez chladiacu pastu prilepené na chladič, ale je možné že to na odvod tepla stačilo, nno, ešte som sa s niečím takým nestretol. Všetky plochy na styk s chladičom som očistil, naniesol som nanovo silikónovú vazelínu určenú na chladiče (biela, nevodivá), dal som naspäť pod výkonový tranzistor nevodivú sľudovú podložku - neoplati sa na ňu zabudnúť, takže bacha. Dotiahol som šróby a odskúšal som elektroniku základnej dosky bez pripojenej mechaniky - fajn, napätia 5V a 12V v poriadku, svietila aj napájacia LED-ka. No a išiel som na mechaniku. Pekne-krásne som dal dal na osky pohybu hlavičky špeciálnu vazelínu od CANONU S-200 (mám ju v tube už dobrých 30 rokov a nevysychá, je to jemná silikónová vazelína na mechaniky, je úplne priehľadná, fakt je dobrá). Hotovo, poskladal som to, zapojil prívody, mechanika načítala disketu, beží - a pekne tichučko, bez tých podivných zvukov pri pohybe hlavičky. Paráda, až na jednu vec, pri zasunutí diskety to vždy na okamžik nádherne v mechanike zavŕzgalo, boleli z toho uši. No nič, je tam ešte jedna kulisa v ktorej sa posúva pozdĺžny kovový pliešok pri založení diskety, je na nej strunka, stačili dve kvapky silikónovej vazelíny do tej kulisy a už to naozaj všetko nádherne ticho funguje. Takže disketová jednotka ATARI 1050 je už v poriadku, teraz už len rozmýšľam nad tým, že asi v nej prerobím napájanie - síce použijem pôvodný napájací zdroj, len potrebné napätia pre chod disketovky budem vyrábať - teda potrebných 5V a 12V pomocou spínaných meničov. Poriadne by sa znížil odber a nebolo by vôbec treba mohutný chladič. Ale to zase vidím na realizáciu až niekedy v zime, keď na to bude čas.

Zase keď bude čas bude nasledovať čistiaca kúra aj pre počítač - ale o tom zase inokedy.

____________________________________________________________

29.10.2013

Dnes, alebo zajtra môže prísť k výpadku blogu, na serveri sa menia disky, takže za prípadnú krátkodobú nedostupnosť na webe sa dopredu ospravedlňujem.

____________________________________________________________

Vaše hodnotenie, Rate post:

10.

Porážka Jacka Tramiela.
Projekt Mickey - ATARI 1850XLD -
Ako to vlastne bolo s Amigou,
prečo to dopadlo tak ako to dopadlo.



Upozorňujem dopredu, že dnes to ani tak nebude o ATARI, ako o firme ktorá nakoniec z toho vyťažila čo sa dalo. Pretože bez pochopenia vzájomných súvislostí  nie je možné potom hovoriť o tom čo sa dialo vo firme ATARI.

V skratke:

13.01.1984 bol Jack Tramiel "vytesnený" z firmy Commodore, následne založil novú firmu, ale ako to už býva, zistil že je k dispozícii na predaj firma Atari. Pretože mal staré, nevyriadené účty v bývalej firme tak toto bolo to na čo čakal a padlo mu to fakticky zadarmo do rúk. Síce Atari nebolo celkom za babku, ale pretože cenu mal splácať z budúcich výnosov - tak to tak veľmi zo začiatku nebolelo ...
(Podrobnejšie to bolo popísané v predchádzajúcom článku.)


Postoj Jacka Tramiela k 8-bitom bol v tej dobe všeobecne známy, nehodlal ďalej týmto smerom utrácať ďalšie prostriedky. Cieľ a zameranie bol pre neho úplne jasný - nový počítač musí byť 16-bitový. Lenže čo s tým, vhodný stroj z vývoja akosi stále nebol k dispozícii. Síce partia odídencov z Commodore, ktorí odišli z Tramielom na niečom pracovala, stále to ale nebolo to pravé "orechové". Na novom počítači vtedy pracovalo 6 vývojárov, velil tomu Shiraz Shivji, bol jedným z menej známych vývojárov počítača C-64. Špekulovalo sa aký mikroprocesor použiť a zatieniť tak konkurenciu, samozrejme sa priamo ponúkala možnosť použiť MC68000, ale asi aj tu nastúpila povestná Jackova šetrnosť - v tej dobe začala firma National Semiconductor ponúkať svoju verziu 32-bitového mikroprocesoru s vlastnou podpornou čipovou sadou. Procesor mal označenie NS32032. Komplet čipov od NS bol omnoho lacnejší ako čipy od Motoroly, ale ako sa nakoniec ukázalo nebola to dobrá voľba (bolo to poriadne nespoľahlivé riešenie). Vývojári to ale rýchlo zistili a vrátili sa k mikroprocesoru MC68000. Ako perličku uvediem, že sa ukázalo nasledovné - mikroprocesor MC68000 32/16bit bol pri testovaní rýchlejší ako kompletná 32 bitová verzia od NS ...

Takže sa v tej dobe trošku tápalo a hľadalo sa ako sa pohnúť dopredu a uletieť konkurencii o poriadny kus dopredu. Lenže to by nebol Jack Tramiel, aby nemal ukryté eso v rukáve. Plne si bol vedomý,že existuje zmluva s firmou Amiga na čipovú sadu Lorraine a že Atari má práve na toto prednostné právo.

Musím sa vrátiť trošku naspäť a pripomenúť súvislosti - Jay Miner odišiel v roku 1982 od Atari a vytvoril firmu Hi-Toro, neskôr bola premenovaná na Amigu. Peniažky na vývoj novej prevratnej čipovej sady zo začiatku finančne podporovali 3 zubári a do vývoja investovali celých 7 miliónov dolárov - zdá sa, že zuby boli už vtedy celkom výnosným remeslom ...

ATARI 1850XLD:
Dôvod prečo chcel Jay Miner použiť mikroprocesor MC68000 je myslím si jasný, 32-bitový mikroprocesor, zbernica ide síce iba ako 16-bitová, ale zase je lacný. Adresný priestor má 24 bitov, preložené do slovenčiny, adresový priestor je priamo adresovateľný do veľkosti = 16Mbyte, vtedy to bolo číslo, z ktorého sa zamotala hlava ...

Jay Miner



Vývoj čipovej sady Lorraine zabral vlastne dohromady 3 roky, ale už po 2 rokoch mali také výsledky, že to mohli predstaviť aj na verejnosti. A predstavili to na CES v roku 1984. Samozrejme nemali k dispozícii priamo už nové čipové sady, ale riešili to tak, že budúce čipy boli vlastne veľké dosky plošných spojov z normálnymi čipmi, ktoré emulovali budúce zákaznícke obvody.Už v 09/1983 mali v podstate funkčné návrhy budúcich zákazníckych obvodov dokončené - jednalo sa 3 budúce čipy, len nejako to nešlo pretaviť už práve do tých zákazníckych obvodov, zubársky prameň vyschol (zubári odmietli ďalšie financovanie projektu) a bez peňazí to v žiadnej branži nefunguje ...

Budúca Amiga s emulátormi zákazníckych čipov.



Skúšobná verzia fungovala, teda Amiga, ale bolo to neuveriteľne rozmerné a vyzeralo to príliš zložito a teraz takéhoto bumbrlíčka bolo treba na tú výstavu prepraviť. Lietadlom. Nasledovalo rozhodnutie počítač prepraviť priamo na mieste spolusediaceho. Jednoduché, zaplatí sa a ... -  ale sú tu ešte letecké predpisy, ktoré hovoria že každé obsadené miesto musí byť ľahko identifikovateľné - pre prípad havárie. Nuž a tu nastupuje legenda - počítač na mieste cestujúceho kvôli identifikácii dostal konkrétne meno - Joe Pillow.

Boli to celkom slušné karty, čo emulovali jednotlivé budúce zákaznícke čipy ...



Ešte k tomu týmu Amigy, na vývoji pracovali Jay Miner, R.J.Mical pracoval na knižnici Intuition, C.Sassenrath robil na knižnici Exec. Priamo na výstave potom urobil R.J.Mical a D.Luck prezentáciu - demo skákajúcej loptičky - ono sa totiž nejako zabudlo na to, že síce počítač funguje, ale stále nebol k nemu potrebný software ... demo uchvátilo, v tej dobe nedokázali spustiť niečo podobné na iných počítačoch tej doby.



C.Sassenrath



R.J.Mical

Rozruch na výstavisku bol poriadny, ale nikomu sa ten počítač s veľkými pomocnými doskami nezdal ako dobrá investícia, proste vyzeralo to ešte celé príliš zložito. Výsledkom rokovaní s jednotlivými firmami bola dohoda s Atari, že podporí ďalší vývoj sumou 0.5 mil. USD.  Budúcnosť Amigy na krátku dobu takto bola zaistená, samozrejme v tom bol háčik, lehota splatnosti požičaných peňazí bola stanovená na 6 mesiacov - a starý lišiak Jack Tramiel o tom vedel ...

A dostávame sa k ústrednej téme - pretože si všetko overil a vedel že Amiga nedokáže k danému termínu dodržať dohodu, tak vedome a neúprosne stláčal cenu akcií čoraz nižšie. Čo platilo jeden deň, už na druhý deň neplatilo, proste uplatňoval jednanie, ktopré mal tak dobre zažité už za starých čias vo firme Commodore. Nakoniec stlačil cenu akcií na 98 centov za kus, čo bolo necelých 30% pôvodnej ceny ... tlačil Amigu skutočne do kolien. Dňa 30.6.1984 mal vypršať termín, ale len pár dní pre týmto termínom, tuším to bolo 3 dni pred dňom D sa ale firma Amiga dohodla s jeho najväčším rivalom firmou Commodore a tá Amigu odkúpila. Firma Commodore veľmi rýchlo zistila čo by jej hrozilo, ak by Amigu odkúpil Jack Tramiel, pritom nakoniec zaplatila za akcie cenu 4,25 USD za jednu akciu - a vieme, že v konečnom dôsledku určite neprerobila, pritom sa zaviazali vyplatiť aj 0.5 mil USD firme Atari.

Ako sa z núdze dá urobiť cnosť - nosí sa to aj v dnešnej dobe:

V tej dobe v Atari už pripravovali pod označením Mickey (mal to byť počítač s označením ATARI 1850XLD) miesto pre budúci počítač od Amigy, teraz z toho vzišlo, naozaj to skončilo ako Mickey s dlhými ušami. Jack Tramiel prehral osudnú bitku, prepískol hranice, Amigu sa proste nepodarilo dostať do kolien. Ale zase hneď začal jednať, dlho nad rozliatym mliekom nesedel a začal okamžite upratovať. Fakticky po pár týždňoch  podal žalobu na firmu Commodore - jediným cieľom bolo zamedziť konkurentovi okamžite použiť zakúpenú technológiu vo svojich počítačoch. A fungovalo to, zdržanie ktoré potom vo firme Commodore zákonite nastalo (12-13 mesiacov než sa vyriešili právne spory a kľučky a Commodore si trúfla vyjsť s novým počítačom s novými technológiami do predaja) mu umožnilo v uvedenej dobe vrhnúť na trh konkurencieschopný vlastný počítač - Atari ST. Vývojári v ATARI išli na doraz, robilo sa 6 dní v týždni od rána do noci. Samozrejme návrh Atari ST bol konzervatívny, jednoducho za ten čas sa nedal urobiť iný počítač, Amiga to predsa ladila celé 3 roky.

Pri návrhu celého počítača Atari ST

mal hlavné slovo Shiraz Shivji

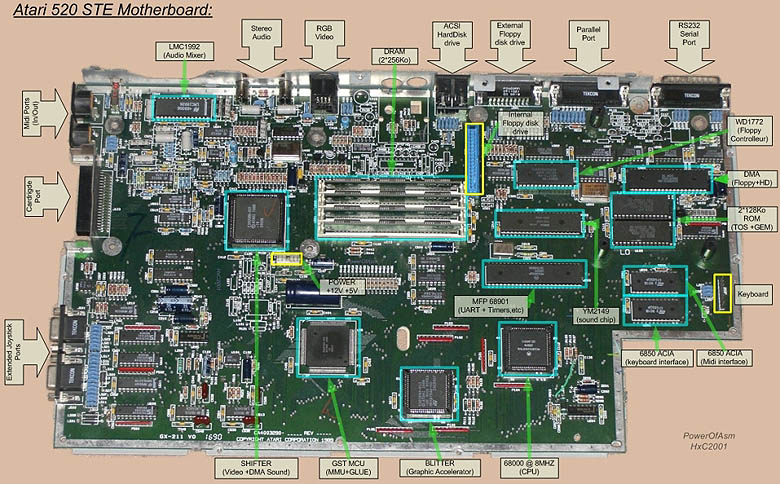

Tu je už pokročilejšia doska ATARI STE

Bolo potrebné použiť kompromisy a ústupky v celom rade návrhov, ale pritom vznikol slušný, kvalitný a stabilný počítač.
Zvukovo bolo ST slabšie ako Amiga, ale pritom napríklad práve zabudované rozhranie MIDI používali veľmi dlho práve zvukári. RAM mohla mať priamo 4MB, čo síce bolo menej ako maximum u Amigy, ale vtedy to nikoho veľmi netrápilo, hlavne ak sa štandartne vtedy dodávali počítače s 512 KB RAM (Amiga a aj ST). Výborné bolo aj rozlíšenie 640x 480 bodov, dodávaný monitor mal výbornú opakovaciu frekvenciu 72Hz, čo neunavovalo oči.



Takto vyzerala prvá Amiga ...

Amiga motherboard verzie čo bola v predaji.



Záverom:

Tak toto veľkému Jackovi Tramielovi nevyšlo, položme si otázku kam by vývoj v Atari išiel po zakúpení Amigy. Nerobím si ilúzie s tým, ako by dopadla samotná firma Amiga, Tramiel už predtým párkrát ukázal ako vie "rozpustiť" firmu čo sa dostane do jeho rúk. Know-how by zostalo v Atari a a vývojári od Amigy by boli vyšupnutí na ulicu. Na druhú stranu nás môže tešiť, že ani zarytí amigisti nemôžu prehliadnuť fakt, že tvorcom konceptu Amigy je bývalý atarista a čipová sada Lorraine bola dotiahnutá do konca za peniaze Atari.

Nezostáva mi nič iné len skonštatovať, že je zaujímavé ako tie cestičky u počítačov občas bývajú zamotané a teda že tie hádky ktoré kedysi dávno boli o tom čo je lepšie sú dnes nepodstatné. Dnes môžeme byť radi, že vznikli dva zaujímavé počítače, pričom dá sa povedať ich zameranie bolo odlišné - Amiga sa hodila na prácu s videom, Atari ST na prácu s Midi a DTP.

Podrobnejšie o Atari ST bude napísané o dva články neskôr, dnes som to tu nechcel zmeniť na technické okienko ...

___________________________________________________

Pokračovanie nabudúce ...

Odkaz na všetky pokračovania:

/igi/post/Historia-firmy-ATARI-History-of-ATARI.aspx

___________________________________________________

Vaše hodnotenie, Rate post:
