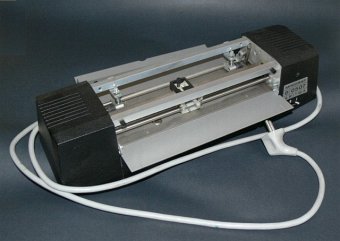

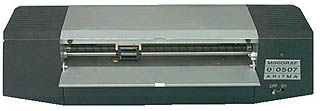

Ďalším z československých výrobkov ktoré sa používali

na ATARI bol plotter ARITMA 0507.

Zapisovač vyvinuli Ing.Jan Sikora a Jiří Kříž.

Pri tlači sa pohybuje vozík s perom pomocou hriadele

zo šróbovitou drážkou - osa X a papier sa pohyboval

po ose Y.

Perá sa používali Centropen, fix, ceruzka, v podstate

to bralo všetko.

Tiež je to výrobok, čo sa používal pripojený na ATARI

(samozrejme išiel pripojiť aj na iné počítače, ale fungoval

aj na našom počítači a preto tu má miesto), výrobcom

bola ARITMA Praha.





Rozmery: 400 x116 x105mm

Spotreba: cca 30W

krok: 0.125mm

chyba v nastavení: ±0.005mm

Plocha záznamu:  187 x262 mm.

rýchlosť: max. 100mm/s, prvá verzia tlačila max 80mm/s

váha: cca 3.6kg



AKo vidieť z údajov bol plotter dostatočne presný a ani rýchlosť

nebola najhoršia. Prednosťou bolo kompaktné prevedenie.





Podrobnejší popis pripojenia periférie na ATARI je popísaný

na stránkach projektu CALP (cz link):



Minigraf ARITMA 0507
_____________________________________________________

Rate post:

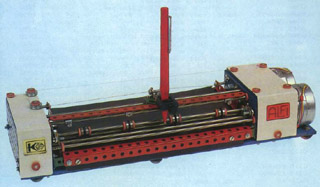

Legendárny plotter zo stavebnice Merkur.

Známy bol pod menami ALFI, Alfigraf.



Autorom bol Ing.Vladimír Doval z Prešova, prvý návod vyšiel v časopise VTM, potom sa to celé začalo predávať ako stavebnica, vyrábal ju Kovopodnik Broumov.

V základnej verzii slúžil pre tlač na papier formátu A4, dĺžka papieru bola obmedzená len schopnosťou motorčeka tak dlhý papier posunúť sem a tam. Čarovné bolo to, že predĺžením osiek a nastavením dielov bolo možné celkom bez problémov vyrobiť plotter pre formát A3. Stavebnica obsahovala jednoduchú riadiacu elektroniku pre krokové motorčeky (jeden riadil obojsmerný posuv papiera, druhý slúžil pre pohyb pera) a elektromagnet pre zdvih pera.





Pre pripojenie na ATARI zase stačil jednoduchý interface,

ktorý pozostával z prepojenia na joystickové porty, ostatné

zaobstaral nahratý riadiaci software v počítači.

Perá sa používali s obľubou typu Centropen 0.5mm, ale aj

pentelky a dokonca aj fixy.

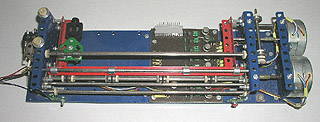

Dva krokové motorčeky, trošku základnej elektroniky pre

ovládanie krokovýchmotorčekov a elektromagnetu pre zdvih

pera + súčiastky zo stavebnice Merkur.

Základom bola pevná, hrubá nevodivá pertinaxová doska.

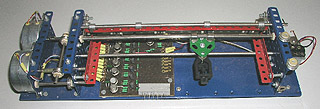

Pohľad z druhej strany, pekne je vidieť uchytenie pre

vlastné pero.

Prevody pre posun pera boli prevedené lankami (alebo

silonom).

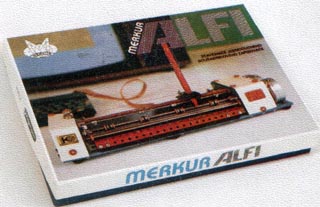

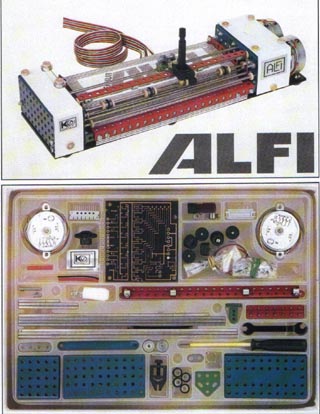

Predaj bol v tejto celkom vkusnej krabici, cenu si už bohužiaľ

nepamätám.





Jednalo sa o ďalší československý výrobok (nielen) pre

ATARI, pripojiť sa mohli v tej dobe aj ostatné 8 bity.

Tu si bolo možné precvičiť zručnosť stavby a rozchodenie

celého zariadenia.

Videl som niekoľko skutočne fungujúcich "Alfíkov" a teda

bolo na čo pozerať. Dnes sa niečo podobné nenájde a tak

zručnosť terajších "technikov" trošku zaostáva.

Pretože v tej dobe to bola "vec", ktorá sa hneď len tak

nevidela, zaslúži si toto miesto na blogu a aj spomienku

na zašlú slávu.

Ozaj, ešte niekto máte Alfíka ???



Linky:

(je to bez nároku na poradie, to čo som našiel kde sa o Alfíkovi píše,

všetky odkazy sú do projektu CALP)

ZAK 04/89 strana 30 cz

ZAK 03/90 strana 29 cz

ZAK 06/89 strana 58 cz

ZAK 05/90 strana 23 cz



Celkový popis ALFIGRAFu (cz):

(zipped pdf)

ALFI / ALFIGRAF

ALFIGRAF - XY plotter compatibility

30.01.2011

software pre ALFIGRAF (zippped atr files):

ALFIGRAF software

______________________________________________________

Rate post:



Aby som bol spravodlivý, venujem spomienku aj tejto legendárnej pájkovačke.

Netrúfam si povedať koľko rokov ju mám, pretože je to naozaj už pekných pár rokov.





Pre tých ktorí si ju vedia opraviť prikladám nejaké podklady.

ERS-50 circuit

Moja (mám dve) prvá má už v podstate "odhnitý" priestor na špongiu, pretože som  ju často používal. Druhá z burzy je v perfektnom stave a poslúži na stavbu novej pájkovačky, ktorá ju potom nahradí.

Fakt som sa rozhodol, že ERS-50 ide do elektronického dôchodku a tak teda ešte nejaký ten obrázok a vďaka za dobré služby !



_______________________________________________________________________

Rate post:



Potreboval som teraz v sobotu a v nedeľu niečo vypájkovať z plošáku a po chvíli ma to prestalo baviť, jednoducho to nechcelo ísť von a mám podozrenie na ERS-50 a tak padlo zásadné rozhodnutie - ERS-50 ide do dôchodku.

Rozhodol som sa že si postavím niečo jednoduché a hlavne funkčné - použijem už osvedčené zapojenie.

Základ - ohrievace teleso okolo 50W, meranie teploty hrotu - digitálne, ale ide to aj bez tejto indikácie. Meranie teploty je priebežné, t.j. ukazuje iba okamžitú hodnotu teploty hrotu, nastavenie požadovenej teploty potenciometrom.

Nároky na presnosť  niekoľko stupňov od nastavenej teploty.

Samozrejme sa dá kúpiť hotový výrobok, ale chcem si postaviť niečo "na mieru" a tak proste idem trošku inou cestou,  "ručku" samozrejme nebudem vyrábať keď ju predávajú hotovú.

------------------------------------------------------------------------------------------------



Síce sa dá ERS-50-ka udržať v chode, ale po tých rokoch mám pocit že to už nie je ono.

Dnes som si objednal niektoré veci v GME (www.gme.sk) a tak uvidím čo a ako.

V prvom rade si to postavím na univerzálnej doske, ak to bude funkčné tak potom sa urobí trebárs aj plošák a dá sa to do poriadnej skrinky a pridá sa digitálna indikácia.

Digitálna indikácia - buď LCD modul - kompletný modul je bez problémov k dostaniu, alebo LED zobrazenie s ICL 7107, tu som sa ešte nerozhodol, najprv musí fungovať mikropájka.

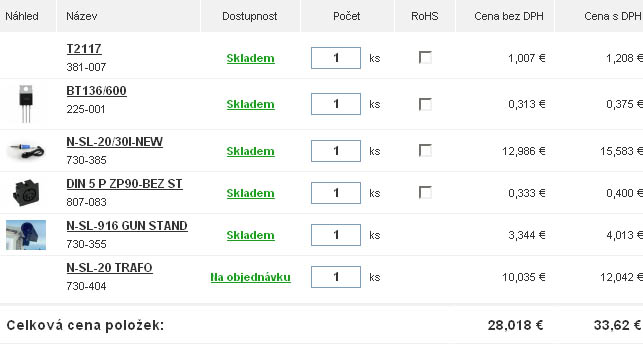

Takže teraz sú objednané tieto veci, pretože ich doma nemám, uverejňujem základné veci, ktoré určite doma tiež len tak nemáte, možno transformátor 24V/2A /AC sa doma nájde. Ja som si ho objednal z toho dôvodu že originál má ešte jedno vinutie 12V/2A navyše, čo hodlám použiť na niečo iné, ale na funkčnosť mikropájky to vplyv mať nebude, preto kdo do toho pôjde pokojne stačí to trafo 230/24V/AC/2A. Po dôkladnom naštudovaní zistíte, že asi kopu súčiastok máte doma k dispozícii, ale aj tak prosím použite doteraz nepoužité súčiastky !

Ako som doma pozeral, tak ostatné veci mám dispozícii, takže nejaké veľké ďalšie zháňanie ma obchádza ...



Teraz podrobnejšie, toto sú určite najdôležitejšie súčiastky (a aj najdrahšie):

T2117 - integrovaný obvod riadiaci triak, triakom sa ovláda výhrevné teleso

BT136/600 - triak - výkonový prvok pre výhrevné teleso, je možné použiť samozrejme aj iné triaky, pozor na poradie vývodov ! (napr. TIC 216)

N-SL-20/30I-NEW - vlastná "ručka" (pájkovačka), má na sebe 5 DIN konektor, je to náhradný diel pre mikropájku Solomon

DIN 5 P ZP90-BEZ ST - 5 DIN konektor pre "ručku" do plošáku

N_SL-916 GUN STAND - odkladací stojanček pre "ručku", nie je potrebný, ale odporúčam, síce je to na iný model, ale dá sa to použiť

N-SL-20 TRAFO, trafo 230V/1x12V 2A/AC / 2x12V 2A/AC, vlastný transformátor pre mikropájku



---------------------------------------------------------------------------

Pre tých čo si chcú niečo o obvode T2117 dopredu naštudovať:

T2117 datasheet



Teraz už len čakám kedy prídu súčiastky a idem do toho. Vlastné zapojenie vychádza z už hodne známeho zapojenia, tak sa na to pozrite, aby ste si mohli súčiastky dopredu zohnať a mali ste dostatok priestoru na improvizáciu vlastnými "náhradnými dielmi".



Vlastný stavebný návod spolu s popisom súčiastok a popisom oživenia (cz popis):

Microsolder circuit

Poznámka:

Pri návrhu rátajte s chladičom aj na stabilizátor 7910, pretože jeho výstupné napätie je tiež závislé aj od teploty vlastného čipu stabilizátora. Chladič nemusí byť veľký, ale rátajte s ním, budete mať presnejšie nastavenie teploty.

Trimre P2, P3 a P4 použite viacotáčkové, dajú sa presnejšie nastaviť požadované hodnoty, sú stabilnejšie, zariadenie sa vám odmení stabilnejšou funkciou.

____________________________________________________

Rate post:

Síce je už po Vianociach, ale malý veľký vianočný darček na nemeckých stránkach ataristov učite poteší:

Kniha Das ATARI Profibuch (v nemčine) bola uvoľnená na stiahnutie na ich stránke.





link:

http://www.abbuc.de/

Neviem ako dlho to ešte bude na ich úvodnej strane, tak sa poponáhľajte !

______________________________________________________________________________

Dnes potešujúca správa, ozval sa mi kolega atarista (MC) o ktorom som nevedel celých

dlhých 18 rokov, tak toto ma fakt potešilo, vďaka môjmu blogu sa na mňa znova

nakontaktoval, žije v cudzine a tak sa naše cesty nejako rozišli aby sa zase v atari

priestoroch znova preťali.

______________________________________________________________________________

Doma konečne dielňa začína byť v použiteľnom stave a tak sa chystám aj vŕtať počítačoch.

V robote je práce až až a tak po príchode domov nejako nemám iskru, hlavný nápor bude

teraz tak na dva týždne v kuse a potom sa uvidí ...

______________________________________________________________________________

Rate post:

Dnes si pozrieme exkluzívne zábery disketovej jednotky VD-40 F,  neviem o tom, že by takéto podrobné zábery zatiaľ o nej na nete existovali.



Český "klon" (prosím v nadnesenom význame, je to len prirovnanie, aj preto to bolo uvedené v zátvorkách ...) stanice XF551 urobený firmou Viatronic Brno ako "VD-40" cez licenciu Flop Rožnov pod Radhošťem ako "VD-40 F" a práve tejto F verzii sa dnes budem venovať.

(Ešte len dodám, že v tom období sa dá hovoriť o československom výrobku ...)



Popis vlastností:



- mikroprocesor 8085, 8k RAM, 8k ROM

- radič disku WD2797A-PL

- obsluha hustôt zápisu ako u XF 551

- rýchlosť prenosu: 19200, 38400 bps

- rýchlosť otáčania 300 ot./min.

- zabudovaný port Centronics



________________________________________________________________________________



VD-40 F sa predávala v čiernej kovovej skrinke s oddeleným zdrojom, čo má

samozrejme za dôsledok krásne malú skrinku. Tým že sa používa prívod len +5V

a +12V spolu zo zemou nehrozí úraz el.prúdom a zariadenie je veľmi dobre odrušené

a vlastne je rovnaké ako originálne periférie, ktoré tiež používajú oddelený napájací

zdroj.







Rozmer skrinky len o málo prevyšuje rozmer disketovej mechaniky, len za FD

mechanikou je pár centimetrov pre SIO konektory, v ďalších záberoch to bude aj

podrobnejšie.

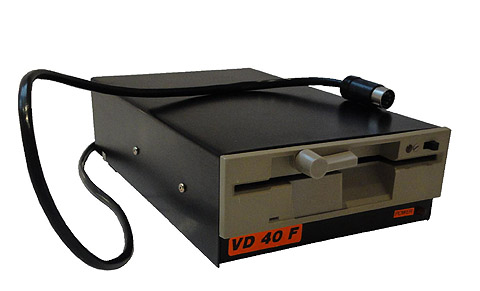

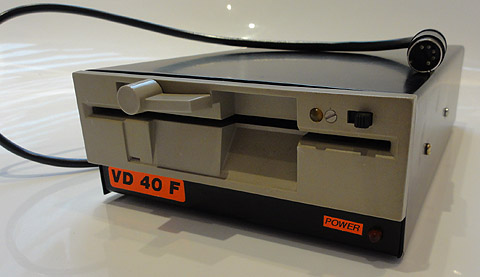

Čelný pohľad na disketovú mechaniku VD-40 F, pekne vidieť že pôsobí robustným

dojmom (= pevným).

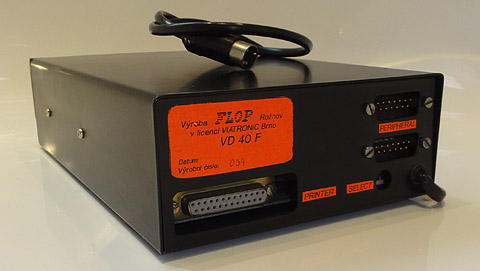

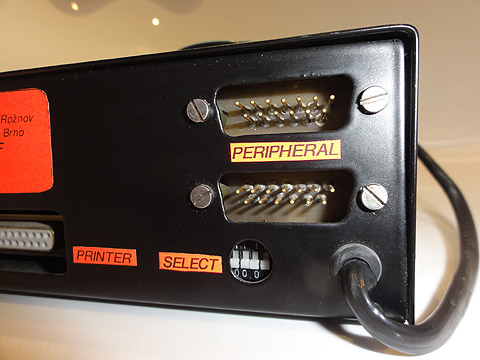

Zadná strana má na sebe niekoľko konektorov, zľava doprava:

Centronics, 2x SIO, prepínač D1-D4

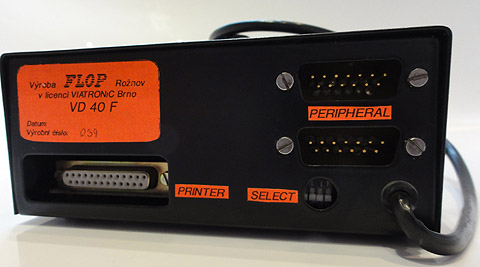

ešte detailnejší pohľad





výrobné číslo 039 potvrdzuje, že sa jednalo o malú sériu

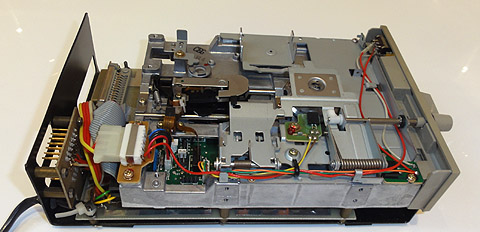

Pekný pohľad do "útrob", vľavo SIO konektory, nad nimi port Centronics, prepínač

na prednom paneli rieši odblokovanie READ ONLY diskety.

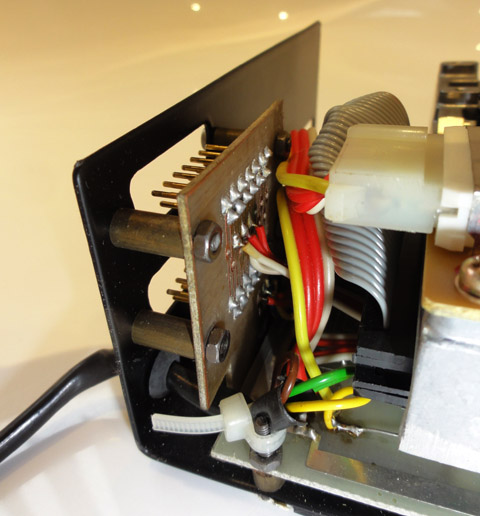

pekný detail na "homemade" SIO konektor - vynikajúce riešenie nedostupného

konektora

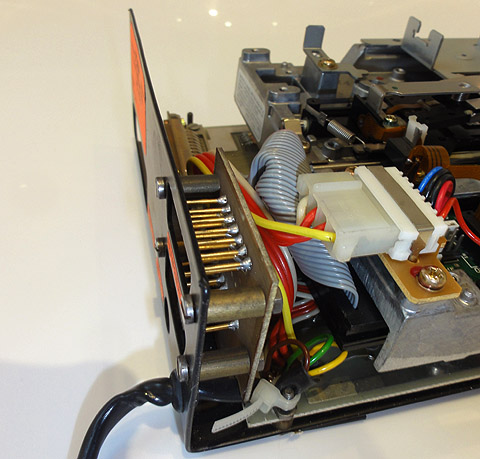

to isté z iného smeru





pekne vidieť, že disketovka je úhľadne urobená, kompaktná, proste je naozaj

urobená na veľmi dobrej úrovni

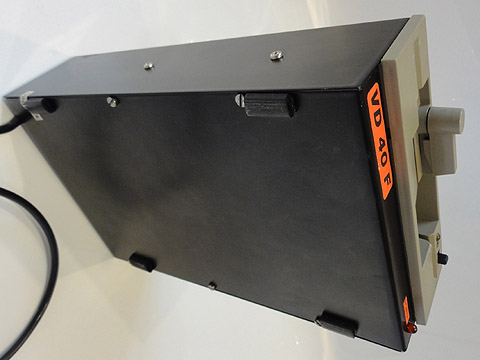

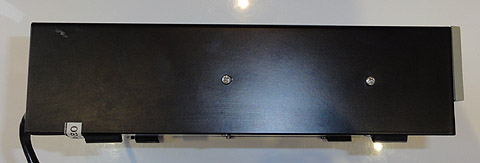

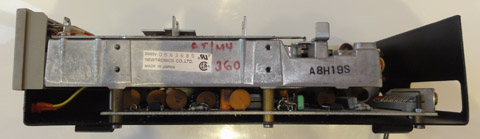

výška celej VD-40 F o mnoho nepresahuje výšku vlastnej 5.25" mechaniky,

v tomto prípade sa jedná o D503V firmy Newtronics

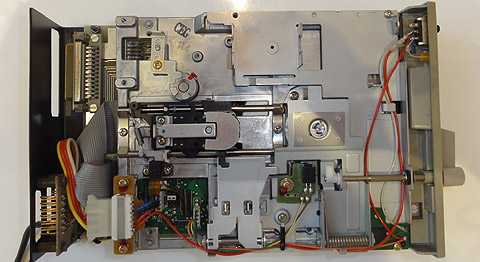

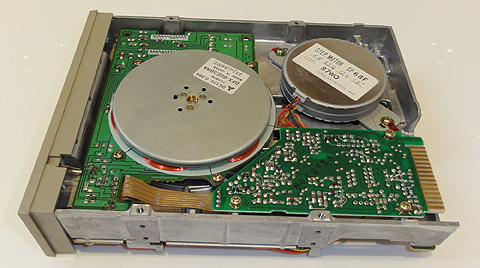

spodná strana mechaniky 5.25"

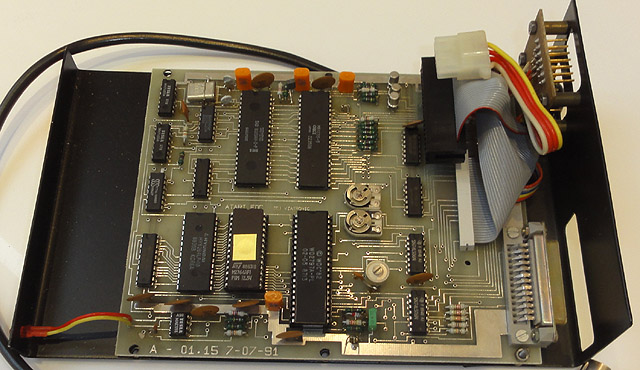

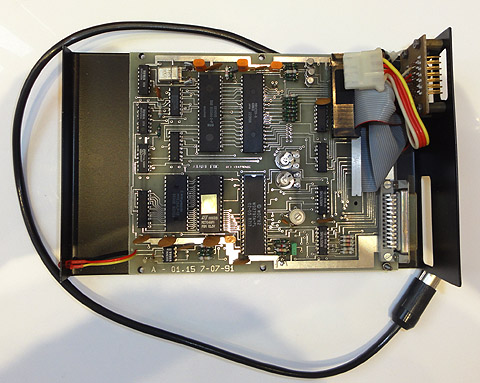

vlastné šasi s doskou elektroniky, na rozdiel od VD-40 netreba kvôli plastovej

skrinke vykusovať do plošného spoja diery a tak pôsobí omnoho úhľadnejšie

a kompaktnejšie a aj prístup k doske plošného spoja je výborný, čo sa o VD-40

nedá povedať v žiadnom prípade





čísla na plošnom spoji hovoria o roku výroby 1991

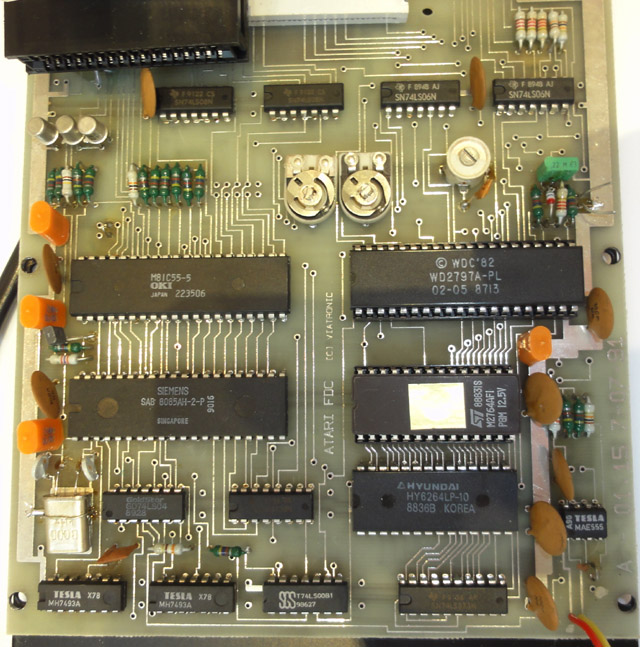

detailnejší pohľad na osadené obvody na doske plošného spoja

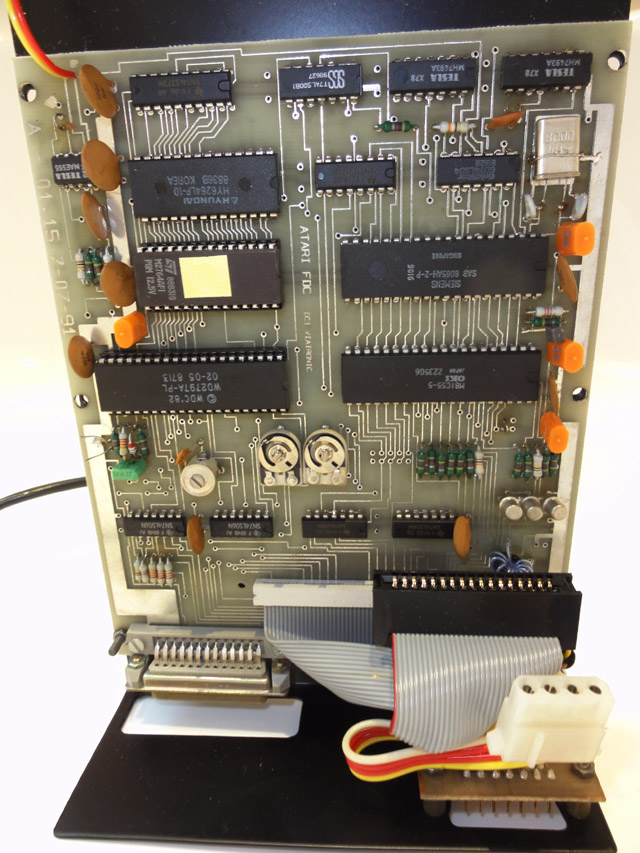

a posledný záber na to isté, len zase z iného smeru, jediná vec ktorej by som po toľkých rokoch už neveril

sú oranžové plastové kondenzátory TESLA, také tantaly by boli vynikajúcou náhradou a disketovka pofičí

ešte pekných pár rokov.





A to je na dnes všetko o tejto disketovke pre ATARI.

_______________________________________________________________________________

Pôvodný článok + fotografie o VD-40, link:

VD-40 floppy disk drive

_______________________________________________________________________________

Rate post:



Dobrá správa v Novom roku - Forever bude!

Upozorňujem na to s predstihom, aby bol čas na prípravu.

Stretnutie všetkých 8-bitových priaznivcov na jednom mieste v jeden čas.



[::] quick info: :: party name: FOReVER C - The 8bit computers multiscene party.
:: date: 18. - 2o. o3. 2o11
:: scenes: all 8bit: [atari] - [commodore] - [zx spectrum] - [amstrad cpc] - [sam coupe]
:: location: EARTH/EUROPE/SLOVAKIA/TRENCIN

Link na oficiálnu stránku s podrobnosťami:

(http://forever.zeroteam.sk/)

FOREVER



_______________________________________________________________________________

Link na novú verziu zavádzača pre hry:

New PicoDOS

_______________________________________________________________________________

Aj keď nehodlám písať o ST modeloch ATARI, predsa len urobím výnimku,

objavila sa uvoľnená pdf verzia (deutsch) tejto knihy (pozor, má to 1500 stránok !):



Link:

Das ATARI Profibuch
