V dnešnom článku sa presuniem k našim severným susedom - teda priamo do Poľska. Tu počas minulých rokov vyvinuli niekoľko Turbo systémov na kazetové magnetofóny pre malé ATARI. Niektoré sú fakticky rovnaké ako je štandart Turbo 2000 od Jiřího Richtera, iné sa odlišujú, niekedy dosť podstatne.

Je síce dosť veľký predpoklad, že sa s týmito poľskými interfejsami v našich končinách nestretnete, ale zase by nebolo férové tieto hardvérové doplnky nespomenúť - aj tam majú niektorí "zlaté ručičky", tak prečo o tom nenapísať, škoda keby sa na to zabudlo.



V Poľsku to samozrejme nehrozí, tam to žije naďalej a dobre. Samozrejme si nenárokujem o jednotlivých systémoch podať úplné informácie - bohužiaľ ani jedno z uvedených hardvérových riešení som osobne nepostavil a ani nedržal v ruke ... tak preto nasledujú už konkrétne veci a bez ďalšieho obkecávania.



Väčšina podkladov v tomto článku pochádza zo stránok: www.atari.org.pl  - s tým teda súvisí aj to, že popisy sú po poľsky. Článok si nečiní žiadne nároky na to, že by pokryl skutočne celú šírku používaných interface pre kazetové magnetofóny ktoré boli urobené v Poľsku, skôr je to popis tých najviac používaných.



Nasleduje základná úprava (neoriginálneho) kazetového magnetofónu - ešte to nie je Turbo, len úprava na prácu s Atari s pôvodným záznamom dát:




A poďme teda už na tie Turbá ...



Niečo na spôsob TURBO 2000, rozhodne to priamo spolupracuje, (prosím všimnite si ako je ošetrený obvod 74LS03 odpormi, viď článok CD-link):


_____________________________________________________

_____________________________________________________

_____________________________________________________

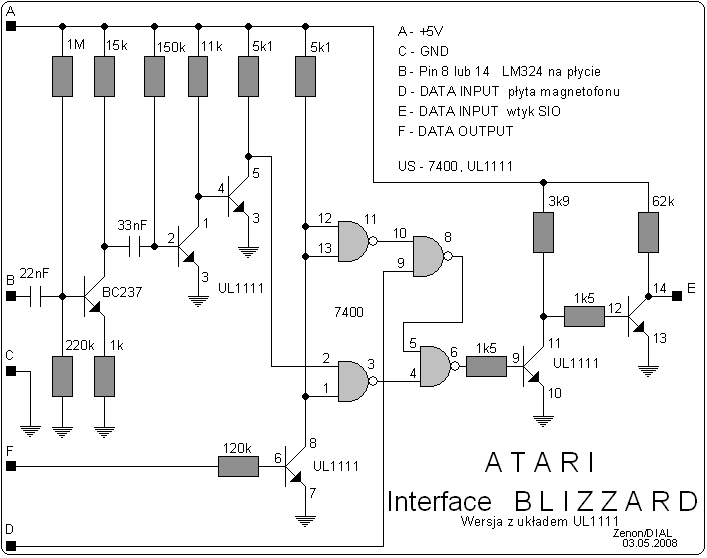

Schéma zariadenia Turbo Blizzard:

(obrázok som len upravil rozmerovo, pretože bol zbytočne strááášne široký)



Blizzard 2B.djvu (137,28 kb)

Blizzard Cartridge.djvu (359,69 kb)

Instrukcja obslugi systemu Blizard Turbo.djvu (67,32 kb)



K.S.O. Turbo 2000 (schéma je k dispozícii v poslednom súbore na download v tomto článku)

K.S.O. Turbo 2000.djvu (230,34 kb)

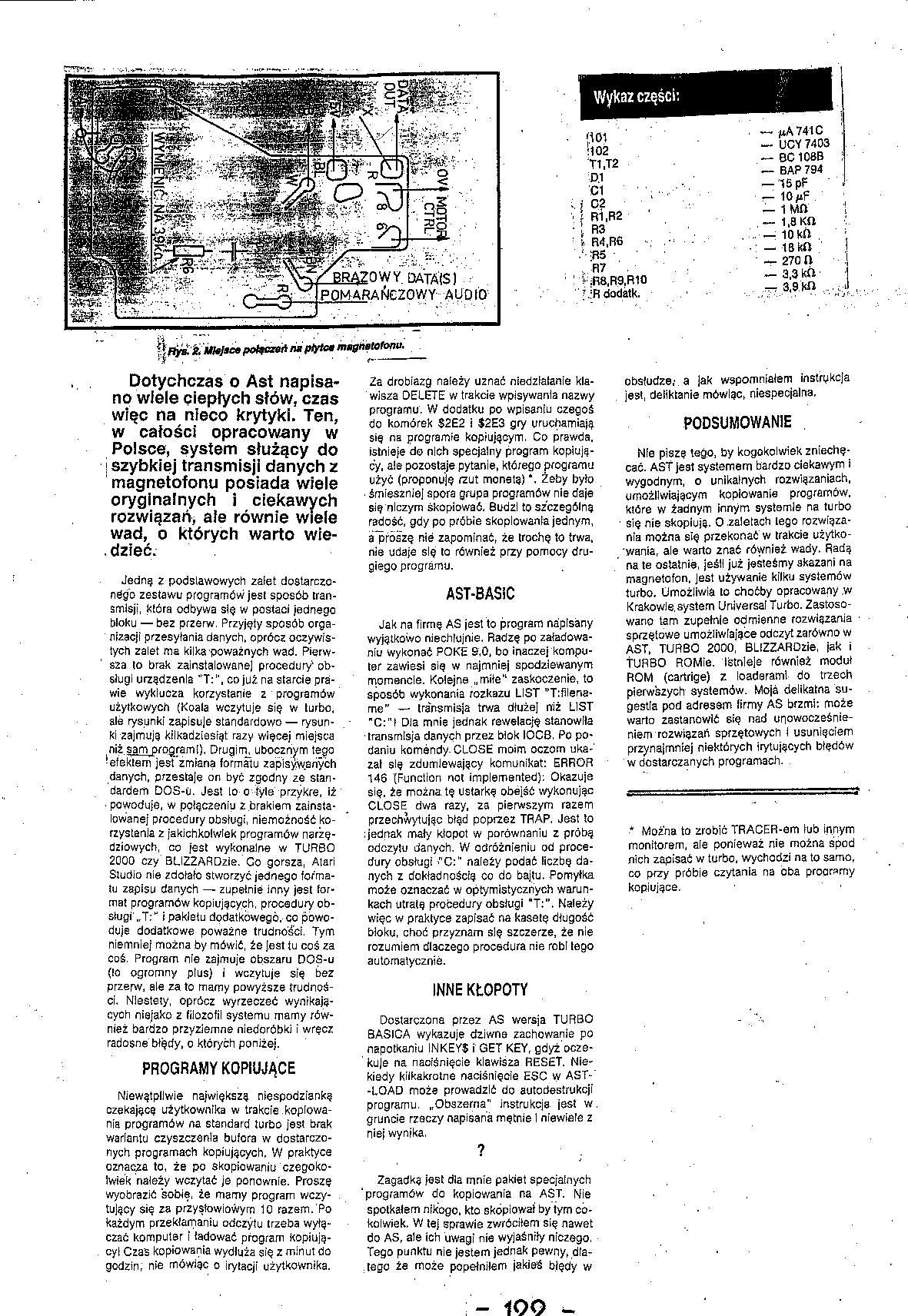

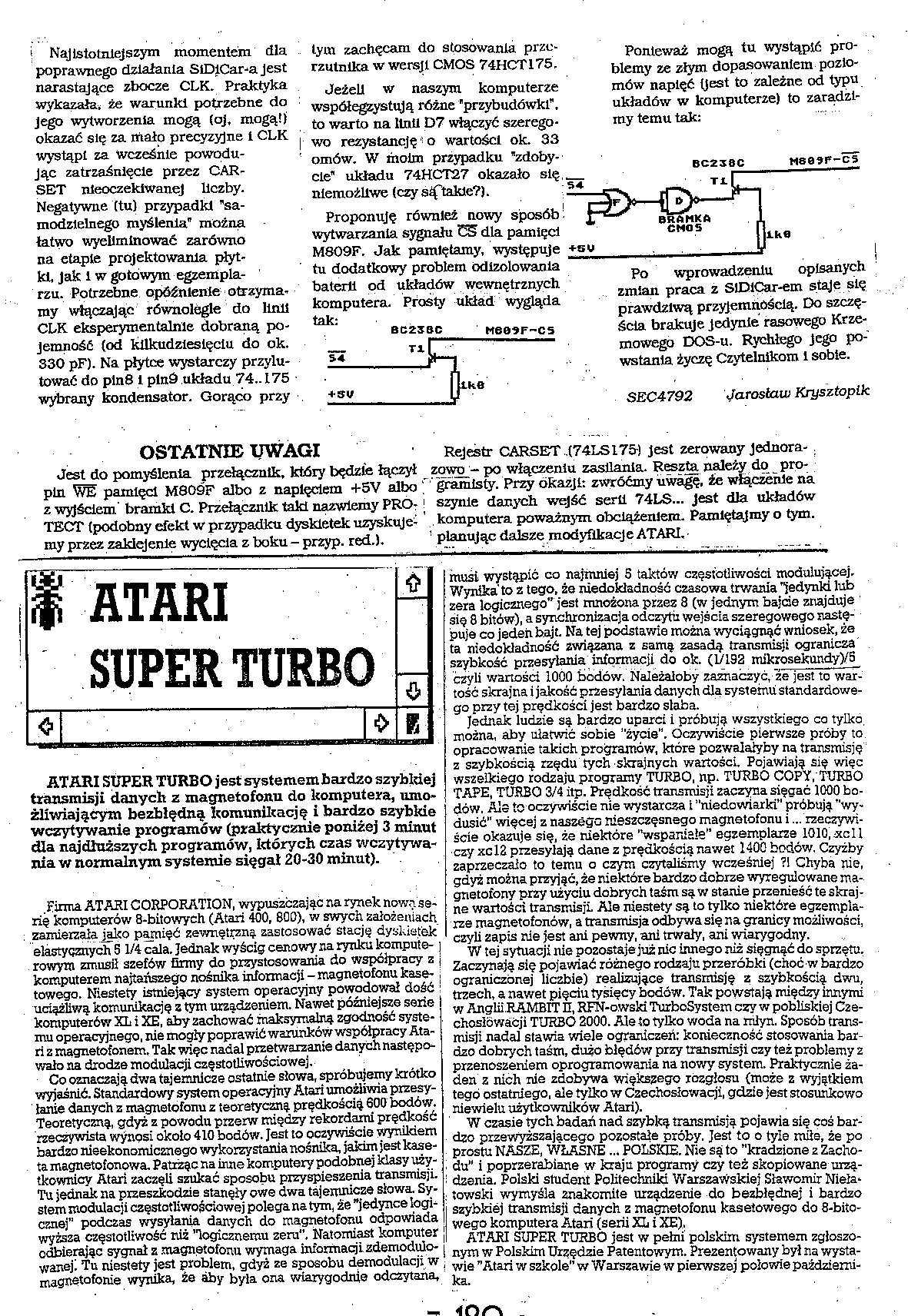

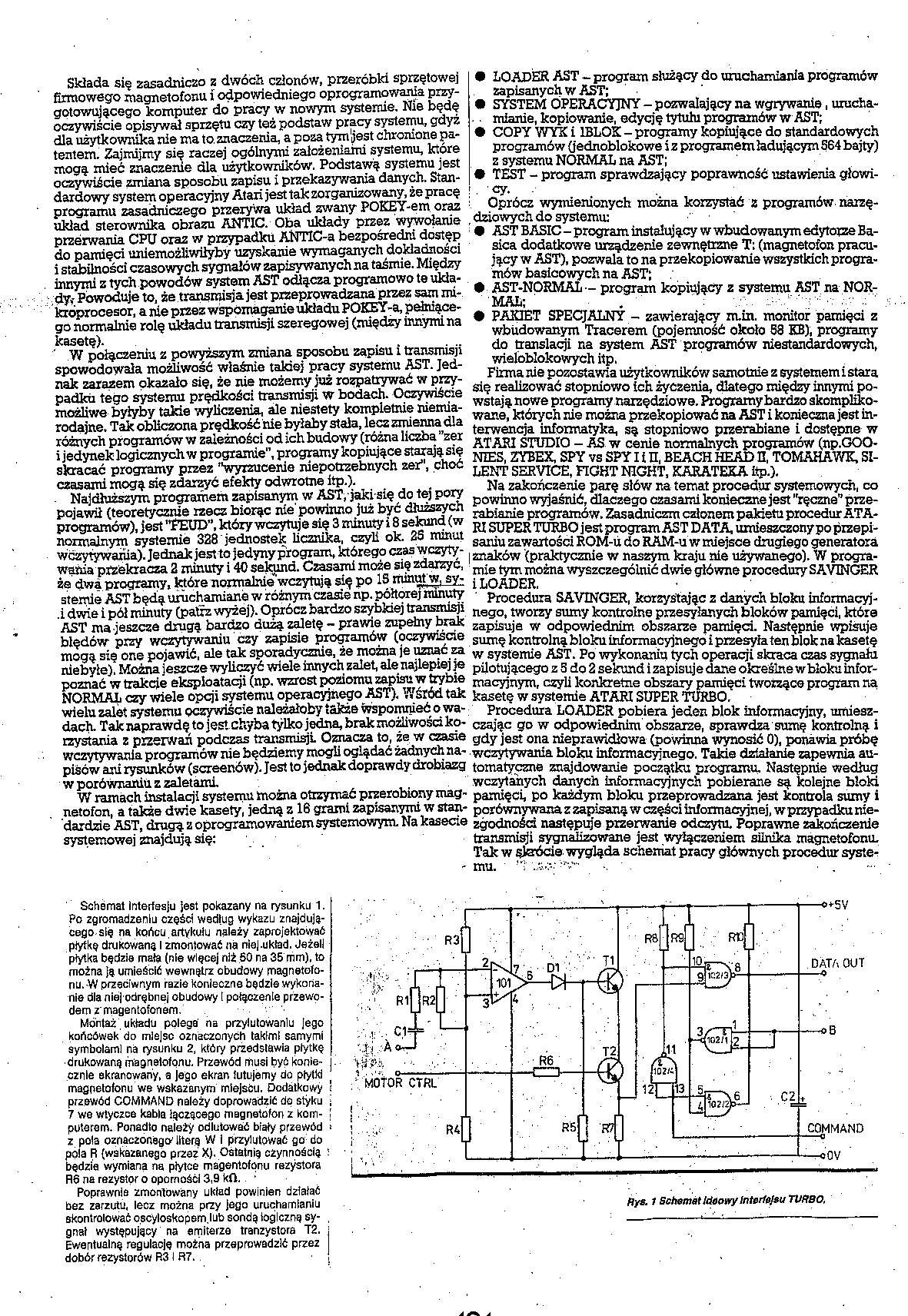

AST - ATARI Super Turbo

ast interface (preview).pdf (24,87 kb)

AST_multi_cartridge.pdf (22,44 kb)

AST_MULTICART.pdf (1 015,87 kb)

ast-drugie_spojrzenie.pdf (167,17 kb)

atari_super_turbo.pdf (318,07 kb)

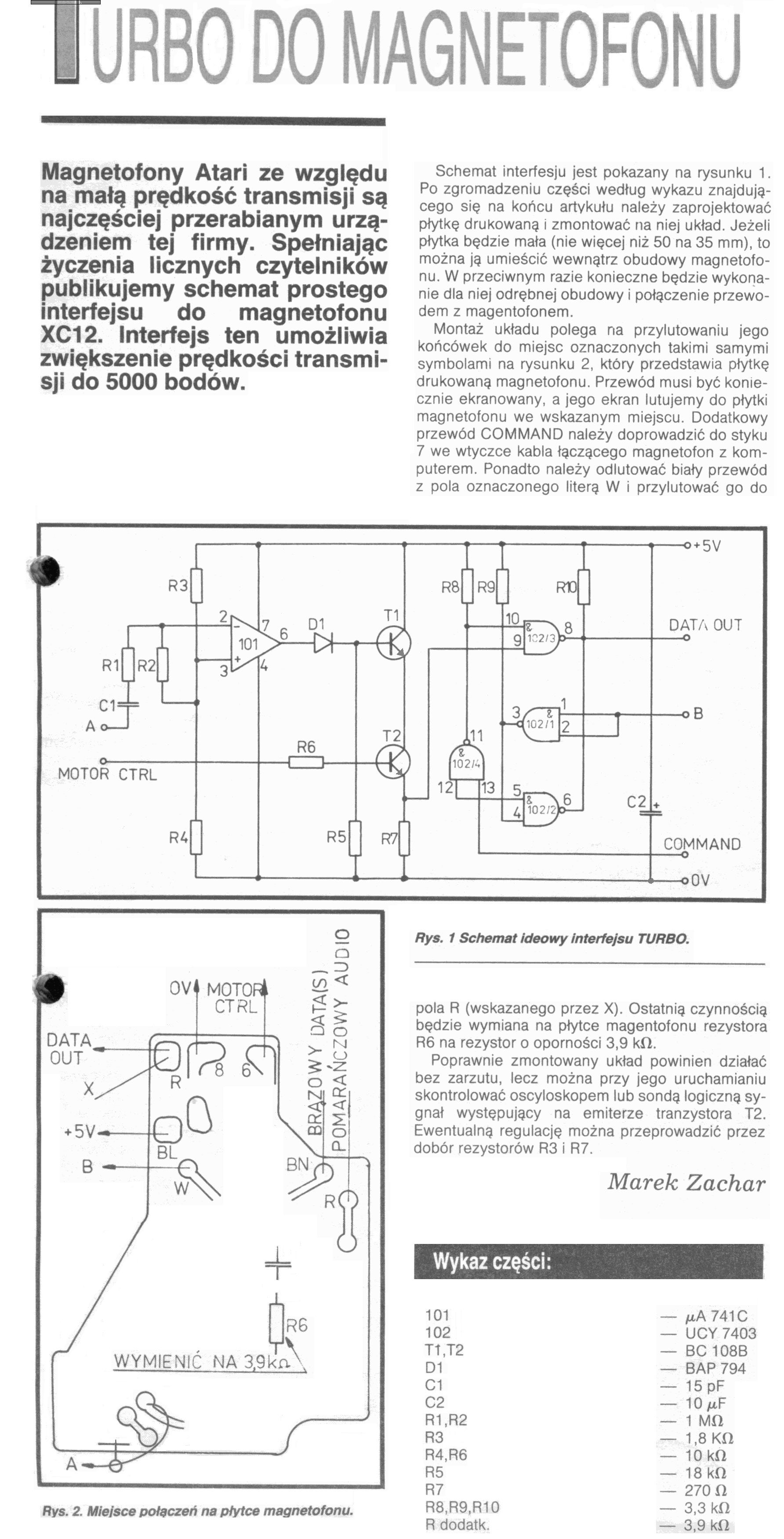

Nasleduje záverečný materiál s obrázkami (schémami) jednotlivých Turbo systémov:

standardy_turbo.pdf (8,53 mb)



P.S: môj postoj ku kazeťákom je jasný, ale to neznamená že iní na ne zanevreli tiež, tak si tu tak trošíčku splácam dlh v tejto oblasti ... v dnešnej dobe sa začína prejavovať mechanická záležitosť - končí životnosť gumičiek v kazeťákoch a je s tým trošku problém zohnať náhradnú, síce sa to dá, ale sú to už dosť veľké starosti. Tiež mechanické kontakty napríklad v XC-12 nie sú bohvieako kvalitné, takže dnes udržať kazetový magnetofón v prevádzke je naozaj podmienené zanietením vecou.

_____________________

Posledná vec k týmto podkladom, kto vie trošku po poľsky - navštívte si tento link a dostanete naozaj hodne podrobné informácie o systémoch Turbo pre magnetofóny ...

http://atariki.krap.pl/index.php/Systemy_turbo

_______________________________________________________________________________

Vaše hodnotenie, Rate post:

Pretože stále sú k dispozícii originálne kazetové magnetofóny k Atari, (a aj kazetové pásky do nich) tak sa patrí si pripomenúť aj jednu dnes už naozaj veľkú legendu - TURBO 2000, autorom je Jiří Richter.



Týmto splácam aj svoj dlh, ktorý som mal  voči najpoužívanejšieme pamäťovému médiu pre počítač ATARI - je ním kazetový magnetofón. V 80-tych rokoch naozaj bol najpoužívanejším pamäťovým médiom - kazety boli lacné a hlavne naozaj dostupné - skutočne dostupné a ceny neboli vysoké. Na druhej strane zase kazety ako pamäťové médium mali iné nedostatky - u ATARI to bolo hlavne pomalé čítanie a zápis na kazetu, pričom nebola spoľahlivosť uloženia dát bohvieako vysoká - a to bol asi najväčší problém.

Čo je Turbo 2000 ? Stručne a jasne - jedná sa o zrýchlený prenos dát na kazetovom magnetofóne, je potrebný aj zásah do magnetofónu. Obrovskou výhodou bola opakovateľnosť prerábky, t.j. bežalo to bez problémov na kazetových magnetofónoch XC-12 (tých bolo najviac). Konečné číslo prerábok si dovolím iba odhadnúť, určite to vtedy boli tisíce kusov.

Asi každý kto mal možnosť robiť s originálnym kazetovým magnetofónom k Atari si spomína na hodne pomalú prenosovú rýchlosť, ktorá vďaka blokovému prenosu nepresahovala viac ako 500Bd, Sinclair na ZX-Spectrum vtedy bežne fičal na rýchlosti prenosu dát 1200Bd a teda my ataristi sme na nich v tej dobe škaredo zazerali, pretože sme potichu závideli ... chceli sme niečo rýchlejšie. Predstavte si že nahrávanie bežalo tak 20 minút (programy mali aj 45kB na veľkosť) a na poslednom, alebo predposlednom bloku to zrazu spadlo ... a skúšalo sa to  znova a znova. Ataristi vtedy mohli zmeniť výrazové slovníky v celom Československu. A nielen u nás, aj inde boli ataristi. Problém bol v tom, že pri nahrávaní dát sa beží na originálnom magnetofóne cez frekvenčné filtre, ktoré určujú kedy dáta poskytujú 0 alebo 1 na výstupe. Vyrábalo sa to ale v Číne a filtre nepoužívali dostatočne presné a stabilné súčiastky, preto aj úspech nahratia dát bol poväčšine lotériou. Možno niekto so mnou nebude súhlasiť, ale vtedajšiu dobu používania magnetofónu vidím tak ako som popísal v nasledujúcom odstavci.



Poďme na prax tej doby (1):

- kamarát priniesol hru - veľkosť 45kB

- spustil sa kopírovací program, než to nahral do počítača, prešlo 20 minút

- vymenili ste pásku, založili novú a dali ste to ukladať, zase 20 minút

- samozrejme ste to chceli vyskúšať či to beží, zase 20 minút

- na konci to spadlo a boli ste zase na začiatku tohoto odstavca, hodina v pérdeli a nič ste nemali

- a to bol iba jeden jediný program

Turbo 2000 v základnej rýchlosti celý tento postup zvládlo tak za 12 minút (proti 60 minútam) a hlavne sa to dalo spustiť a program fungoval. Pri vyšších rýchlostiach to prebehlo kompletne tak za 6-7 minút. A vedelo to fičať aj rýchlejšie, sami uznáte že tam bol nejaký "nepatrný" rozdiel v čase. Asi teraz sa dá pochopiť prečo magneťák na Atari nemám rád, pritom som sa vždy v kazeťákoch rád vŕtal, Atari ma ale od toho dokonale odnaučilo.



A ďalší príklad - kopec ľudí chcel Atari používať aj na skutočnú robotu - počítač na to mal dobré predpoklady, slušná klávesnica, slušný hardware atď. Problém bol zakopaný inde. Ak ste mali na záznam originálny neupravený magnetofón, tak to bola neskutočná, sizyfovská práca. Dnes to síce možno vyzerá podivne, ale v tej dobe PC XT v Tuzexe stálo nejakých 25.000.- TK a viac, samozrejme bola v ňom k dispozícii iba floppy mechanika, bez hardisku ... tak asi sa začína vyjasnievať prečo tie 8 bity v tej dobe mali zvládnuť to, na čo by podľa terajších merítok vôbec nemali mať najmenší nárok.



Zase príklad (2) (TurboBasic tiež nebol u nás v roku 1986 k dispozícii):

- najprv ste nahrali program (v Basicu) veľkosť tak 17-18kB, doba prenosu 6-7 minút - ak sa to podarilo

- potom ste nahrali dátovú časť (20kB), cez príkaz Get, tu je načítanie dát extrémne pomalé, počítač zastavuje pásku na mgtf po každom bloku, doba nahrávania cca 35 minút, možno aj viac - ak sa to podarilo

- spolu ak to vyšlo hneď na prvýkrát spokojne ste čakali 3/4 hodiny ... bác! to je teda rýchlosť

-  a nie je to všetko, pretože ste dáta chcel zase bezpečne uložiť, museli ste si to nahrať aspoň 3x (každý raz na inú pásku), t.j. zase 3x minimálne 35 minút

- ak všetko išlo na prvýkrát, tak to bolo iba na spustenie a uloženie potrebných 45+35+35+35=150 minút. A garantujem že to málokedy išlo ako po drátku.

- denne minimálne 2.5 hodiny zabitých, pretože vtedy sa s počítačom nič nedalo robiť.

Dá sa hovoriť o efektívnom používaní ? Asi ťažko ...



________________________________________________________________________________

Určite ste si položili otázku prečo sa teda ten magnetofón tak často používal ? Bol síce drahý, nespoľahlivý, ale na druhej strane podstatne lacnejší ako iné záznamové médium - disketová jednotka.

Ceny roku 1986-1987:

Platy boli vtedy tak 1500.- Kčs, ale aj vtedy bolo pár tých čo brali viac.

Ceny zariadení v Tuzexe, rok 1986:
prevod - 1TK na čiernom trhu vtedy bola = 5Kčs

ATARI 800XL - cca 1050.- TK
ATARI 130XE - 1750.- TK
magnetofón XC12 - 380.- TK
tlačiareň A1029 - 2040.- TK
disketová jednotka  ATARI 1050 - 2040.- TK

(PC XT stálo vtedy 25.000.- TK iba s FDD, bez HDD ...)

_____________________________________________________



Ale nakoniec sme sa dočkali - práve vďaka J.R. a jeho systému TURBO 2000 sa z nášho počítača konečne stala použiteľná vec. Nakoniec to bežalo bez problémov na cca 4.500Bd, aspoň na mojej mašine (XC12), viac som sa z toho nesnažil vytiahnuť, bohate mi stačilo - a bolo to mimoriadne spoľahlivé pri čítaní a aj pri zápise. Len to chcelo najprv vymontovať vrchný kryt, pretože uchytenie krytu na jednej strane stále natáčalo pásku do smeru nie kolmého k štrbine magnetofónovej hlavy. Potom problémy prestali akoby ich niekto uťal. Netvrdím že TURBO 2000 bolo dokonalé, ostatne to netvrdí ani autor J.R., ale nám vtedy po skúsenostiach s originálnym magnetofónom pripadalo ako dokonalé.



Príklad č.3:

To isté, ale už cez Turbo 2000 a pár vecí navyše. (dalo sa vyhľadávať podľa názvu súboru ...ai, stále sa bavíme iba o základnej rýchlosti Turba.)

- Cartridge v počítači s TOS 4.1 - okamžite k dispozícii po zapnutí

- natiahol sa TurboBasic  - max.2minúty

- natiahol sa ovládací program - max.2.minúty

- natiahli sa data - max.2 minúty

- nepamätám sa že by mi zlyhalo natiahnutie (len vtedy ak bola mechanicky poškodená páska, ale to je asi jasné, že)

- ak ste chceli na konci zálohovať data, určite stačilo pustiť to iba 2x, t.j. 2x 2minúty. Porovnajte s pôvodným príkladom 2 ...

A spoľahlivosť uloženia dát a možnosť zpätného prečítania na neporovnateľne lepšej úrovni. Od tohoto okamžiku sa Atari konečne dalo slušne a efektívne (v rámci vtedajších možností) používať. Aj ja dúfam, že aj Spectráci teraz pochopili prečo sme boli vtedy takí natešení. A namyslení.



Ak ste mali rozšírenú pamäť RAM na 320kB tak existoval kopírovací program, kde ste mohli veci v Turbe nahrať do počítača naraz až do veľkosti 256kB, program pekne ukazoval ako plní RAM, koľko voľného miesta ešte zostáva a tak teda nebol problém pri kratších programoch nahrať naraz trebárs aj 10-15 programov a potom ich zase uložiť v Turbe na inú pásku, pohodička, už sme sa zase smelo pozerali na Spectristov ... samozrejme okamžite zvrchu. Dnes sa na tom smejem, ale vtedy to bolo naozaj tak.



Veľmi to už nebudem ďalej komentovať, nosil by som drevo do lesa - autor J.R. je kompetentnejší.

Na úvod priložím 2 obrázky, ktoré dokumentujú vývoj tohoto zariadenia, všetko ostatné je potom napísané priamo autorom v príručke ktorá je na konci tohoto článku.

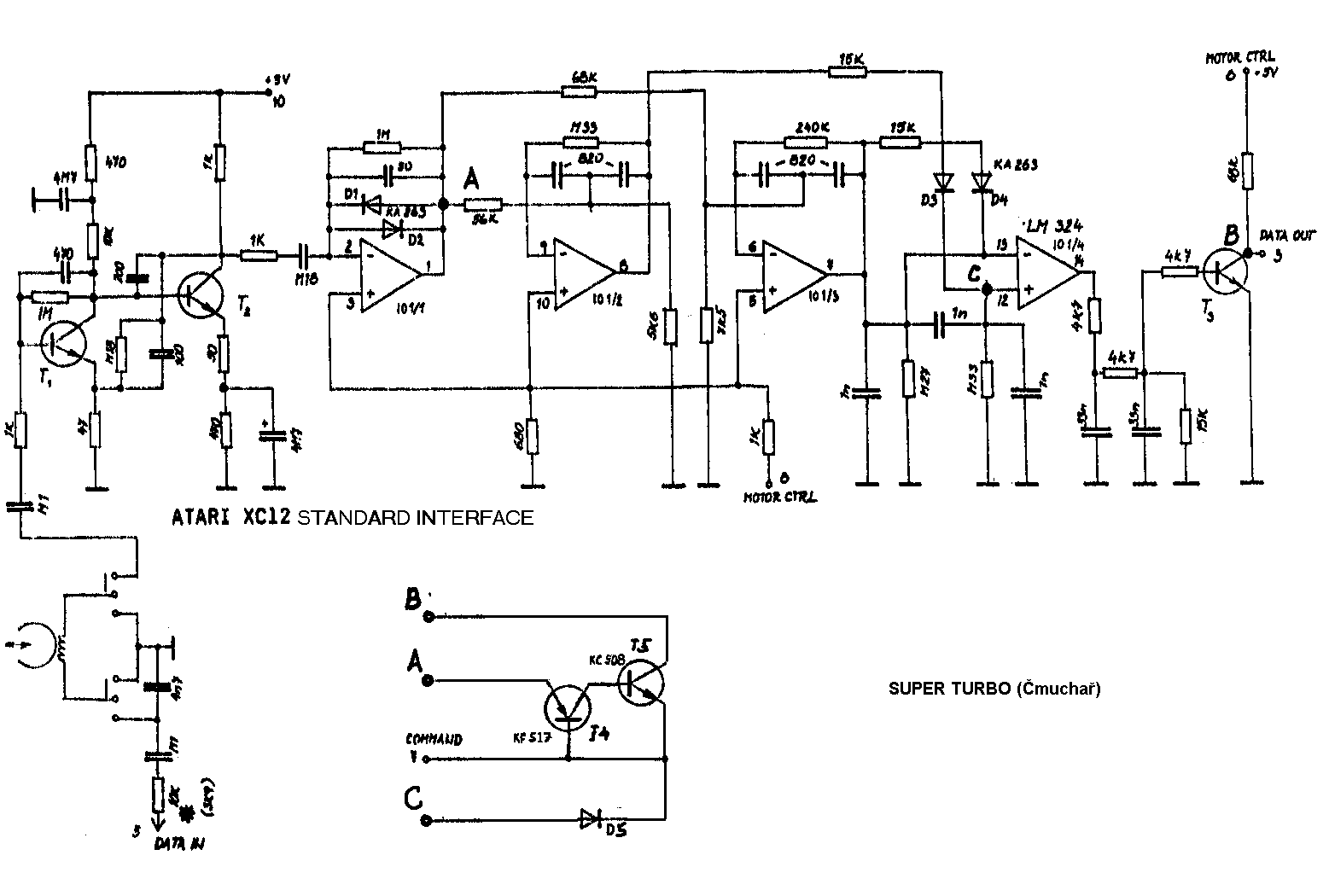

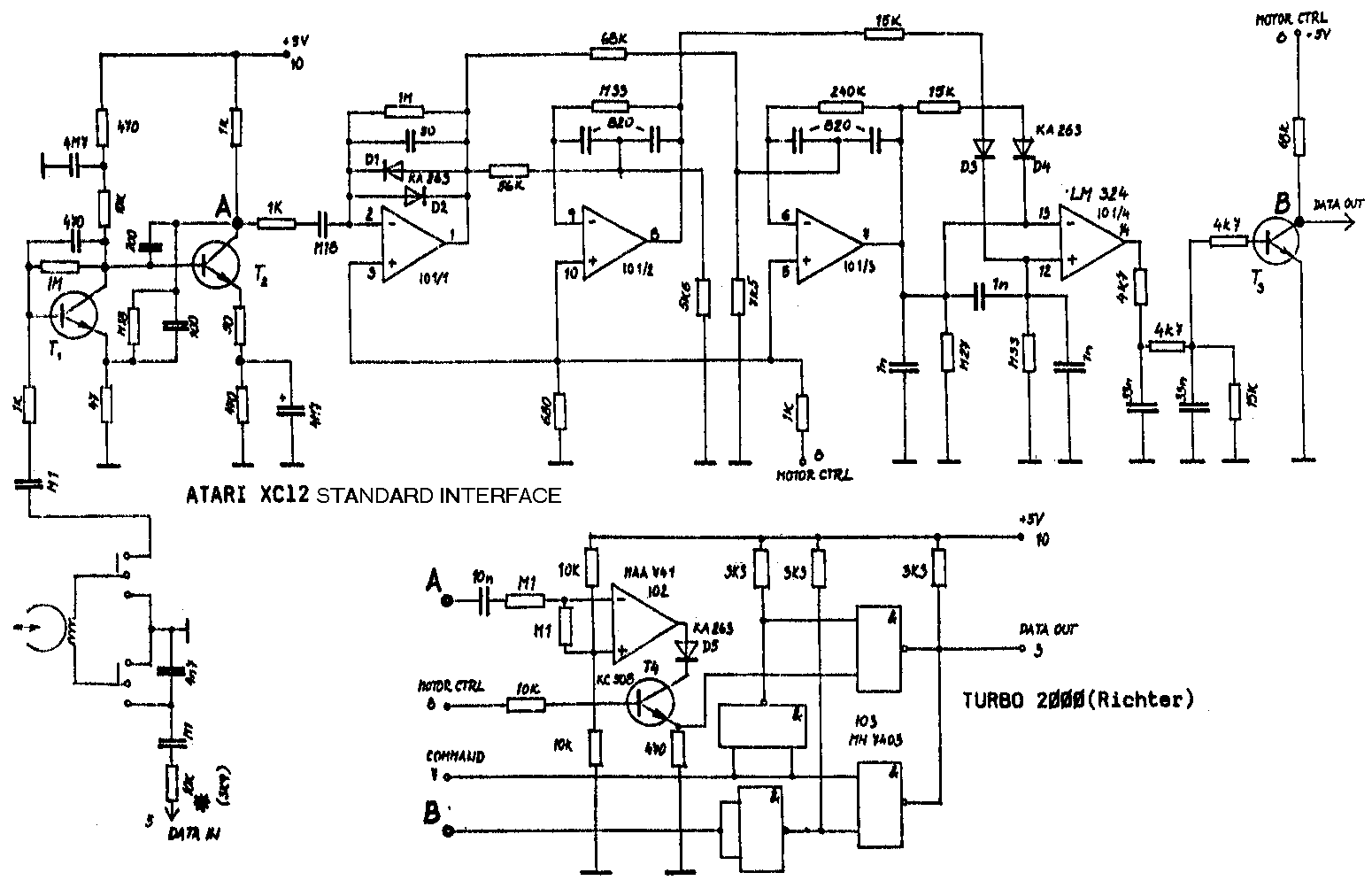

Prvý obrázok je schéma TURBO 2000 tak ako je popísaná aj v priloženom manuáli:


Druhý obrázok pochádza z neskoršej doby a robí vlastne to isté, len tých použitých súčiastok je akosi pomenej:




Nasleduje originálny zpravodaj Atari klubu z roku 1987 (máme teraz rok 2014, tak teda počítajme koľko rokov odvtedy už ubehlo ... 27), v ktorom bol po prvýkrát popísaný systém zrýchleného prenosu dát  TURBO 2000, je tu podrobný popis ako celé TURBO 2000 vzniklo, vrátane riešenia a schémy, je tu aj veľa iných podrobných informácií:

Turbo 2000.pdf (3,23 mb)

_______________________________________________________________________________

Pre vrtákov - aj TurboBasic sa samozrejme dal nahrať cez príklad 1 - zase pridajte asi takých 12 minút navyše, potom išiel rýchlejšie aj prenos dát (skrátilo sa to na asi 10-11 minút), ale hlavný problém prenosu dát zostával - veľmi nízka spoľahlivosť nahratia dát do počítača. Darmo sa to dá trošku vylepšiť, ak nakoniec problém zostáva a pretrváva priamo na základnej úrovni.

Zase to spočítam - nahratie TurboBasicu 12minút + program 7minút + dáta 10-11minút= cca 30-31 minút

Nahratie dát na pásku - cca 30-33 minút.

V ideálnom prípade ste sa nakoniec dostali tak na 1 hodinu a kúsok, ale to sa málokedy stávalo práve pre nespoľahlivý prenos dát.

_______________________________________________________________________________

A ešte jeden doplnok - dovolím si citovať - je prevzatý z Atari web konferencie priamo od J.R.:

Ahoj lidi,
    uvedu na pravou miru par detailu. Moje Turbo do XC12 se samozrejme
postupne vyvijelo a tech modifikaci byla dalsi cela rada.
- dratek navic byl pro signal Command, kterym se Turbo mod zapina.
Command pouze cte, nemel by ho nijak ovlivnit, pouze nektere upravy ho
mozna vice zatezuji impedancne a mohlo by to rozhodit jeho uroven.
- nove upravy posilaly Command po dratu Audio a zalezelo jen na
velikosti kondenzatoru v audio ceste, jestli bude Command ovlivnen nebo
ne. My jsme tam davali maximalne 100nF, coz Command neovlivnilo vubec
(nedochazelo k vyraznemu zpozdeni)
- velky rozdil byl ale v pripojeni vystupu XC12 na Data. Pokud tam byl
doporuceny refencni obvod 74LS03, bylo to obvykle v poradku, ale obcas
tam nekdo dal 7400 nebo neco jineho bez otevreneho vystupu, a to byl
potom zabijak sbernice. Nase posledni uprava uz mela pouze otevreny
vystup pres jeden tranzistor.

Typy formatu Turba tady byly popsany perfektne, k tomu neni co dodat.
Snad jen to, ze SuperTurbo zavadec existoval, ale pouze neverejne. Byl
pouze pro interni testovani moznosti ruznych magnetofonu.

Jirka "Turbo" Richter

_______________________________________________________________________________

Schémy jednotlivých kazetových magnetofónov pre ATARI + nejaký pokec nájdete tu:

/igi/post/Magnetofon-k-ATARI-Tape-recorder-for-ATARI.aspx

_____________________________________________________

06.01.2014

Dnes už len nejaké stručné doplnenie článku:

Signál Command sa kedysi naozaj ťahal ako samostatný vodič do kazeťáku, pretože žiaden ďalší voľný vodič už k dispozícii nebol. To ale zase až tak veľký problém nebol, skôr v tej skutočnej realizácii, líšilo sa to teda kus od kusu.

Pri štandartnom používaní systému TURBO 2000 už nebol potrebný ďalší zásah. Ak ste chceli experimentovať s vyššími rýchlosťami tak konkrétne u typu XC-12 bola potrebná ešte jedna zmena - týkala sa konkrétne kondenzátora C4 - 4n7 bola pôvodná hodnota, skúste experimentovať s hodnotou 3n3 až 1nF, normálne sa to neprejavuje, ale pri tých vyšších rýchlostiach je to zázračne účinné. A bezo zmien funguje aj zápis pôvodnou rýchlosťou. Odkaz na schému magnetofónu XC-12 je o odstavec vyššie, tam ten kondenzátor C4 je pripojený priamo paralelne k magnetofónovej hlave a teda jeho zmenou dosahujeme iné hodnoty signálu z hlavy. Posúva sa proste rezonančný kmitočet. Ja to už len odporúčam vyskúšať. Sorry, ale už je to naozaj pekných pár rokov, pri písaní článku ma to nenapadlo, ale do 24hodín potom si na toto spomenúť zase nie je také hrozný prehrešok ...

Mne pri použití hodnoty C4=1nF išiel kazeťák niekde nad 5.400 Bd, ale úplne spoľahlivo to bolo na 4.500 Bd. Ďalej som s tým neexperimentoval, fakt mi to vtedy stačilo, neviem o niekom kto by to vtedy skúšal aj na tejto strane "zákopu". Možno áno, možno nie, ja o tom ďalšiu vedomosť bohužiaľ nemám. Cesta experimentovania je aj dnes stále voľná,  bude to ale ešte dnes niekto testovať ? Tááák, dosť bolo spomienok ...

___________________________________________________________

 Vaše hodnotenie, Rate post:

Čo vlastne je CD link za zariadenie ?

Hardware CD link je určený na prehrávanie softvéru z CD, ale samozrejme ak máme niečo (software na Atari) uložené vo wav formáte (systém Turbo 2000) na PC a pripojíme sa linkový výstup (alebo ak to nepôjde na repro výstup - treba otestovať, niekomu to beží tak a druhému inak). No, dajú sa s tým robiť naozaj všelijaké pokusy. Prepínač slúži na pripojenie buď ľavého, alebo pravého zvukového kanálu. Tak isto sa dá na prehrávanie použiť aj neupravený kazetový magnetofón - výstup zase linkový, alebo namiesto repro. Pôvodné kazetové nahrávky samozrejme nefungujú, pretože tie potrebujú v kazeťáku frekvenčné filtre na rozlíšenie 0 a 1, takže na to toto zariadenie nie je určené.





Pri prezeraní konferencie ATARI som narazil na to, že vraj nefunguje hardware pre CD link, tak som sa tomu pozrel trošičku na "zúbky". Priznám sa že neviem kto to kreslil a vydal do sveta, ale chcelo by to  trhať ručičky a nožičky. Prečo? Lebo obvod LM311 má výstup s otvoreným kolektorom, dtto aj obvod 74LS03 (74LS38). A uverejnená schéma na 100% nefunguje, niekto to prekreslil a si to proste zjednodušil, nedomyslel že niečo nie je v poriadku. A po webe sa to potom šíri ako lavína a pritom je to vlastne nefunkčné. Pre tú srandu, pozrite si koľko je na to odkazov a fakt to v tej pôvodnej podobe ako sa to šíri po webe nefunguje ...



Ak to niekto pustí do sveta, tak nech si skontroluje aspoň to či nepúšťa von do sveta volovinu! Tak ako to je na webe to proste nepobeží, LM311 má výstup ako otvorený kolektor a ak tam ten odpor nedám, tak proste ďalej do 74LS03 (alebo 74LS38) nič nepôjde na ďalšie spracovanie. Tak ma to nadzdvihlo, že tu  ani nebudem uverejňovať pôvodný obrázok, aby som tie bludy nešíril ďalej aj ja. (Ďakujem za pochopenie.) Ak to niekomu napriek tomu (teda tým chybám) fungovalo - tak to to bol naozaj zázrak v praxi, ale rád by som to videl na vlastné oči, ono tých zázrakov zase tak veľa nebýva a mať možnosť jeden vidieť priamo pred sebou ... a pritom sú tam naozaj elementárne chyby.

Nepoužívajte namiesto obvodu 74LS03 (74LS38) obvod 74LS00, takto nebude na výstupe otvorený kolektor a teda bude znemožnené zároveň pripojiť cez SIO port ďalšiu potrebnú perifériu, na toto nezabudnite ! Je to dosť častý prehrešok aj pri zariadení Turbo 2000, ak sa to správa takto, skontrolujte použité integrované obvody vo Vašom zariadení !



Ale aby som len nekritizoval, tak som tú schému trochu prekreslil a doplnil som tam to čo tam chýbalo, v podstate pribudli len 4 odpory - ale čo je dôležitejšie, bez nich to zapojenie nemalo šancu fungovať.

Tie 4 dodatočné odpory som pridal tak, aby sa dalo ľahko rozpoznať že pribudli - proste hodnoty sú nakreslené priamo do tela odporu, myslím si že sa to dá naozaj ľahko odlíšiť - pridané sú odpory R5 až R8. Odpor R8 je dobré zapojiť, ale malo by to fungovať aj bez neho - skôr je dobrý vtedy ak tam hodláme pripojiť ešte nejakú ďalšiu perifériu.

Suma sumárum - 3 (4) odpory urobili z nefunkčnej veci fungujúci hardware ... zase raz podklady, podklady, podklady = poklady ...

Pozmenená, opravená, funkčná a odskúšaná schéma:





P.S: tento opravený obrázok som hneď kolegovi  Štefanovi z konferencie Atari už poslal, takže nemusel čakať až na uverejnenie u mňa ...

P.S.2: už som dostal od neho odkaz, že tak ako som to tu uverejnil to funguje.

_____________________________________________________

O deň neskôr ako som pripravil základný materiál na tento článok a teda skôr ako som to stihol uverejniť som to ešte doplnil o tieto nasledovné riadky:

Nedalo mi to, nechcel som veriť že sa na webe stále  objavuje len tá zlá schéma, tak som poriadne začal hľadať a po dlhšej chvíli som objavil toto zapojenie, ktoré zodpovedá tomu čo som nakreslil v prvom obrázku. Takže ak sa hľadá a chce, tak sa nájde aj to správne zapojenie. Tak tú schému sem prikladám, aby ste si to vedeli porovnať, urobil som tám zopár zásahov, ktoré by mali funkčnosti prospieť. Hlavný rozdiel je v inom poradí použitých hradiel a iných hodnôt odporového deliča na vstupe čipu LM311 a iný je aj vstup do LM311.

Aby som si rýpol - tiež tam bola chyba - použitý bol čip 74LS38 - ten zase nemá potrebný otvorený kolektor, v schéme som to už opravil, stačí ho zameniť za čip 74LS03 a všetko je v poriadku. Čo znamená použitie čipu 74LS38 ? - zase by ste nemohli pripojiť zároveň ďalšiu perifériu, proste to čo bolo jedným z problémov v úvode článku, tu ale toto bola jediná chyba, tam v úvode to bola len jedna z viacerých.   Rýpal som - ale blbo, patrilo to mne ... tieto riadky neboli pravdivé.

Oprava a poznámka, týka sa prečiarknutého textu:

Tu som zase kecal ja, 74LS38 má tiež výstup s otvoreným kolektorom,  takže sa dá použiť tak isto ako 74LS03 - tu som si to zle pamätal ja ... takže sami vidíte že aj sa viem pomýliť, ale pretože ponúknuté zapojenie s 74LS03 určite funguje nemám z toho nejaké extra výčitky, proste som sa sekol, myslel som si že je to výkonová verzia 74LS00 ...





Máte tu teda teraz 2 schémy, maximálna rýchlosť prenosu dosahuje - je niekde okolo 22.000 Bd (! - ak idete z CD ...) , neviem tam som to neskúšal, používam na robotu iné periférie. Ale aj tak je to zaujímavé a niekomu sa to môže zísť.

___________________________________________________________

07.01.2014

Ešte doplním dnes nájdené ďalšie veci k tejto téme článku, potvrdzujú moje slová o blbom opajcovaní pôvodného zapojenia, keby som to bol vedel tak to nekreslím a neupravujem, keďže tu to je priamo od autora základného zapojenia  (je ním Jiří Richter, autor TURBO 2000). Nno, tiež nie vždy objavím všetky podklady na prvý pokus, teraz som to našiel tuším po 3 dňoch ... pretože toto s článkom priamo súvisí, dovolil som si tento text predradiť tomu, ktorý som doplnil 06.01.2014, vďaka za prozumenie ... všimnite si zase použitie odporov o ktorých som už písal, potvrdené - citujem neznámeho velikána: "Cikať proti vetru je ošemetné ..."


A ručne prekreslená schéma ...



Takže sami vidíte ako sa z jednoduchej veci na webe stáva vec čo si žije vlastným životom a aj to nie celkom správnym.



___________________________________________________________

___________________________________________________________

___________________________________________________________

06.01.2014

Na web konferencii si autor obhajuje zapojenie bez odporov, vraj si za tým stojí. Páni, kto robil z TTL logikou a použil otvorený kolektor na výstupe, je normálne aby sa to robilo bez pull up odporov ? Odpoveď už nechám bez komentára. Kto si chce záležitosť prešetriť - láskavo si pozrite datasheet obvodu 74LS03 (74LS38) a nezabudnite prosím ani na obvod LM311.

Ak to aj nedajbože nejakou náhodou beží aj bez dodržania základných vecí pri zapojení obvodu nie je to dôvod na vystavenie ako funkčný model, pretože to skôr v konečnom dôsledku ľudí odradí ako pritiahne, pretože to nie je opakovateľná a reprodukovateľná schéma, trošku treba byť voči sebe tvrdší ... a pozerať datasheety.To samozrejme platí aj pre mňa.

Je mi ľúto, ale trvám na tom čo som napísal. Schém ktoré teoreticky fungujú je na webe na mraky, ale reálne je to o poznanie horšie.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________



Bude to teraz trošku od veci - proste príklad blbého pajcovania zapojenia - je to jedno zapojenie s LM311 - ako svetelné relé, všimnite si prosím že chýba odpor 1k medzi vývodom 7 a + 12V, bez neho to nebude fungovať - LM311 má otvorený kolektor. A táto blbina sa šíri po webe tiež ako nákaza, postavte si to a vyskúšajte a - dajte vedieť.

Ešte raz upozorňujem, nie je to dobré zapojenie:

Mnou upravená schéma kde to už skutočne bude fungovať:



To je k danej téme všetko, obhajovať neobhájiteľné sa v poslednej dobe stáva pravidlom, dovolím si výnimku, nebudem to robiť aj ja. Ďakujem.

___________________________________________________________

Vaše hodnotenie, Rate post:

Máme tu Nový rok a tak teda by bolo dobré dodať aj nejakú tú pikošku. Je ňou kniha Atari The Book. Ako na to, postupne od jednoduchých vecí až k tým zložitejším, pekne krok za krokom. Jediná vec - akurát to chce trošíčku ovládať angličtinu. Niektoré veci  sú síce dnes už neaktuálne, ale základné princípy sa nemenia ani po rokoch. Kniha má pekných 186 strán ...



Atari_The_Book.pdf (14,24 mb)

_____________________________________________________

Vaše hodnotenie, Rate post:

01.01.2014

A je to tu - máme rok 2014. Síce kedysi som si hovoril kedy tu bude rok 2000 a tu - bác!, máme o už 14 rokov viac ... fakt to letí.

Teraz mi síce ešte ten Nový rok stále búcha okolo hlavy,ale je to celkom dobrý čas na napísanie pár riadkov hneď ako začal.

_______________

Nový rok začnem tým príjemnejším - odkaz na stránky jednej dámy z USA , ktorá sa zaoberá ATARI - Lenore Underwood. Pred pár týždňami si urobila svoje webové stránky a ponúka u seba na predaj rôzne doplnky k malým 8-bitovým Atari a vyzerá to tak, že za chvíľu bude ponúkať aj základné dosky funkčne zhodné s pôvodnou disketovou jednotkou ATARI XF551 - a budú tam zabudované aj nejaké fičúrky naviac. Skvelá správa!

Link:

http://www.bitsofthepast.com/

(A ruku na srdce, žien okolo Atari sa zase toľko nevyskytuje, priznám sa že za tie roky to je prvá žena o ktorej viem, možno iní poznajú niekoho tiež, ja poznám iba túto dámu.)

_____________

Minulý rok (teda síce je to len pár dní dozadu) cez Vianoce ma najviac pobavili reklamy počas vysielania - samé kvapky a spreje do nosa - proste aby sme zvládli prechladnutie. Dosť ma to pobavilo, fakt úžasné veci v televízii cez Vianoce - až do jedného okamžiku - teda presne poobede 25.12 som dostal nádchu aj ja - a to teda skutočne poriadnu. Tak som si teda tieto sviatky užil až až. Síce som mal naplánované niečo iného, ale verte mi že sedieť pri počítači sa mi s touto nádielkou vôbec nechcelo ... a tak som teda nedobrovoľne vypol. Nabudúce pri reklame na prostriedky proti nádche pri sviatkoch už asi nebudem mať radšej žiadne poznámky ...

_______________

Novoročný komentár k tomu čo vysielala na Silvestra televízia si teraz odpustím - recyklované recyklovaného. Kto si robil Silvestra pri televízii zvolil najhoršiu možnú verziu strávenia konca roka. Väčší a dlhší komentár si to skutočne nezaslúži. S jedinou výnimkou - dalo sa pozerať na spoločný program ČT a STV.

_______________

A na Nový rok prikladám pre ATARI jednu knižôčku - je to lahôdka aj po rokoch:

/igi/post/Kniha-ATARI-The-Book.aspx

_____________

V podvečer, stále je ešte 01.01.2014, po kratšom pôste dnes dám ešte jeden článok bude to na tému CD-link, zase raz nekonečná téma hardware doplnkov:

/igi/post/Hardware-CD-LINK.aspx

____________________________________________________

05.01.2014

Stručne a jasne - TURBO 2000 od Jiřího Richtera, ktoré konečne z kazeťáku urobilo použiteľné záznamové médium, nielen rýchlosťou, ale aj kvalitou záznamu a čítania:

/igi/post/TURBO-2000-Jiri-Richter.aspx

___________________________________________________________

06.01.2014

Ha, síce sa divím že niekto komentuje známkou moje spomienky a popis TURBO 2000, nuž ale proti chuti nemám žiadne námietky, aspoň som sa pobavil. Aj ja. Len škoda že u ataristov treba snáď bagrom dolovať čože im nesedí a čo za popis zase stojí. Dnes ešte doplním k článku TURBO 2000 nejaké drobnosti, teda ako drobným zásahom dokážeme zvýšiť rýchlosť záznamu a čítania a nezníži sa spoľahlivosť. Ako som už písal v pohode mi to potom fičalo na 4.500Bd ...

_____________

Do článku o CD-linku som uviedol jedno konkrétne zapojenie s LM311, na webovej konferencii autor (asi) obhajuje použitie svojej schémy (nedokončenej, nie je to ale autor originálneho zapojenia - je ním Jiří Richter). O.K. je to jeho právo, trvám na tom že je schéma blbá, pretože použité čipy vyžadujú zapojenie ktoré som  uverejnil. Autora (nedokončenej schémy) som na nedostatky upozornil, trvá na svojom že to tak chodí ako má. Dodatok k celej veci som uviedol na konci článku CD-link. Doba kedy som potreboval niekoho o niečom presviedčať u mňa už minula (teda aspoň v takto jasnej záležitosti). Podrobne na:
/igi/post/Hardware-CD-LINK.aspx

____________________________________________________

07.01.2014

V dnešnom článku sa presuniem k našim severným susedom - teda priamo do Poľska. Tu počas minulých rokov vyvinuli niekoľko Turbo systémov na kazetové magnetofóny pre malé ATARI. Niektoré sú fakticky rovnaké ako je štandart Turbo 2000 od Jiřího Richtera, iné sa odlišujú, niekedy dosť podstatne. Bolo to vtedy absolútne najrozšírenejšie záznamové médium  pre ATARI - teda kazetový magnetofón a kazeta. Ale až TURBO 2000 (a podobné systémy) z magnetofónu konečne urobili použiteľné záznamové zariadenie, o niečo podobné sa snažili aj naši severní susedia, ich výsledky sú uvedené v stručnom článku:

/igi/post/KSO-Turbo-2000-Turbo-Blizzard-AST-Atari-Super-Turbo.aspx

_____________

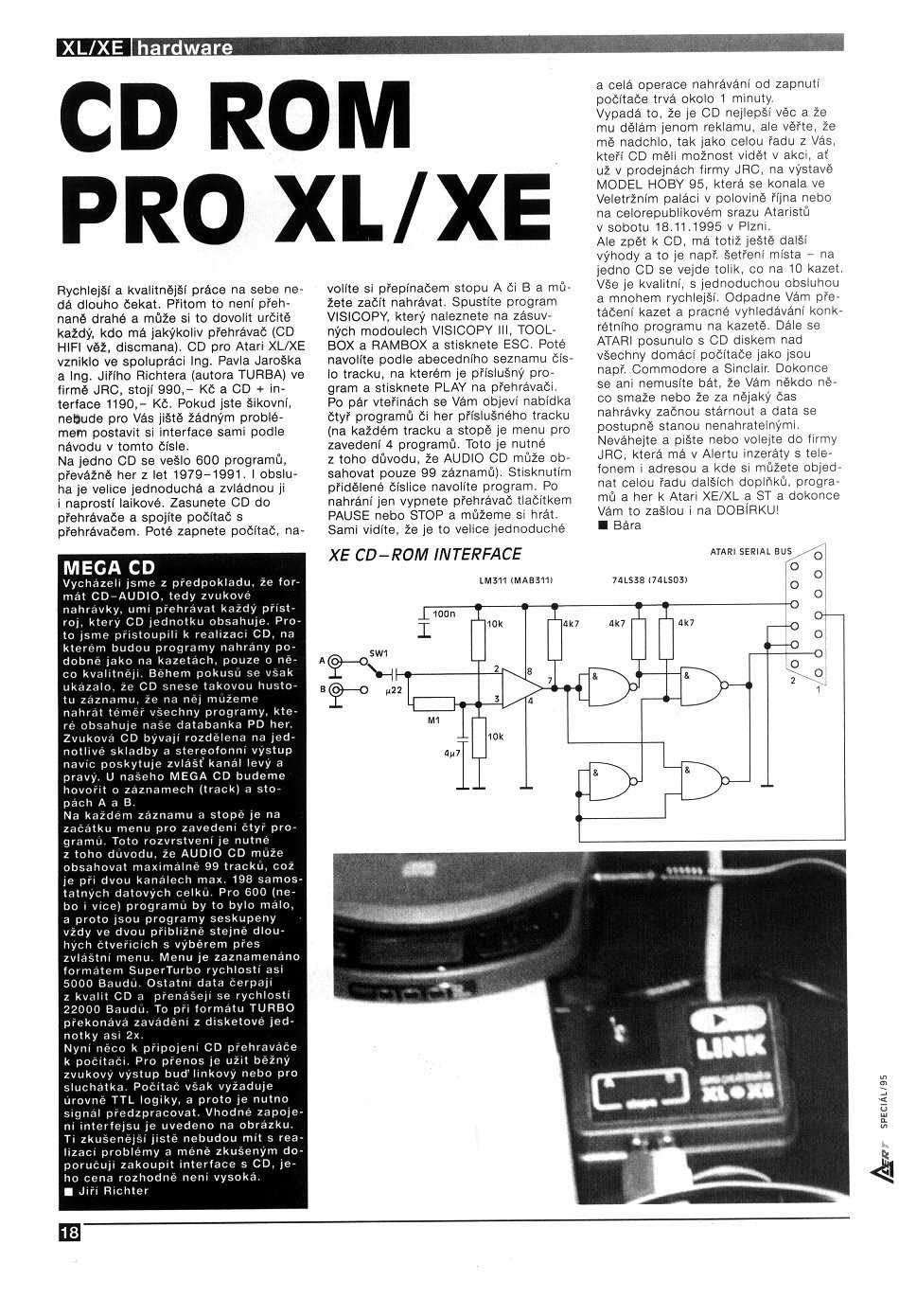

Ešte k článku o CD-linku, zohnal som konečne aj originálny podklad - schému - popísanú v časopise, môžete si to sami porovnať, doplnil som to priamo do pôvodného článku:
/igi/post/Hardware-CD-LINK.aspx

A už tomu dám pokoj, len som chcel zohnať všetko čo k danej téme je k dispozícii a trvalo mi to dlhšie ako som čakal ... ak chcem o tom písať tak to má aj fungovať, čistých teoretikov už mal aj jeden program v televízii NDR - Ein Kessel Buntes ...

___________________________________________________________

08.01.2014

Dnes beží 44 deň čo som si niečo objednal od ataristu, ktorý je odo mňa nejakých 250km ďaleko, 26.11.2013 som mu dopredu zaplatil na účet. A nie málo. Keď som si overoval či financie prišli tak sa mu to nepáčilo že čo ho naháňam ... tak teda dám mu ešte šancu, ale proste nejako sa na nevie dostať na poštu, potom zase išli sviatky (teda koniec roku, síce to bolo zjavne už mesiac od zaplatenia, ale niekto to tak čierne na rozdiel odo mňa nevidí ... atď), už ma to fakt ............ (doplňte si sami). Síce sa poznáme, ale toto nie je jednanie. Ani neviem či si tú šancu po toľkom čase ešte zaslúži. Je to iná generácia a niektoré veci si zjavne necení - spoľahlivosť a povesť, je len jedna. Počkám do 50-ky a potom to začnem vybavovať - ale už menej jemne. Každému to čo si zaslúži.

____________________________________________________________

11.01.2014

Lenore Underwood urobila nový spínaný zdroj pre ATARI XF551, celé to ženie zo zdroja 24V/DC/1.5A a potom sa vyrobí potrebných 5V a 12V - pekné riešenie. Predtým keď sme o tom spolu  debatili sa držala toho že chce použiť pôvodný napájací zdroj, ale vývoj pokračuje, ja som tiež použil najprv pôvodný zdroj a potom skúsim využiť notebookové zdroje čo mi zostali k dispozícii.

_______________

Včera som mal voľno a tak som si našiel čas a preklepol som všetky 4 disketové jednotky čo mám - 2x ATARI XF551 a 2x ATARI 1050. Všetky krásne fungujú, to je naozaj dobrá správa, strávil som včera poobede príjemné nostalgické chvíle. Meral som spotreby a teda vyšli mi podivné čísla, mal som totiž k dispozícii úplne iný merací prístroj a tak teda musím tie merania nanovo previesť ešte s tým merákom s ktorým normálne pracujem, pretože rozdiely sú priveľké. Asi mám teraz poruke blbý digitál, aj to sa stáva. Inak 4 disketové mechaniky na sebe, celkom pekný kus nábytku ...

_______________

ATARI XF551

Postupne som vytriedil čo ešte urobiť na úpravách disketovej jednotky ATARI XF551, postupne to v jednotlivých článkoch popíšem podrobne, všetky úpravy smerujú k tomu že z tejto jednotky budeme mať nakoniec super disketovú jednotku (doteraz som popísal výmenu napájacieho prepínača, výmenu pôvodného zdroja 5V a výmenu pôvodného zdroja 12V). Pretože je potrebné previesť všetky úpravy čo teraz budem popisovať, tak sa nebudem handrkovať o to, v akom poradí ich previesť - je to jedno, lebo treba tých 5 ďalších úprav previesť, nesmie sa vynechať ani jedna. (Akurát Reset je trošku diskutabilný, pretože môžeme XF-ku vypnúť, prepnúť OS a znova zapnúť - ale zase tým vypínaním a zapínaním zbytočne zariadenie trpí, takže Reset osobne považujem za naozaj dobrú vec.) Už to len urobiť, nafotiť, popísať a uverejniť - maličkosť ...

Zostáva ešte:

- zabudovať tlačítko RESET - má zmysel ak sú zabudované minimálne 2 operačné systémy - netreba vypínať, dajú sa prepínať za chodu

- zabudovať senzor pre nové nasnímanie správnej hustoty diskety (90, 128, 180, 360kB)

  (originálny OS má pri zmene diskety vážny problém s určením hustoty novo založenej diskety, zvyčajne pri zmene hustoty a následom zápise pokazí obsah diskety)

- zabudovať 2x OS (operačný systém) do tejto disketovej mechaniky (tým druhým OS je Hyper FX-ROM)

- zabudovať senzor pre používanie diskiet aj z druhej strany (tak ako pri ATARI 1050)

- odblokovanie funkcie Write protect, tým nemusíme robiť "vykusnutie" na druhej strane diskety

___________________________________________________________

13.01.2013

Tak som prekreslil schémy modifkácií zdrojov pre disketové jednotky ATARI 1050 a ATARI XF551. Proste síce som tam predtým všade dal upozornenia, ale teraz je to tam nakresené tak ako to je naozaj a zmenil som aj v schémach typ meniča, takže by to malo byť už kompletne v poriadku. vďaka tomu som z článku mohol vyhodiť všetky upozornenia, myslím si že je to teraz prehľadnejšie.

___________________________________________________________

Vaše hodnotenie, Rate post:
