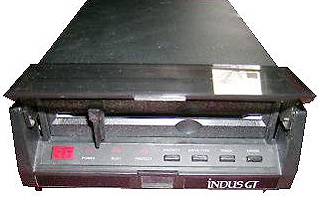

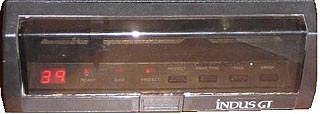

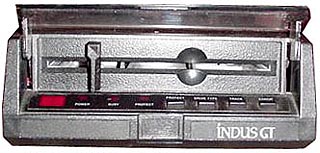

ATARI floppy disk drive Indus GT.

By Administrator at júna 22, 2011 08:10
Filed Under: Atari

Tak teraz mám tú slávnu trojicu konečne spolu.



          California Access CA-2001                           Indus GT                                  LDW Super 2000















Určite súhlasíte s tým, že sa na seba nápadne jednotlivé zariadenia na seba podobajú.





Začínalo to cez Indus GT, pokračovalo LDW Super 2000 a končilo CA-2001 a CA-2002.

Ako som už spomenul, popísal som ich práve v opačnom poradí, jednoducho mi to takto

vyšlo, nič skryté v tom netreba hľadať, len vlastnú lenivosť. V dnešnej dobe asi už na

tom poradí až tak veľmi nezáleží a v popise to že patria do jednej rodiny uvádzam.

Rok výroby - 1983.

FD mechanika je Tandon TM-50-1. Dnes už Indus GT patrí medzi vzácne exempláre,

je ich málo a o to ťažšie sa dajú zohnať.





SS SD/ED/DD, Synchromesh mode usable with SpartaDOS X

and DOS XL only.  72Kbps under SpartaDOS X, 37Kbps under DOS XL.

_______________________________________________________________________________

Táto stanica sa dá prerobiť tak, aby bolo možné na Atari spustiť CP/M. Prerobená

disketová stanica funguje ako CP/M počítač a Atari je potom vo funkcii

zobrazovacieho terminálu. Zaujímavé riešenie - a funkčné.

Link na poľské stránky o tejto prerábke, je to aj v angličtine:

CP/M for ATARI

(Toto platí pre Indus GT,  LDW Super 2000 a California Access CA-2001)

_______________________________________________________________________________


Popis nejakých vecí okolo Indus GT je krásne urobený na retrobits.net (link eng.):

http://www.retrobits.net/atari/indus.shtml



Review (link eng.):

Indus GT





Pretože podľa dostupných informácií je schéma zapojenia rovnaká ako u predchádzajúcich

CA-2001 a LDW Super 2000, preto nie je na nete k dispozícii schéma, obsah Eprom mám,

sú k dispozícii dve verzie:

indus12.zip (3,09 kb)

indus14.zip (3,06 kb)




U nás až tak rozšírené tieto jednotky neboli, o to viac sa používali v Poľsku - to už

len tak na okraj ...

________________________________________________________________________________

06.07.2011

Tak predsa len som ešte niečo objavil, schéma INDUS GT:

IndusGTschema.zip (299,32 kb)

Indus GT manual:

INDUS_GT_FSManual.pdf (2,32 mb)

_____________________________________________________________________

Rate post:

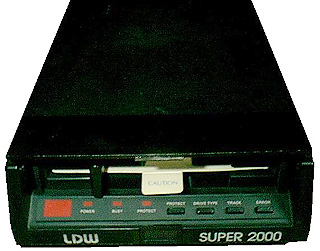

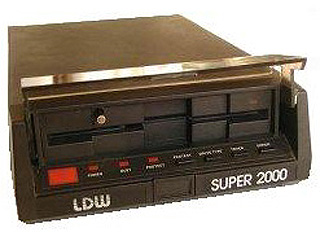

ATARI floppy disk drive LDW Super 2000.

By Administrator at júna 21, 2011 07:48
Filed Under: Atari

Nejdem celkom po  rade, ale to sa snáď dá prežiť.

Predchodcom CA-2001 je práve LDW Super 2000, vyrábala sa v roku 1984.

Diskety ako obyčajne sú 5¼", FD mechanika bola od fy Roctec.

SS SD/DD, 19.2Kbps or 67Kbps

Osadenie čipmi je fakticky rovnaké, len základná veľkosť Eprom je polovičná=4kB,

zato je ale možné osadiť Eprom až o veľkosti 16kB (27128).



_______________________________________________________________________________

Táto stanica sa dá prerobiť tak, aby bolo možné na Atari spustiť CP/M. Prerobená

disketová stanica funguje ako CP/M počítač a Atari je potom vo funkcii

zobrazovacieho terminálu. Zaujímavé riešenie - a funkčné.

Link na poľské stránky o tejto prerábke, je to aj v angličtine:

CP/M for ATARI

(Toto platí pre Indus GT,  LDW Super 2000 a California Access CA-2001)

_______________________________________________________________________________


nasleduje schéma zapojenia:

ldw2000s.zip (92,93 kb)

obsah Eprom:

ldwrom.zip (3,09 kb)


Ako som už spomínal, na uvedenej stanici po prerábke bolo možné prevádzkovať

CP/M. V Poľsku sa zase prevázkovala tiež v úprave "TOMS".


______________________________________________________________________________

Rate post:

ATARI floppy disk drive California Access CA-2001, CA-2002.

By Administrator at júna 17, 2011 07:57
Filed Under: Atari

Po dlhej dobe zase niečo o ďalšej disketovej mechanike

pre ATARI.

V podstate sa jedná o klon USA stanice Indus GT, nasledovala

LDW Super 2000 a neskôr ju práve nahradil model CA-2001.

Vovnútri je pár odlišností, ale nie sú významné.

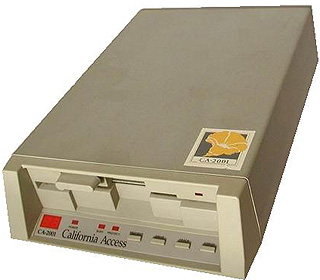

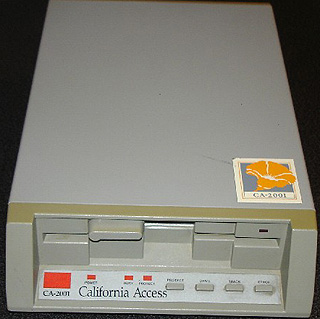

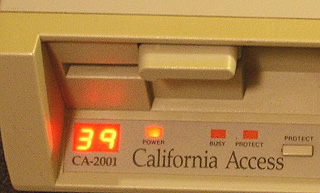

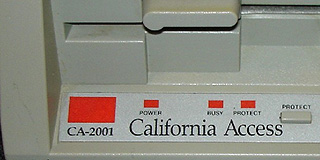

California Access CA-2001:



LDW CA-2001:
SS SD/DD, 19.2Kbps or 38.4Kbps "California Access"

LDW CA-2002:
DS SD/ED/DD,19.2Kbps,70Kbps w/SpartaDOS. "Calif. Access"



SD=Single-Density, 90K/disk side

ED=Enhanced-Density, 130K/disk side

DD=Double-Density, 180K/disk side



FD mechanika je na 5¼ " diskety.

Rok výroby bohužiaľ neviem, v roku 1989 ale bola

bežne k dispozícii, k nám sa dostávala hlavne cez Poľsko.





Stanicu  je možné nastaviť ako zariadenie D1 až D4.

- riadiaci mikroprocesor - Z-80 na 4MHz

- radič - WD 2797

- RAM 6116- 2kB

- Eprom 2764 - 8kB





_____________________________________________________

Táto stanica sa dá prerobiť tak, aby bolo možné na Atari

spustiť CP/M. Prerobená disketová stanica funguje ako CP/M

počítač a Atari je potom vo funkcii zobrazovacieho terminálu.

Zaujímavé riešenie - a funkčné.

Link na poľské stránky o tejto prerábke, je to aj v angličtine:

CP/M for ATARI

(Toto platí pre Indus GT,  LDW Super 2000 a California

Access CA-2001)

_____________________________________________________


Pohľad na zadnú stranu zariadenia, sú tu k dispozícii

2x SIO porty, prepínač D1 až D4, vypínač a napájací

konektor.





Zapojenie napájacieho konektora:



Jeden z dosť veľkých problémov tejto rady - LDW, CA

a Indus je lámanie sa "čudlíku" pre otvorenie dvierok

mechaniky. Palec z plastu praskne a mechanika zostáva

nefunkčná. Dá sa to riešiť:

- navŕtaním palca a stiahne sa to potom hrubším medeným

drôtom

- náhradou palca iným materiálom

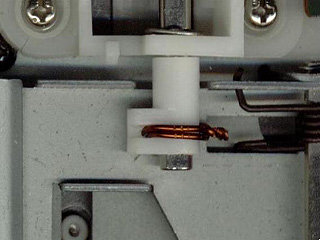

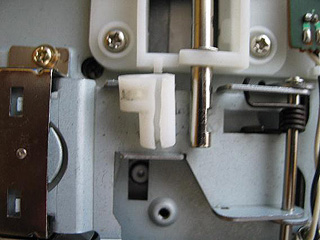

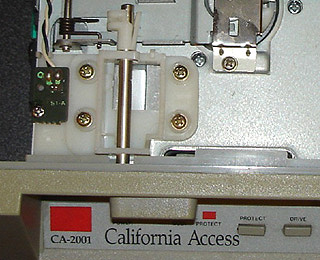

Oprava medeným drôtom:

(zdroj týchto 2 fotografií: www.dereatari.republika.pl)

foto1





foto2





Najčastejšou príčinou pokazenej stanice je pokazený IC

74LS244 - leží najbližie pri SIO konektoroch.

Často sa "upečú" aj stabilizátory - chladenie !

Pre tých samostatnejších:

Odpoja sa stabilizátory a priamo sa privedie +5V a +12V

na dosku - to už ale zase vyžaduje vedieť čo robíte, takže

nie je to pre začiatočníkov, odmenou je omnoho chladnejšia

jednotka pri práci.


Nasleduje schéma zapojenia:

ca2001circuit.zip (127,51 kb)

a ešte obsah Eprom:

ca2001eprom.zip (3,15 kb)





Dodatok:

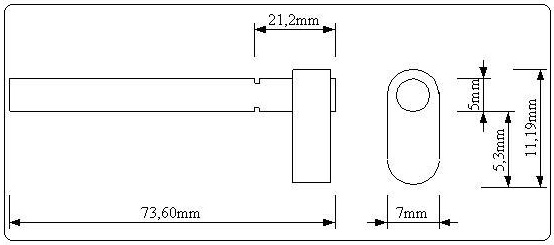

- ak má niekto chuť sa s tým vyhrať môže si ten palec vyrobiť podľa tohoto podkladu

(zdroj obrázku: atariarea.krap.pl/forum)



Ešte doplním nejaké veci (polish) :

CAmanual_pl.pdf (9,76 mb)

CA-2001 PL 1.djvu (855,89 kb)

TOMS Multi Drive LDW Manual PL.pdf (3,90 mb)

_____________________________________________________________________

Rate post:

Napájací zdroj 0-20V/1A. Power supply 0-20V/1A.

By Administrator at júna 15, 2011 08:18
Filed Under: Non-Atari

V poslednom čase ma zaujal popis tohoto zdroja, je riešený inak ako obyčajne a to

je práve na ňom zaujímavé. Použitý obvod je typu 723, starý typ IC, ale keďže osobne

s ním mám len dobré skúsenosti tak mi to nevadí. Kto krčí nosom nad výberom

riadiaceho čipu nemusí čítať ďalej, nech hľadá inde. Jediné upozornenie z mojej strany:

Pokiaľ nebude zdroj v kovovej skrinke neodporúčam ho používať pri VF zariadeniach.

Poďme na to.

Prevzatý obrázok od VE2EMM:





Pre tých ktorí ešte majú zásoby IC uA723, LM723 a podobne, na stránkach autora

VE2EMM je uvedený napájací zdroj, ktorý môže poslúžiť ako slušný pracovný zdroj.

V uvedenom odkaze je podrobný popis. Výhodou je to že rozsah je od 0V, čo zase

ale vyžaduje pomocný zdroj napájania integrovaných obvodov. Zvláštnosťou je použitie

2ks IC, jeden sleduje prúdové obmedzenie, druhý zase sleduje výstupné napätie.

Schéma je prehľadná, spokojne sa to dá postaviť aj na univerzálnom plošáku, tých

prepojek zas až tak veľa nebude. Schéma nemá žiadne záludnosti,

takže ak pracujeme pesne a dôsledne výsledok bude zodpovedať  našim požiadavkám.

Hlavný transfomátor by mal dodávať striedavých 24V pri prúdovej zaťažiteľnosti aspoň

1,5A. (Transformátor nesmie ísť na "doraz").

Druhé pomocné trafo dodáva len malý prúd, jeho prúdová zaťažiteľnosť  je pri

striedavých 12V iba 100mA. Samozrejme spokojne tam môže byť aj trafo 15V, na tomto

mieste to nebude vadiť.

Takže buď nastúpia šuplíkové zásoby, ale sa ide na nákup súčiastok, všetky

súčiastky sú normálne dostupné v obchode. Pe fajnšmekrov sa oplatí na mieste poťáku

20kΩ dať Aripot (viacotáčkový potenciometer, presne 10 otáčok na plný rozsah) a tak

nastavovať výstupné napätie naozaj jemne a presne.

Aripot (10-otáčkový potenciometer)



Poznámka:

Aj rozsah výstupného napätia môže byť väčší, je to vecou experimentovania,

najjednoduchšie to zistíte ak napríklad pripojíte do série s potenciometrom 20kΩ ešte

ďalší potenciometer s hodnotou do 5kΩ (napríklad namiesto potenciometra 1kΩ, alebo

ich nechať všetky tri v sérii).

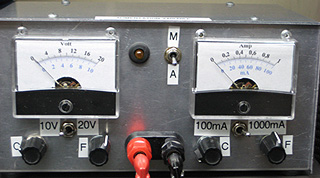

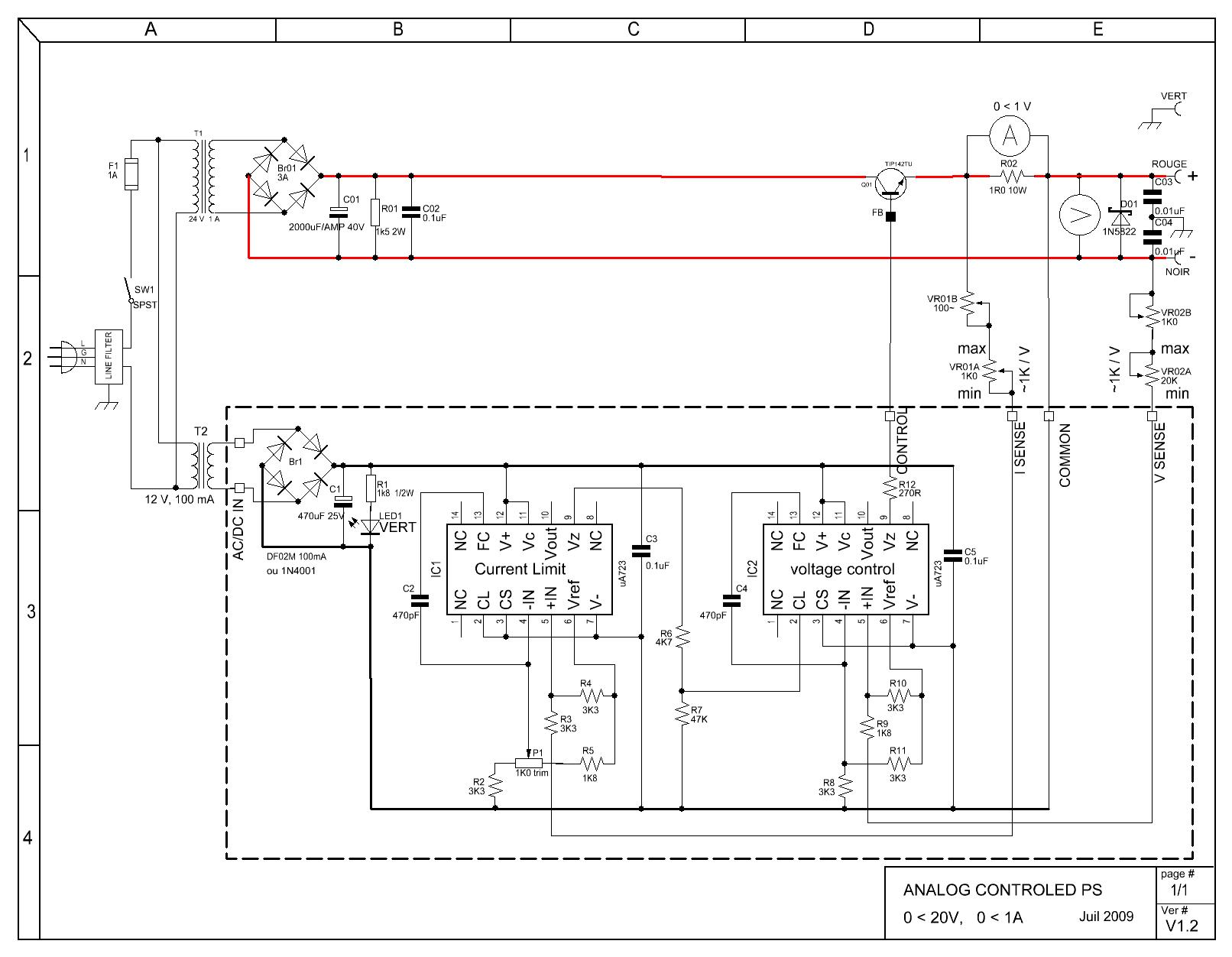

Napájací zdroj 0-20V/1A (autor VE2EMM):




link na uvedený odkaz, kde je aj podrobný popis uvedeného zdroja (eng):

Power supply 0-20V/1A

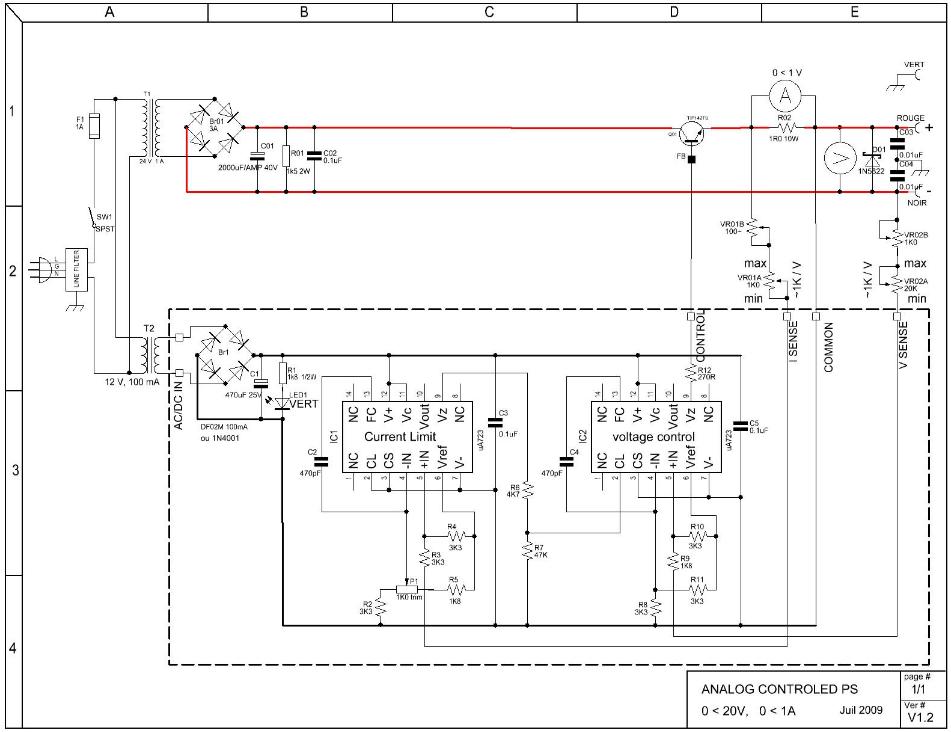

schéma (circuit):


__________________________________________________________________

Rate post:

ATARI Portfolio - parallel interface 2_2 - model HPC 101.

By Administrator at júna 07, 2011 07:49
Filed Under: ATARI Portfolio



Pokračujem druhou časťou popisu paralelného rozhrania a to popisom obvodu 8255,

ktorý je hlavnou časťou práve tohoto rozhrania. Pretože tento obvod sa dá programovo

nastaviť,  jeho možnosti využitia sú teda podstatne väčšie ako by to bolo len pri

jednoduchom paralelnom rozhraní.

______________________________________________________________________________

Paralelné rozhranie ATARI Portfolia využíva programovateľný obvod 82C55, čo je

CMOS verzia obvodu kompatibilného s obvodom 8255. Obvod obsahuje tri osembitové

porty, ktoré je možné naprogramovať ako vstupné alebo výstupné. Ku každému

z týchto portov sa pristupuje na samostatnej adrese a jedna adresa je určená aj pre

riadiace slovo, t.j. tu sa určuje ako sa ktorý z týchto  portov bude správať (vstup/

výstup).

Porty A a B sú osembitové, na adrese pre ne určenej sa číta, alebo zapisuje

požadovaný údaj (byte). Port C je iný, môže sa správať rovnako ako A a B, alebo je

možno priamo pracovať s jeho jednotlivými bitmi, t.j. podľa potreby vieme nastaviť

aj správanie sa konkrétneho bitu.

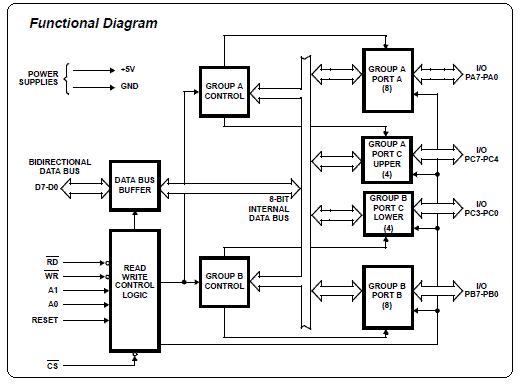

Blokové schéma obvodu 82C55:



Jednotlivé porty sú na týchto adresách:

(hexa  / dec) :
8078h (32888)  - port A, na konektor je vyvedených všetkých 8 bitov
8079h (32889)  - port B, na konektor sú vyvedené len bity 0,1,2,3
807Ah (32890) - port C, na konektor sú vyvedené len bity 0,1,3,4,5
807Bh (32891)  - riadiaci port CW (riadiace slovo)



Tu si popíšeme význam jednotlivých bitov na konektore rozhrania Centronics,

používa sa konektor Canon 25, pretože nemáme vyvedené všetky porty obvodu

82C55, v praktickom použití sme odkázaní na využitie len módu 0, preto nepôjdem

do podrobností uspokojíme sa s tým čo máme priamo k dispozícii.





Sorry, teraz pôjdu katalógové údaje a tam teda veľa nového nevymyslím...



Programovanie obvodu 82C55:



Najprv pošleme do obvodu riadiace slovo:

na adresu 807Bh (32891)  - riadiaci port CW (riadiace slovo)

Tým sa nastaví obvod 82C55 do požadovaného režimu a potom už na adresách

jednotlivých portov buď čítame, alebo zapisujeme potrebné údaje.



Máme k dispozícii tri režimy: - a to mód 0, 1 a 2.



Mód 0 - porty je možné samostatne naprogramovať ako vstupné, alebo výstupné,

porty A a B všetky bity (8), na porte C extra spodnú časť bitov (dolné 4 bity) a extra

hornú časť (horné 4 bity)



Mód 1 - iba pre porty A a B, je možné samostane naprogramovať ako vstup, alebo

výstup celý port tak, že je k nemu automaticky priradených niekoľko bitov z portu C

pre sigály riadenia prenosu dát - týka sa to A aj B.

Ostávajúce bity portu C sa dajú tiež samostatne použiť.



Mód 2 - iba pre port A, dá sa naprogramovať ako obojsmerný, pritom je mu

automaticky priradených 5 bitov portu C pre riadenie signálov prenosu dát. Port B a

zostávajúce bity portu C je možné použiť v móde 0 alebo 1.



Nasledujúca tabuľka ukazuje možnosti naprogramovania portov v móde 0:



_____________

Malá ukážka:

Na port 807Bh (32891)  - riadiaci port CW (riadiace slovo) pošleme číslo 144,

(pozri tabuľku, tam je ako sa potom nastavia porty A, B, C)

týmto si určíme že:

port A je vstupný, B je port výstupný, port C je výstupný.

V zátvorke je Basicovský príkaz na čítanie a zápis.

na porte A  - 8078h (32888) - čítame data zo vstupu (? PEEK, adress)
na porte B  - 8079h (32889)  - posielame data na výstup (POKE, data)
na porte C  - 807Ah (32890) - posielame data na výstup (POKE, data)

_____________

Ďalší príklad:

chceme mať všetky porty vstupné:

Na port 807Bh (32891)  - riadiaci port CW (riadiace slovo) pošleme číslo 155,

týmto si určíme že:

port A je vstupný, B je port vstupný, port C je vstupný.

V zátvorke je Basicovský príkaz na čítanie a zápis.

na porte A  - 8078h (32888) - čítame data zo vstupu (? PEEK, adress)
na porte B  - 8079h (32889)  - čítame data zo vstupu (? PEEK, adress)
na porte C  - 807Ah (32890) - čítame data zo vstupu (? PEEK, adress)

a tak ďalej a tak ďalej.

____________

Možno to na prvý pohľad vyzerá strašne zložité ale nie je to tak. Proste obvodu treba

najprv povedať riadiacim slovom ako sa má správať a potom ho už môžeme využívať.

Veľkou výhodou je ľahké preprogramovanie na iný typ nastavenia ak sa ukáže že

pôvodná "konštelácia nastavenia" z rozličných dôvodov prestane zo dňa na deň

vyhovovať.

Je jasné že tako môžete ovládať počítačom aj zložitejšie zariadenia, (robotická ruka),

alebo priamo riadiť nejaký zložitý proces, fantázii sa medze nekladú.

Pre tých šikovnejších je možnosť vyviesť si kompletne všetky tri osemportové brány

pomocou prídavného konektora a využiť naozaj úplne celý čip 82C55, mne zatiaľ stačí

to čo je k dispozícii.

Aby to takíto "maníci" zase až tak nemuseli riešiť prikladám datasheety obvodov 82C55

a 8255, tu si nájdu aj nastavenie obvodu v módoch 1 a 2.

82C55 datasheet.pdf (555,25 kb)

Pôvodný datasheet pre IC 8255:

Intel 8255 datasheet.pdf (1,07 mb)

__________________________________________________________________

Rate post:

Poznámky 040. THE FINAL COUNTDOWN.

By Administrator at júna 06, 2011 10:56
Filed Under: Atari

V časopise New Atari User z Veľkej Británie sa takýmto

nadpisom lúčili s časopisom a v posledných číslach si

neodpustili poznámky na majiteľa, aj keď už o krachu firmy

dávno vedeli, konkrétne to išlo od čísla 69 až po číslo 80,

niekde sa to aj opakovalo.

Pripomenieme si to malou ukážkou zo stránok časopisu

a že teda boli pichľaví.

Posledné číslo 85 vyšlo v roku 1998, číslo 1 vyšlo v roku

1982 ...

Časopis sa zo začiatku zaoberal 8bitmi ATARI a postupne

aj radou ATARI ST.

Zase na druhú stranu vďaka majiteľovi zase boli k dispozícii

počítače rady ST.



Ja len dúfam, že môj final countdown ešte chvíľu nepríde

a budem môcť písať ďalej.



















Viac o histórii a konci firmy Atari nájdete tu (cz linky):

History of ATARI

_____________________________________________________

Na poľských stránkach si na mňa spomenul pajero ,

potešilo ma to.

Bolo to na atari.area.forum, čo im fakt závidím je ten

počet ataristov, u nás sme zjavne na vyhynutie.

_____________________________________________________

Rate post:

Info o autorovi

Volám sa Igor Gramblička, som rodený Bratislavčan, roky bývajúci na Vajnorskej, už dlhšiu dobu ale Petržalčan.

Tieto stránky (blog) slúžia na zobrazenie mojich záujmov - delia sa na dve hlavné oblasti, viď hlavná strana.
