Poznámky 039. Vybratie operačného systému. Removing operating system.

By Administrator at mája 19, 2011 21:30
Filed Under: Atari

Postupne, síce pomaly ale isto sa dostávam do štádia kedy konečne začnem niečo

robiť aj s operačnými systémami. Jeden z najväčších problémov - ako dostať originálny

OS von z dosky plošných spojov.

Neinvazívna metóda je pomocou dobrej spájkovačky a odsávačky dostať von

integrovaný obvod ROM OS - bohužiaľ toto mi nešlo, nedokázal som rýchlo a dokonale

prehriať potrebný vývod a odsávačka proste nedokázala odsať naraz všetok cín. Zdá

sa, že 50Wattov príkonu je málo, 80W stroj by to asi dokázal.

Faktom je že som pájkovačku nechal pri teplote 315°C cca 5 sekúnd na plošáku

a začalo to prepaľovať plošák a to sa mi teda ani trochu nepozdávalo - škoda zničiť

ATARI ... proste u mňa  to nešlo.

Tak som zvolil druhú metódu a tou je postupné vyštikanie (vycvakanie, vyberte si)

vývodov a potom následne sa odoberú zbytky vývodov a odsaje sa cín.

Nevýhoda - prídete o konkrétny čip. Zase v tomto prípade to až tak nebolí, dám tam

Epromku.

Výhoda - naprosto neporušený plošný spoj, spokojne stačí na pájkovačke nastaviť

270°C a vyberiete zbytok nožičky a pohodlne pri tej istej teplote odsajete cín

z prekovenia.



_______________________________________________________________________________

Zase nech sa do toho púšťa ten čo vie čo robí, ostatní radšej ruky preč

a pozerajte sa radšej po niečom inom.

____________________________________________________________________



Chvíľu mi tiež trvalo než som zohnal špeciálne klieštiky presne na tento účel, síce boli

drahé, stáli 22.- Euro, ale - Made in Japan, práca s nimi stojí za to. Nezohnal som ich

ani v GM, ale v Petržalke v obchode v KB Shope u p.Bohrnovej - za 5 dní boli tu,

perfektné.

Ešte ku klieštikom, v GM majú pod objednávacím číslom 731-556 Diagonal Cutting

Nipper, stoja síce len 3.75 Euro, ale dajú sa tiež použiť - výroba Taiwan, pre istotu

som si ich tiež kúpil.

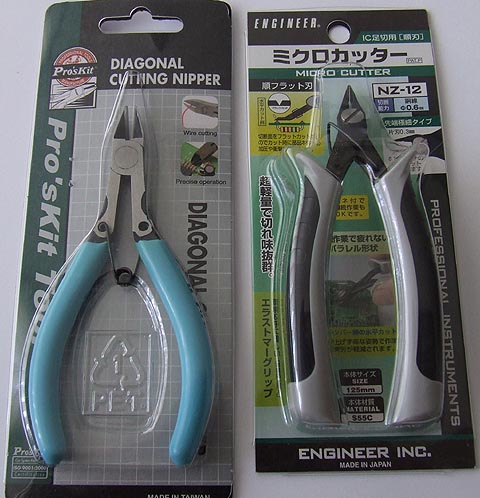

A takto tie vecičky vyzerajú:

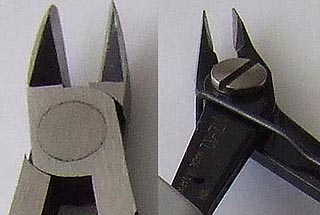

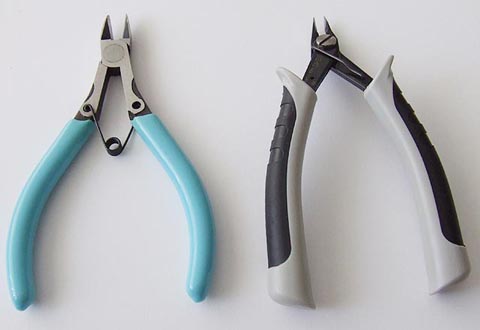

Teraz vám dám na porovnanie obrázok obidvoch klieštikov, pozorne si pozrite hlavne

hlavičky - je tam veľký rozdiel, ale ako som si sám vyskúšal aj s tými z GM sa to dá

v pohode urobiť - robil som s nim tento konkrétny počítač.





              Made in Taiwan                                      Made in Japan

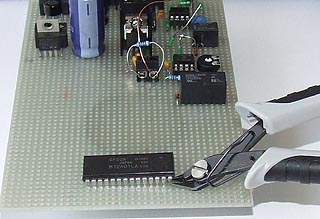

Pre nadšencov podobného razenia - strihať nožičky čipu treba tiež

správnym smerom, inak si zhovadíte štípačky!

(Obrázky som použil z iného projektu ako názornú ukážku, ale to nie je teraz dôležité.)

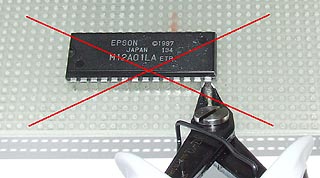

Nesprávne:




Nožička je dosť silná a v tomto smere strihania si poškodíte

štípačky, pozor na to!



Správne:




alebo je ešte jedna možnosť:





Sami zistíte že takto sa strihá ľahšie a štípačky to prežijú

v poriadku. Samozrejme tieto štípačky používam už len

takto a nie na každodennú prácu !  Na každodennú prácu

používam dobré klasické štípačky - proste tieto sú na

fajnovejšiu robotu.

__________________________________________________________________________________________________________

A teraz už poďme ďalej.

Takto to vyzerá na základnej doske pred úpravou:





Po vybratí čipu OS a následnom osadení precíznou pätičkou:

(Miesta pod klávesnicou je dosť, kľudne tam môžu byť v patičke aj 3 kusy Eprom na sebe, ešte stále sa nebude

vrch Eprom opierať o spodok klávesnice.)





Sami vidíte zvolil som v poslednej dobe miernejšie tempo, pretože mám rozrobených viacero projektov a tak

teraz iné veci majú väčšiu prioritu - ale to už tak chodí a nie všetko je určené na popis na Internete.

Ozvalo sa mi viacero ľudí a tak som aj tam riešil niektoré veci na diaľku - tuším sa podarilo veci vyriešiť zatiaľ

na 100 % - to sa mi pozdáva. Samozrejme nie všetko sa týkalo Atari, ale to je snáď v poriadku.

______________________________________________________________________________

Rate post:

Ultra-Mini 1000mA USB Power Adapter/Charger (100-240V/EU Plug)

By Administrator at mája 18, 2011 09:45
Filed Under: Non-Atari

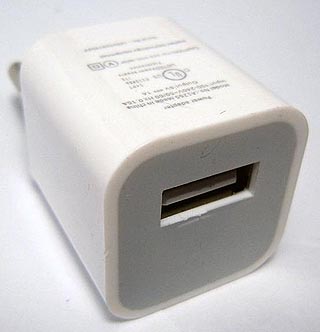

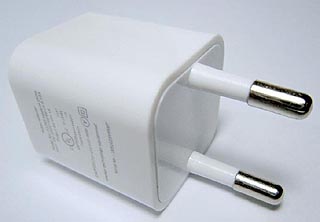

Na stránkach dealextreme.com je možné nájsť takýto

napájací zdroj pre pre Apple iPod, iPhone 2G a 3G

a USB zariadenia:





rozmery: 26 x 26 x 46mm

Cena ľudová - 2.39 USD, alebo 1.86 Euro





Dostal sa mi do rúk v týchto dňoch a tak som si povedal

- otvoriť, zdokumentovať !

Na prvý pohľad maličké, šikovné, akurát na našu zásuvku

to nebude, vadí zemniaci kolík. U EU zásuvky je to O.K.

To som ale ešte nevedel ako to bude vyzerať vovnútri ...

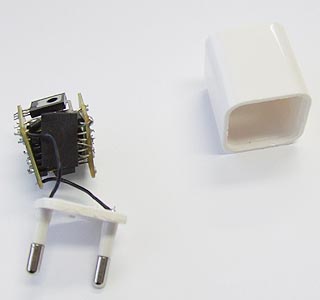

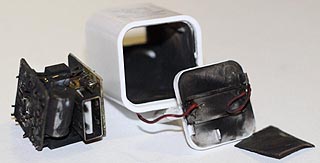

Takže rozoberám:

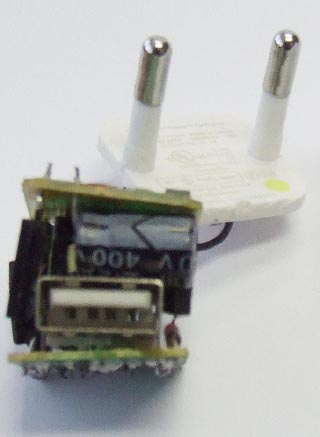

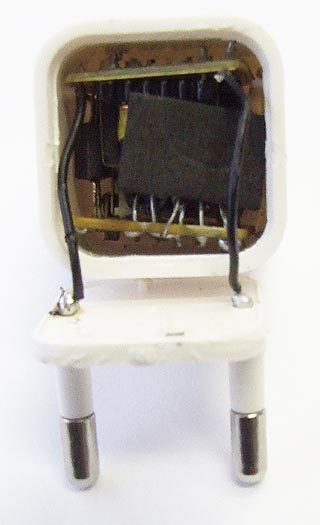

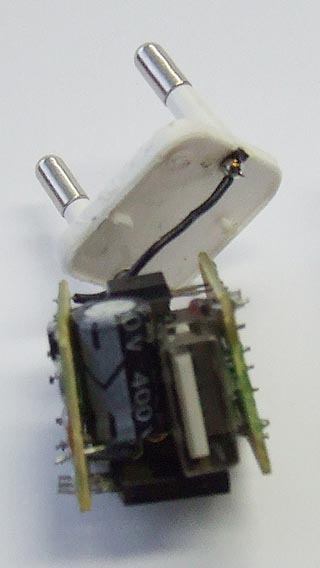

Maličké, dva plošné spoje, osadené navzájom úplne

desne nakrivo, prívody napájania poddimenzované

(teda na sieťové napätie taký tenký drát hmmm ...,

teda myslím tým izoláciu na ňom).





Je to takéto krivé a s podivom to práve vtedy naprosto

presne zapadne do krabičky a USB konektor je potom

správne - nechápem - náhoda - zámer ?





Nápis Made in Chine nenecháva nikoho na pochybách

kde tento zázrak vyrobili.

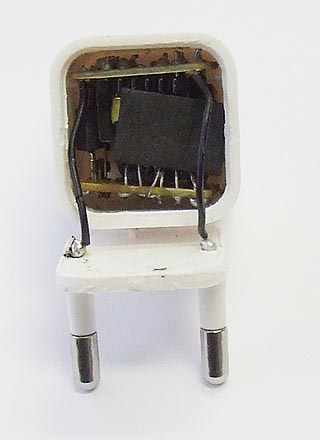

Zdroj "narvaný" na svoje miesto. Po stranách plastu sú

vodiace lišty - vľavo dolu je to nad ňou, na pravej strane

zase pod ňou.





Posledný záber zariadenia.





Zdroj je lacný, osobne by som ho ale nikdy nenechal

bežať bez dozoru, neverím ani galvanickému oddeleniu,

proste toto nie je dobrý nápad - narvané do extrémne

malého priestoru a potom asi prišlo na radu kladivo aby

sa to tam celé vošlo.

Záver:

Oblúkom sa tomuto zdroju vyhnite ! S takýmto zdrojom

nebudete výnimoční, skôr si vyrábate budúce problémy.

Nie je všetko zlato čo sa blyští.

_____________________________________________________

Ešte jedno foto "spokojného užívateľa":

(foto by Maxberry)



_____________________________________________________

Rate post:

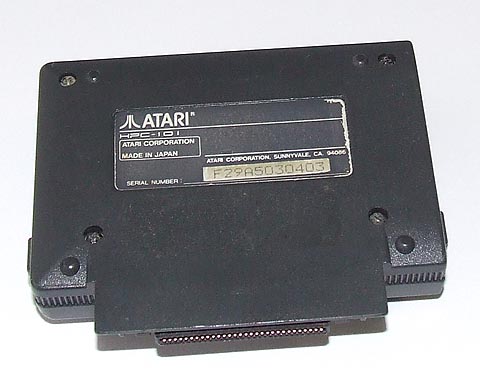

ATARI Portfolio - parallel interface 1_2 - model HPC 101.

By Administrator at mája 17, 2011 08:00
Filed Under: ATARI Portfolio

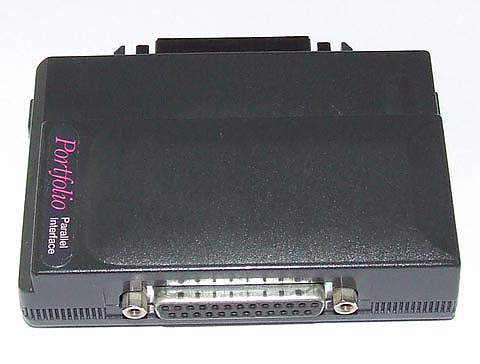

Ďalším modulom v poradí pre ATARI Portfolio je inteligentný (smart) paralelný port.

Pretože tu je tých možností viacero, bude aj popis o kúsok väčší ako obyčajne a rozdelil

so to na dve časti.



Pri rozoberaní dávajte pozor na postupné otváranie jednotlivých častí a nezabudnite

zase na šróbiky, 4 zospodu a 2 priamo na porte do Portfolia.

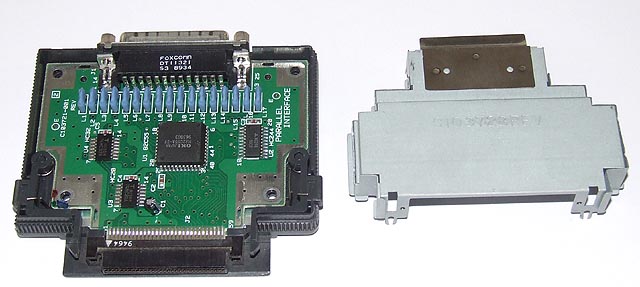

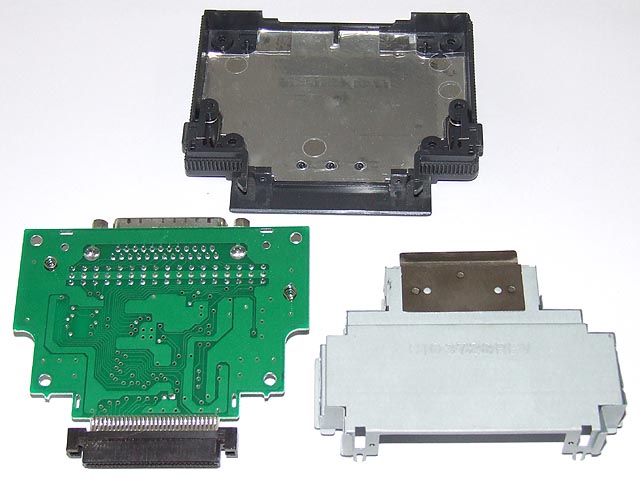

Zase poctivá robota, plošný spoj je je s perfektnou nepájivou maskou.



Nasleduje schéma zapojenia:

(sú tu 2 schémy, originálna a upravená, zipped gif)

Parport_APFcircuit.zip (44,36 kb)

originál manuál pre paralelné rozhranie:

(zipped pdf)

HPC_101parport_manual.zip (1,89 mb)



Podrobnejší popis vývodov konektoru a programovania paralelného portu bude v druhej

časti.

____________________________________________________

Rate post:

ATARI Portfolio - serial & parallel port.

By Administrator at mája 10, 2011 07:10
Filed Under: ATARI Portfolio



Múdre hlavy rozmýšľali až vymysleli tento interface, kde je spolu aj sériový aj paralelný port.

Výhody sú jasné, máme k dispozícii naraz aj sériový a aj pararelný port.

Paralelný port - teda jeho popis bude ešte tiež nasledovať, ale niekedy nabudúce.

Takže žiadne dlhé reči, dnes už len schéma:

pfcomlpt.zip (209,48 kb)

_________________________________________________________________

Aby som zase nebol až taký stručný tak niečo na rozptýlenie:

Mená autorov Portfolia zistíte takto:
- spustite  textový editor a otvorte nápovedu cez F2
- vyberte následne nápovedu pre klávesy
- stlačte Alt a [

____________________________________________________________________________

Rate post:

Monitor Samsung Syncmaster 2493 HM.

By Administrator at mája 06, 2011 17:52
Filed Under: Non-Atari

24" monitor Samsung Syncmaster 2493 HM - prestal fungovať, ak sa náhodou rozbehol,

tak sa ho podarilo sprevádzkovať po pol hodine a na druhý deň sa peripetie zopakovali.

LED-ka zdroja blikala a väčšinou to bolo všetko čo monitor robil ako svoju činnosť, proste

stav bol taký že monitor sa nedal normálne používať.

Čo s tým ? Zdroj ? Tak som rozoberal a naozaj to bol zle fungujúci zdroj.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.

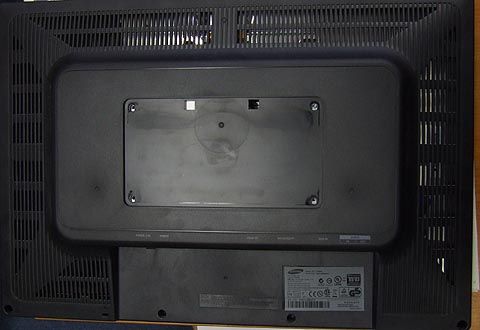

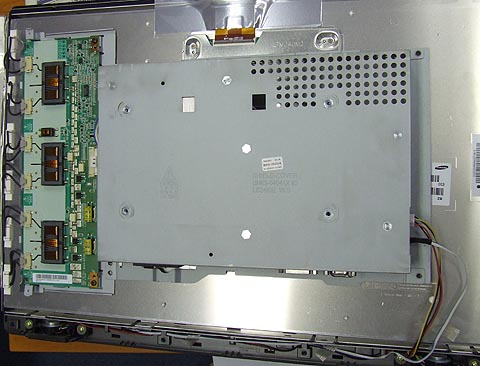

Je vidieť že aj po 3 rokoch čo sa začal vyrábať nepatrí medzi najhoršie, 6 trubíc hovorí

o slušnom riešení podsvietenia. Pekne zaradom sa odpojili napájania všetkých trubíc

a na druhej strane som odpojil tiež 2 konektory.

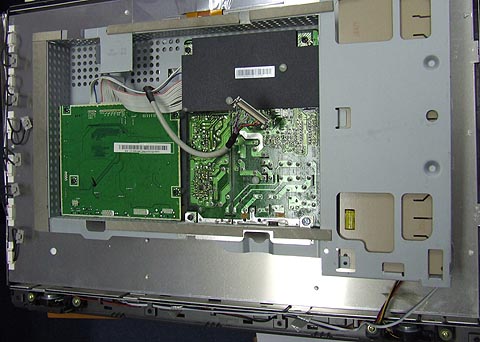

Po preklopení a odpojení prívodu k displeju sa naskytne tento pohľad:

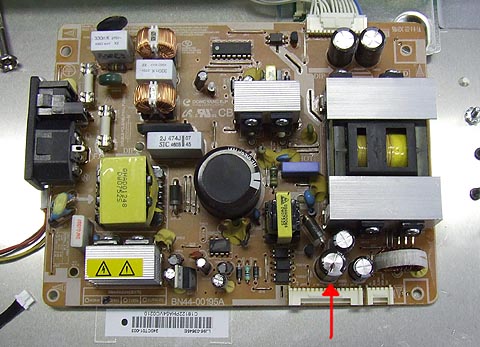

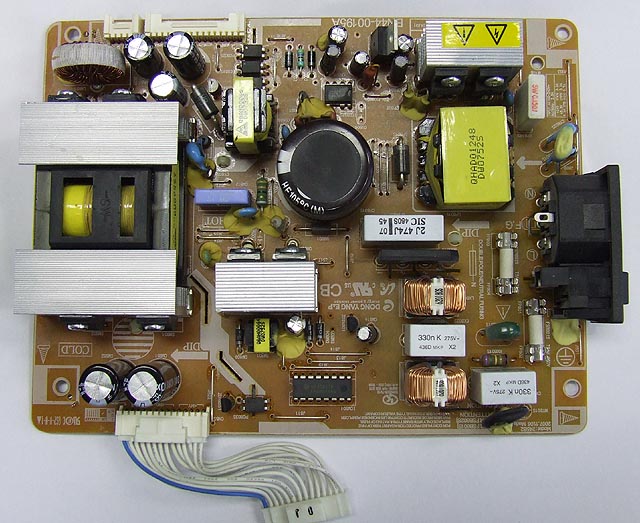

Konečne sme pri vlastnom zdroji, jeden z kondenzátorov bol nafúknutý a to poriadne.

Na obrázku je označený červenou šipkou - hodnota 2200uF/10V.





Pretože sa mi zase do toho nechce ísť, tak radšej som vymenil všetky elektrolyty o väčšej

kapacite - spolu 5ks.



1 - 2200uF/10V

2 - 1000uF/35V

3 - 1000uF/35V

4 - 1000uF/10V

5 - 470uF/35V



S miestom kde patria nie je problém a tak bez problému identifikujete kde je kondenzátor

určený na výmenu. Meníme pekne kus po kuse, tak sa nepomýlime.

Dávajte pozor na polaritu menených kondenzátorov !

Veľký elektrolyt na sieťové napätie zostáva pôvodný !

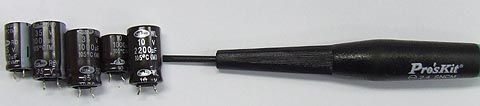

Vyspájkované pôvodné kondenzátory.





A takto to vyzerá po výmene, nezohnal som elektrolyty 1000uF/35V boli len na 50V

- sú väčšie na výšku - sú presne tak vysoké ako chladič, ale pri opatrnom zasunutí

dosky zdroja na pôvodné miesto sa dajú tiež použiť.



            2x 1000uF/35V, teraz 2x1000uF/50V



Zakrytujeme, poskladáme a spustíme. Majiteľ bol rozhodnutý investovať do nového

monitora, ale myslím si že kúpu ešte na chvíľu môže odložiť.

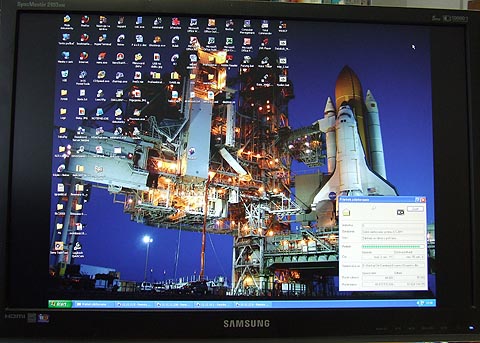

Pustil som signál, sorry, nastavenie je 1600x1200, takže nepokrýva celú plochu monitora,

jeho rozlíšenie je väčšie.

To ale nie je problém, problém bol v tom že na monitore sa nič nezobrazovalo, teraz

naskočil obraz po cca 5 sekundách ... a ide stále aj po niekoľkonásobnom vypnutí

a zapnutí.





Pretože som sa na to pozrel aj na internete, problém je to asi častejší, pretože priamo

ponúkajú sadu kondenzátorov na výmenu - teda v zdroji. Cena sady sa pohybuje okolo

16 až 20.- USD. Mňa tie kondenzátory vyšli asi na 1.75 Euro, pritom so si kúpil kompletnú

sadu, pretože pred rozobratím som nevedel čo ma bude čakať a teda za tú cenu sa to

oplatilo skúsiť nanovo rozbehať.

Tu je zoznam kondenzátorov z tej sady čo ponúkajú na Internete, všetky kondenzátory

sú určené na prevádzku do 105°C :



2x 1000uF/35V

1x2200uF/10V

1x470uF/35V

1x1000uF/10V

2x10uF/50V

1x2.2uF/50V

3x47uF/50V

1x22uF/50V



(Môžete použiť aj kondenzátory s max. povolenou teplotou 85°C, ale tu sa už životnosť

takto opraveného zdroja stáva naozaj neistou, odhadujem tú životnosť takto opraveného

zdroja na maximálne niekoľko mesiacov.)



Na dnešok všetko, prajem všetkým pekný víkend, Igor.

________________________________________________________________________________

Rate post:

ATARI Portfolio - Memory Expander Plus - model HPC-104.

By Administrator at mája 04, 2011 07:40
Filed Under: ATARI Portfolio

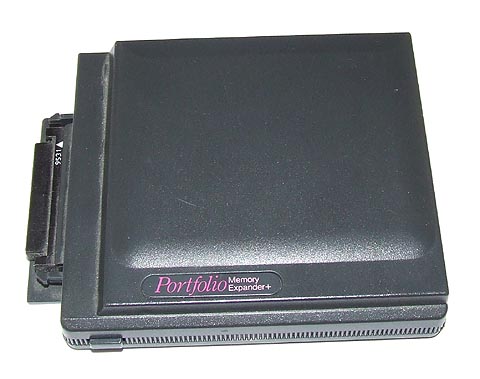

Dalším zariadením v mojom zozname pre ATARI Portfolio je Memory Expander Plus

- HPC 104. Toto zariadenie vlastní asi len zopár majiteľov, ale jedná sa o zaujímavý

kúsok hardwaru a tak je samozrejme namieste aj jeho popis.

Je možné pripojiť až dve zariadenia za sebou, do každej dáme 2x128KB RAM a máme

pamäte už celkom prijateľne. Samo sebou sa nám potom mašinka utešene rozrastá

a nabobtnáva do šírky.

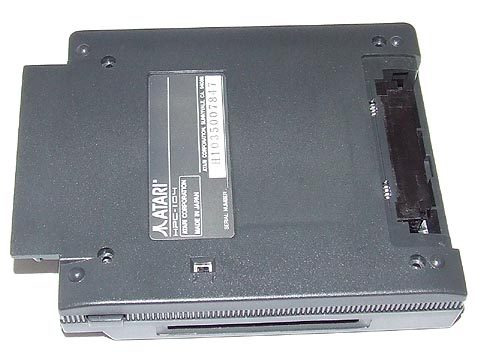

Zase prichádza postupné otváranie šróbik za šróbikom ... Pozor na to, že teraz musíme

dávať preč šróby na konektoroch na obidvoch stranách !

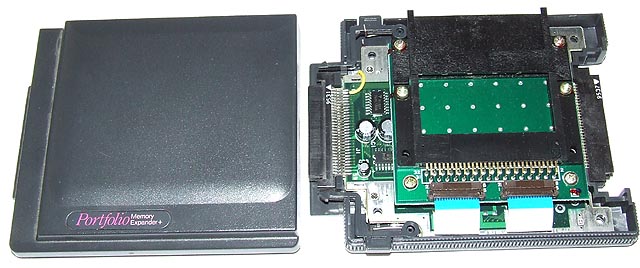

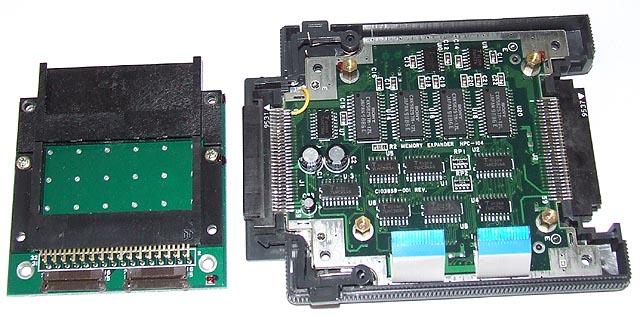

Po otvorení nastáva mierne prekvapenie, dosky sú dve na sebe, horná doska slúži pre

vloženie pamäťovej karty.

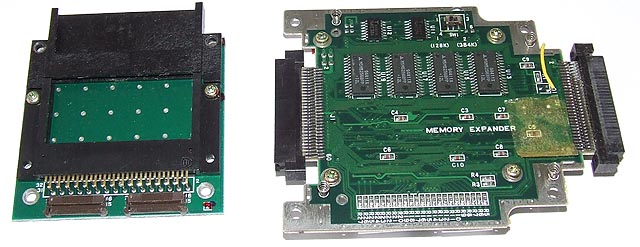

Vybral som slot pre pamäťovú kartu a potom je už dobre vidieť na základnú dosku.



a ešte vyberiem základnú dosku a otočím ju "hore nohami".




Nasleduje manuál pre Memory Expander Plus:

(zipped pdf)

Memory Expansions HPC104.zip (1,26 mb)

Skoro by som zabudol na schému:

(zipped gif)

pfmemexp.zip (165,75 kb)

_____________________________________________________________________

Rate post:

ATARI Portfolio - serial interface - model HPC-102.

By Administrator at mája 01, 2011 14:08
Filed Under: ATARI Portfolio

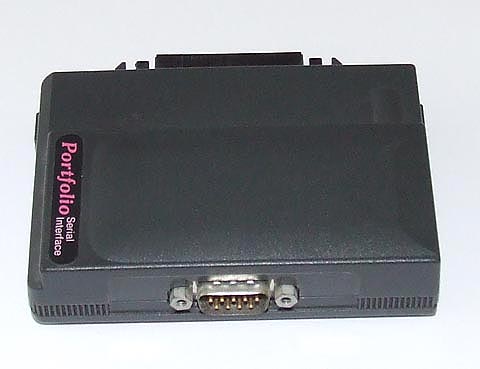

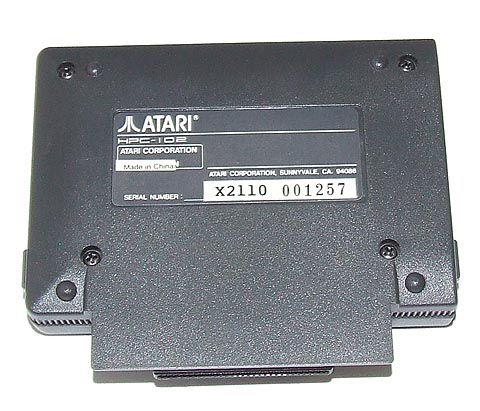

Dnes pár riadkov o ATARI Portfolio - serial interface - model HPC-102.

Môžeme samozrejme hovoriť aj ako o RS-232, je to to isté.

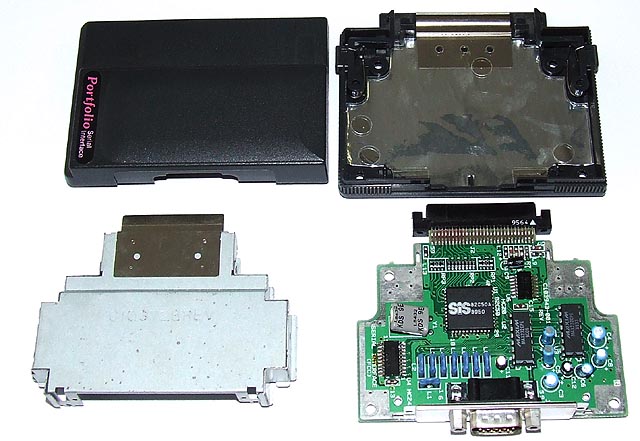

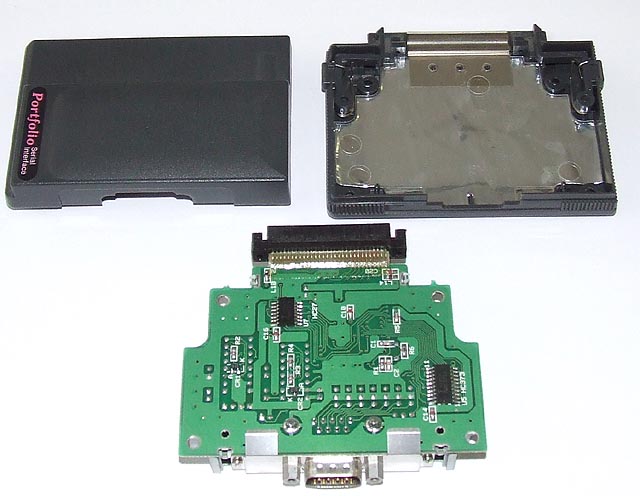

Zase mi to nedalo, prišlo na radu rozobratie a tak vzniklo týchto pár záberov.

Ako sme boli vtedy zvyknutí, všetko bolo perfektne odtienené - dnes sa to tak

poctivo zďaleka nerobí. Veľa vecí sa dá ovládať sériovým portom a tak tento modul

určite nájde svoje uplatnenie.



Čo sa týka rýchlosti prenosu sú k dispozícii nasledovné hodnoty:

Baud rate: 110, 150, 300, 600, 1200, 2400, 4800 a 9600

Data bits: 8, 7

Stop bits: 1,2

Prepojenie káblov a pinov je podrobne popísané aj s významom jednotlivých pinov

v užívateľskom manuáli, ktorý je k dispozícii na konci článku.



Pri rozoberaní dajte pozor, po odšróbovaní spodných 4 šróbov treba ešte odšróbovať

ďalšie 2 šróby priamo v konektore na pripojenie do ATARI Portfolia.

Na ďalších záberoch je vidieť už spomínané precízne kovové tienenie, tak isto je

odtienená aj spodná časť krabičky. Proste poctivá robota, aj keď je to už robené

v Číne. Priznám sa že teraz som nerobil testy na odber zariadenia, ale niekedy keď

ma to popadne tak to určite urobím, postupne všetky moduly čo mám k dispozícii

a tak isto aj pamäťové moduly - len to chce čas a ten sa mi v poslednej dobe veľmi

nedostáva.







Nasleduje schéma zapojenia:

RS232_HPC102circuit.zip (37,87 kb)

Na záver ešte užívateľský manuál pre tento modul:

(zipped pdf):

HPC_102serial_manual.zip (1,13 mb)

___________________________________________________

Rate post:

Info o autorovi

Volám sa Igor Gramblička, som rodený Bratislavčan, roky bývajúci na Vajnorskej, už dlhšiu dobu ale Petržalčan.

Tieto stránky (blog) slúžia na zobrazenie mojich záujmov - delia sa na dve hlavné oblasti, viď hlavná strana.
