SPEEDY 1050
Dnes si povieme pár slov o jednej úprave disketovej jednotka ATARI 1050, je to nemecká úprava tejto jednotky a je pomenovaná SPEEDY 1050. Upozorňujem že je to len jedna varianta možných úprav typu SPEEDY 1050 a teda je to zamerané len na jednu konkrétnu verziu, na to nezabúdajte pri čítaní viacerých dostupných podkladov.
Upozornenie:
Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu zodpovednosť za škody spôsobené používaním zariadení postavených podľa tu uverejnených schém alebo zobrazených úprav.
Dopredu upozorňujem že sú to moje 20 rokov staré poznámky a tak aj si sem tam na niečo už nemusím presne spomenúť, ale schéma a obsah EPROM mám k dispozícii. Jednotka ATARI 1050 dokázala pracovať v hustote Single a Medium - t.j v prvom prípade je to kapacita 90kB a v druhom je to kapacita diskety 128kB. Konkurenčné jednotky už ale v tej dobe zvládali aj hustou Double - t.j kapacitu 180kB. Táto úprava zvláda aj túto hustotu a navyše ako bonbónik zvyšuje prenosovú rýchlosť na minimálne 3 násobnú hodnotu a to je už cvrkot ...
V tomto článku teraz neriešim ako ukladať dáta aj na druhú stranu jednotky, zatiaľ budeme vedieť pracovať len jednostranne, ale v ďalšom pokračovaní vyriešime aj tento malý problém k plnej spokojnosti. Hi - našiel som to a tak teda to tu rovno prikladám, je to v popise, podľa obrázku odblokujeme prepínačom write protect a môžeme zapisovať aj na druhú stranu diskety a nemusíme vyrezávať dodatočne otvor do do diskety.

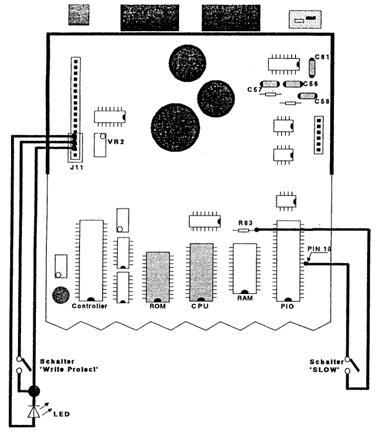

ATARI 1050 nepoužíva indexovací otvor pri formátovaní a tak sa to teda dá použiť aj na inak neupravenú ATARI 1050-ku, nás zaujíma to zapojenie prepínača na obrázku naľavo:
Nakoniec v tomto článku je to celé podrobnejšie, z neho je aj ten uverejnený obrázok:
speedy.doc (881,50 kb)
Ja som sa dostal niekedy začiatkom roku 1992 k ATARI 1050, ktorá mala v sebe zabudovanú SPEEDY 1050, hmm, mal som ju zapožičanú len na dva dni a teda nasledovala metóda reverzného inžinierstva (multimeter a pískalo sa) a mal som na stole nákres zapojenia. Originál má ešte aj pripojený dvojmiestny LED displej a dá sa sledovať na ktorej stope práve ste, ale pre funkciu to nie je dôležité a SPEEDY chodí aj bez tohoto displeja, ja ho tu v schéme nemám - síce som to vtedy obkreslil kompletne, ale tá druhá časť sa niekam vekom zašila tak, že som ju doteraz nenašiel. Postavil som to na univerzálku dosku a behalo to na prvýkrát, tiež som to postavil aj bez displeja a fungovalo to takisto bez problémov. Tu popisovaná verzia je z obdobia roku 1992 a nevylučujem že sa objavilo aj niečo novšieho, obsah Eprom je ale z uvedeného roku. Podľa môjho by to malo byť SPEEDY typ 1050-D.
____________________________
Úprava na Speedy 1050 je hardwérová úprava - treba urobiť nasledovné:
- mať dispozícii dosku buď originálnu dosku SPEEDY 1050 - jej schému uverejním, môže byť postavená ale aj na univerzálnej doštičke, len si potom treba dobre rozmyslieť ako rozmiestnime čipy, pretože celá doska sa pripojí iba do soklu po procesore 6507 (odtiaľ berie napájanie a aj všetky potrebné signály) a teda musí byť navrhnutá tak, aby v mechanike 1050-ky mala svoje miesto a hlavne nesmie ničomu - ani mechanike zavadzať !- na toto nesmiete zabudnúť ! Ak s tým počítate, tak návrh už nie je až tak zložitý.
- zo základnej dosky ATARI 1050 vyberieme 2 integrované obvody, ktoré už nebudeme ďalej potrebovať, sú umiestnené pekne pod sebou
- vyberieme zo základne dosky ATARI 1050 ako prvú pamäť EPROM 2732, alebo ROM, podľa okolností čo je osadené na tomto poste
- vyberieme zo základne dosky ATARI 1050 ako druhý procesor 6507 (CPU)
- odstránime zo základnej dosky ATARI 1050 celkove 4 kondenzátory - C61, C58, C59 a C56
Kondenzátory by bránili dosiahnuť vysokú prenosovú rýchlosť a preto sa musia odstrániť. Tieto kondenzátory slúžia len ako prevencia proti preniku rušivých pulzov do 1050-ky a teda zariadenie dokáže fungovať aj bez nich - to je len informácia pre tých ktorí by niekedy neskôr chceli vrátiť 1050-ku do pôvodného stavu. (Vyberiete dosku zo SPEEDY 1050, založíte naspäť ROM, alebo Eprom, založíte ešte procesor 6507 a zase máte pôvodnú neupravenú jednotku.)
____________________________
foto: http://ataricomputers.altervista.org/

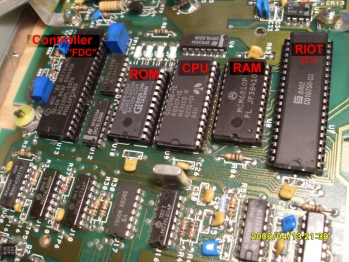

Na tejto fotografii je pekne vidieť kde je PROM (alebo Eprom) a kde je procesor (CPU).

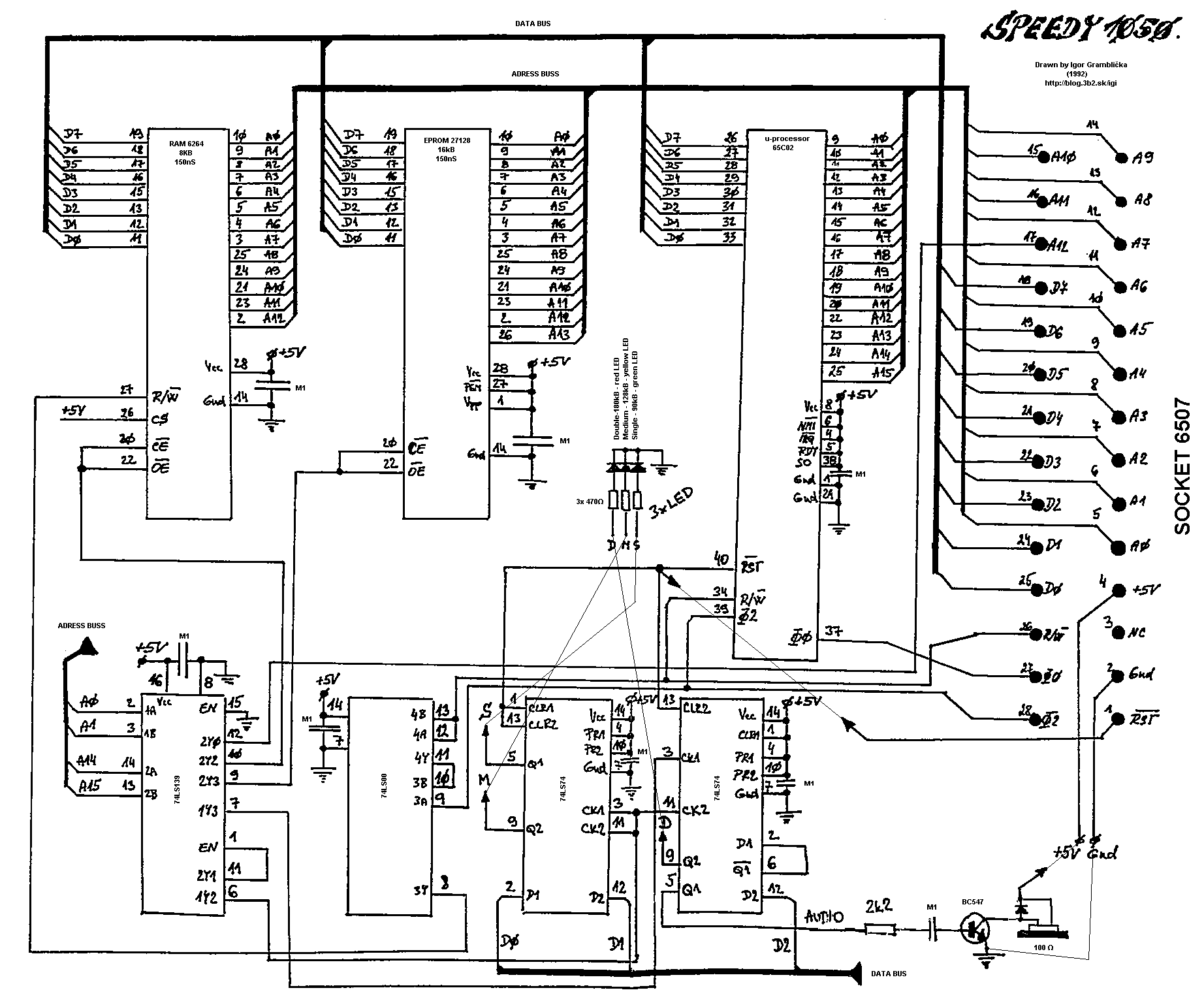

Toto je celá úprava na originálnej ATARI 1050, ostatné zabezpečuje nová doska, ktorá sa zasunie do sokla po procesore 6507. Schéma zapojenia novej dosky - SPEEDY 1050, zase je to 20 rokov starý obrázok, len menej čitateľné veci som v ňom radšej prepísal, viac-menej dnes to už má skôr historickú hodnotu, pretože zase tých majiteľov 1050-ky asi až tak veľa už nebude:
Reproduktor v schéme môže mať aj hodnotu 50Ω (poprípade 32Ω), ale potom do série s ním dajte odpor o hodnote 100Ω, alebo si tam dajte trimer 1kΩ a môžete si potom regulovať hlasitosť. Na doske ku každému čipu je pripojený blokovací kondenzátor 100nF (M1), ak tam dáte na dosku do napájania aj jeden tantal 10uF/10V určite s tým nič nepokazíte.
Tých súčiastok nie je až tak veľa, len treba dodržať ich hodnoty, RAM a Eprom by nemali byť pomalšie ako 150nS:
- mikroprocesor musí byť typu 65C02, nie je možná náhrada 6502-kou!
- pamäť 27128, čo je 16KB Eprom s napálených obsahom SPEEDY16.BIN
- pamäť RAM typu 6264, 8KB
- bižu - obvody 1x 74LS00 a 2x 74LS74, 1x 74LS139
Teraz nasleduje program do pamäte Eprom:
SPEEDY16.zip (11,24 kb)
Ak to máme celé hotové zasunieme dosku SPEEDY do základnej dosky ATARI 1050.
___________________________________________________
HOTOVO !!!
Formátovanie a zápis pri kopírovaných disketách sa urýchli natoľko, že zo začiatku budete mať pochybnosti či je to vôbec uložené nanovo na disketu - ubezpečujem, je - stačí si skúsiť spustiť z tejto novej diskety. Naformátovanie diskety a jej nová kópia je dielom 20-30 sekúnd, viac to učite netrvá.
Už som to spomínal, teraz máte k dispozícii aj Double hustotu, t.j. viete čítať a zapisovať kapacitu 180kB na jednu stranu, ale s podstatne väčšou rýchlosťou.
Neexistuje problém s nesprávnym nastavením hustoty pri vymieňaní diskiet, pomocou farebných LED zobrazí akú hustotu má práve založená disketa.
Ďalšou perličkou je to, že máte v EPROM priamo zabudovaný BiboDOS (pretože to ale nemám) tuším stačilo ak nebola pri štarte založená disketa - nahralo sa to v sekunde.
Iná perlička, ak ste naformátovali disketu priamo zabudovaným BiboDosom netreba na disketu nahrávať systémové veci Bibodosu znova, jednoducho ju len naformátujete, SPEEDY si na disketu niekde uloží príznak a to mu stačí.
Ak takúto disketu založíte do 1050-ky ktorá má SPEEDY, tak si na diskete prečíta príznak a automaticky natiahne BiboDos z Eprom a nezaberá to miesto na diskete - rýchlosť nahrania BiboDosu je okamžitá - fantastické !
Ďalšia perlička - dajú sa kopírovať chránené programy - nemá s tým žiaden problém, program treba hľadať na nete.
Pretože časť RAM dokáže používať ako buffer (má celkom 8kB, ale koľko je buffer netuším, možno celých 8kB), kľudne sa môže stať že disketa stojí a počítač komunikuje iba s buffrom - je to hodne zaujímavé a šetrí to disketu pretože sa točí len ak to naozaj treba.
Dokážeme ukladať na obidve strany v hustote Double, teda disketu využívame na 100% a ukladáme na ňu celkove 360kB (2x 180kb na jednu stranu).
Záverom už len pekne zbalené veci do jedného balíku k SPEEDY 1050, väčšinou je to v nemčine - krajine pôvodu, niekde je tam aj popis pripojenia displeja:
Speedy_all.zip (7,79 mb)
P.S: mal som potom v ruke aj US Doubler, ale pretože mi SPEEDY 1050 naprosto stačilo, tak tam som už neskúmal čo a ako, preto aj nebudem v ďalšom pokračovaní podrobne US Doubler popisovať, niektoré jeho vlastnosti sú prakticky zhodné - ale samozrejme BiboDos tam nenájdete.
ATR súbor pre SPEEDY 1050:
1050 Speedy HS System (19xx)(Compy Shop).zip (27,00 kb)
_______________________________________________________________________________
Ďalšia vynikajúca stránka - v nemčine o SPEEDY 1050:
http://wiki.strotmann.de/wiki/Wiki.jsp?page=CompyShop%20Speedy%20Upgrades
Stránka kde si môžete porovnať jednotlivé úpravy jednotky ATARI 1050, ich rýchlosti a ďalšie podrobnosti:
http://atari8.com/book/export/html/42

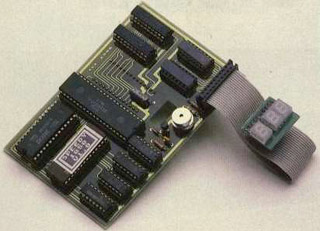

Jedna z možných verzíí Speedy 1050:
foto: http://ftp.pigwa.net/
foto - toto sa najviac blíži popisovanému zariadeniu, len
použitý displej je 3miestny, veľkosť je jasná, vlastne ak
by ste "odrezali" tú štvoricu čipov vedúcich k displeju
dostanete priamo veľkosť potrebnej dosštičky.
