Pretože prepínanie čísla disketovej jednotky za chodu sa dá urobiť aj pre disketovú jednotku ATARI XF551 tak tomu venujem pár riadkov. Ako na to? Jednoducho, nie je to nič zložitého, takže sa veľa nenarobíte, len treba vybrať mechaniku, odpojiť ju, vybrať plošný spoj a priletovať dva kábliky, potom to zase správne poskladať atď., atď.





Ešte upozornenie:



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.

Nasleduje výrez z celej schémy, stačia nám dva vodiče a tlačítko, pripojíme ich na kondenzátor C113, má kapacitu 1uF. A to je celý "zázrak". Kde tlačítko vyvedieme - či na prednú stenu, alebo na zadný panel - tak toto je je už vecou vkusu a účelnosti.





Nasleduje ešte fotografia kde som pripojil kábliky priamo na doske plošného spoja. Upozorňujem na to, že doska v čase fotenia bola takto "pozasieraná" kolofóniou keď sa mi tá FD jednotka dostala do rúk, už som to samozrejme očistil technickým liehom . Pri práci postupujte opatrne, pretože plošný spoj pre ATARI XF551 je "paprndeklový", t.j. šetrilo sa kde sa dá a tak to nie je bohviečo z hľadisky kvality. Keď už to máte otvorené oplatí sa skontrolovať či nie je niekde studený spoj na prívodných SIO konektoroch - inak asi najčastejšia závada (porucha) týchto jednotiek. Popis na doske pološného spoja je dobrý, takže nepredpokladám problémy s orientáciou čo kde na je na doske umiestnené.





No a to je všetko, nejaký ďalší komentár k tejto téme už pokladám za zbytočný.

___________________________________________________________

Vaše hodnotenie, Rate post:

Zdroj - 50Hz, 100Hz, (60Hz, 120Hz) clock generator.

Nakoniec som to doplnil aj  pre zapojenie:

1Hz clock generator, zapojenie je uverejnené na konci článku.



Aby s tým nebol nejaký problém - v článku použitý výraz frekvencia = kmitočet a naopak.

Nakoniec kto s tým má problém, nemusí ďalej čítať.





Ako som už avizoval, potreboval som zdroj presnej frekvencie = 50Hz. Pretože sa z toho dajú využiť aj odvodené frekvencie (napríklad 100Hz), tak som to postavil na malej univerzálke zdroj týchto hodín. Pre výstupnú frekvenciu = 50Hz je použitý x-tal= 3.2768 MHz, bez problémov je k dostaniu. Pre výstupnú frekvenciu = 60Hz (druhá rovná sa potom 120Hz) treba použiť x-tal s frekvenciou = 3.93216 MHz. Súčiastkovo to nie je zložité, akurát treba použiť 2 čipy - a to napríklad 4040 a 4060. Prvý je 12 násobný binárny čítač, druhý je 14 násobný binárny čítač + oscilátor. Ostané bižu je štandart ktorý treba použiť na vyhladenie napájacieho napätia. Ja to používam pri napájacom napätí = 5V, ale ako som vyskúšal, v pohode to ide od už od 3V do 15V - len potom na výstupe nie je TTL logika (a musíte použiť elektrolyt 100uF na vyššie napätie - 25V). Vzhľadom k jednoduchosti by to malo fungovať na prvé zapojenie. Presné nastavenie výstupnej frekvencie sa robí otočným kondenzátorovým trimrom o kapacite 0 až 30pF, k tomu už ale treba nejaký presnejší čítač.



Spotreba pri napájaní rozličným napätím:

  3V - 0.26mA

  5V - 0.49mA

10V - 1.7mA

15V - 3.26mA



Poznámka:  Spotrebu som meral len v prvom zapojení.





A ešte malý doplnok:



Pre tých ktorí potrebujú aj iné frekvencie si to stačí prepočítať priamo na jednotlivé piny čipov a dostanete celkom zaujímavú škálu dostupných frekvencíí - to má zmysel pre toho kto do toho trošku viac vidí, takže tu s tým ďalej nebudem "unavovať" a dám priamo tabuľku aké frekvencie na ktorých pinoch sú k dispozícii (na čipe 4040 uvádzam len prvých 5 pinov deličiek):



Použitím vysokej frekvencie je daná dobrá stabilita výsledného kmitočtu a spokojne môže slúžiť napríklad ako zdroj pre hodiny riadené (doteraz) sieťovým kmitočtom. Výhodou je aj malý odber pri napájaní 5V, takže vieme ľahko tento generátor frekvencie zazálohovať.

_________________

Jeden príklad, kde sa dá toto zapojenie použiť (verzia 50-100Hz):

/igi/post/Regulator-teploty-Velleman-kit-K6002-Temperature-controller-1_3.aspx

___________________________________________________________

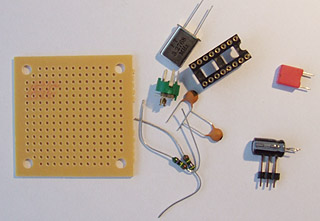

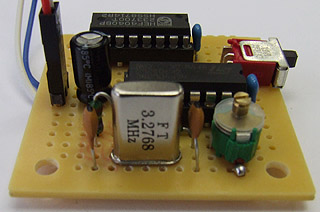

Takto nejako to vyzeralo na začiatku stavby, ešte neboli celkom presne určené použité súčiastky, trošku sa to menilo počas stavby ...

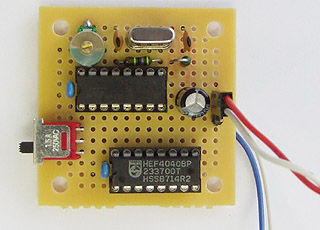

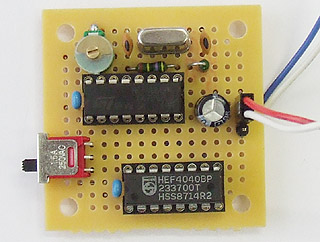

Kompletne postavené, osadené, vľavo prepínač 50Hz - 100Hz.





Detailný pohľad na x-tal a bižu okolo neho.

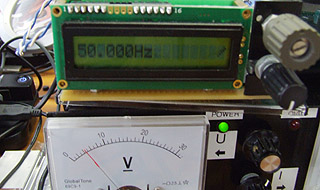

A výsledná nameraný kmitočet (frekvencia, vyberte si ...), som spokojný, musím sa na ten merač pozrieť, nemám tam podsvietený displej a tak je to na fotke trošku horšie čitateľné.





Kedysi firma Velleman vyrábala ako stavebnicu zdroj 50Hz, alebo 60Hz, ale nejako sa to už dávnejšie prestalo vyrábať, pritom občas je takáto vecička viac ako užitočná a použitie x-talu zabezpečuje stabilný kmitočet na výstupe čo je dôležité pre dobrú funkciu zariadení, ktoré tých 50Hz, alebo iný poskytovaný kmitočet potrebujú. Toto je len inšpirované tým nápadom, nemal som v rukách ani schému, proste som si povedal že niečo podobné sa dá doma urobiť tak isto a asi aj o poznanie lacnejšie.

___________________________________________________________

Ešte drobnosť na záver:

Ak potrebujete výstupný kmitočet = 1Hz, tak použite x-tal = 4.194306 MHz, základné zapojenie sa nemení, akurát výstup 1Hz bude k dispozícii na pine č.13 (Q8) obvodu 4040.



Záverom - dostupné kmitočty na jednotlivých pinoch v tomto zapojení sú nasledovné:



___________________________________________________________

Vaše hodnotenie, Rate post:

Ak na tie naše staré počítače potrebujete napáliť EPROM pamäť tak je to celkom zaujímavé než zoženiete niekoho kto vám to napáli. Druhá cesta je si to postaviť sami, hlavne ak tých Epromiek napaľujete viacero a častejšie. Návod na postavenie programátora cez paralelný port je v tu priloženom pdf-ku. Vyšlo to už pred vyše 20 rokmi, v marci 1993 ... a vtedy som to aj postavil. Od kamaráta som totiž práve vtedy dostal k tomu aj dosku plošných spojov - jednostrannú. Nakoniec, nie je to tak zložité, že by sa to nedalo postaviť aj na univerzálke. Používam to na starej 486-ke (notebook Compaq 33Mhz - pre DOS ako stvorený a je prťavý na veľkosť takže sa mi maximálne pozdáva a má už aj farebný displej - rozlíšenie celých 640x 480 ...), behalo mi to aj na Pentiu 166Mhz a 233MHz, vyššie som to už neskúšal, v každom prípade bol ale nastavený iba štandartný paralelný port, žiadne EPP, alebo ECP a funguje to v DOSe. Napájací zdroj používa atypické zapojenie pre získanie potrebných napätí a pri programovaní sa zvyšuje aj napájacie napätie Eprom, na toto sa obyčajne zabúda a preto jednoduchšie robené programátory majú dosť často problémy pri napaľovaní dát a končí to chybou - tu sa to nestáva. Ja som s týmto programátorom napálil už skutočne stovky EPROMiek, nechodili len tie, ktoré boli skutočne "chytené" a nešli napáliť ani v inom programátore - a zase nebolo ich veľa, spočítal by som ich na prstoch jednej ruky. (Fakt je ten, že ruské verzie Eprom sa mi nikdy do rúk nedostali a to by možno tá štatistika vyzerala inak.) Centronicsový káblik je klasika, použité sú všetky vodiče v rámci Centronicsu, nakoniec sa to dá vysledovať z priloženej schémy ktoré vodiče tam musia byť zapojené.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.

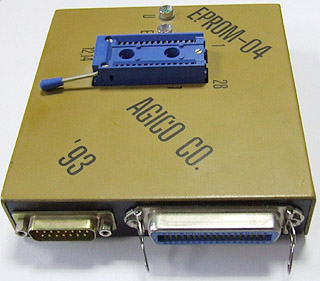

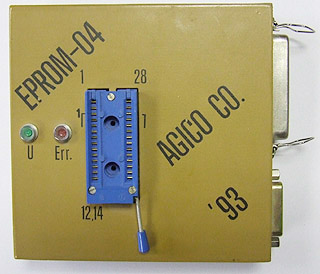

Vzhľadom ktomu že je to už "stará šunka", tak radšej to nebudem fotiť zvnútra, pretože to naozaj už má všeličo za sebou, ale funguje dodnes a to je najdôležitejšie. Súčiastky potrebné na stavbu sa bez problémov dajú zohnať aj v dnešnej dobe - taká nepatrná, ale dosť dôležitá maličkosť.

Dôležité upozornenie: Programové vybavenie ktoré je k dispozícii funguje iba pod DOS-om !

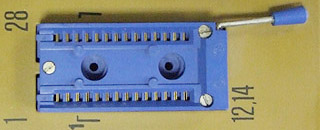

Bez prídavnej doštičky môžete priamo programovať pamäte typu 2716 až 27512, s pomocnou doštičkou ktorá sa založí do socketu je možné programovať pamäte typu 27010, 27020 až 27040. S inou prídavnou doštičkou ide programovať aj čip 8748. Tieto dve prídavné dosky tu ale nepopisujem. Princíp založenia pamätí do socketu s nulovou prítlačnou silou je vidieť na obrázku, proste či už 24 pinové, alebo 28 pinové zakladáme tak, že začínajú vždy od označenia 12,14. Software dokáže priamo obslúžiť aj tie prídavné dosky.



V mnou postavenom programátore nie je priamo zabudovaný transformátor a potrebné napätie sa privádza cez samostatný 15 pinový konektor:



Nasleduje vlastný popis stavby programátoru (je to v nemčine):

Eprommer1.pdf (4,21 mb)



A nakoniec najväčšia perlička, na linku tu uvedenom si stiahnete dosovský program, ktorý priamo z tu uverejneným hardware komunikuje a dokáže napaľovať - nič netreba prerábať a soft je voľne k dispozícii. Síce je tam posledná verzia z roku 1999, ale aj tá bez problémov funguje. Ja používam asi tú najstaršiu verziu programového vybavenia z roku 1993 a tiež mi programátor EPROM funguje bez problémov.

Link:

http://www.elnec.com/download/

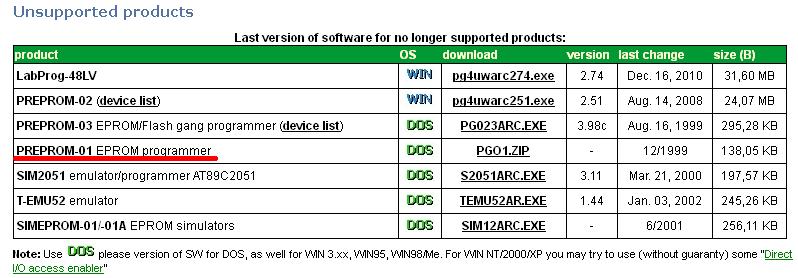

Tu vyberte nasledovný software, upozorňujem že sa jedná len o obrázok, červenou linkou je podčiarknutý software ktorý funguje priamo z týmto programátorom !



Prajem mnoho zdaru pri stavbe !

___________________________________________________________

Vaše hodnotenie, Rate post:

Prepneme číslo disketovej jednotky keď je zapnutá ATARI 1050 a - nič sa nedeje, stále si jednotka  pamätá posledne nastavené číslo jednotky pri jej zapnutí. Potom treba urobiť nasledovné - vypnúť FD ATARI 1050, najlepšie potom prestaviť číslo zvolenej jednotky a znova zapnúť. Nie celkom pohodlné riešenie.



Aby to fungovalo aj za "chodu", treba zabudovať do ATARI 1050 tlačítko RESET. Potom už môžeme aj za chodu zvoliť iné číslo jednotky a potom stačí stlačiť RESET. Kto nehodlá robiť nejaké ďalšie zásahy odporúčam RESET vyviesť na zadnú stenu, pekne vedľa prepínačov nastavenia, pretože aj tak musíme siahať rukami na zadnú stenu - sú tam prepínače.



Budem sa venovať tej druhej možnosti - zabudovať priamo do floppy jednotky tlačítko RESET - jednoduchšie sa to asi už môže urobiť len ťažko, pripojíme tlačítko na obvod NE555 na prívody 8 a 6, na dĺžke prívodov nezáleží (tým ale nemyslím dvojmetrový káblik, ). Pre istotu uverejňujem aj tú časť schémy ATARI 1050, kde treba ten zásah urobiť (vyznačené hrubou čiarou):





Jedná sa o drobnosť, ktorá nám zlepšuje komfort obsluhy, len treba vedieť kam "čiahnuť". Ako vždy - a týka sa to aj iných vecí .



A na záver obligátne:



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.

___________________________________________________________

Vaše hodnotenie, Rate post:





Variant 2:



Ako som už spomínal, aj tu som zvolil variant pre "chudého muža", schéma je podstatne jednoduchšia a číslo navolenej jednotky sa zobrazí svitom D1 až D4, čo priamo zodpovedá navolenému číslu.





V prípade použitia supersvietivých LED diód môžeme odpor 470 Ohm nahradiť odporom o hodnote 1k5 až 3k3, stále bude viac ako dostatočná svietivosť. Teraz je už len na vás, ktorú variantu zobrazenia čísla nastavenej jednotky si u seba zvolíte. Prečo len jeden odpor ? Pretože v jednom okamžiku môže byť zopnutá len jedna LED dióda.



Obrázky sú rovnaké ako pri prvej verzii pre ATARI 1050, tu sú akurát prehodené vývody z čipu 74138, inak je zapojenie rovnaké - porovnajte si schémy:





a takto to vyzerá ak sa prepínajú switche:



___________________________________________________________

Články k danej téme:

/igi/post/ATARI-1050-ATARI-XF551-drive-unit-identification-switcher.aspx

/igi/post/Cislo-disketovej-jednotky-ATARI-1050-number-of-drive-unit.aspx
___________________________________________________________

Vaše hodnotenie, Rate post:



ATARI 1050 - zobrazenie čísla nastavenej disketovej jednotky.

Ak máme pripojených viacero diskových jednotiek naraz, tak sa obtiažne začneme orientovať ktorá má aké nastavené číslo. Tak som si vyrobil pomôcku, ktorá mi zobrazuje na sedemsegmentovom displeji navolené číslo disketovej jednotky ATARI 1050. Ponúkam dve varianty toho istého s iným spôsobom výsledného zobrazenia. Rozsah pokrýva pôvodné čísla 1 až 4 - k dispozícii na prepínanie sú iba 2 bity, t.j. = 4 možnosti.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.

Cestičky ako dosiahnuť požadovaný výsledok môžu byť rôzne, predkladám schému ktorú som zrealizoval, je funkčná a laborovanie s inými čipmi nechám spokojne už na niekoho iného. Základné podmienky sú dané tým, čo na svojich prepínačoch poskytuje disketovka ATARI 1050 tie hodnoty sú mierne povedané neštandartné, takže treba sa s tým popasovať a prispôsobiť tomu čo potrebujeme na výstupe.

Jedna z možností, ktoré som zvažoval bolo použitie PROM 74188, ale tých je už ako šafránu, reprodukovateľnosť by bola asi len veľmi malá. Potrebujem síce len 4 Byte, aj to nie celkom, tak som použil domáce zásoby a dosiahol som žiadaný výsledok. Použité sú normálne súčiastky, žiadna exotika. Na mieste D146C možno použiť ako priamu náhradu čipy D147, 7447, 74247, 74LS247. Dódy BAT41 sú schottkyho díódy, majú na sebe malý úbytok napätia, neodporúčam diódy 1N4148, i keď je pravdepodobné že by to fungovalo aj s nimi. BAT41 sa dajú nahradiť diódami BAT85 - tie majú úbytok napätia ešte dokonca menší, ja som mal doma BAT41 ...
Napájanie prídavnej doštičky 5V zabezpečuje priamo disketová jednotka.

Logické stavy sú nasledovné, merané na pinoch 8 a 9 čipu 6532 v disketovej jednotke ATARI 1050:

pin 8     pin 9               číslo  jednotky

1           1                         1

1           0                         2

0           0                         3

0           1                         4

Nastavenie prepínačov na zadnej strane jednotky ATARI 1050 - D1 až D4:





Upozornenie - pre správnu funkciu musíte dodržať popísané pripojenie 74HC138 do disketovej jednotky ATARI 1050, ak prívody omylom prehodíte nebude sa správne zobrazovať číslo disketovej jednotky !

Variant 1:

Dekodér 74138 robí výber 1 zo 4 - diódová matica zložená zo 7ks diód BAT41 zabezpečuje správne prekódovanie nastavenia 2 vstupných bitov do tvaru, ktorému zase rozumie dekodér zobrazenia požadovaného čísla 1 až 4.

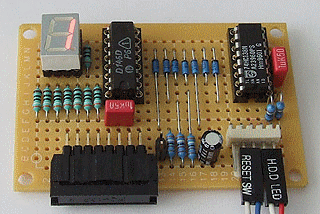

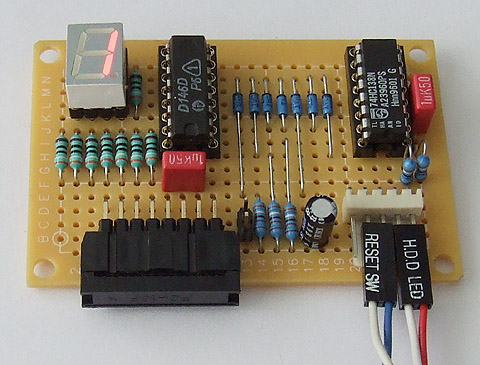

A takto to vyzerá postavené na univerzálke, nedajte sa zmiasť nápismi na konektoroch, na niečo som to musel pripojiť pri testoch, hi ... ďalší konektor je pre nejaké moje drobnosti o ktorých sa tu nebudem šíriť, niečo nemusím oznámiť, že ... a momentálne je aj tak nezapojený.





a takto to vyzerá ak sa prepínajú switche:





Variant 2:

Pretože nie každý túži mať zobrazenie priamo na sedemsegmentovom displeji, tak som pripravil aj zapojenie pre ataristu - "chudého muža", kde je výstup realizovaný štvoricou LED diód, svit LEDky zobrazuje momentálne nastavené číslo disketovej jednotky ATARI 1050. Ako už aj názov hovorí, je tu tých súčiastok pomenej a teda je to aj ľahšie na realizáciu.



V prípade použitia supersvietivých LED diód môžeme odpor 470 Ohm nahradiť odporom o hodnote 1k5 až 3k3, stále bude viac ako dostatočná svietivosť. Teraz je už len na vás, ktorú variantu zobrazenia čísla nastavenej jednotky si u seba zvolíte. Prečo len jeden odpor ? Pretože v jednom okamžiku môže byť zopnutá len jedna LED dióda.



Celé to vlastne len slúži na uľahčenie orientácie ak je tých disketoviek pripojených viacero a teda odkiaľ kam poslať dáta a odkiaľ to zase pre zmenu poslať inam. Das war alles.

Pekný zbytok dňa, Igi.

___________________________________________________________

Články k danej téme:

/igi/post/ATARI-1050-ATARI-XF551-drive-unit-identification-switcher.aspx

/igi/post/Cislo-disketovej-jednotky-ATARI-XF-551-number-of-drive-unit.aspx

___________________________________________________________

Vaše hodnotenie, Rate post:

Keď už chceme zobraziť na prednom paneli nastavené číslo disketovej jednotky, tak by sa aj patrilo mať vpredu jeden prepínač, ktorý to nastavenie umožňuje. Nejedná sa síce o žiadnu zložitú vedu, ale je podstatne príjemnejšie nastavovať číslo jednotky na prednom paneli ako šmátrať rukou niekde dozadu na zadnú stenu jednotky a pritom si aj pamätať, aké má byť nastavenie prepínačov. Človek je tvor pohodlný a tak toto zapojenie slúži ako ďalší schodík stupňa lenivosti. Nakoniec  - kto to nechce  - nestavia.

Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.

V prvom rade potrebujeme 4 násobný prepínač, či už posuvný - ten sa veľmi ťažko dá zohnať, alebo otočný - dostupný, pravdepodobne bude mať viac polôh, ale to sa na potrebný počet na ňom dá nastaviť. Potom už treba naozaj len pár súčiastok. A tak teda poďme postupne na zapojenie pre obidve disketové jednotky - upozorňujem, schémy týchto prepínačov pre A1050 a XF551 nie sú vzájomne zameniteľné pre rozličné kódovanie dané konkrétnym výrobcom disketovej jednotky ! (preto sú aj 2 schémy ...)



_____________________________________________________



Prepínač čísla disketovej jednotky pre ATARI 1050:



Dôležité upozornenie, pôvodné prepínače na zadnej strane disketovej jednotky musia byť nastavené na identifikáciu čísla jednotky ako D1 ! (Potom bude prepínač na obrázku plne funkčný.)



____________________________________________________________



Prepínač čísla disketovej jednotky pre ATARI XF551:



Dôležité upozornenie, pôvodné prepínače na zadnej strane disketovej jednotky musia byť nastavené na identifikáciu čísla jednotky ako D4 ! (Potom bude prepínač na obrázku plne funkčný.) Pomocné odpory na správnu funkciu diódového poľa sú už obsiahnuté priamo v disketovej jednotke ATARI XF551.



Ako ďalší krok potom nasleduje zobrazenie čísla nastavenej disketovej jednotky na prednom paneli - aj pre ATARI 1050 a aj pre ATARI XF551, popisy postupne uverejním.

___________________________________________________________

Priamo súvisiacie ďalšie články na danú tému:

/igi/post/Cislo-disketovej-jednotky-ATARI-1050-number-of-drive-unit.aspx

/igi/post/Cislo-disketovej-jednotky-ATARI-XF-551-number-of-drive-unit.aspx



___________________________________________________________

Vaše hodnotenie, Rate post:

01.05.2013

Máj lásky čas - ako pre koho a kde. Nechám to tým ktorým to patrí a budem sa radšej venovať technike. Čas uteká a mám pocit že nejako zase nestíham podľa môjho interného kalendára.

Dodatok: A to som ešte nevedel čo ma v tomto mesiaci čaká ... a ešte v tento prvý májový deň hneď zrána.

_____________

Obrázok prevzatý z www.atarimuseum.deň

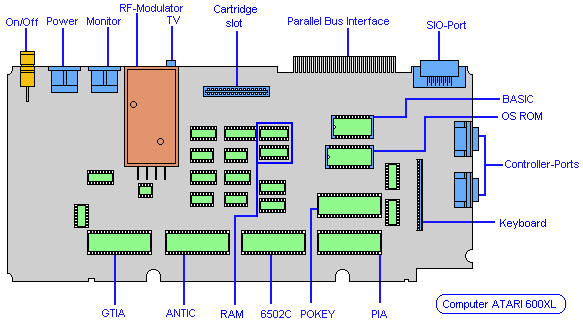

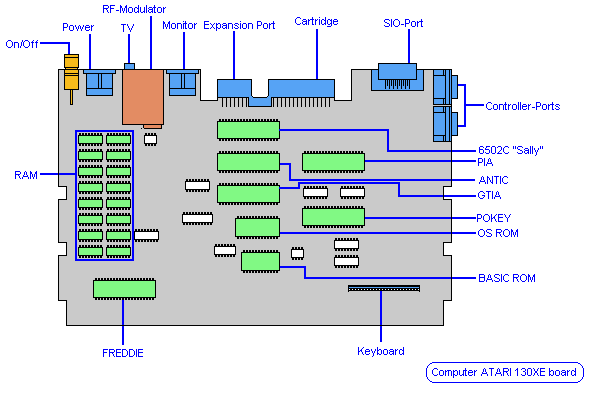

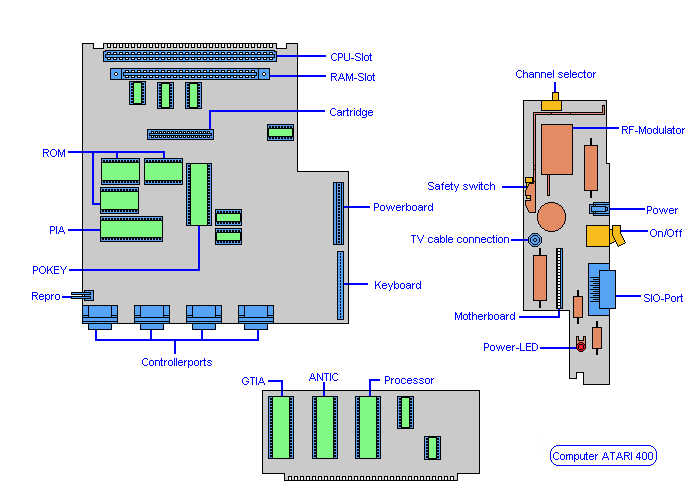

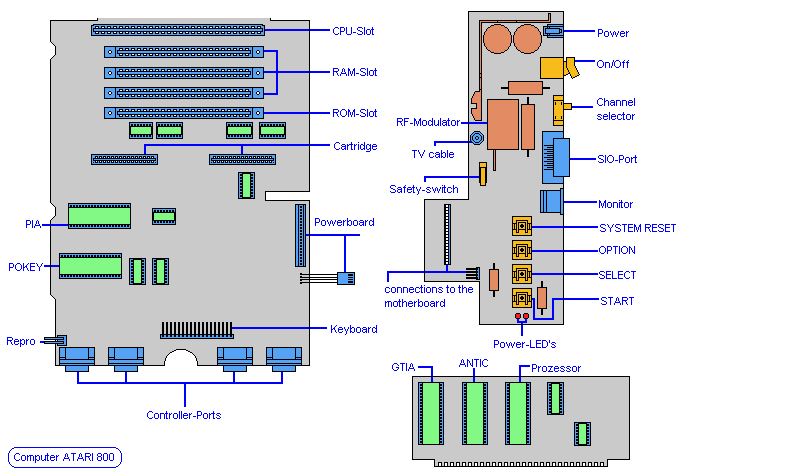

Prvý článok v tomto mesiaci sa bude venovať - ako inak - zase ATARI a bude to o rozmiestnení čipov na základných doskách. Niekto si s tým vie poradiť, niekomu sa ale podrobnejší popis daného problému môže zísť. Našiel som to na nemeckých stránkach o ATARI (http://www.atarimuseum.de/) a získal som aj súhlas na uverejnenie tých obrázkov na mojom blogu - tak idem na to, všetky obrázky v článku sú prevzaté z uvedenej adresy, len popis je prevedený z nemčiny do angličtiny a je opravená chyba v pôvodnom obrázku o ATARI 600XL - neboli tam správne označené RAM čipy:

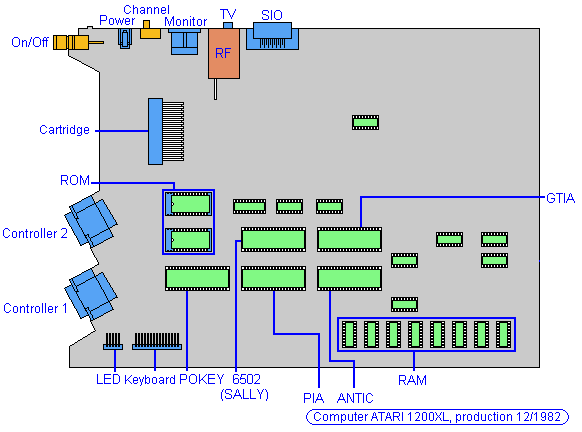

/igi/post/ATARI-cipy-rozmiestnenie-ATARI-distribution-of-chips.aspx

____________________________________________________________________

____________________________________________________________________

Dnes nečakane a náhle zomrel môj dlhoročný najlepší priateľ a kamarát Paľo Buliš.  Bol to o to väčší šok, že som bol práve  na ceste k nemu ...

Paľko, nech sa ti tam hore darí, radšej by som ale bol, keby si bol ešte tu dolu s nami ...

Česť Tvojej pamiatke !

____________________________________________________________

____________________________________________________________________

06.05.2013

Viktor spustil na svojich stránkach projekt software pre malé 8 bitové ATARI - cz a sk, ČSSR, stojí za to sa tam pozrieť či tam nenájdete práve to čo už dlho hľadáte:

http://atari.turiecfoto.sk/soft/

Už len malý dodatok - výborne !

_____________

Nasleduje popis ako si urobiť prepínač čísla disketovej jednotky pre typ ATARI 1050 a pre ATARI XF551:

/igi/post/ATARI-1050-ATARI-XF551-drive-unit-identification-switcher.aspx

Zobrazenie na prednom paneli pomocou displeja bude v ďalšom pokračovaní.

____________________________________________________________

07.05.2013

Kopíroval som nejaké diskety na malom ATARI (cez ATARI 1050 a SIO2SD) a prekladal som ich do atr súborov. Bez problémov som stiahol veci z diskiet staré 21 - 22 rokov. Je zaujímavé, že diskety 5.25" držia na sebe obsah omnoho lepšie ako diskety 3.5". Fakt je ten, že tá hustota je nižšia a tak teda potom aj tá čitateľnosť po rokoch je bezproblémová, chvalabohu. Teraz som kopíroval originálku XE DOSu, má 25 rokov (rok výroby 1988 je priamo vytlačený na diskete) -  fičalo to ako hodinky. Nie všetko staré je zlé. Ostatne, na túto tému som už pred časom písal (je to v tom mesiaci):

/igi/post/07_2010-Blog-Notes.aspx
____________________________________________________________

08.05.2013

Dnes som časť dňa strávil príjemným rozhovorom s kolegom ataristom M.Č. - nevideli sme sa 20 rokov čo je celkom slušná doba aby bolo o čom rozprávať. Už sme v kontakte a tak dúfam že na nejakom atari session sa zídeme a zase podebatíme.

____________________________________________________________

09.05.2013

Sypem si popol na hlavu, v zapojení SIO2PC v schéme som mal jeden elektrolyt zakreslený naopak ... sorry, sorry a ešte raz sorry. Už som to opravil, prišiel som na to keď som potreboval súrne postaviť jedno SIO2PC a pri zapájaní na  univerzálke som si všimol že som to blbo nakreslil. Kto to staval asi to už vie, kto to ešte len bude stavať - schéma je opravená, je to tam v už poriadku:

/igi/post/SIO2PC.aspx

______________

Digitálne zobrazenie čísla nastavenia D1 až D4 pre disketovú jednotku ATARI 1050, pre "chudého ataristu" je aj schéma ktoré robí to isté, ale zobrazenie je pomocou 4x LED diód, pre čo sa rozhodnete je na vašom posúdení:

/igi/post/Cislo-disketovej-jednotky-ATARI-1050-number-of-drive-unit.aspx

____________________________________________________________

10.05.2013

Nasleduje digitálne zobrazenie nastavenia D1 až D4 pre disketovú jednotku ATARI XF551, tak isto zase je priložené aj  zapojenie zobrazenia pre "chudého ataristu" pomocou štvorice LED diód:

/igi/post/Cislo-disketovej-jednotky-ATARI-XF-551-number-of-drive-unit.aspx
____________________________________________________________

13.05.2013

Oprava v schéme rozšírenia Happy WARP, schéma je uverejnená v článku:

/igi/post/Floppy-disk-drive-ATARI-1050-3_4.aspx

_____________________________________________________________________

14.05.2013

Včera sa objavila v správach zaujímavá informácia:

OSN odporúča: Mali by sme jesť viac hmyzu

Prečo nie ? Hlavne ak odporúčatelia z OSN nám osobne predvedú ako im to "papanie" bude chutnať, najlepšie pred televíznymi kamerami a z plnými porciami v tanieroch ...

(Už na vojne nás učili, že najlepší je vždy osobný príklad.)

___________

Nadpis v TOPkách:

Ďalšie šokujúce výsledky kontroly obchodov: V potravinách zdochnutý hmyz a iné chuťovky!

No bóže, veď to je už asi realizácia odporúčania OSN v praxi !

___________

Tí, ktorí majú radi staré počítače - otvorila sa nová stránka na danú tému, pretože je to ale ešte dosť nová záležitosť odkazov a tém tam zatiaľ veľa nie je, rozsah podľa rozdelenia časom ale môže byť úctyhodný:

http://www.oldcomp.cz/

_____________________________________________________________________

15.05.2013

Chcete meniť číslo disketovej jednotky ATARI 1050 za chodu ? Tak potom si musíte vyviesť von ešte jedno tlačítko - Reset. Ako na to - je obsahom nasledovného článku:

/igi/post/Reset-FD-ATARI-1050.aspx
_____________________________________________________________________

17.05.2013

Programátor na EPROMky, síce behá len pod DOSom, ale stále to bohate stačí na staré počítače ...

/igi/post/Programator-Eprom-Eprom-programmer.aspx

_____________________________________________________________________

21.05.2013

Jednoduchý generátor 50Hz, 100Hz, po výmene x-talu je k dispozícii 60Hz a 120Hz. Záverom článku je popísaný aj generátor 1Hz. Kto teda potrebuje presnú frekvenciu riadenú x-talom čítajte celý článok:

/igi/post/Zdroj-50Hz-100Hz-60Hz-120Hz-clock-generator-1Hz-clock-generator.aspx

____________

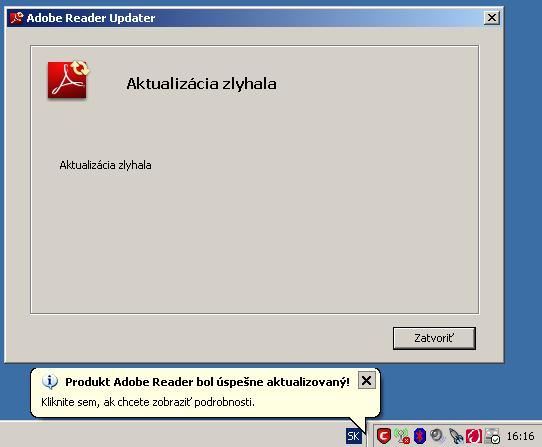

Dnes som robil jeden notebook a takáto krásna hláška pri aktualizácii Adobe Readeru mi prácu "zaklincovala" - urobil som z toho printscreen, proste paráda - s tým sa musím podeliť:

Tak zbehlo to , alebo nie ? (Zbehlo...)

__________________________________________________

30.05.2013

Tak zase raz chčije a chčije - povedané ústami klasika. Leto ako vyšité, dôsledok globálneho otepľovania v praxi cítime sami na vlastnej koži - je celkom zima na toto ročné obdobie - ale aspoň je čas na niečo iného. Francúzi - teda ich meteorologický kanál Meteo momentálne tvrdí, že bude najchladnejšie leto  od roku 1816 - asi sa potom máme na čo tešiť ...
Na druhú stranu, keby bolo pekne tak nesedím doma a nepíšem tieto riadky ... .
_________
Nasadil som páky do boja o získanie druhej disketovej jednotky ATARI XF551. Ak by to vyšlo, tak sa potom rozhýbem a urobím kompletnú  fotodokumentáciu ako mechaniku tejto jednotky prerobiť na obojstrannú, povolenie zápisu aj keď je disketa write protect, reset jednotky,  digitálne zobrazenie čísla nastavenej disketovej jednotky a nakoniec zabudovanie 2 operačných systémov - pôvodný a od S.Dorndorfa, pekne by som to "tresol" do jedného uceleného článku. Už som to síce dávnejšie písal že tú XF-ku čo mám doma som takto prerobil, ale priznám sa, že rozoberať ju kompletne iba kvôli foteniu sa mi nejako extra nechcelo. Takto by som urobil zadosť ucelenému  návodu na prerábku a nemusel by som sa hrabať v už hotovej jednotke. Takže teraz už len čakám či tá XF-ka príde - a je možné že to nejaký týždeň ešte potrvá. Je to zo zahraničia, tak budem trpezlivý, iné mi aj tak nezostáva. A možno som situáciu príliš predbehol a nič z toho nebude, ale aj to je život, nie ?
__________

Nakoniec je tu aj článok o o inštalácii Reset tlačítka do disketovej jednotky ATARI XF 551:

/igi/post/RESET-FD-XF551.aspx

__________
Pred pár dňami som písal o novom serveri na:

http://www.oldcomp.cz/

A začína to tam ožívať a už pár vecí sa tam objavilo - takže zachovajte serveru priazeň a teda tým aj sami sebe dobrý zdroj dostupných informácií pre naše malé mašinky.
__________
Akcie za pár dní:
RETROFEST
2.6.2013 - 2.6.2013 | Praha 6 - Koleje Strahov
Jednodňová záležitosť - 8 bity.
__
7.6.2013 - 9.6.2013 | České Budějovice
Platariáda v Č.Budějoviciach - tam sa ale nechystám, mám dosť iných starostí a tak teda poprajem takto dopredu
usporiadateľom pekný úspech podujatí a možno - nabudúce.
__________
Na poľských stránkach atari.area.forum odporúčajú pokazeý vypínač na 130XE vystriekať olejom WD40, žeby tam nikto nepočul o spreji na korodovaný kontakt ? Kontox, alebo niečo iného - no zjavne iný kraj, iný mrav. Nakoniec bez nejakých väčších problémov to ide nahradiť aj páčkovým switchom,takže počítač sa dá udržať v chode aj za cenu mierneho zásahu na základnej doske.
Ale nech len nekritizujem, je tam vážna debata o výrobe modulu pre 4MB RAM na ATARI, už som to síce nedávno  spomínal, ale toto ma dostalo, čo s tým? Zase na nejaké 4MB demo ? Rád si počkám na reálne použitie - sám si neviem predstaviť čo do tej RAM narvať aby to ešte dávalo zmysel.
__________
A keď som sa už dnes tak rozkecal, nemá niekto na predaj disketovú jednotku k ATARI - Indus GT ? Mám vážny záujem, takže ak to niekto má a nepoužíva - sem s tým, kúpim ju, napíšte mi na:
igi(zavináč)blog.3b2.sk
Kľudne aj iný typ FD jednotky, určite sa dohodneme.
__________
Na atari.age.com je pár (4) atr súborov, každý má veľkosť 16MByte, kde je spolu narvaných cca 3000 hier, takže navštívte tento link:

(http://atariage.com/forums/topic/187482-4-atari-16mb-hard-disk-images-completed/)

sú tam 4 atr súbory + súbor, ktorý má v sebe popis všetkých hier. Pekný download ! A nezavarte joystick !
__________

Dnes som si prečítal "vzorovú komunikáciu" na stránke jedného ataristu, síce nechápem prečo takto ostro - ale ak mi to nesedí, nenavštevujem ďalej, ale rozhodne by som to nekomentoval takýmto spôsobom. Jeho stránka, jeho postrehy, jeho videnie sveta - má na to sväté právo - a ešte je aj hodne dobrý programátor na  ATARI. Takto ale neprebieha komunikácia, asi by som na to tak isto nereagoval. Mimochodom, píše to aj slovensky a aj anglicky ... prepnúť na druhý jazyk je vecou jediného kliknutia. Takže s tým oslovením by som bol opatrnejší. Viktor, takto si kamarátov z ataristov asi neurobíš.
Ostatne, čítajte sami:
http://matosimi.websupport.sk/atari/2013/05/som-lucker/

_____________________________________________________________________

Vaše hodnotenie, Rate post:

Rozmiestnenie čipov (integrovaných obvodov) v počítači je pre veľa ataristov dodnes záhadou. Pomôžeme si nákresmi čo kde v našich počítačoch je rozmiestnené a hlavne kde to hľadať a aj nájsť. Schéma je ale jedna vec, nie každý je ale tak zdatný "borec" aby si s tým poradil a niekedy je dobré mať podklady, ktoré nás navedú správnym smerom.



Ak máte náhodou inú verziu základnej dosky, jednoducho bolo tých "version" dosť a tak môžu byť aj zmeny v rozmiestnení čipov, preto - nebite ma ...  Zase raz platí kontrolovať, kontrolovať a ešte raz kontrolovať.



Materiál na tento článok som si pripravoval dosť dlho, len sa mi nejako nedarilo skontaktovať sa zo správcom webu odkiaľ tie obrázky boli (posielal som to na blbú adresu, odpoveď žiadna, ani hláška o tom že by to nedorazilo, proste klasický problém medzi stoličkou a počítačom ). Nakoniec sa mi podarilo obrátiť sa na správnu adresu a tak teda konečne môžem tento článok "pustiť do sveta".



Všetky v článku uverejnené obrázky pôvodne pochádzajú z:

http://www.atarimuseum.de/

Obrázky sú upravené (popis prevedený z nemčiny do angličtiny) a pozmenené (zmena je v obrázku rozloženia a označenia čipov na ATARI 600XL, bola tam chyba a tak teda som ju opravil).

Článok je zverejnený s láskavým súhlasom správcu webu www.atarimuseum.de  - je ním pán Michael Vogt, za čo sa mu chcem aj touto cestou poďakovať.

_______________________________________________________________________________

Computer ATARI 400:

Vec ktorá je v tejto rade úžasná - 4 joystickové porty. Je vidieť, že pre RAM je k dispozícii len 1 slot. Najúžasnejšie sú ale rozmery tejto rady - povinné odtienenie v tej dobe zvyšovalo rozmery a hmotnosť  neuveriteľlným spôsobom. K tomu si pridajte liatinové odliatky pre jednotlivé sloty a pre cartridge a máte solídny kus "nábytku". Klávesnica pritom je len fóliová, robilo sa z ňou predsa len o poznanie horšie - vlastne aj tak bol tento počítač zameraný hlavne na hranie - ale 16kB RAM je sakramentsky málo ...

_______________________________________________________________________________

Computer ATARI 800:

Samozrejme tie 4 joy porty má aj 800-ková rada, a hlavne sú k dispozícii ďalšie 3 sloty pre RAM. Zmenou je tu "poriadna" klávesnica na rozdiel od 400-ky.

________________________________________________________________________________

Computer ATARI 600XL:







Tu je už vidieť iná filozofia návrhu základnej dosky, tá sa potom držala v celej XL rade. Zdá sa, že v niektorých modeloch sú navzájom prehodené čipy ANTIC a GTIA, teda boli drobné zmeny v návrhu základnej dosky. Preto si aj Vy dôkladne skontrolujte kde máte umiestnené tieto čipy, aby ste sa potom nedivili čo je s vaším počítačom ak by ste potrebovali niektorý čip na základnej doske meniť. Kontrola a zase len kontrola - to je najspoľahlivejší liek proti nežiadúcim prekvapeniam.



________________________________________________________________________________

Computer ATARI 800XL:





Mierny posun doprava a vľavo je miesto pre RAM pamäte. Slušná klávesnica, možnosť rozšírenia RAM - to sa síce preberá na inom mieste, ale vcelku bez problémov sa dá ísť na 320kB (dnes aj vyššie, ja zase nevidím zmysel na tomto stroji s tou RAMkou ísť ešte vyššie.) Existuje aj verzia ATARI 800XLF (má na základnej doske obvod Freddie), jej rozmiestnenie čipov tu na obrázku nemám,  dosku ľahko spoznáte tak že vľavo dole je obvod Freddie a pri ňom je aj x-tal = 14.1875MHz.

__________________________________________________________________________________

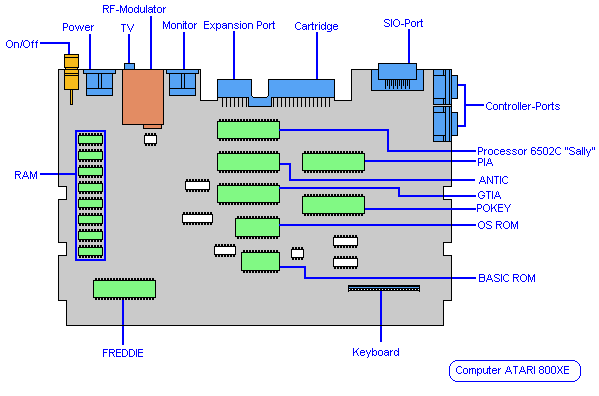

Computer ATARI 800XE:



Rada XE s rozmiestnením súčiastok poriadne zamiešala, pretože obvod Freddie nahradil hodne obvodov. Nakoniec sa robila doska rovnaká s ATARI 130XE - teda dva druhy, buď na s osadením pamäťovými čipmi 4x 4464 alebo 16x 4164 - pre 800XE sa potom neosadzovala MMU a druhá časť pamäťových čipov, MMU nahrádzala v základnej 64kB verzii iba trojica odporov = 0Ω (teda tu boli vlastne v úlohe jumperov). Zjednodušovalo to výrobu, pretože na výrobu nakoniec stačili v texte už spomínané 2 typy základných dosák.

___________________________________________________________________________________

Computer ATARI 130XE:



130-ka sa len drží predchádzajúcej verzie s tým, že má dvojnásobok pamäte a teda pribudol aj obvod pre správu pamäte MMU. Toto je klasika s pamäťami 4164, v novších modeloch nahrádzajú týchto pôvodných 16 čipov už len 4 čipy 4464. Ostatné je spomenuté v predchádzajúcom odstavci o ATARI 800XE.

_________________________________________________________________________________

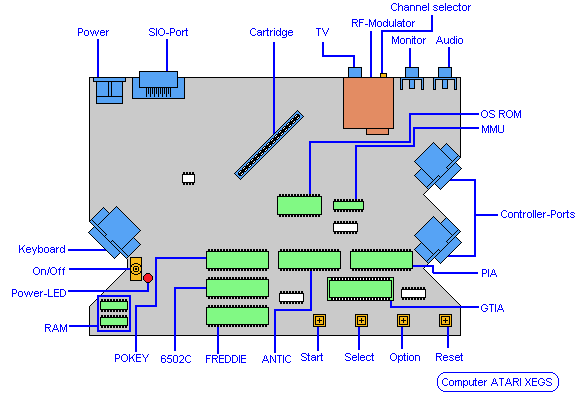

Computer ATARI XEGS:



XEGS je zase úplne iné rozmiestnenie čipov na základnej doske. RAM je osadená pamäťovými čipmi 2x 4464. Je tu aj samostatný prívod pre pripojenie klávesnice.

________________________________________________________________________________

Computer ATARI 1200XL:



Toto u nás nie je vidieť, skôr je to pre úplnosť. Počítač sa predával iba v USA a aj to len po krátku dobu. Bohužiaľ ATARI 1200XL som nemal fyzicky v rukách, tak tu sa teda  spolieham len na podklady.

________________________________________________________________________________

Computer ATARI 1400XL:





_________________________________________________________________________________

Computer ATARI 1450XLD:





_______________________________________________________________________________

Rate post:
