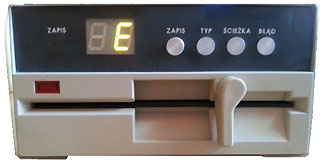

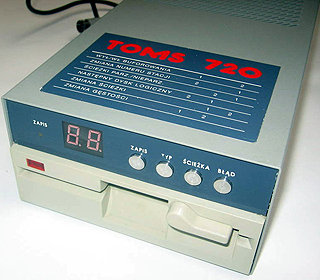

Poľská disketová jednotka pre ATARI, produkcia firmy TOMS. Pravdepodobne jedna z najlepších disketových staníc pre ATARI. Jej predchodcami boli disketové jednotky TOMS 360 a TOMS 710. Stanica mala dve hlavy, aby mohla robiť záznam a čítanie na obidvoch stranách bez otáčania diskety.

• microprocessor Intel 8085
• SS/SD - 40 tracks, 18 sectors, 128 byte/sector = 90 kB
• SS/ED - 40 tracks, 26 sectors, 128 byte/sector = 130 kB
• SS/DD - 40 tracks, 18 sectors, 256 byte/sector = 180 kB
• SS/ID - IBM S-9 - 40 tracks, 9 sectors, 512 byte/sector = 180 kB
• DS/DD - 40 tracks, 18 sectors, 256 byte/sector = 360 kB
• DS/QD - 80 tracks, 18 sectors, 256 byte/sector = 720 kB
• DS/ID - IBM D-9 - 40 tracks, 9 sectors, 512 byte/sector = 360 kB
• DS/ST - Atari ST - 80 tracks, 9 sectors, 512 byte/sector = 720 kB
• MyDOS 4.5 in ROM
• max. transfer= 68,2 kbps
• buffer for tracks
• port Centronics
• optional -  port RS-232

V prípade diskiet formátov PC a Atari ST bol vyžadovaný softvér podporovaný systémom FAT12. V prípade stanice TOMS 720 je jednoduchý program s názvom STIB. Program ale nebol príliš "user friendly", ale bolo možné prenášať súbory medzi diskami s FAT a disky v organizácii Atari DOS.

Okrem mnohých podporovaných formátov diskov, stanica mala vstavané vysokorýchlostné prenosy, bol aj virtuálny COM - zaslúži si to pochvalu. Ďalšou výhodou je, že track sa ukladal ukladanie do medzipamäte (cache).

V predvolenom nastavení stanica mohla fungovať ako číslo disku 1 alebo 2. Číslo 3 bol ROM disku stanice, kde boli jednoduché nástroje: vrátane STIB, celodisketový COPY program, podľa skupín Náš soft a DOS - MyDOS 4.5.

Ďalším pozitívnym rysom stanice boli logické disky. Boli povolené "balenia" niekoľkých diskiet v logickom zmysle skutočného fyzického priestoru na disku. Ak by sme mali dáta, ktoré obsadili napríklad Single 8x floppy / hustota (90kB), môžeme ich mať fyzicky na jednej diskete!

Voliteľne sú k dispozícii aj komunikačné rozhrania: paralelné (Centronics 25 pinov) a RS232, tam bolo obmedzenia na maximálnu rýchlosť 9600Bd. Centronics patrí medzi voliteľné vybavenie - stanica mala názov TOMS 720C, zatiaľ čo stanice s RS232 majú označenie TOMS 720CR.

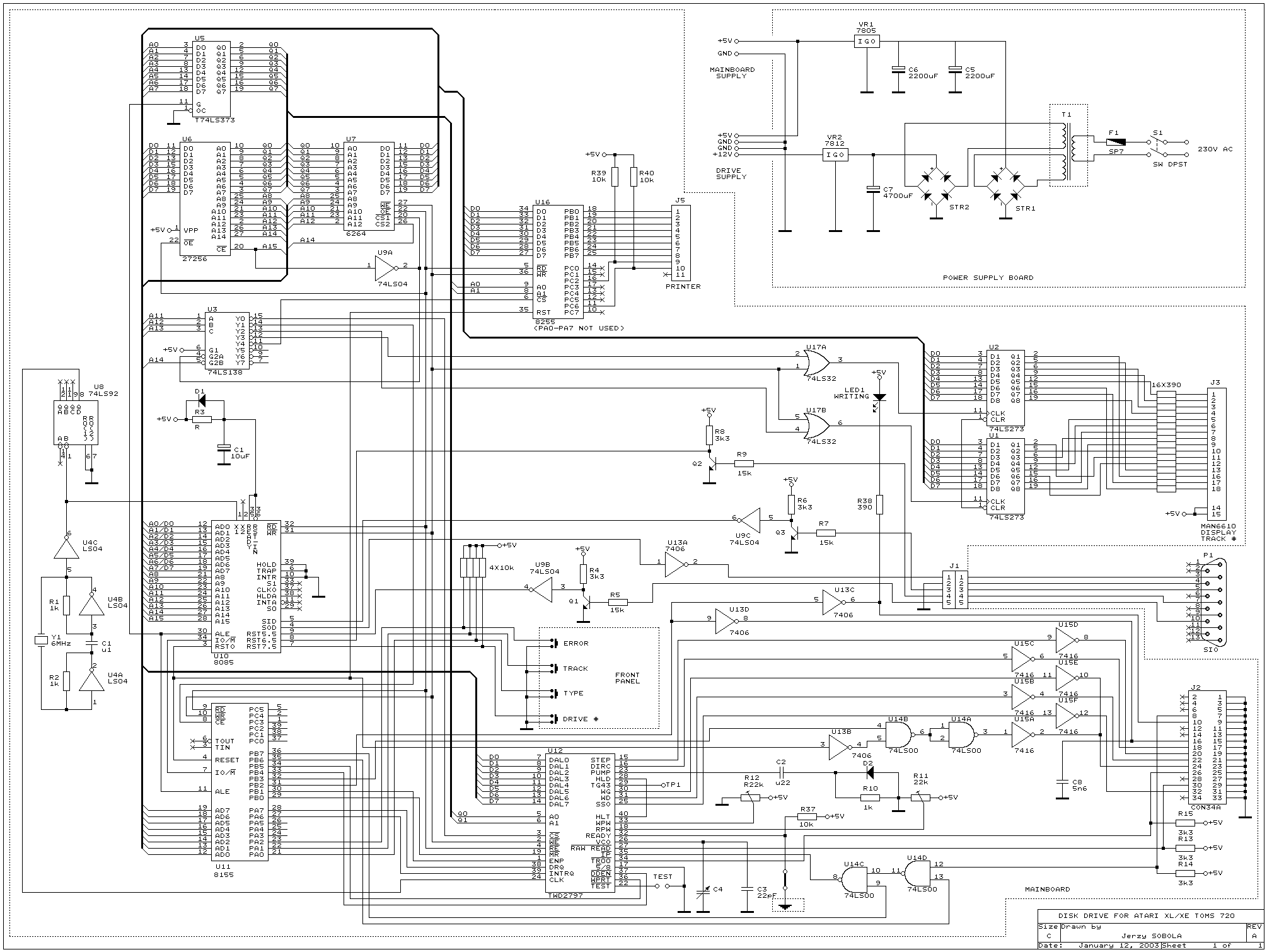

Schéma zapojenia:


Obsah pamäte EPROM:

TOMS720.EPR (32,00 kb)

Manuál (poľský):

TOMS_720_Instrukcja.pdf (4,01 mb)
