Pred časom, teda konkrétne 11.02.2014 som spomínal v prvom článku o 5" LCD TFT displeji že som sa ho rozhodol (teda ten displej, je to typ F-MH500V) po tých rokoch prerobiť. A to radikálne. Proste som si povedal že by to mohlo dostať vzhľad malého profesionálneho monitora - to nakoniec aj určilo jeho dĺžku. A keďže dĺžka bola dostatočná tak som si povedal že by bolo dobré ten spínaný 12V zdroj dostať dovnútra skrinky.
Podarilo sa, len tu ako vždy po funuse ma napadlo že by nebolo od veci tam mať zabudovaný ešte aj 5V zdroj - bude menej kabeláže a tak teda to môže byť All In One
a môžem z toho aj priamo napájať malé ATARI. A teda narval som tam ešte aj spínaný 2.5A zdroj.
Tento 5"LCD displej je určený na občasné používanie, alebo na trvalú prevádzku - nie je síce veľký, ale zase sa dá dobre umiestniť a ubudlo trochu kabeláže - to tiež nie je vec na zahodenie. Určite to nie je určené na to aby ste na ňom niečo trvale čítali, skôr ho mám na to ak potrebujem kopírovať diskety na SIO2PC alebo naopak - nejaké ATR súbory kopírujem naspäť na disketu - na tento účel to naprosto vyhovuje, ale zvládne to samozrejme aj iné veci. Lepší by bol väčší rozmer displeja - tipujem dobrý by bol tak rozmer 8", ale aj toto je použiteľné. A zase vďaka malému displeju je to celé hodne skladné a nezaberá mi to zbytočne veľa miesta.
Teda teraz je jasné že som použil pôvodný displej 5" z prvej časti, škoda by bolo nechať ho len tak ležať skladom.
Link na už popisovanú prvú minimalistickú verziu tohoto 5" LCD monitoru, je to vlastne len na porovnanie ako som to robil kedysi a teraz:
/igi/post/5-LCD-TF-monitor.aspx
A pokračujem ďalej.
Použitý materiál na výrobu základu skrinky - je jednostranný 1.5mm cuprextit. Po zhotovení základných bočníc bol potom výsledný materiál 4x prestriekaný tmavošedou farbou, teda nie je použitá čierna, pretože monitory majú skôr tento použitý odtieň. Nasledovali ešte 2 vrstvy matného bezfarebného laku. (Dobré aspoň 2 dni nechať poriadne vysušiť - naozaj je to minimum času, lepšie je to nechať aspoň 3 dni, 6 vrstiev je dosť ...)
No a pretože teplo nie je dobré, pre istotu to celé dostalo aj ventilátor. Ventilátor je na 12V, po zapnutí skokove dostane plných 12V - tak na pol sekundy a potom už beží naprosto ticho pri napájaní iba cca 6.4V čo na chladenie naprosto postačuje a je to absolútne tiché. Ložisko ventilátoru je typu MagLev. Prikladám schému jednoduchého štartovacieho obvodu, ktorý zabezpečí že pri zapnutí je na ventilátore skokovo plné napájacie napätie a potom už dostáva iba tých cca 6.4V. Tento štartovací obvod vlastne zabezpečí že sa ventilátor vždy roztočí, ak by sme nechali iba to nízke napätie - nemuselo by sa podariť ventilátor vždy rozbehnúť. Po vypnutí sa cez diódu 1N4001 a cez odpor (ten je len ako poistná záležitosť) kondenzátory vybijú a po opätovnom štarte je zase zariadenie pripravené k tomu istému. Cez tú diódu sa to vybije bleskove -pretože je tam pripojené aj napájanie LCD displeja a tak je to pripravené na ďalší štart za pár okamžikov. Na kondenzátoroch nikdy nebude väčšie napätie ako tých 5.6V - je to dané Zenerovou diódou.
Samozrejme je zabudovaný aj nf zosilňovač pre ATARI počítač - predpokladám že pri 12V to dá tak cez 1.5W, čo viac ako postačuje. Zapojenie je mono, nie je to teda stereo, mohlo by byť, ale nevidím zatiaľ na to dôvod.
Ako je to všetko zapojené?
Dlho som zvažoval či dám potenciometre hlasitosti a jasu spolu zo vstupnými konektormi priamo pod displej, ale nakoniec som sa rozhodol riešiť to netradične - dal som tieto veci na bok zariadenia. Na zadnú stenu som to nechcel vyviesť, takže toto riešenie je zase jedno z tých - ála Igi.

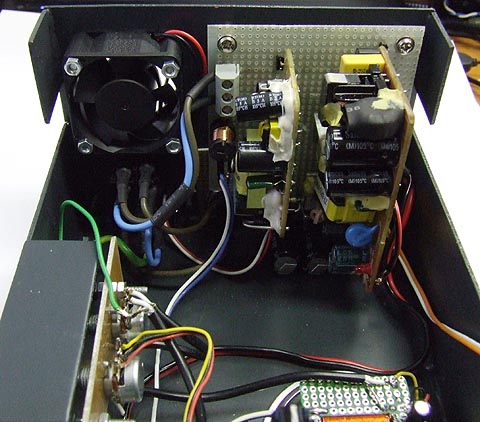

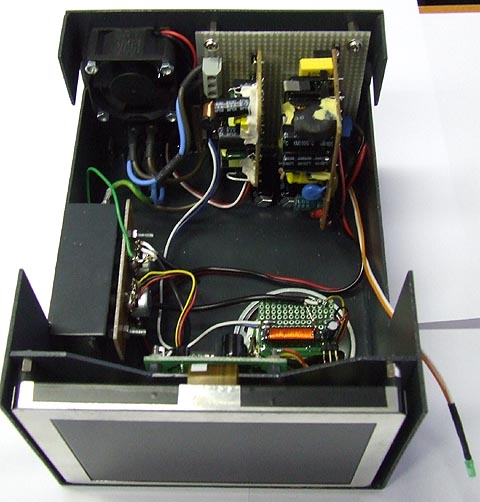

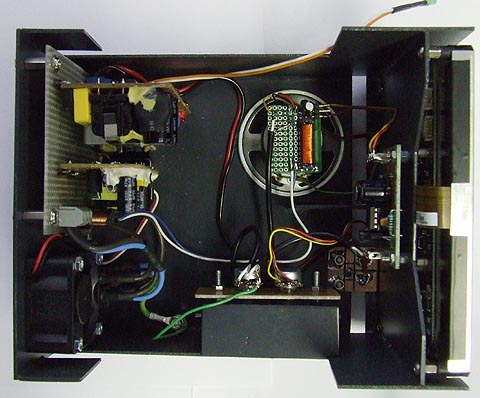

Na ľavom boku je v monitore "vykusnutie, kde idú vstupy - ďalej vzadu je audio vstup, bližšie dopredu je video vstup. Gombíky nad vstupom audio je regulátor hlasitosti, gombík nad video vstupom je regulátor jasu. Zľava je 12V ventilátor, spínaný zdroj 12V/1A pre monitor a nf zosilňovač a za ním nasleduje spínaný zdroj 5V/2A.

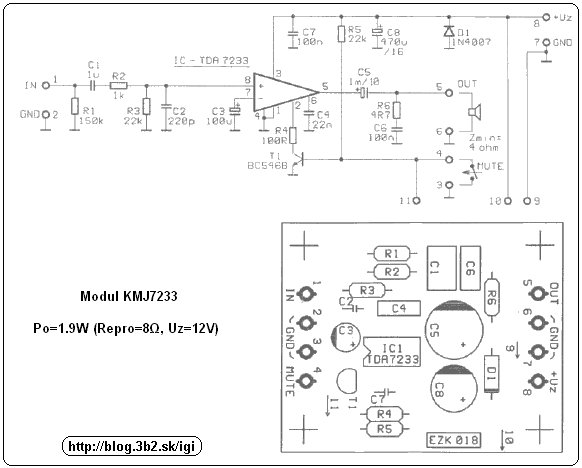

V strede držiaku 5" displeja je umiestnený vlastný audio zosilňovač - je použitá stavebnica EZK-018, alebo je to známe aj pod názvom KMJ7233 (pozri gme.sk), pre daný účel naprosto vyhovuje, použitý reproduktor má impedanciu = 8Ω. Predáva sa ako stavebnica, ale je k dostaniu aj ako hotový modul.

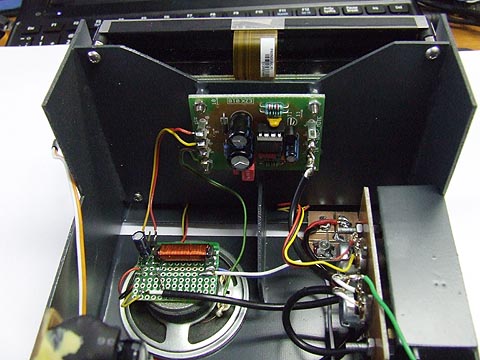

A umiestnenie zosilňovača, doska je oproti obrázku nad otočená o 180°, napájanie mám na ľavej strane spolu s prívodmi k reproduktorom, na pravej strane je potom vedený prívod nf signálu.

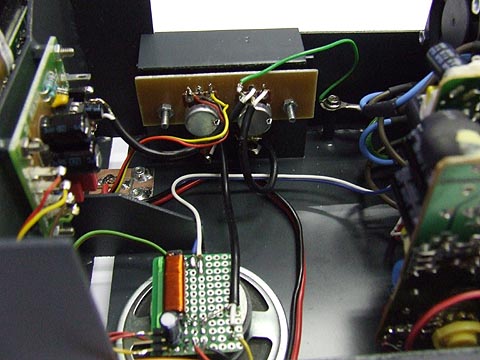

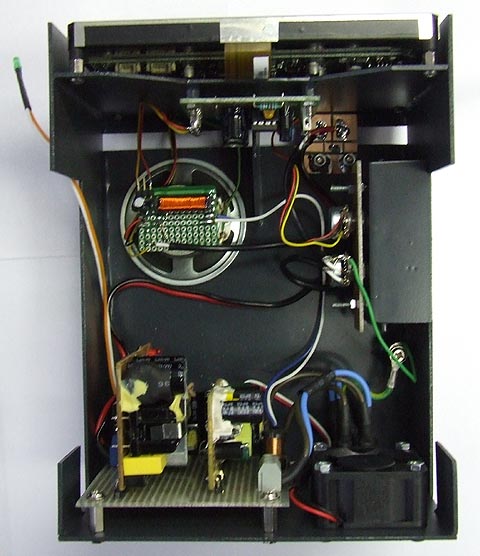

Použité potenciometre pre reguláciu hlasitosti a jasu majú zhodne použitú hodnotu 10k/lin. Pretože som dorábal zdroj 5V, tak napravo dolu je konektorom vyvedených 5V (čistý cuprextit, ešte nie je ošetrený) - ide to tiež na rovnakú stranu ako sú prívody audio a video. Na reproduktore je pomocná doštička, na ktorej je filter pre napájanie nf zosilnovača (cievka), ktorá oddeľuje napájanie nf zosilňovača od napájania LCD displeja (potláča rušenie). S podivom je to veľmi účinné odrušenie a v reproduktore skutočne nepočuť žiadne rušenie - je to naozaj príjemné zistenie. Použitá cievka je z nejakého odrušovača malého 9V elektromotoru.

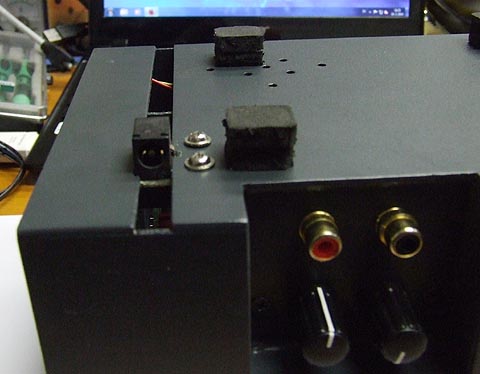

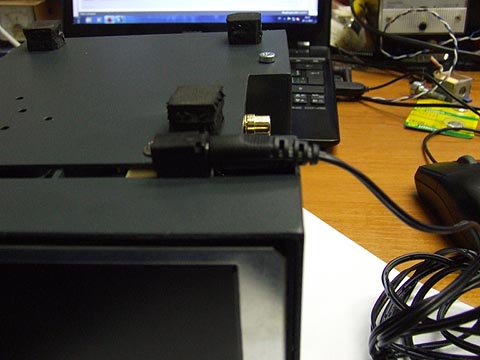

Na obrázku je momentálne vyvedený konektor pre napájanie 5V vetvy pre malé ATARI. Zatiaľ nemám také nožičky aké by som potreboval a preto tam je len hrubšia guma, proste zatiaľ som nezohnal to čo by mi tu vyhovovalo ako materiál na nožičky. A pekne vidieť otvor ktorým vstupuje vzduch na chladenie do celej skrinky. Akurát sa hnevám sám na seba, že ma nenapadlo urobiť v tom vykusnutí viac miesta, inak by tam mohol byť aj ten 5V konektor pre napájanie ATARI. Ale pretože sa to celé riešilo za chodu musel som neskôr pristúpiť na kompromis ktorý síce nezaberá miesto pri týchto vstupných konektoroch ale musel byť vyvedený inde - na spodnej strane skrinky. Nie je to síce elegantné, ale je to funkčné. A nemusel som všetko od základov prekopať. Otvory na spodnej strane - dierky cca 3mm priemer sú určené pre reproduktor.
A takto sú teda zapojené vývody 5V zdroja na napájanie ATARI. Konektor je dostatočne robustný a drží veľmi dobre ak je v ňom samček, takže nehrozí samovoľné rozpojenie.

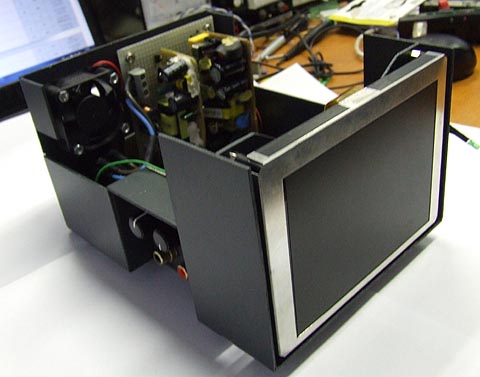

A zas iný pohľad na popisovanú konštrukciu.

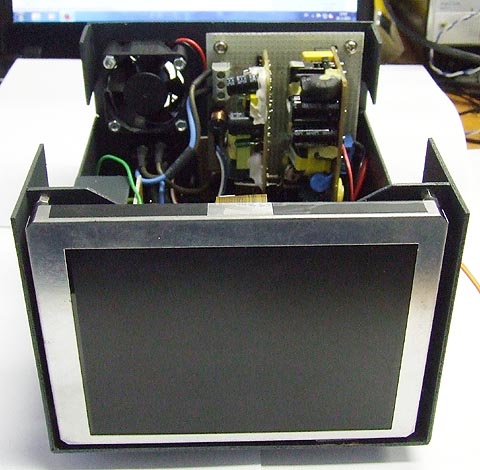

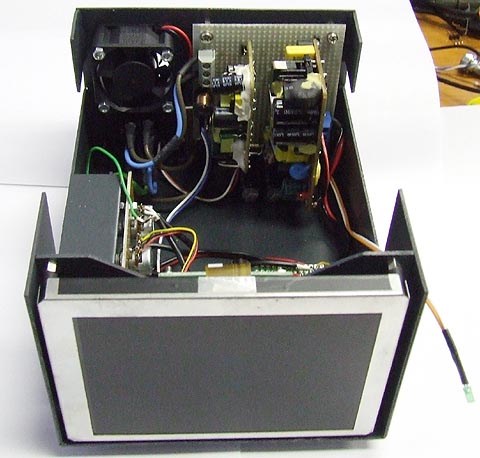

5" LCD displej je uchytený na distančných stĺpikoch, zospodu je urobená v konštrukcii medzera a tak isto aj hore na displejom aby bol dobre chladený - displej papá cca 4.5W, takže sa to chladenie oplatí nezanedbať. Cez tú spodnú medzeru vie do skrinky prúdiť čerstvý vzduch na ochladzovanie.
Pretože skrinka a teda použitý materiál je vodivý je použité riadne uzemnenie !
Potenciometer vľavo (10kΩ/lin) je regulátor jasu, potenciometer vpravo (10kΩ/lin) je regulátor hlasitosti.

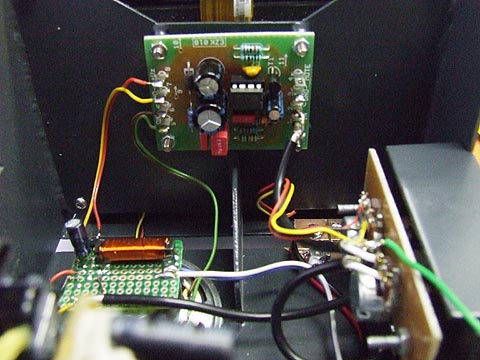

Pohľad na uchytenie nf. zosilňovača, pekne je vidieť miesto, ktorým vystupuje hore teplý vzduch od LCD displeja.

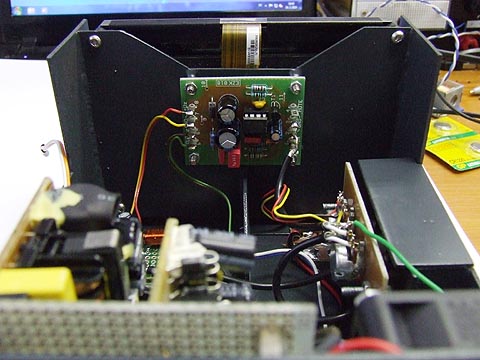

Dtto, len už nie v takom detaili.

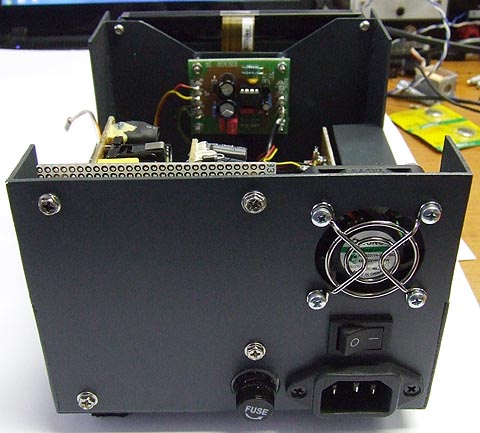

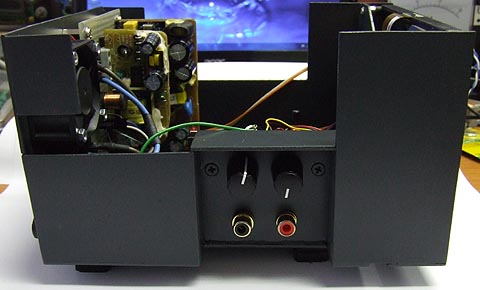

A ešte pohľad na zadnú stenu.
Cinch čierny(black) - audio, cinch červený (red) - video.
Gombík vľavo - hlasitosť, gombík vpravo - jas.
Rozmery:
výška: 98mm (height)
šírka: 136mm (width)
hĺbka: 176mm (depth)
Pozorný čitateľ si iste všimol že monitor má trošku zvláštne riešený displej - proste nie je súmerný voči svojím okrajom a tak som musel "vycentrovať" displej nie podľa jeho rozmerov, ale podľa obrazu ktorý poskytuje. Preto je teda na pravej strane väčšia "fuga" ako na ľavej strane. Výrobca mi tým trošku skomplikoval život, ale čo už s tým ak nevedia vyrobiť displej súmerne z obidvoch strán. Žeby zase kurvítko ? Zase na druhú stranu tam potom bez problémov "narvem" zelenú LED, ktorá je pripojená na zdroj 5V a tak teda indikuje že je zapnutý zdroj. Takže teraz sa mi tá somarina z nesúmernosťou strán displeja vlastne hodí.
__________________________________________________________
Vrchný predný kryt zatiaľ nemám doriešený - teda, zatiaľ iba "v hlave", ale to snáď nevadí, ak to dokončím foto určite priložím. Proste je to 5" LCD monitor, ktorý má v sebe zabudované vlastné napájanie a je tam aj 5V zdroj pre ATARI. Výsledok ? Úspora miesta, menej potrebnej kabeláže a teda aj prehľadnejšie rozmiestnenie. Berte to ako inšpiráciu, sú aj iné LCD monitory tejto veľkosti ktoré sa na takúto úpravu hodia, nemám pravdu ?
