SPEEDY 1050

Tak som si po 22 rokoch povedal že si zase KONEČNE postavím SPEEDY 1050 do disketovej jednotky ATARI 1050.

Dôvody ? Výhody ? - Single, Medium a Double density (90, 128 a 180kB) - prenosová rýchlosť dosahuje 78.000 Baud, pri kopírovaní cez HSS Copy je to až 96.000 Baud.

Pribudla teda hustota Double a podstatne sa zväčšila prenosová rýchlosť.

Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.

Pretože to robím iba pre seba, tak som si za základ zvolil malú univerzálku na ktorú som dostal všetky potrebné súčiastky.

Nasleduje návrh rozloženia súčiastok na doske - treba konektor na pripojenie na miesto pôvodného mikroprocesoru 6507, nový mikroprocesor 65C02, EPROM 27128, RAM 6264 a 4ks pomocných obvodov. Takže najprv pohľad zo spodnej strany doštičky.

Upozornenie : je veľmi, ale skutočne veľmi dôležité pri návrhu si doštičku najprv zastrčiť na miesto kde bude osadená, pretože na základnej doske je X-tal 4Mhz, ktorý by mohol zavadzať a teda doštička by sa na svoje budúce miesto nedala "napasovať". Potom by sa síce dala zastrčiť inde - kam, to je už je ale nepublikovateľné .... Pomocné nožičky slúžili pri prepájaní vývodov ako ochranné, aby sa nepoškodili prívody určené na pripojenie do pôvodnej pätičky U9.

Dĺžka prívodov 28 pin konektoru do miesta pôvodného mikroprocesoru 6507 je potrebné odmerať priamo na mieste, proste aby ste mali ešte miesto medzi mechanikou a touto novou doštičkou, u mňa je to necelé 2mm, ale bohate to stačí. Treba dať do pätičiek aj súčiastky, inak výšku neodhadnete správne !!!

Na skúšku už osadené niektoré obvody, zatiaľ ešte z druhej strany nie sú urobené žiadne prepojenia vývodov. Na doske sú už nachystané kondenzátory na filtráciu napájania 5V.

Dtto, ale bez osadenia čipmi, konektor na pravej strane slúži pre pripojenie LED, ktoré oznamujú momentálnu hustotu založenej diskety:

Yellow - Single - 90kB

Green - Medium - 128kB

Red - Double - 180kB

Po asi cca 8-10 hodinách zapájania (fakt som ten čas presne nemeral) je zapojenie zadrátkované a funkčné, dodržal som fakticky rovnakú dĺžku prívodných káblikov pre Data a pre Adress, síce asi pri 1 MHz clock je to asi jedno, ale nedalo mi, urobil som to tak ako by to malo byť. Všetko na záver som prepískal multimetrom a skontroloval som aj či nie sú náhodou vzájomné skraty medzi jednotlivými pinmi - všetko bolo O.K.

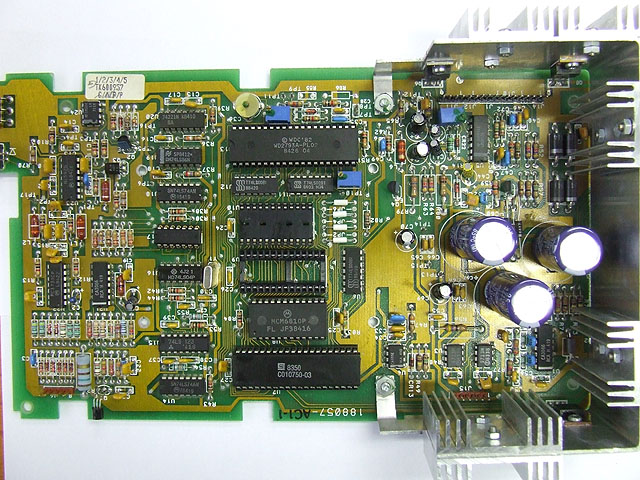

A nasleduje potrebná úprava priamo na základnej doske ATARI 1050, treba vybrať 4 kondenzátory, inak to nedokáže fičať na plné "pecky". Nás zaujíma hlavne pravý dolný roh, kde sú uvedené kondenzátory, ktoré musia ísť von. Jedna výhoda tu je, tie kondenzátory môžeme vybrať natrvalo, beží bez nich aj neupravená jednotka. (Nakoniec si to môžete vyskúšať sami.)

A jedná sa o tieto kondenzátory - C56,C57, C58 a C61, ktoré treba vybrať von. Kedysi som vybral aj C59, tiež sa nič nestane. Pretože tie kondenzátory tam už nehodlám nikdy dať naspäť tak som ich proste štípačkami "vycvikol".

Kondenzátory sú veľmi dobre označené a tak by ste sa nemali pomýliť, tu sú už všetky 4 kondenzátory z dosky vycvaknuté.

Ako nasledujúci krok treba vybrať pôvodnú EPROM, alebo ROM označenú ako U10 a pôvodný mikroprocesor 6507 označený ako U9.

Tieto súčiastky už nebudeme tak isto potrebovať.

(len upozorňujem - na fotografii sú ešte tie 4 kondenzátory na svojom mieste, nie vždy fotím všetko v správnom poradí, sorry ...)

Na obrázku sú už čipy U9 (28 pin) a U10 (24 pin) vybraté zo základnej dosky.

Na skúšku osadená doštička SPEEDY 1050, ešte nie je založený mikroprocesor. Sami vidíte že je miesto - cca 2mm medzi X-talom a touto doštičkou, z druhej strany je zase miesto od filtračného kondenzátoru - cca 3mm. Doštička sa bez problémov zmestila na svoje nové miesto.

Pozor, jej konektor sa zapojí do pätice pôvodného U9 !

A ešte raz to isté z iného uhla...

Dtto.

Takto to vyzerá ak sa nad doštičku "osadí" naspäť na svoje miesto disketová mechanika. Konektor je prívod k LED na prednom paneli - jeden spoločný prívod + 3 farby LED.

A zase pohľad z iného miesta na to isté.

Pretože som chcel mať všetky vymoženosti čo SPEEDY 1050 prináša, tak som si povedal že je dobré aj mať aj odblokovanie Write Protect režimu, t.j môžeme zapisovať aj na prelepené diskety - ATARI 1050 totiž nepoužíva indexačný otvor a tak je tá prerábka jednoduchšia. SPEEDY 1050 automaticky rozpoznáva správnu hustotu pri založení diskety - mikrospínač je tam zabudovaný už v základe.

Tak isto je dobrý prepínač, ktorý umožňuje prepínať ATARI 1050 do dvoch režimov:

Slow - pôvodná jednotka ATARI 1050 - dobré pre programy ktoré vyžadujú skutočne pôvodnú 1050-ku, potom to "fičí" na rýchlosti pôvodných 19.200 Baud

Fast - režim SPEEDY 1050, kedy to ide na plné "gule"

Na toto je naozaj dobré zabudovať 2x prepínač, len na doske treba nájsť miesto kde to zapojiť a kde ten pomocný konektor zapojiť. Na obrázku sú už vyvŕtané pomocné dierky na osadenie pomocného konnektoru:

A je jasné kam som ho osadil.

Zapájala sa spodná strana pomocného konektora, obidva stredné prívody sú pripojené na zem.

Jedna strana sa pripojila na pin 10 čipu 6532 - tu sa volí režim Slow a Fast.

Druhá strana uzemňuje cez prepínač kolektor fototranzistoru, t.j. vyraďujem z funkcie Write Protect.

Pomocná doštička na prednom paneli, ktorá obsahuje Yellow, Green a Red LED veľkosti 3mm (na prúd 20mA).

Pohľad na LED na prednom paneli.

Pomocná doštička pre Write Protect a Slow a Fast režim.

A jej zabudovanie do predného panelu, pohľad zozadu:

Pohľad zpredu:

Takto to celé vyzerá zvnútra predného panelu:

Tu je už doska SPEEDY 1050 kompletne osadená (mikroprocesor je už na svojom mieste).

Zase len upozorňujem, precízne pätičky sú o poznanie vyššie ako tie jednoduché pätičky, t.j. treba počítať s väčšou stavebnou výškou, zase na druhú stranu z týchto pätičiek integráče nikdy nevyliezajú ako pri tých jednoduchých ... kto s tým ráta tak toho to pri stavbe neprekvapí.

Dtto.

Disketová mechanika na svojom mieste, vpredu vidieť ešte nepripojený pomocný konektor.

Kompletne poskladané, založená disketa s hustotou Single.

Funkcia prepínačov:

Write Protect ON Write protect OFF Slow - ATARI 1050 Fast - SPEEDY 1050

< > < >

Konkrétne na obrázku vypnutá funkcia Write Protect a je nastavený režim Fast.

Založená disketa s hustotou Medium. Analogicky pri založení Double svieti červená LED.

Chodilo to okamžite na prvé zapnutie bez akýchkoľvek problémov - jediná vec bola - chyba bola medzi stoličkou a počítačom - prehodil som prívody na LED medzi zobrazením Single a Medium, už je to opravené. Myslím, že na to celé to zase až taký "big error" nebol ...

Nejaké ďalšie veľké obkecávačky nebudem už robiť, kto bol na Atariáde a mal záujem, tak som mu to predviedol v chode a na plné pecky. Výhodou je aj to že väčšina chránených programov sa dokáže cez konkrétne softvérové vybavenie pre SPEEDY 1050 nanovo nakopírovať na inú disketu a programy sú plne funkčné. Testy programového vybavenia dokážu priamo na doske otestovať funkčnosť RAM, ROM, displeja, dá sa nastaviť správna rýchlosť otáčania diskety atď, atď.

Záverom by som sa chcel poďakovať nasledovným ataristom za to, že ma vyhecovali aby som to konečne postavil - Bob!k, Bohdan Milar, Krupkaj a Zdeňek Burian. Ono totiž ten návrh rozloženia som mal už aj s doskou urobený asi tak pred 9 mesiacmi (sú to tie prvé uverejnené 4 fotografie na začiatku článku), len som sa do toho "ďalšieho" nevedel dokopať (veď som zase robil iné veci a sú tu uverejnené na blogu) - všetko to bolo treba aj skutočne zapojiť, otestovať, prepískať ... Hecovanie na Foreveri ale spôsobilo že som si povedal - skúsim to do Atariády rozbehať. Stalo sa, rozbehal som to.

Dnes to nie je kompletný stavebný návod, má to byť hlavne inšpirácia že sa dá do niečoho pustiť a dá sa to dotiahnuť do víťazného konca ak je dosť chuti, času a znalostí (a potrebných súčiastok ...).
