Tak sa dnes pozrieme na toto stereo rozšírenie (pochádza z roku 1989) - nemá na výstupe oddeľovací zosilňovač a teda je to konštrukcia mierne odlišná od toho čo doteraz predával napr. Lotharek. Ale aj tak je dobré si pozrieť ako to robil niekto iný.

8-16-atari-newsletter-issue-10.pdf (1,76 mb)

____________________________________________________

Robert Petružela (Bob!k) & Radek Štěrba (Raster) to urobili inak - takto (ak sa nemýlim práve túto verziu predával Lotharek):

http://raster.atariportal.cz/hw/stereo/stereo.htm

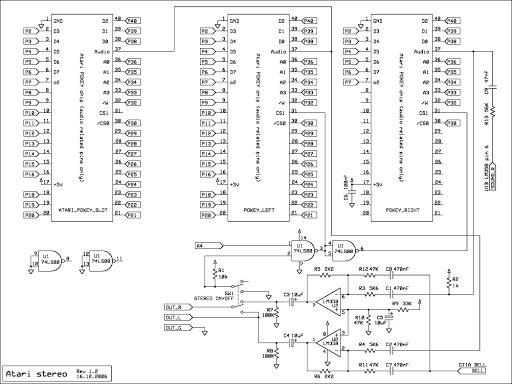

Schéma v plnom rozlíšení:

STEREO POKEY - Bob!k + RASTER

Nuž a teraz už môžete porovnávať ... ale rozhodne odporúčam stavať verziu od Bob!k + RASTER, pretože je už dávno nepísaným štandartom.

__________________________________________________________

Vaše hodnotenie, Rate post:

Nejako som si neuvedomil že som doteraz neuverejnil originálnu schému disketovej jednotky Atari XF551. Berte to ako doplnok, pretože v schéme sú neopravené bugy, preto odporúčam použiť prekreslenú schému ktorú som už dávnejšie nakreslil. Napriek tomu na študijné účely sa to určite hodí. Z názvu je jasné kde sa táto jednotka vyrábala. Základných dosák bolo niekoľko verzií, kde boli napríklad na doske prehodené označenia On a Off pre vypínač (a na doske bolo predrátovanie, uff ...), zdvojené názvy odporov a tak isto kondenzátorov, tak isto existovali verzie kde všetko bolo v poriadku aj na doske a žiadne bugy. Chrlilo sa to a plne zodpovedalo dnešnému názvu spotrebná elektronika, nejako sa nepredpokladalo že sa v tom niekto niekedy ešte bude vŕtať. Pokazí sa, kúpi sa nové a basta. No, doba je fuč a my vrtáci sa v tom vŕtame. Minimálne existovali 2 verzie - jedna z roku 1987 a druhá z roku 1988, líšili sa len v drobnostiach - inak riešený  zdroj a iné zapojenie vývodov čipu 74LS14 (jedno hradlo je nepoužité, v druhom sa nepoužíva iné konkrétne hradlo). Neskorší model má odstránenú dodatočnú filtráciu v DC zdroji (nižšie náklady, na funkciu to nemalo vplyv). Uvedené zapojenie sa týka modelu z roku 1988.

Tak sa na to pozrime:

xf551_schematic_by_atari_japan.pdf (59,05 kb)

Pretože v origináli sú chyby, pozrite si prekreslené a opravené schémy na tomto odkaze:

/igi/post/Chyby-v-scheme-ATARI-XF-551-Bugs-in-circuit-ATARI-XF551.aspx

(V tomto článku sú bugy zobrazené a aj popísané.)

Tak sa na to pozrite a sami posúďte kde je to lepšie urobené.

__________________________________________________________

Vaše hodnotenie, Rate post:

01.02.2020

Tak uvidíme či po voľbách tu bude zase víťazný február, alebo sa posunieme ďalej.

Zatiaľ to definujem takto, teda to čo sa teraz deje na webe:

Kedysi mala každá dedina svojho blázna, dnes sa stretávajú na internete.

_______________

Nasleduje popis ďalšieho testeru súčiastok:

DROK- transistor tester.

_____________________________________________________

06.02.2020

Tak som "vyštrachal" na mojom znova nájdenom HDD aj túto maličkosť:

Pred 2 dňami som konečne našiel môj 1TB prenosný 2.5" HDD, v jednej skrinke povolila spodná stena a ten disk odtiaľ zapadol do 3cm medzery medzi zadnou stenou a vlastným šuplíkom. Tak som tú potvoru konečne po 1 a 1/4 roku našiel ... už som si dosť dlho myslel že i keď to bolo doma že aj tak naozaj zmizol celkom bez stopy. Takže skrinky od IKEA - ak Vám niečo zmizne - dobre hľadajte, IKEA to dokonale dokáže skryť. No, neskonale ma to potešilo, mám tam uložené nejaké veci ktoré som už inde nemal odložené. Prvý dôsledok nálezu - zase mám pár materiálov na uverejnenie k dispozícii, hneď aj jeden uverejňujem.

___________________

Originálna schéma zapojenia disketovej jednotky Atari XF551, pozor, sú v nej chyby tak si to v priamo v článku porovnajte s opravenými schémami:

Atari XF551 - originálna schéma. Atari XF551 - original circuit.

____________________________________________________

08.02.2020

Stereo rozšírenie, ktoré bolo ešte pre verziou Bob!k+Raster:

The Gumby Upgrade - A STEREO POKEY UPGRADE.

___________________________________________________________

Vaše hodnotenie, Rate post:

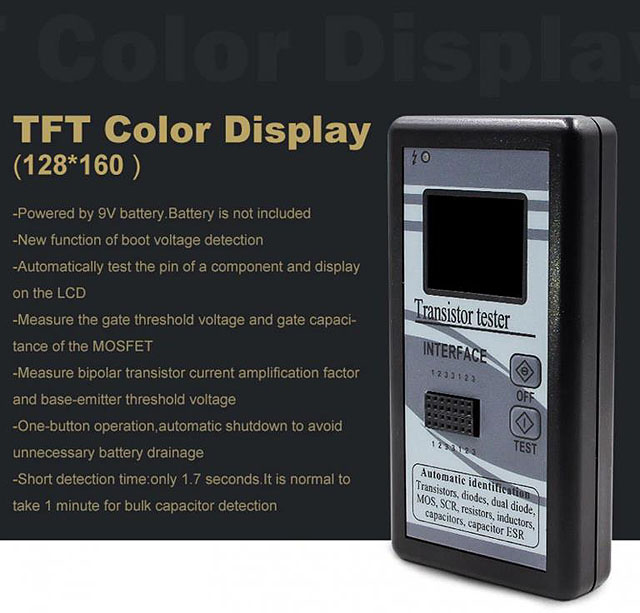

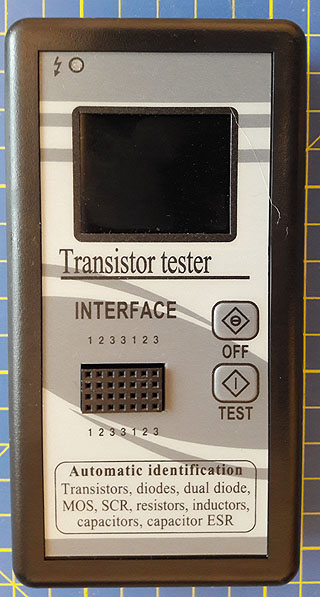

Multifunkčné zariadenie umožňujúce otestovanie rôznych vlastností tranzistorov. Hodnoty sú zobrazované na displeji zo zobrazovacou technológiou TFT už po necelých 2 sekundách merania. Okrem tranzistorov dokáže otestovať aj diódy, rezistory, MOSFET, kondenzátory (kapacitory) aj induktory (cievky) a vypíše ich vlastnosti.

Špecifikácia:

Napájanie 9V batéria
128 x 160 pixel TFT farebný displej
Meranie trvá necelé 2s (ak je veľká kapacita tak sa meranie silne predĺži)
Automatické rozpoznanie súčiastky
Automatické vypnutie
Zobrazovanie stavu batérie
Rozmery: 135 mm x 70 mm x 25 mm
Hmotnosť: 100g

Rezistory: 0.5 ohm – 50M ohm
Induktory: 0.01 mH – 20 H
Kondenzátory: 0.25 pF – 100 mF

Tu si môžete pozrieť ako sa s testerom pracuje, myslím si

že by bolo zbytočné nejako zdvojovať obsah tohoto videa:

DROK transistor tester in action

Pekná pevná krabička z húževnatého plastu ktorý by naozaj mal niečo vydržať. U takéhoto typu testeru sa právom predpokladá "tvrdá" záťaž. No a pretože som to chcel vidieť aj zvnútra ako je to spracované tak som zo zadnej strany odšróboval 4 šróbiky (2 z nich sa nachádzajú ukryté pod krytkou baterky) aby som sa dostal dovnútra. Čakal som že doska elektroniky s displejom vypadne sama "celá von". Chyba ...

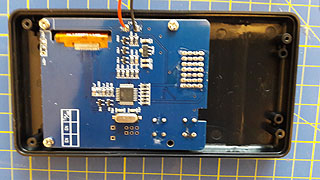

Prvá vec čo ma po otvorení prekvapila bol jeden chýbajúci šrób zo štyroch ktorý upevňuje základnú dosku voči prednému panelu. Nepríjemné, pretože práve spodná časť dosky má na sebe umiestnený testovací konektor a teda logicky aj pri zatlačení ZIF pätičky do testovacieho konektoru je tu vyvíjaný celkom veľký tlak. Našiel som v zásobách rovnaký šrób a pripravil som si ho na zašróbovanie, jeho zašróbavaniu tam nič nebráni. Ale než som to urobil tak predtým som tie 3 šróby dal preč a pozrel som na uchytenie displeja ...

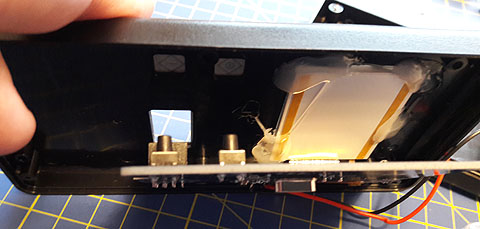

Displej je "natvrdo" prilepený termolepidlom. Prívodný káblik od displeja je fakt krátky tak som sa základnú dosku ani nesnažil viac vyklopiť. No, aj takto sa dá, toto zjavne nie je určené na nejakú opravu. Koniec bádania, ide sa skladať - doska už bude mať 4 šróby tak ako by malo byť od samého začiatku. (Je tam vôbec nejaká výstupná kontrola ?)

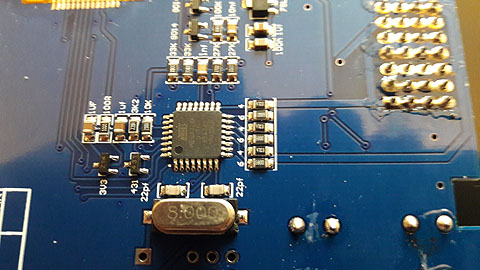

Na doske je videť stopy po pájkovaní - neočistené.

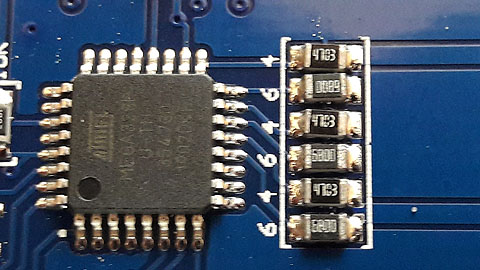

Procesor ATMEL MEGA 328.

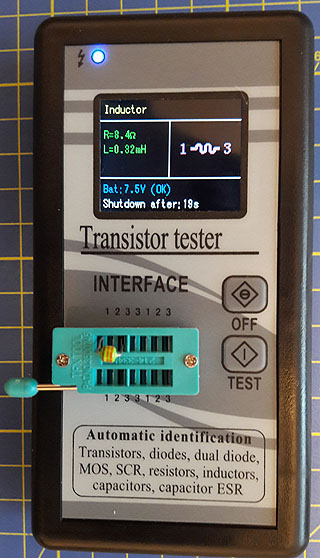

Pohľad na meranie cievky, rýchlosť identifikácie je podstatne rýchlejšia (minimálne 2x) ako pri prvom type testeru. Rýchlosť otestovania súčiastky sa rapídne predlžuje ak sa meria kondenzátor s veľkou kapacitou, ak meriate kapacitu =100.000uF tak si naozaj "chvíľu" počkáte (viď úvodný obrázok). Rozdiel je tak isto aj v tom že je použitý farebný displej, zobrazenie informácií je trochu iné a inak rozmiestnené. Tester sa automaticky vypína po 40 sekundách ak nestlačíte nanovo tlačítko TEST. Tak isto je rozdiel oproti predchádzajúcemu testeru v tom že stačí vymeniť testovanú súčiastku a nanovo stlačiť TEST na zobrazenie o akú súčiastku sa jedná. Vľavo hore je úplne zbytočná modrá LED (vrrrŕŕŕŕŕ ...) - ak zariadenie funguje tak svieti predsa displej a my vieme že tester je zapnutý.  Alebo je to na to ak si niekto "urve" displej tak vie že ostatná časť je O.K. ?

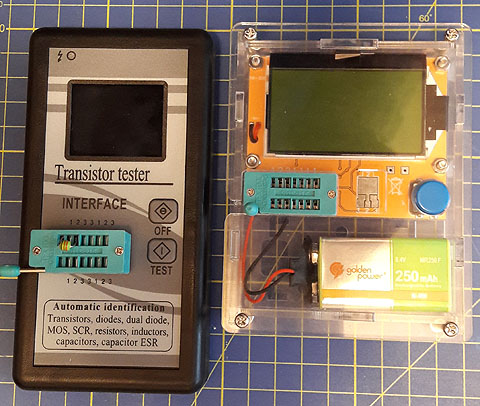

Vzájomné porovnanie veľkostí testerov.

Poznámky na záver:

ZIF pätička dosť trčí nad krabičku, môže to byť pre niekoho výhodné, ale aj nevýhodné. Ak by to bolo riešené inak tak by musela byť základná doska "utopená" podstatne hlbšie v krabičke, na uloženie displeja by to vplyv nemalo ten je dôkladne "zasoplený" lepidlom samostatne priamo na prednom paneli. Pre prvotné nasadenie ZIF pätičky je potrebné vyvinúť naozaj dosť veľkú silu takže bacha - ak pri zakladaní nasvoje miesto pätička "ustrelí"  tak si môžete poškrabať povrch predného panelu. (A ešte vovnútri môže chýbať šrób a teda základná doska bude mať tendenciu uhýbať.) Je použitá úplne zbytočná modrá LED na indikáciu že je tester zapojený (prvý tester ju vôbec nemá, pretože je nepotrebná). Displej je o poznanie menší oproti prvému testeru a to celkom výrazne, takže zobrazenie údajov na displeji je zákonite "prťavejšie" (menšie), ale aj tak je dobre čitateľné.

Rýchlosť testovania je naozaj vysoká, treba si zvyknúť na to že pri zapnutí sa objaví najprv grafický symbol, potom údaje o výrobcovi (viď video) a až potom začne meranie. Ak testujete zaradom súčiastky tak je všetko O.K, pretože potom to už neobjaví, ale ak sa zariadenie vypne tak potom idete cez celý kolotoč znova - to už začne mierne otravovať (môj názor). Príjemné je to že zobrazenie testovanej súčiastky trvá o 10 sekúnd dlhšie ako pri prvom testeri, dáva nám to aj viac času na výmenu súčiastky za inú. Cena zariadenia je síce skoro trojnásobná ako v predchádzajúcom prípade, ale je to naozaj kompaktné (teda až na vyčnievajúcu ZIF pätičku, tento druhý tester je aj rýchlejší). Hodne nepríjemné môže byť že o ZIF pätičku by sme niekde v teréne ľahko zavadili a teda môžeme si celé zariadenie poškodiť (hlavne práve túto pätičku). ZIF pätička je len zstrčená do kontaktov čo občas prináša problémy, nemusí byť vždy dokonalý kontakt, časom sa to dokonca môže vykývať,tu by bolo lepšie ak by bola pripájkovaná (znamenalo by to zmenu konštrukcie krabičky). Rozsahy merania sú tu väčšie. A kto má rád "farbičky" si tu tak isto príde na svoje.

Cena zariadenia - cca 28.- Euro.

Pri vzájomnom porovnaní mi vychádza nasledovné - prvý tester by som bral do terénu, tento druhý by som si šetril do domáceho nasadenia v dielničke. Ak máte len tento druhý tester a chcete to používať v teréne, asi by som si k tomu vždy pribalil aj druhú, náhradnú ZIF pätičku ...

Boli Vianoce a ja som tento tester dostal pod stromček ..., to tak vedieť tak ten prvý tester asi nemám. No, aspoň ich vzájomne môžem porovnať.
