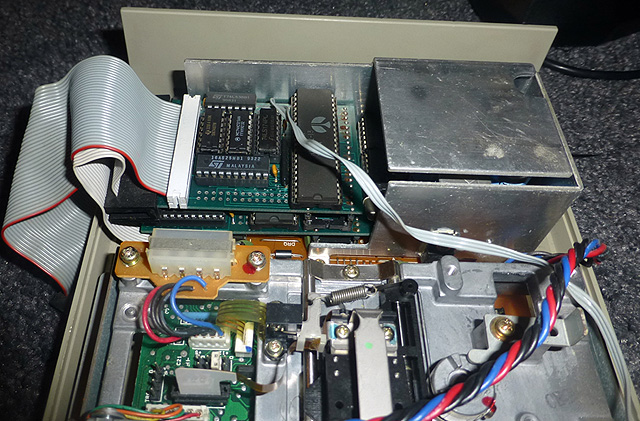

Toto je jediná mne známa snímka rozšírenia Speedy XF.

Doteraz bolo tých všelijakých hardvérových rozšírení popísaných dosť a dosť - z mojej strany - ale hlavne sa to týkalo disketovej jednotky Atari 1050, preto je načase sa pozrieť ako to vyzeralo s novšou disketovou jednotkou Atari XF551. Niečo robila a robí  firma CSS (tá ale nikdy neuvoľnila nič zo svojho portfólia pre nás voľne k použitiu), existuje aj softvérová úprava na 3.5" jednotku. Potom je známou vecou od S.Dorndorfa Hyper-XF operačný systém - existuje vo verzii 5.25" aj pre 3.5" mechaniku. A šlus, hotovo. Teda tak som si myslel doteraz. Takže mi nedalo a začal som hľadať. A našlo sa.

Vyštrachal som že v roku 1994 v Nemecku urobili XF Speedy, teda disketová jednotka Atari XF551 sa mala správať ako "pravá" Atari 1050 aj s dosahovanými hodnotami rýchlosti prenosu, dokonca boli tie hodnoty vyššie.

Tak sa na to poďme pozrieť.

Jedná sa o produkt firmy Klaus Peters Elektronik + Software a je to upgrade kit pre Atari XF551.

Cena: DM 179,- (rok 1994)

Sada sa skladá z dvoch doštičiek plošných spojov ktoré zapadnú na potrebné miesto. Tieto doštičky nahrádzajú pôvodné CPU ktoré je potrebné vypájkovať (tak isto treba vybrať aj pôvodnú EPROM pamäť - tá je vo väčšine umiestnená v pätičke a teda jej vybratie je dielom okmažiku). Práve to že je potrebné vypájkovať pôvodnú CPU robí túto úpravu ťažšie dostupnou pre mnoho záujemcov, pretože nie každý zvládne takéto zásahy do zariadenia bez ujmy na funkčnosti ako celku. Proste a stručne povedané - namiesto pôvodnej CPU 8040 (8050) sa zapájkuje pätička, do ktorej sa zasunie uvedená dvojica plošných spojov. Mimo iného rozšírenie obsahuje novú Eprom a RAM, pretože pôvodný procesor obsahoval aj malú RAM, tu je ale treba tej pamäte podstatne viac.

Nový CPU je typu 65C02 (hmm, toto je teda naozaj hodne prevapivé, že ).

Úprava ešte nekončí, pretože musíte tak isto nainštalovať spínač, ktorý rozpozná že bola nanovo založená disketa (toto je v Atari 1050 už vyriešené a osadené od výroby). Takže zase ďalšia vec ktorú nie každý zvládne - zase na druhú stranu je to vyslovene potrebné aby vždy pri založení boli správne rozpoznané hustoty založenej diskety. Tak isto je na nové dosky treba priviesť jedne vodič, ktorý sa musí pripájkovať do pôvodnej základnej dosky.

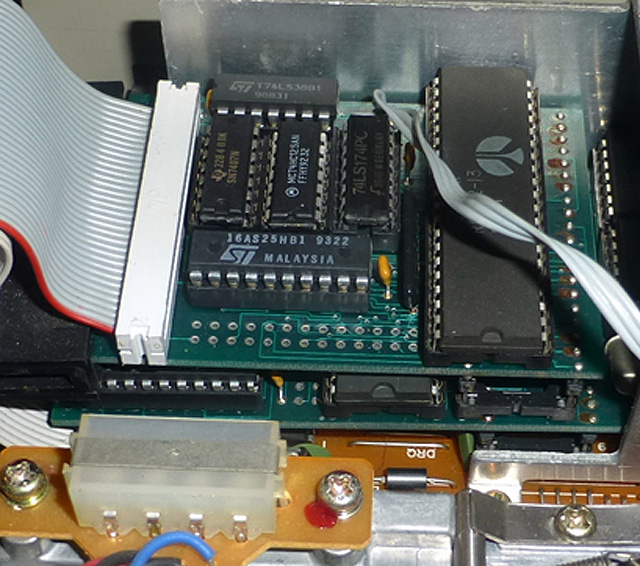

Urobil som výrez zo snímky, GAL pole = dobrá ochrana pred kopírovaním ...

Po zvládnutí týchto úprav máme vlastne základnú dosku z ktorej použijeme iba V/V obvody, všetko ostatné je na nových doskách Speedy XF. Toto hodnotenie asi poopravím, pretože zapojenie kabeláže ukazuje na to že asi sa používa tiež pôvodný radič WD1772 osadený na pôvodnej základnej doske, ale  toto je iba môj súkromný názor, nakoniec je k dispozícii iba jediný záber. Vďaka týmto úpravám sa začneme pohybovať v oblasti čítania a zápisu na hodnote 6-násobku pôvodnej rýchlosti (6x 19.200Bd = 115.200Bd). Tu si ja dovolím malú poznámku - ak toto má spoľahlivo fungovať pri takto vyskoje prenosovej rýchlosti, tak je potrebné urobiť hardvérový zásah do V/V obvodov disketovej jednotky a vypájkovať kondenzátory aj v počítači na mieste V/V obvodov = zase sú potrebné ďalšie zásahy.

Výrobca tvrdí, že XF Speedy rozšírenie je na 100% kompatibilné s verziou Speedy 1050.

Ak máte OS typu Q-MEG tak sa tie vlastnosti dajú ešte lepšie využiť - vtedy bežíte stále v režime Ultraspeed. No a zase sa vrátim k tomu že je treba zabudovať spínač - potrebujete kontrolovať každú založenú disketu aby ste načítali správnu hustotu záznamu, proste tomuto sa nevyhnete ak má všetko pracovať tak ako treba.

A zase sme pri kompatibilite. Sú k dispozícii programy pre SPEEDY 1050 na kopírovanie chránených programov. Príklady - Ultra kopírka a MS kopírka. Z 3 nefunguje 1, takže pozor, nie všetko je na 100% funkčné. Samozrejme - ak to vieme použijeme to čo na 100% funguje.
Tak isto niektoré chránené diskety proti kopírovaniu vieme správne do kopírovacieho programu načítať iba ak zapneme emuláciu Atari 1050,  na skutočnej rýchlosti 19.200Bd.
Potrebné programové vybavenie sa nachádza priamo v Eprom Speedy XF, teda ak zapnete počítač bez založenej diskety nabehne Vám priamo menu kde máte k dispozícii BiboDOS, Copy 2000 a 2x konfiguračný program, V tomto menu aj môžete spomaliť disketovú jednotku na jej pôvodnú prenosovú rýchlosť.
Kto máte disketovú jednotku XF551 viete že jej prevádzka je v podstate veľmi tichá, žiadne rázy a silnejšie zvuky. XF Speedy ale práve v záujme zvýšenia rýchlosti sa chová ako Speedy 1050, teda je o poznanie pri práci hlučnejšia = daň za rýchlosť.
Disketa odteraz môže byť obojstranne formátovaná (zase môj dodatok - treba odstaviť Write protect ochranu = ďalší zásah do jednotky).

Tak isto existuje iba foto titulky manuálu.

Podľa manuálu XF Speedy vie čítať a písať vo formáte hustoty quad (360kB), toto je štandardná funkcia pôvodnej XF551. Pozor, nefunguje tu formátovanie v quad hustote (zo vstavaného Bibodosu, ten quad hustotu nemá v menu), pritom ak už mnáte odinakiaľ takto formátovanú disketu tak ju načíta. Na prvý pohľad je to možno prekvapujúce, ale pozrime sa na to bližšie. Pre 100% kompatibilitu si treba uvedomiť že Speedy 1050 žiadnu quad hustotu nemá a nemôže mať a teda ju ani nemôže podporovať. Na druhú stranu - z Bibodosu normálne na diskete je funkcia quad hustoty normálne dostupná a funkčná, takže tu je  všetko podľa mňa v poriadku.

Pokiaľ je mi známe majitelia ktorí majú tieto jednotky dosť často majú problémy ak je zároveň pripojené zariadenie SIO2SD, proste to zatuhne a máme blackout. Vyzerá to zjavne na to že nie sú správne oddelené jednotky od seba - vyzerá to na chýbajúcu oddeľovaciu diódu.

Tak isto sú známe dve verzie Eprom - prvá v podstate nefunguje, druhá je chodivá.
Nuž vyberte si, stálo to kedysi naozaj hodne (nová jednotka vtedy stála 440.- DM v predajniach Vobisu), je tu potrebných dosť hardvérových zásahov a aj to umiestnenie v jednej pätičke asi nebude celkom stabilné. Vcelku to vyzerá mierne nedotiahnuté do konca a hodne diskutabilné je to poschodové riešenie doštičiek. Rozhodne by tu bola dobrá nová základná doska ktorá by nahradila "pagody" celej úpravy. Alebo skúsim to povedať priamo - nový návrh celej dosky  by jednoznačne výsledku len a len  prospel.

Možno práve pre spomínanú náročnosť úprav a zásahov sa to nejako viac nerozšírilo - nie je k dispozícii ani schéma, ani manuál, čo je rozhodne škoda. Nezabúdajme na to že Nemci v žiadnom prípade ochotne neuvoľnujú podklady  (a tí čo to vlastnia tak isto nehodlajú nič popísať) a my ostatní tak iba "utrieme hubu". Na škodu celej veci. Zase raz jedna vec ktorá odišla do počítačových dejín bez nejakého väčšieho povšimnutia ... pritom pre majiteľov disketovej jednotky Atari XF551 by to bolo svojím spôsobom obrovské terno.

Poznámka:

Ak sa mýlim a je tu v našich končinách niekto kto to má, dajte vedieť - potešilo by ma to.

____________________________________________________________

Vaše hodnotenie, Rate post:

List Enhanced Atari 1050:

A som zase u toho istého - verili by ste že sa robilo toľko úprav tejto disketovej jednotky ? Dnes nemám iný cieľ ako len sucho vymenovať všetky tie  možné rozšírenia čo sa objavili spolu s priloženými základnými údajmi. Teda, medzi nami - ataristi v tých rokoch naozaj nezaspali - na rozdiel od firmy. No a pretože všetky úpravy mali jeden cieľ - zlepšiť prenosovú rýchlosť a zvýšiť záznamovú kapacitu zariadenia - preto je v názve článku použité celkom vhodné prirovnanie - disketová jednotka Atari 1050 na steroidoch.
_________________________


01 - upgrade: 1050 duplicator
Manufacturer: Duplicator Technologies [DT]
Year: 1986
Features: SS SD/ED/DD 3x speed increase. Whole track buffering (18 sectors / 8KB)
Navigate/edit/create non-standard formats, copying software included.
Later versions = CheerUp Upgrade, by Happy Computers, Inc., 1987, upgrades.
and 1050 Duplicator replaced by Happy 1050 Enhancement software compatible.
Commands: 21, 22, 3F, 4E, 4F, 50, 52, 53, 57, 61, 62, 63, 64, 66, 67, 68, 6A, 6D, 6E, 72, 73, 74, 75, 76, 77


02 - upgrade: Bitwriter
Manufacturer: Computer Software Services (CSS)
Year: 1988
Features: enhancement to Super Archiver - Writes bits rather than sectors, for increased copy capabilities.
Commands: 21, 22, 3F, 42, 43, 44, 46, 47, 4C 4E, 4F, 50, 52, 53, 54, 57, 5A, 62, 63, 64, 66, 67, 68, 6A, 6D, 6E, 71, 72, 73, 74, 75, 76, 77


03 - upgrade: Bitwriter Replica
Manufacturer: tf_hh
Year: 2016
Features: Super Archiver 1050/ BitWriter 1050 - copies all copy-protected games for backup or software preservation.
Reading/Writing/Formatting Double Density
Highspeed SIO


04 - upgrade: Copy Card 7.0
Manufacturer: ???? [Europe]
Year: 198?
Features: SS SD/ED/DD
Happy 1050 copy but not full clone, ICD US Doubler emulation.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


05- upgrade: Density Doubler 1050
Manufacturer: Duplicating Technologies (DT)
Year: 1986
Features: SS SD/ED/DD up to 3x speed increase.
Commands: 21, 22, 3F, 4E, 4F, 50, 52, 53, 57, 66


06 - upgrade: Happy 1050
Manufacturer: Happy Computer
Year: 1984-1989
Features: SSDD, 52kbps speed, 36 sector buffer. Can also read/write 180k MS-DOS.
Adds true single-sided, double density (180KB) operation.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


07 - upgrade: Happy 1050 Maximiser
Manufacturer: Happy Computer
Year: 1985
Features: SSDD, 52kbps speed, 36 sector buffer. Can also read/write 180k MS-DOS.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


08 - upgrade: High Speed Board 1050
Manufacturer: Irata Verlag, West Germany
Year: 1985
Features: SSDD, 52kbps speed, 36 sector buffer. Can also read/write 180k MS-DOS.
Happy 1050 clone.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77[/b]


09 - upgrade: Hyperdrive
Manufacturer: ???? UK
Year: 1986
Features: SS SD/ED/DD
Happy 1050 clone.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


10 - upgrade: Hyperdrive - re-issue
Manufacturer: Chaos! Computers
Year: 1995
Features: SS SD/ED/DD
Happy, US Doubler UltraSpeed 1050 clone.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


11 - upgrade: I.S. Doubler
Manufacturer: Robert Perry, Innovated Software [UK]
Year: 1985
Features: SSDD, 54kbps speed, sector skewing, ICD US Doubler clone.
Commands: 21, 22, 3F, 4E, 4F, 50, 52, 53, 57, 66


12 - upgrade: I.S. Plate 1050
Manufacturer: Robert Perry, Innovative Software
Year: 1986
Features: fully Happy 1050 compatible, board (fits 6507 socket) with 6502 and 16KB RAM buffer.
IS Doubler/US Doubler, Archiver/Chip, standard 1050 emulation, 16-drive support.
software included; IS Doubler/US Doubler high-speed disk copiers (standard and 130XE versions),
file loader, custom disk format (incl bad sectors), track tracer.
Late units: Software instead built-in on ROM.
Early units: ISP Gremlin Grabber (sold separately)
Most units included Gremlin Grammer II or Gremlin Grabber III.
Commands: 20, 21, 22, 3F, 41, 44, 4B, 4C, 4D, 4E, 4F, 50, 51, 52, 53, 57, 60, 62, 68, 69


13 - upgrade: Klone
Manufacturer: Computer Software Services [USA]
Year: 1986
Features: SS SD/ED/DD
Happy 1050 clone, bundled Happy Warp Speed Software.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


14 - upgrade: Klone II
Manufacturer: Computer Software Services (CSS) [USA]
Year: 1987
Features: SS SD/ED/DD
Happy 1050 clone, bundled Happy Warp Speed Software.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


15 - upgrade: Lazer 1050
Manufacturer: Utility House
Year: 1986
Features: SSDD, 54kbps speed, Happy 1050 clone
Bundled with [Utility House] Lazer Drive Supercharger software.
Commands: 20, 21, 22, 3F, 41, 44, 4B, 4C, 4D, 4E, 4F, 50, 51, 52, 53, 57, 60, 62, 68, 69


16 - upgrade: Mega Speedy 1050
Manufacturer: Compy Shop (now ABBUC)
Year: 2014
Features: SSDD, 57kbps speed, 8kb buffer, incl DOS/copier. Track display and audio.
1050 Turbo and 1050 Duplicator modes, can also emulate Happy 1050, US Doubler,
Super Archiver and Supermax.
Commands: 20, 21, 22, 3F, 41, 44, 4B, 4C, 4D, 4E, 4F, 50, 51, 52, 53, 57, 60, 62, 68, 69


17 - upgrade: Reproducer
Manufacturer: Gardner Computing
Year: 1984
Features: SSDD, sector skewing. Navigate/edit/create nonstandard format disks (software included).
Commands: 21, 22, 3F, 4E, 4F, 50, 52, 53, 57, 66


18 - upgrade: Speedy 1050
Manufacturer: Compy Shop (now ABBUC)
Year: 1986
Features: SSDD, 57kbps speed, 8kb buffer, incl DOS/copier. Track display and audio.
Commands: 20, 21, 22, 3F, 41, 44, 4B, 4C, 4D, 4E, 4F, 50, 51, 52, 53, 57, 60, 62, 68, 69


19 - upgrade: Super Archiver
Manufacturer: Computer Software Services (CSS)
Year: 1987Features: SSDD, 54kbps speed, copies and creates fuzzy & phantom sectors.

Navigate/edit/create nonstandard format disks.

Bundled software: Super Archiver/Editor 3.0, Super Archiver (skew) 3.1,
Super Archiver Fuzzy Sector Maker, The Archiver Tracer, Super Archiver Diagnostic.
Commands: 21, 22, 3F, 42, 43, 44, 46, 47, 4C 4E, 4F, 50, 52, 53, 54, 57, 5A, 62, 63, 64, 66, 67, 68, 6A, 6D, 6E, 71, 72, 73, 74, 75, 76, 77


20 - upgrade: Super Archiver II
Manufacturer: Computer Software Services (CSS)
Year: 1988
Features: SSDD, 54kbps speed, copies and creates fuzzy & phantom sectors.

Navigate/edit/create nonstandard format disks.

Bundled software: Super Archiver/Editor 3.0, Super Archiver (skew) 3.1,
Super Archiver Fuzzy Sector Maker, The Archiver Tracer, Super Archiver Diagnostic.
Commands: 21, 22, 3F, 42, 43, 44, 46, 47, 4C 4E, 4F, 50, 52, 53, 54, 57, 5A, 62, 63, 64, 66, 67, 68, 6A, 6D, 6E, 71, 72, 73, 74, 75, 76, 77


21 - upgrade: Super Speedy 1050 prototype
Manufacturer: Compy Shop (now ABBUC)
Year: 1986
Features: SSDD, 57kbps speed, 8kb buffer, incl DOS/copier. Track display and audio.
Commands: 20, 21, 22, 3F, 41, 44, 4B, 4C, 4D, 4E, 4F, 50, 51, 52, 53, 57, 60, 62, 68, 69


22 - upgrade: Supermax 1050
Manufacturer: Super Products
Year: 1987
Features: switchable ROM, true double density with 4x increase in the read/write speed

(with SuperDOS or other hi speed DOS).

SuperDOS is smaller and has extra features, incl binary loader - leaving 707 free sectors per disk.
Commands: 20, 21, 22, 3F, 41, 44, 4B, 4C, 4D, 4E, 4F, 50, 51, 52, 53, 57, 60, 62, 68, 69


23 - upgrade: TOMS Multi Drive 1050
Manufacturer: TOMS
Year: 1991
Features: SS SD/ED/DD/IBM Turbodrive 68200 bit/s, sector skew.
IBM format: 40 tracks/9 sectors 180KB
1050 Turbo/Top Drive compatible UltraSpeed emulation.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


24 - upgrade: Top Drive 1050
Manufacturer: Ataserw
Year: 1987/8
Features: SS SD/ED/DD - 1050 Turbo clone, ROM by P.Z. Karen, brand of of LDW.
TUR DOS disk/cartridge, upgrades to 1050 Happy compatiblity.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


25 - upgrade: Turbo-1050 = "Engl-Turbo-1050"
Manufacturer: Bernhard Engl for Gerald Engl Computertechnik
Year: 1985-1988
Features: SSDD, "turbodrive" 70kbps (68200bps) speed, non-US Doubler skew.
software on ROM: Backup Machine II, Magic Formatter, Maintenance Box
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


26 - upgrade: Tygrys 1050 1.0
Manufacturer: Navitron - Marek Bojarski
Year: 1988
Features: SS SD/ED/DD; 53 kbit/s
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


27 - upgrade: Tygrys 1050 2.0
Manufacturer: Mediacom 1993 - Marek Bojarski
Year: 1993
Features: SS SD/ED/DD; 70 kbit/s
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77


28 - upgrade: US Doubler
Manufacturer: ICD
Year: 1984
Features: SSDD, 54kbps speed, sector skewing, many units bundled with ICD Spartados disk.
Commands: 21, 22, 3F, 4E, 4F, 50, 52, 53, 57, 66


29 - upgrade: Warp Drive
Manufacturer: Stocksoft [UK]
Year: 1986
Features: SS SD/ED/DD
Happy 1050 clone, Rev 2 onwards upgrade = "The Chip Archiver" emulation.
Commands: 21, 22, 24, 3F, 48, 4E, 4F, 50, 51, 52, 53, 57, 70, 72, 77

Takže to číslo všelijakých možných rozšírení sa zastavilo až tesne pred číslom 30 (sic!). Je to naozaj pozoruhodné, pretože asi nepoznám ďalšiu disketovku ktorá by sa v takomto množstve rozličných rozšírení upravovala. Čiže základný potenciál je v tejto disketovej jednotke naozaj veľký. Teraz aspoň viem prečo ma to k tej mrške stále ťahá ...
_____________
Command List:

20 - Format auto
21 - Format
22 - Format ED
23 - 1050 diags 1
24 - 1050 diags 2
3F - Get high-speed index
41 - Add/Remove Command
42 - Configure
43 - N/K
44 - Configure drive
46 - N/K
47 - N/K
48 - Happy Configure Command
4B - Slow/fast config
49 - Indexed Formatting
4C - Jump without message
4D - Jump with message
4E - Read PERCOM block
4F - Write PERCOM block
50 - Write sector
51 - Quit
52 - Read sector
53 - Get status
54 - Read Address
55 - Motor On
56 - Verify Sector
57 - Write sector with verify
5A -
60 - Write Track
61 - N/K
62 - Read Track
63 - N/K
64 - N/K
66 - Format with skew
67 - N/K
68 - Get SIO Length
69 - Get SIO Routine
6A - N/K
6D - N/K
6E - N/K
70 - N/K
71 - N/K
72 - N/K
73 - N/K
74 - N/K
75 - N/K
76 - N/K
77 - N/K

zdroj: atari.boards.net

____________________________________________________________

Vaše hodnotenie, Rate post:

03.10.2016

Už pár dní sa zase môžeme kochať nostalcompovými stránkami - to sme si všetci spokojne vydýchli. Tak nech sa darí.

_______________

Ja sa budem venovať ďalšiemu rozšíreniu pre disketovú jednotku Atari 1050 známym ako I.S. Plate:

/igi/post/Enhanced-Atari-1050-IS-Plate-1050.aspx

Sám som prekvapený koľko prídavných vecí pre Atari 1050 bolo v tej dobe postavených a ako pekne rozširovali možnosti pôvodnej disketovej jednotky, zväčšila sa (zásadne) prenosová rýchlosť a aj kapacita záznamu.

___________________________________________________________

06.10.2016

Poznáte meno Dalibor Farný ? Je to človek čo vyrába digitrony. Video má okolo 40 minút, ale naozaj to stojí za to. Neskutočné. Mimochodom - pripravte si 150.- USD za jeden takto ručne vyrobený digitron.

https://www.youtube.com/watch?v=wxL4ElboiuA

_____________________________________________________

08.10.2016

Je sobota, je mi blbo už celý týždeň a tak som dnes v noci "dodlapal" zoznam všetkých možných rozšírení disketovej jednotky Atari 1050:

/igi/post/List-ATARI-1050-on-steroids.aspx

_____________________________________________________

11.10.2016

Počuli ste o rozšírení pre disketovú jednotku Atari XF551 s názvom XF SPEEDY ?  Ak nie - čítajte tu:

/igi/post/XF-Speedy-enhanced-for-Atari-XF551.aspx

____________________________________________________________

26.10.2016

Podarilo sa mi zohnať 3 verzie programového vybavenia do Eprom pre Karin Maxi zapojenie, takže som to dal do pôvodného článku (obsahy Eprom sú uvedené na konci článku):

/igi/post/ATARI-floppy-disk-drive-KARIN-MAXI.aspx

Aj tento systém sa teda vyvvíjal a postupne sa zlepšoval, je to potešiteľné. Len pre info - jedná sa o používanie zabudovanej 3.5" floppy mechaniky priamo v Atari. Samo sebou to zvláda 2 jednotky pripojené naraz, teda kľudne to môžu byť aj 5.25" jednotky - tie ale do Atárka "nenarveme" za žiadnych okolností (ani keby bola iba jedna).

__________

Nostalcomp má minimálne posledné 2-3 dni big problem - nebeží mu jeho webová stránka. Nestraš nás ... nech to máš čím skôr v poriadku.
____________________________________________________________

Vaše hodnotenie, Rate post:

Upgrade: I.S. Plate 1050
Manufacturer: Robert Perry, Innovative Software
Year: 1986

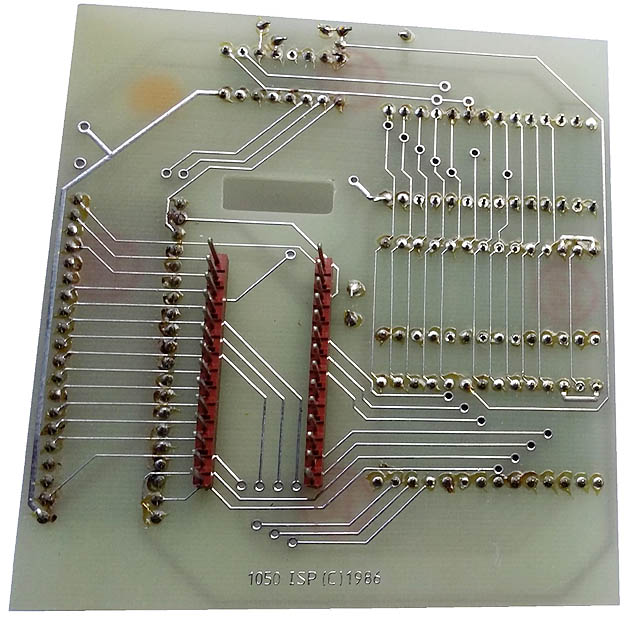

Board Inscription: 1050 ISP © 1986, Worthing

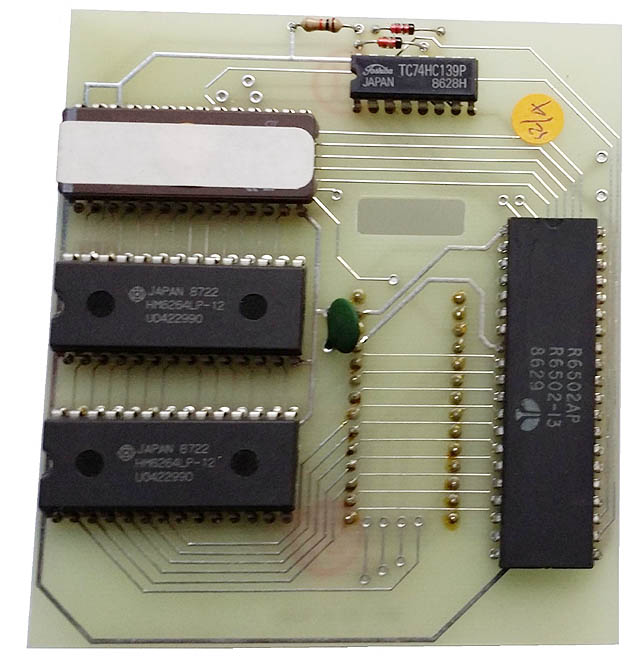

Zase raz jedno hardware rozšírenie pre disketovú jednotku Atari 1050 (teda samému sa mi to nezdá koľko variantov úprav a rozšírení pre túto disketovú jednotku vzniklo ...). Zase sa tu (ako inak ak to má byť fajnovejšie) vyberie pôvodný procesor 6507 a ROM (alebo Eprom - podľa toho čo tam bolo osadené). I.S. Plate doštička sa zasúva do pôvodnej 28 pinovej pätičky procesoru 6507. Je zaujímavé že tu na túto vec stačí 5 čipov a používa sa pamäť 2x 8kB RAM čo je v dobe vzniku tejto úpravy naozaj extra nadštandartná veľkosť RAM. Procesor ako obvykle je použitý typu 65C02 pretože jeho rozšírená inštrukčná sada z jej príkazmi sa pre túto činnosť mimoriadne hodí.

Toto rozšírenie disketovej jednotky Atari 1050 vzniklo vo Veľkej Británii, takže pôvod je výlučne za Lamanškým prielivom. Ako sa dalo očakávať pribudla aj hustota Double, teda môžeme ukladať 180kB dát na jednu stranu disku (to je už pri rozšíreniach disketovej jednotky Atari 1050 považované za nepísaný štandart). Inštalácia sa robila pomocou priloženého manuálu (netrvalo to dlhšie ako 10 minút), nakoniec celá tá "sranda" vtedy vyšla na 100 libier, čo vtedy bola naozaj dosť vysoká cena (ale stála za to). Ročník vzniku je 1986 - to bola zlatá doba pre všelijaké nové verzie rozšírení a naozaj sa to vyplácalo, pretože hustoa double bola naozaj hodne hzaujímavá a hlavne v originálnej jednotke Atari 1050 nebola dostuoná.
Na doske plošného spoja je k dispozícii malý výrez, cez ktorý "trčí" von x-tal použitý na základnej doske, takže preto nie je možné osadiť dodávanú dosku I.S. Plate obrátene.

SOFTWARE:

Pre I.S. Plate existuje programové vybavenie určené špeciálne pre použitie u tohoto zariadenia. Všetko je prehľadne uložené v menu priloženej diskety.

Môžete si tiež vybrať emuláciu I.S. doubleru alebo štandardného 1050 disku. Takto sa potom jednotka správa ako by bol "pravá" 1050-ka, teda komerčný software s ochranou ju spoznáva tak ako je treba. To znamená, že môžete takto urobiť I.S. Plate ako kompletne neviditeľný pre komerčný softvér, ktorý by inak nebežal na takto upravenej jednotke.

I.S. menu je založené na špeciálnom DOSe, ktorý pracuje iba s touto doskou a dáva veľmi vysokú rýchlosť prenosu, je to niečo viac ako dvojnásobok rýchlosti MultiBoot XL.
Tiež v ponuke sa nachádza IS Customiser - jedná sa o nástroj, ktorý vám umožní vytvoriť si vlastné formáty diskov so zmesou v rôznych hustotách, chybné sektory, duplikovať sektory atď.

Pokúsim sa zhrnúť vlastnosti I.S. Plate:

- poskytuje inteligentný radič disku + vyrovnávacia pamäť

- číta súbory pekne naraz z disku, tým urýchľuje prístup a znižuje opotrebenie pohonu jednotky

- mimo pôvodnej hustiy Single (90kB) a Medium (128kB) pridáva aj Double hustotu (180kB)

- rýchle čítanie a zápis na jednotke

- archivácia a emulácia ISD (teda - s príslušným software)


Poznámka:

Úprava nedáva veľké zvýšenie rýchlosti pri použití s obyčajný DOSom (program na disku formátovaný v SpartaDose je už 2x rýchlejší pretože formát SpartaDosu už lepšie zodpovedá schopnostiam I.S. Plate. Bohužiaľ nie je k dispozícii schéma zapojenia a ani obsah Eprom.

Pre rozšírenie I.S. Plate pre Atari 1050 platí tá istá poznámka ako pri High Speed Board v predchádzajúcom článku:

Zariadenie (tak ako väčšina ostatných prídavných zariadení), nijako neindikuje hustotu práve založenej diskety. Pretože disketová jednotka Atari 1050 má mikrospínač ktorý sa spolu s programovým vybavením jednotky vždy postará o to že pri založení diskety je vždy nanovo správne načítaná hustota diskety. Nejedná sa síce o nejaký veľký problém, ale v určitých situáciách by sa indikácia Single, Medium or Double density pomocnými LED určite hodila, rozhodne by to neboli nejaké ďalšie extra veľké náklady, ale potrebovalo by to ešte nejakú bižutériu okolo a úpravu programového vybavenia.

Nejaké to programové vybavenie pre I.S.Plate ale je predsa len k dispozícii a tak ho tu uvádzam:

IS Plate Disks.zip (88,86 kb)

____________________________________________________________

Vaše hodnotenie, Rate post:
