Nepravidelný občasník, alebo občasný nepravidelník ? Sú to čriepky (a aj črepiny) z oblasti Atari. Tak vitajte aj v tejto oblasti, nech vidíte čo sa v danej oblasti vyrobilo, čo sa používalo a čo sa sem-tam aj posr..o, alebo čo sa podarilo a z čoho máme radosť.

____________________________________________________________

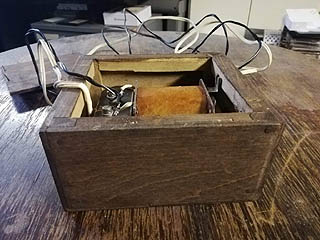

Aj takto môže vyzerať zdroj, ktorý napája disketovú jednotku Atari 1050:



Bezpečnosť tu akosi ide bokom, ale pozrite si pôvodný článok autora na tomto odkaze kde je tých fotografií viac:

Atari "homemade" zdroj

Na bezpečné používanie to fakt treba doriešiť !

(Nie je to chyba kupca, samozrejme.)

_____________________________________________________

Kdesi som vyhrabal  tento obrázok - ak sa nemýlim bolo to na stránkach atariage.com (sám mám doma niečo podobného postavené už dlhšiu dobu, cca 2 roky, to som vtedy ešte nevedel že niekto tiež vyrobil niečo podobného), nie je to nič zložitého - v jednej krabičke sú 2 samostatné zdroje (t.j. sú galvanicky oddelené) pre napájanie disketových jednotiek - buď tým napájame 2x Atari 1050, alebo 2x Atari XF551 - alebo 1x A1050 a 1x XF551.

Pre niektoré veci je to fakt výhodné, dal som si tam dal 2x samostatný vypínač (mám tam 2x trafo 9V/3A/AC), teda dokážem odpojiť nepoužívanú disketovú jednotku. Vypínače mám vyvedene na prednom paneli - takže ak zapínam konkrétnu FD nemusím šiahať dozadu na FD jednotku (tam nechávam vypínač v polohe zapnuté). Samozrejmosťou sú samostané LED na indikáciu zapnutého trafa. Tak isto sa dá použiť jeden transformátor čo má 2 samostatné vinutia na výstupe, ktoré dávajú 2x 9V/AC/3A. Dobrým riešením je aj použitie toroidného trafa s 2x9V/AC na výstupe.

Vovnútri je 2x sieťový vypínač, LED indikácia pre každý zdroj (jednoduchý usmerňovač s diódou a odporom), sú použité samostatné sieťové poistky pre každé trafo - a to je vlastne všetko.

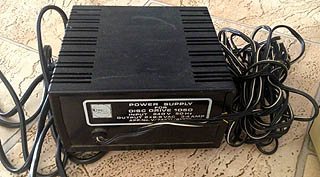

No ale poďme si pozrieť ako vyzerá to čo občas sa dá zohnať na webe, ak sa na to pozriete - chladenie je vyriešené výborne, je tam dostatok vetracích otvorov, výstup pre FD jednotky je vyvedený spredu (u mňa je to na zadnej strane):



Takéto riešenie dvojitého zdroja považujem to za šikovnú vec, zase môže byť na stole o niečo menej kabeláže, ušetríte prívod k napájania k druhému trafu a nemáte na stole 2x trafo v samostaných krabičkách, máte tam len jednu krabičku. Samozrejme sa to oplatí stavať len vtedy ak vlastníte 2 disketové jednotky - inak to nedáva zmysel.

____________________________________________________________

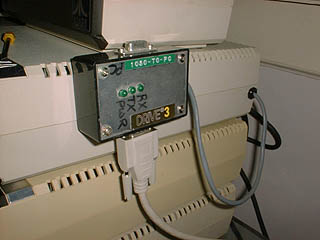

Aj takto sa dá riešiť interface 1050-TO-PC:

Foto prevzaté z atariage.com



Uvedený interface slúži k priamemu pripojeniu FD jednotky Atari 1050 k PC na ktorom beží emulátor Atari (cez RS232).

_____________________________________________________

Zátišie, ktoré sa dá naozaj závidieť ...

Foto prevzaté z atariage.com



Za týmto je kus roboty ...

_____________________________________________________

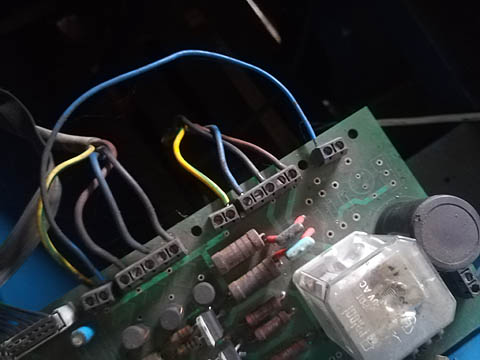

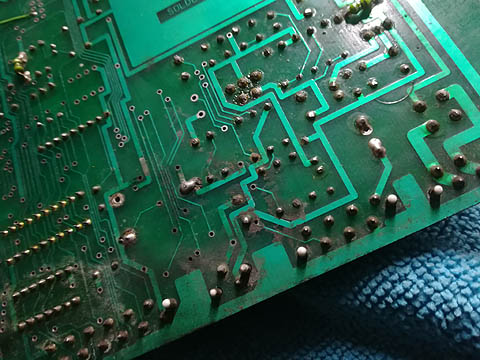

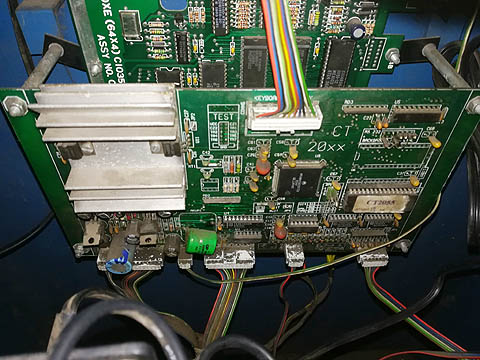

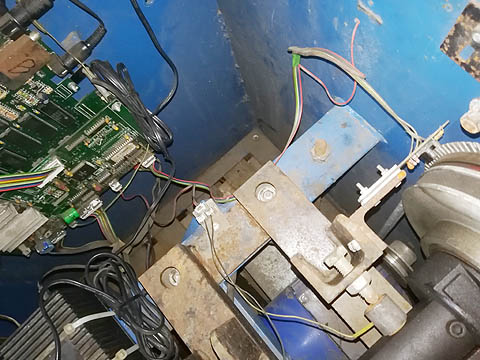

Už v minulých dieloch čriepkov bola spomenutá vyvažovačka riadená malým Atari, dnes pridám ešte zopár foto k danej téme:







4x foto prevzaté z: http://www.atari.org.pl

___________________________________________________________

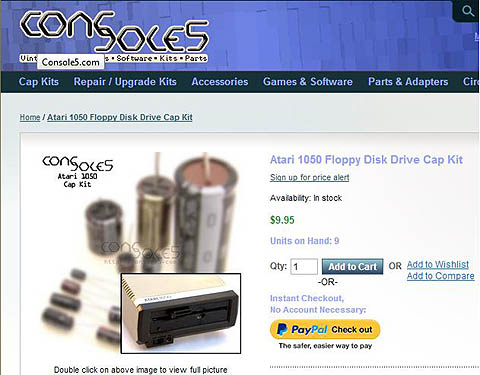

Chcete si sami urobiť recap kondenzátorov v disketovej jednotke Atari 1050 ?



Tu je link na spomínanú stránku:

Recap Atari 1050

___________________________________________________________

Pozrime si čo si na nás v svojej ponuke v blízkej budúcnosti chystá Lotharek:

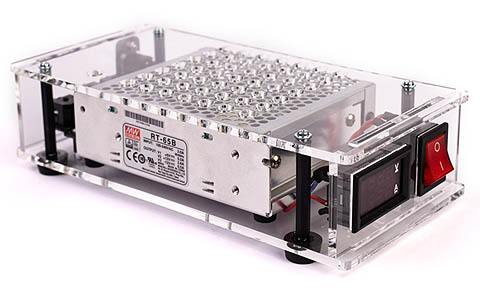

Pekný, malý spínaný zdroj +5V/8A, +12V/3.5A a -12V/1A, cena zatiaľ ešte nie je stanovená. 5V vetva sa dá presne nastaviť trimrom, spredu je indikátor napätia (LED display) pre vetvu 5V a meria aj odber prúdu na tejto vetve zdroja. Prevedenie je fakt pekné, naozaj čistá práca, napájací konektor na zadnej strane je tzv. trojkolíkový menší, známy na zdrojoch pre notebooky. Na zadnej strane sú tak isto umiestnené 3 výstupné konektory - v každom z nich sú vyvedené všetky tri napätia. Ak sa pozrieme na povolené odbery tak je to naozaj viac ako slušné. Síce asi nikto to nebude mať čím hnať takto až na hranu, ale že je to poriadne predimenzované je jasné. Tak uvidíme čo to bude stáť, ak to nebude príliš drahé tak to za kúpu určite bude stáť, sám budem mať záujem.

Link na Lotharekove stránky kde je tých obrázkov zdroja uverejnených viacero:

Lotharek

_____________________________________________________

Vaše hodnotenie, Rate post:

02.02.2019

A zase je tu víťazný Február ... a idú voľby, zase je a bude veselo. Na politickú tému stačí.

Minulý mesiac bol celkom zaujímavý, podal som inzerát na celkom konkrétnu špecifickú vec s požiadavkou aby sa reagovalo iba vtedy ak to niekto má. Ozvali sa dvaja - jeden čo mi problém vyriešil a druhý ktorý si chcel riešiť svoju nezodpovedanú otázku v moje inzercii. V inzercii som mu to nezodpovedal a tak založil vlákno kde si vylial srdiečko (nezodpovedal som na jeho otázky prečo práve toto a nie iné), na moje upozornenie že mi nemal zasierať inzerát svojimi požiadavkami ktoré vôbec nesúviseli s mojou konkrétnou požiadavkou na nákup mi napísal že ak by som mu dal vedieť že mi tam nemá písať do inzerátu tak by to neurobil. No, síce mi nad takouto argumentáciou zostáva rozum stáť, ale život ide ďalej a nehodlám niekoho ďalej poúčať ak sám nevie čo sa patrí.

Ďašou vecou je otázka ktorú som na mojom blogu dostal prečo píšem o Atari keď je tu predsa Malina ... nuž porovnávať niečo čo je vo verzii 1.3GHz procesoru 726x výkonnejšie ako Atari je iná káva. Ak niekoho Malina baví, prosím jeho vec, nemám nič proti tomu, ale môj blog je akosi o niečom inom treba hľadať info o jeho miláčkovi na inej adrese.

Zase sa dostávam k niečomu čo som popísal v minulom mesiaci:

Máme usera, ktorý vlastní počítač, je lama (v dobrom), fakt sa v tom nevyzná, chce len pomôcť, potrebuje napáliť jednu Eprom, napíše - please help, odpoveď ? : "Kúp si napaľovačku !". Naozaj niet nad dobrú radu - a pomoc. Takýto user takúto "neoceniteľnú" radu naozaj ocení a "odborníkoch" na fóre už bude mať navždy mienku ktorá nás nectí.

Ak máte radi staré mašiny asi viete o čom hovorím, v tejto veci sa zo mňa pomaly stáva z vždy presvedčeného optimistu životom ošľahaný pesimista.

Našťastie existuje tu stále dosť šikovných ľudí a ochotných rozumne pomôcť.

_______________

Názov je v tomto prípade síce mierne zavádzajúci, ale jedná sa o klasický lineárny zdroj pre Atari pôvodom z Austrálie, jeho majiteľ ho mierne "vykuchal", následne do neho zabudoval DC/DC menič, pozrime si ako na to aj spolu s popisom schémy pôvodného zdroja:

Napájacie zdroje Atari 600XL, 800XL, 130XE, 800XE, 65XE, XEGS. Switching power supply Atari - 5V/DC - part 11.

______________________________________________________

05.02.2019

Zase je tu ďalší diel čriepkov o Atari:
Atari - čriepky. Atari tidbits. 5.



_____________________________________________________________

Vaše hodnotenie, Rate post:



Objavil sa "nový" zdroj napájania pre Atari. No, nový ako nový, skôr ešte doteraz nepublikovaný. V mojom "mini seriáli" o zdrojoch nebol vo výpočte zahrnutý - pretože som o ňom doteraz nemal žiadne informácie a ani som o ňom nevedel (a zjavne nielen ja). Pochádza z Austrálie (konkrétne zo Sydney), nie je síce v svojom zapojení ničím výnimočný (skôr svojím prevedením), ale ak má byť výpočet existujúcich napájacích zdrojov pre Atari počítače kompletný tak je potrebné zahrnúť ho do celkového zoznamu. User shoestring v pôvodnom zdroji nahradil stabilizátor 7805 spínaným DC/DC meničom, čím dosiahol očakávaný efekt - podstatné zníženie odberu (= menej vyvíjaného tepla), pôvodný chladič môže ísť do večných lovíšť. Celý postup výmeny je podrobne popísaný v odkaze na samom konci článku, čo už ale je vec iná ktorú tu nebudem popisovať, pretože to je už prerábka, mne v tomto článku ide o popis pôvodného zdroja a prerábka je už zahrnutá v názve tohoto dielu (a v odkaze), síce to v názve potom nie celkom vystihuje pôvodný zdroj, ale takto som to nazval, puristi nech prepáčia .



Vlastné zapojenie zdroja nie je ničím výnimočné, výborné je použitie dvojitého vinutia na primári (k usmerneniu stačia iba 2 diódy), zapojenie nepoužíva žiadne umelé zdvíhanie výstupného napätia na hladinu cca 5.15V, proste je tam 5V na výstupe a basta. Zaujímavé je nízke napätie na primári, tým sú aj menšie straty na lineárnom regulátore. Na druhú stranu - ak z nejakých dôvodov kolíše sieťové napätie tak sa ľahšie môže stať že sa stabilizátor môže dostať mimo rozsahu (pri poklese) v ktorom je ešte schopný stabilizovať výstupné napätie.



Zdroj fotografií + schéma: atariage.com

Takto vyzerá rozobratý pôvodný zdroj - solídna veľkosť chladiča, výborné umiestnenie dostatočne veľkých vetracích otvorov, výborný prístup k súčiastkam. Takto sa to malo robiť u všetkých už popisovaných klasických zdrojoch ! (Aj keď tu sa tiež šetrilo na už spomenutých kondenzátoroch priamo na vlastnom regulátore 7805 + diódy.) Iste, takáto koncepcia zdroja je v dnešnej dobe beznádejne zastaralá (ak odoberáme väčší prúd), ale tým že tam bolo málo súčiastok a bolo to dobre chladené spolu s naozaj veľkým chladičom vcelku dávalo záruku naozaj bezproblémového dlhodobého chodu.

Nás len môže mrzieť prečo sa nedodávali u nás počítače práve s touto verziou zdroja - nebolo by tu toľko nepríjemných príhod s pokazenými počítačmi, ktoré prestali fungovať práve kvôli zle urobeným zdrojom (z výroby). Lenže keď sa to nekazí tak nemusíte kupovať novší typ ...

Link na celý článok spolu s úpravou na spomínaný DC/DC zdroj:

Australian Atari power supply



Ako vidieť stále sa objavujú nejaké veci o ktorých sme doteraz nevedeli a teda občas nás niektoré informácie môžu stále prekvapiť. Seriál o zdrojoch pre napájanie Atari som pôvodne ukončil 10-tym dielom a myslel som si že je to už uzatvorené, dnes napriek vtedajšiemu tvrdeniu tu mám k dispozícii ďalší diel - č.11. Mýlil som sa - a to je dobre, nie ?

Uvidíme či sa ešte niečo objaví.



Moje poznámky k pôvodnému zdroju a aj k prerábke:

Podľa mojej mienky by neuškodilo ak by bol priamo na vývodoch obvodu 7805 (teda na 1 a 2) pripojený ďalší kondenzátor hodnoty M1 a C2 by som nahradil tak isto hodnotou M1, zdroj by bol ešte o kus stabilnejší. Použité diódy sú tak-tak  na hrane, dal by som na ich miesto radšej nejaký 3A typ, tie sa síce budú potom v zapojení "nudiť", ale rozhodne nebudú hriať.

K použitiu DC/DC meniča - vtedy je výhodné primárne vinutia zapojiť za sebou (zdvojenie výstupného napätia) a následne až z toho napájať vlastný menič, toto ale autor úpravy nevyužíva, odoberá napätie do meniča priamo z vývodov C1 - potom by bolo potrebné použiť Graetzov usmerňovač. Ešte lepšia účinnosť DC/DC meniča sa dá dosiahnuť použitím Schottkyho diód v usmerňovači.

DC/DC menič má na sebe modrú LED - naozaj poriadne neporíjemné svetlo. Ak zdroj máte zapnutý v miestnosti kde je šero tak cez vetracie otvory z nej prenikajúce svetlo Vás dostane do atmosféry pohrebného ústavu - tu je jediná pomoc - pomocou kvapky farby "prelepiť" LED-ku.
