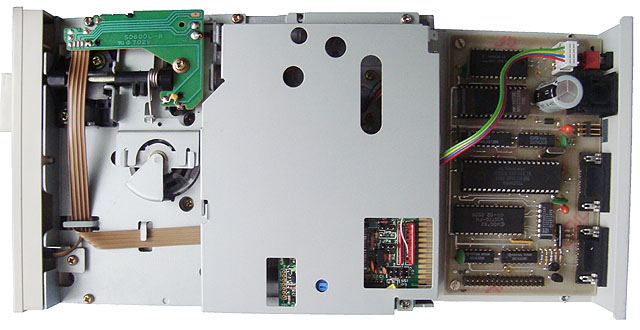

Poľská disketová stanica pre ATARI - XFD601 obsahuje jednu 5.25" mechaniku, XFD602 obsahuje 2x 5.25" mechaniku (tá je aj na obrázku). Keď sa to tak zoberie, naši severní susedia boli v tejto oblasti hodne aktívni a máme vďaka nim aj zopár slušných disketových jednotiek. Na obrázku je verzia XFD602, ktorá obsahuje priamo 2x 5.25" floppy jednotku.
Autorom tohoto zariadenia je poľský autor Jacek Żuk, známy pod nickom Simius.
Zariadenie (čipy a vlastnosti):
- microprocessor Intel 80C50, controller: WD1770/1772, RAM: 6116 (alebo MB8128), ROM: 27C128
- density: SD, ED, DD, DSDD
- Protocol: normal, TopDrive, Synchromesh, UltraSpeed
- Rate: 19.2 kbps, 68.2 kbps, 80 kbps
- 360 RPM
Typ XFD602 systém vidí ako dve oddelené jednotky - D1: a D2:, alebo ako D2: a D3:, zaujímavá je aj použitá rýchlosť otáčok. Ďalšia zaujímavá vec je to, že na obrázku je použitá Eprom 27128 t.j. 16kByte, ale súbor obsahu Eprom má len 8kByte, takže je to "drobná nezrovnalosť". (Našťastie v ďalšom texte to vysvetlím, je to v poriadku - poznámka 20.02.2015). Použitý procesor je rovnaký ako v jednotke XF551, teda môžem skonštatovať že sa jedná pravdepodobne o vylepšenú verziu tejto jednotky. Použitých 2kB RAM zase slúži na bufferovanie sektorov = vyššia rýchlosť práce. Podľa dostupných informácií sa vyrobilo iba cca 40 kusov tejto jednotky, teda je hodne vzácna. Škoda, zaslúžila by si podstatne väčšie rozšírenie.
(Ja by som ju bral všetkými desiatimi.)
Schéma zapojenia:
Obsah EPROM:
xfd601a.bin (8,00 kb)
_____________________________________________________
15.02.2015
Pracovný manuál (poľsky):
xfd602b_200.djvu (196,09 kb)
_____________________________________________________
19.02.2015
XFD601

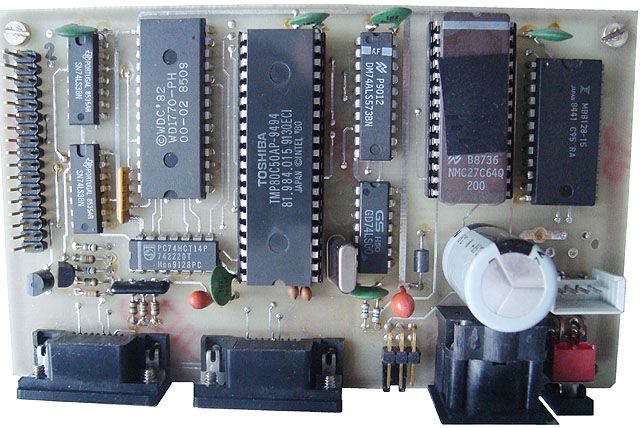

XFD601 motherboard
Poznámka: moje dodatky k ďalšiemu textu sú uvedené v zátvorkách.
Overoval som si binárku v Eprom na Oldcomp.cz, ozval sa mi na danú tému zz-indigo (za to že sa na to pozrel mu srdečne ďakujem) a tak to ešte aj tu teda uverejňujem, aby tieto zásadné informácie nezapadli prachom ...
Ja tam vidim v scheme 2764 (/igi/files/20 ... fd601a.gif)
(Vysvetlím, pýtal som sa preto, lebo som si pamätal že mám foto kde je použitá 27128 ... Igi)
Ale podla schemy tam mozes dat aj 27128 pin 26 je tam vyvedeny na jumper. (oznaceny ako Driveselect) Ak schema nekeca tak ta binanarka je dva krat za sebou to iste - len zo zmenou potrebnou na zmenu driveID. (rychle hratky z hexdumpom a grepom to naznacuju:
zz@hinata:~/Downloads$ hexdump xfd601a.bin | grep 24e5
0000000 24e5 c500 04e5 e52a 6535 cd14 7bb8 02b0
0001000 24e5 c500 04e5 e52a 6535 cd14 7bb8 02b0
Binarku som rozdelil na polovicu, previedol na hexdump a tie som potom porovnal a rozdiel je len tu:
< 0000160 808a 76b8 a040 79b8 d3f0 9632 0a78 4053
< 0000170 7fc6 9f04 01d3 7ac6 9b04 d20a 047f 0a9f
---
> 0000160 808a 76b8 a040 79b8 d3f0 9631 0a78 4053
> 0000170 7fc6 9f04 03d3 7ac6 9b04 d20a 047f 0a9f
Takze ak zistis co znamenaju (asi nejaka navaznost na driveID) (Áno, D1: a D2: - Igi).
Tak si lahko dorobis verzie pre dalsie ID-cka.
(V reále to potom znamená, že v 27128 je uložený 2x obsah pamäte 2764 za sebou - Igi.)
