Popis interface ACI-1:
Jedného pekného dňa niekedy v februári roku 1993 sa mi dostal do rúk interface na pripojenie CENTRONICS tlačiarne pre naše ATARI, mal som ho k dispozícii na dva dni. Celé to bolo v krabičke, ktorá sa pri troške úsilia dala bezpečne otvoriť - krabička povolila, vovnútri bola 8048-ka + latch + Eprom 2732 v pätičke...
Upozorňujem na to, že prepínače som nepoužil, pretože ich nebolo treba, prepínače sú všetky v polohe OFF.
Kto si to chce postaviť skutočne ako originál, môže, ale potom treba na spodnej strane Switch boxu ešte prepojiť výstupy na uvedené piny procesora.
Tu v schéme som to prepojenie zo Switch boxu len popísal, pretože by sa podľa mňa vytratila jednoduchosť zapojenia - kto to ale chce použiť má tu všetko na "tanieri". Ja som už použil čip 8748, ktorý má priamo v sebe Eprom pamäť a tak sa znížila spotreba a aj potrebné niesto na inštaláciu (ušetrili sa 2 obvody).
Pripojené tlačiarne boli všetko ihličkové EPSONy, nebol najmenší problém v komunikácii - ak nereagovali, treba potom na výstupnom konektore uzemniť piny 14 a 16. Pretože v počítačoch ATARI 800 XL v tej dobe bola kopa voľného miesta, interface som si dal priamo do jeho skrinky nad výstupný konektor zbernice - je tam dosť miesta, zozadu bolo vidieť iba 25 pinový konektor pre pripojenie kábliku CENTRONICS. Odber dosahoval cca 45mA, čo zdroj počítača absolútne bez problému zvláda. V zariadení boli použité 4 kusy kondenzátorov, 2x 3.3pF, 1x4,7uF a 1x 22uF, dôležitý je kryštál 6MHz, jeho hodnotu je potrebné dodržať, pretože od tejto frekvencie sú odvodené všetky časovania interface.
Celkom dobrou vecou sa ukázalo vyviesť reset na zadný panel počítača - je to jednoduché, stačí dať paralelne k C3 mikrospínač. Pri zopnutí mikrospínača príde k resetu ACI.
Zariadenie som otestoval, beží perfektne spoločne aj s disketovou jednotkou, ale o niekoľko týždňov som si dal na pekných pár rokov s ATARI pokoj, takže nemám otestovanú funkciu Switch boxu a už sa asi do toho ani nebudem púšťať. Podľa zapojenia to asi má v sebe nejaké testovacie veci + asi auto line feed atď.
Ako som sa už zmienil, zapojenie behá aj bez Switch boxu, t.j. skutočne sa dá vyrobiť veľmi malé a tak nezaberie veľa miesta. Kto to chce zo Switch boxom, odporúčam zakúpiť 6x DIL switch:

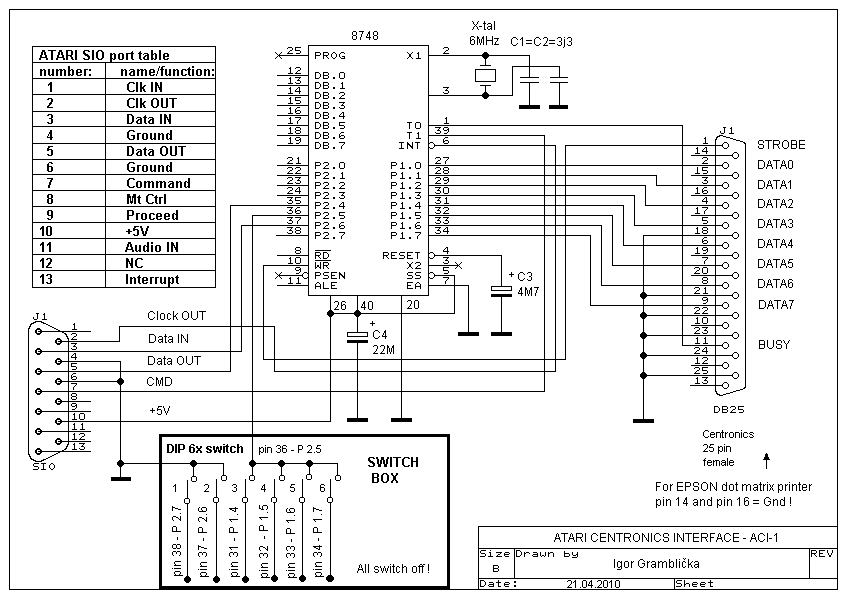

Schéma interface ACI-1:
Schéma interface ACI-1:
ACI-1 circuit
Obsah Eprom:
ACI-1 bin Eprom
