SIO2SD je fajn vecička, ale aj tu je pár drobností čo sa dajú vylepšiť. Dosť často čítam
v diskusiách o tom, ako zrazu SIO2SD "zdochlo" a treba nanovo preprogramovať procesor.
Jedna z vecí je aj tá, že občas sa zadarí vypnúť celý počítač v okamžiku keď SIO2SD ešte
usilovne zapisuje na kartu a o problém máme potom postarané.
Uvedené úpravy majú za cieľ znížiť hazardné stavy na zariadení a tak predchádzať
uvedeným problémom - samozrejme predčasné vypnutie napájania tu uvedené úpravy
neriešia.
Na konci článku spomínam možnosť skúsiť aj samostatné napájanie SIO2SD, nie je to
až taká blbosť akoby sa na prvý pohľad zdalo. Kto má SIO2SD zabudované v počítači si
to môže ľahko vyskúšať, pretože stačí zobrať napájanie pre SIO2SD priamo z napájacieho
konektora počítača a máme SIO2SD trvale napájané.
Dosť bolo šedivej teórie, poďme na to:

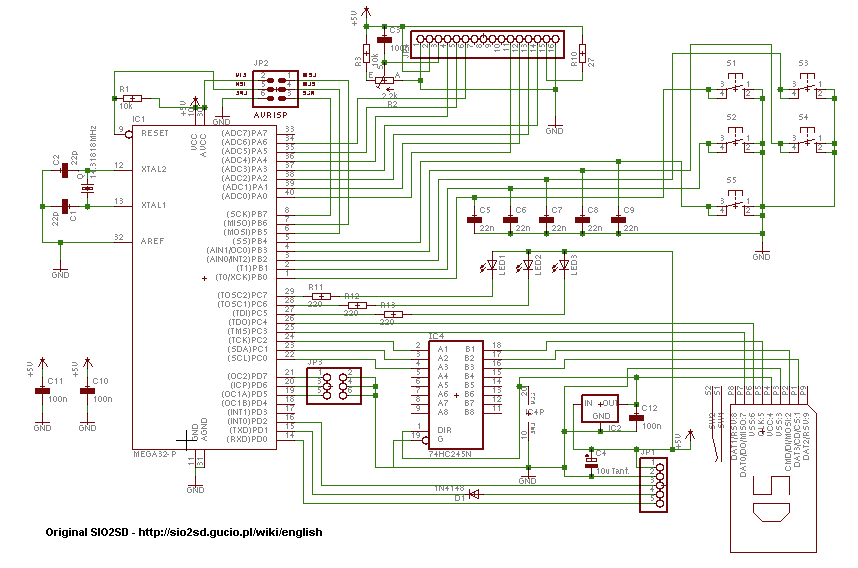

Pôvodné zapojenie - originálna schéma:
Download originálneho obrázku:
_______________________________________________________________________________

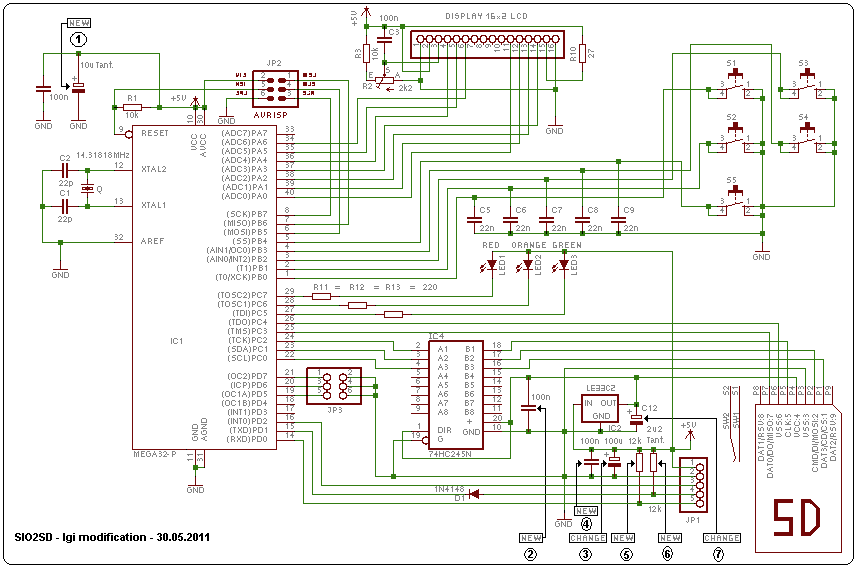

Modifikované zapojenie - ála Igi:
(prekreslil som to po svojom, tekže to nesedí presne v Eagli, ale je to len pomôcka, Eaglisti prepáčia ...)
Download modifikovanej schémy:
__________________________________________________________________________________
Poďme modifikáciou pekne krok za krokom, jediným cieľom je poskytnúť zariadeniu
SIO2SD stabilnejšie napájanie a potlačiť rušivé vplyvy na napájaní na minimum, výhodou
je že zariadenie je stále prevádzkyschopné, pretože úpravy len zlepšujú funkčnosť.
V schéme sú úpravy označené číslami 1 až 7:
1.- 1x 10uF kondenzátor, tantal priamo pri mikroprocesore, kryje špičkovú spotrebu
mikroprocesora, pridané - nové
2.- 1x 100nF kondenzátor priamo pri 74HC245, zase kryje prúdové špičky, pridané
- nové
3.- 1x 100uF kondenzátor na vstupe IC LE33CZ, zase vykrýva prúdové špičky, výmena
za pôvodný kondenzátor 10uF
4.- 1x 100nF kondenzátor na vstupe IC LE33CZ, potláčanie špičiek, pridané -nové
5.- 1x 12kΩ odpor, vetva RXD, nastavuje správnu napäťovú úroveň, pridané - nové
(pridáva sa len ak je problém pri prenose dát)
6.- 1x 12kΩ odpor, vetva TXD, nastavuje správnu napäťovú úroveň, pridané - nové
(pridáva sa len ak je problém pri prenose dát)
7.- 1x 2.2uF kondenzátor, tantal, nahradzuje pôvodný kondenzátor 0.1uF na výstupe
stabilizátore, výmena

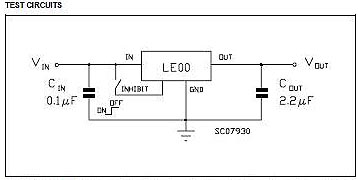

Pretože by sa to niekomu nemuselo pozdávať prečo je zmena aj na stabilizátore, tak
prikladám základné zapojenie z datasheetu LE33CZ, kde je vidieť že kondenzátor
na výstupe stabilizátora má v predpísanom zapojení 22x väčšiu hodnotu ako je
v pôvodnom zapojení SIO2SD.
Tiež si treba uvedomiť nasledovnú vec - zariadenie je väčšinou pripojené dlhším
káblikom a tak pridané kondenzátory zabezpečujú potrebný elektrický náboj pri
špičkovom odbere zariadenia. Ak je káblik = 1meter je skôr zaujímavé že to ešte
fungovalo bez uvedených úprav.
Toto by malo potlačiť hodne problémov a ako posledná vec na vyskúšanie je použiť
samostatné napájanie pre SIO2SD, ale to je už na zváženie, je to na začiatku článku.
Všetkým pekný nový týždeň, Igi.
P.S.: do zariadenia zase nech dávajú prsty len tí čo vedia čo robia, ostatní nech sa
venujú radšej iným záľubám...
