Tak tu nám budú postupne pribúdať disketové jednotky, alebo interface pre pripojenie FD o ktorých je veľmi málo informácií - ale existovali a existujú - a že ich bolo dosť! Pretože je tých podkladov veľmi málo, nezostáva mi nič iné iba ich pripomenúť aby sa na ne nezabudlo, pretože tiež boli perifériami pre naše ATARI. V žiadnom prípade netvrdím, že zoznam je a bude úplný, berte to ako zoznam toho čo mám ja k dispozícii. Postupne sem budem pridávať podklady ak sa k niečomu dostanem.
Ale nech už nezdržujem, ideme na to:
Fakticky sa vždy jedná o mechaniky 5.25", ak je iný rozmer je to uvedené. Ceny sú uvedené aké boli v dobe začiatku predaja.
Info:
SS = Single Sided
DS = Double Sided
_________________
SD = Single Density - 90K disk side
ED = Enhanced Density - 130K disk side
DD = Double Density - 180K disk side
_______________________________________________________________________________
Concorde:
typ: C-221M SS, SD/DD
typ: C-222M DS, SD/DD
C-221M and C-221S
(disk drives)
C-221M - $369.00
C-221S - $269.00
Rok výroby: 1984
_______________________________________________________________________________
CSS flopy board - tu je asi najlepšie ísť na ich stránky, venujú sa tomu aj teraz - link:
Products
_______________________________________________________________________________
RCP 100 DS SD/DD
RCP 200 DS SD/DD dual drives
RCP 810 SS SD
_______________________________________________________________________________
L.E. Systems LEDS5-01 SS SD/DD, 134,4Kbps, 800 only (CP/M expansion: 4MHz Z80, 64K RAM)
L.E. Systems LEFDS-04 SS SD 4 drives
L.E. Systems LEFDC-08 SS SD 8 drives
_______________________________________________________________________________
Micro MainFrame MF-1681 SS SD/DD, printer port, 4-54K printer buffer, HDD firmware included, Z80 CPU 16K to 64K RAM for CP/M
Micro MainFrame MF-1682 / dual drives version of MF-1681, cena 850.- USD
Priložený hard disk firmware, pripojiteľné disky 3", 5.25" alebo 8", teda pravdepodobne by behal aj s 3.5". Procesor Z80 podporuje ADR - Automatic Density Recognition.
Dodávaná disketa obsahovala tento software:
SETDBL - frmátovanie na double density
PRTTRK - tlač každej stopy na obrazovku alebo na tlačiareň
PRTSEC - tlač každého sektoru na obrazovku alebo na tlačiareň
ADUP - backup disku
DISASS - machine language disassembler
______________________________________________________________________________
AMDEK 3"- rok výroby: 1984
Dostupný bol ako samostatný (AMDC I) alebo double-disk (AMDC II) systém. Celková kapacita 180.000 bytov na jednu stranu. Bolo možné pripojiť aj 5.25" disky. K dispozícii je tiež paralelný port tlačiarne, totožný s tým aký nájdete na rozhraní Atari 850, tu sa môže pripojiť akákoľvek Centronics - kompatibilná tlačiareň. Na zadnej strane prístroja je malý chladiaci ventilátor.
Cena:
AMD I za $ 550, SS SD/DD printer port
AMDC II za $ 760, SS SD/DD dual drives, printer port
Rozmer 3" bol atypický - v danej dobe ale zmenšoval rozmery zariadenia o poriadny kus.
_______________________________________________________________________________
SWP ATR 8000
(toto zariadenie je vlastne len interface, čiže nie je to priamo FDD)
- 4MHz Z80, 16K RAM, RS-232, printer port
- 4MHz Z80, 64K RAM, RS-232, printer port, CP/M 2.2
(128K or 256K CO-POWER-88 with MS-DOS, CP/M-86)
Tejto veci som už venoval celý článok, tak to tu nebudem ďalej "pitvať", pridám len link na článok:
ATR 8000
16.11.2010 - pridaný download
(ATR 8000 owners manual, ATR 8000 Interface for ATARRI, ATARI CPM system)
ATR8000 manual, interface, CPM
_______________________________________________________________________________
Viatronic Brno VD 40 (CZ) SS SS/ED/DD
XF 551 kompatibilná floppy, má v sebe printer port
Počet vyrobených kusov maximálne do 100.
Vyrábala sa v dvoch prevedeniach - kovová skrinka a v plastovej skrinke (Didaktik Skalica).
Zadná stena mala tiež niekoľko vyhotovení, niekde bol printer port priamo vyvedený, alebo išiel von káblik.
Tak isto som videl pripojenie na SIO cez sedemkolíkové DIN konektory-SIO konektor, momentálne to nemám pokryté obrázkom.
Dúfam, že o nej bude časom viac informácií.
Info podklady k tejto mechanike:
http://www.atariage.com
_______________________________________________________________________________
RCP 810 SS SD
_______________________________________________________________________________
San Jose Computer Special Edition 810 SS SD, optional Happy Warp Speed 52Kbps
_______________________________________________________________________________
Access Unlimited ATAR88-A1 SS SD
Access Unlimited ATAR40-A1 SS SD/DD
_______________________________________________________________________________

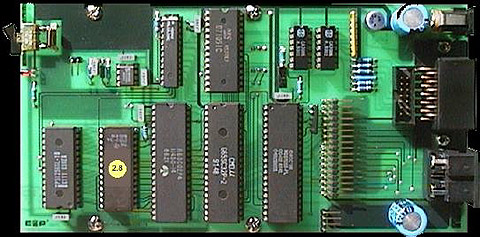

HDI - High-Density Disk Interface
autor E.Puetz, connect up to 4 standart PC HD (hogh density) drives
(toto zariadenie je vlastne len interface, čiže nie je to priamo FDD)
link s podrobnejším popisom:
HDI interface
_______________________________________________________________________________
Percom RFD40-S1 - SS SD/DD - táto jednotka bude podrobnejšie popísaná, link:
PERCOM RFD40-S1
Percom RFD40-S2 - DS SD/DD dual drives
Percom RFD44-S1 - DS SD/DD
Percom RFD44-S2 - DS SD/DD dual drives
Percom AT88 - SS SD
Percom AT88-S1 PD - SS SD/DD, printer port
Percom AT88-S2 PD - SS SD/DD dual drives, printer port
Ceny - marec, rok 1984:
________________________________________________________________________________
BTL HARD DISK
XE version
XLversion
Toto zariadenie sa objavilo po prvýkrát v septembri 1986 na akcii v San Jose Atari Expo.
Tento systém kombinuje štandardný pevný disk jednotky s vlastným BTL rozhraním, ktoré je prispôsobené pre Atari. BTL 2001 (pre 800XL) alebo BTL 2002 (pre 130XE) sa pripája k počítaču cez paralelnú zbernicu. Nasleduje štandartný radič pevného disku - podporuje jeden alebo dva pevné disky pre max. veľkosť 128 megabajtov.
Cena v roku výroby (1988 ???): 550.- USD (10MB HDD + MYDOS)
________________________________________________________________________________
________________________________________________________________________________
???????????????????????????????????????????????????????????????????????????????
________________________________________________________________________________
08.08.2010.
Z dôvodu nejasností presúvam tento popis na koniec, sú dve informácie foto a manuál, ale každé je o niečom inom.
Jednotka SPIDER (CZ) SS SS/ED/DD
Vyrobených cca 70 kusov.
___________________________________
08.08.2010
Veta ktorá je pod týmto riadkom bola napísaná po preštudovaní fotografie (koncom júna t.r.), ale zdá sa že v tomto prípade je všetko inak ...

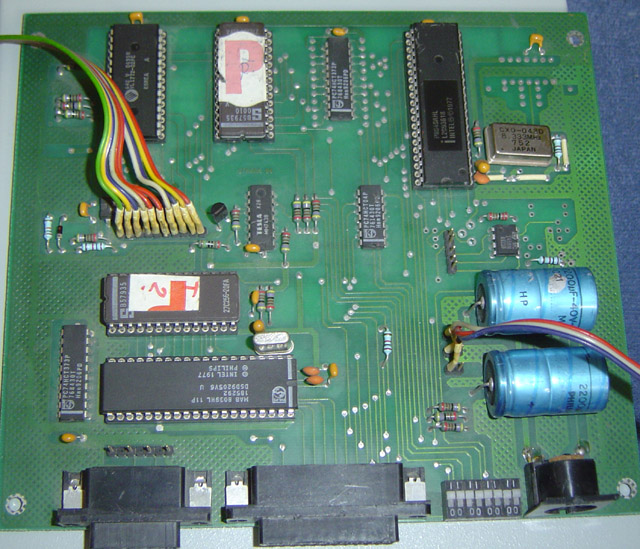

Z fotografie je jasné, že ide o klon XF 551 - plus pribudlo printer rozhranie (8039, 74HCT373 a Eprom), čiže na doske sú dva procesory, 2x Xtal a 2x Eprom.
Info podklady:
http://www.atariage.com
________________________________
08.08.2010 doplnený link na manuál pre jednotku SPIDER - cz popis:
Manual for SPIDER cz version
V manuáli sa píše o tom že riadiaci procesor je Z80 neviem, neviem prečo sa potom uverejňujú fotografie s úplne odlišnou doskou, ktorá rozhodne nemá 64kB RAM a používa úplne inú skrinku!
Manuál je O.K, len najpravdepodobnejšie foto je z nejakej úpravy kde sa integrovala jednotka XF 551 a paralelný port a omylom sa to vydáva za SPIDER.
